《阀门材质与应用（材质对应的牌号、温度、压力）.docx》由会员分享，可在线阅读，更多相关《阀门材质与应用（材质对应的牌号、温度、压力）.docx（8页珍藏版）》请在第壹文秘上搜索。

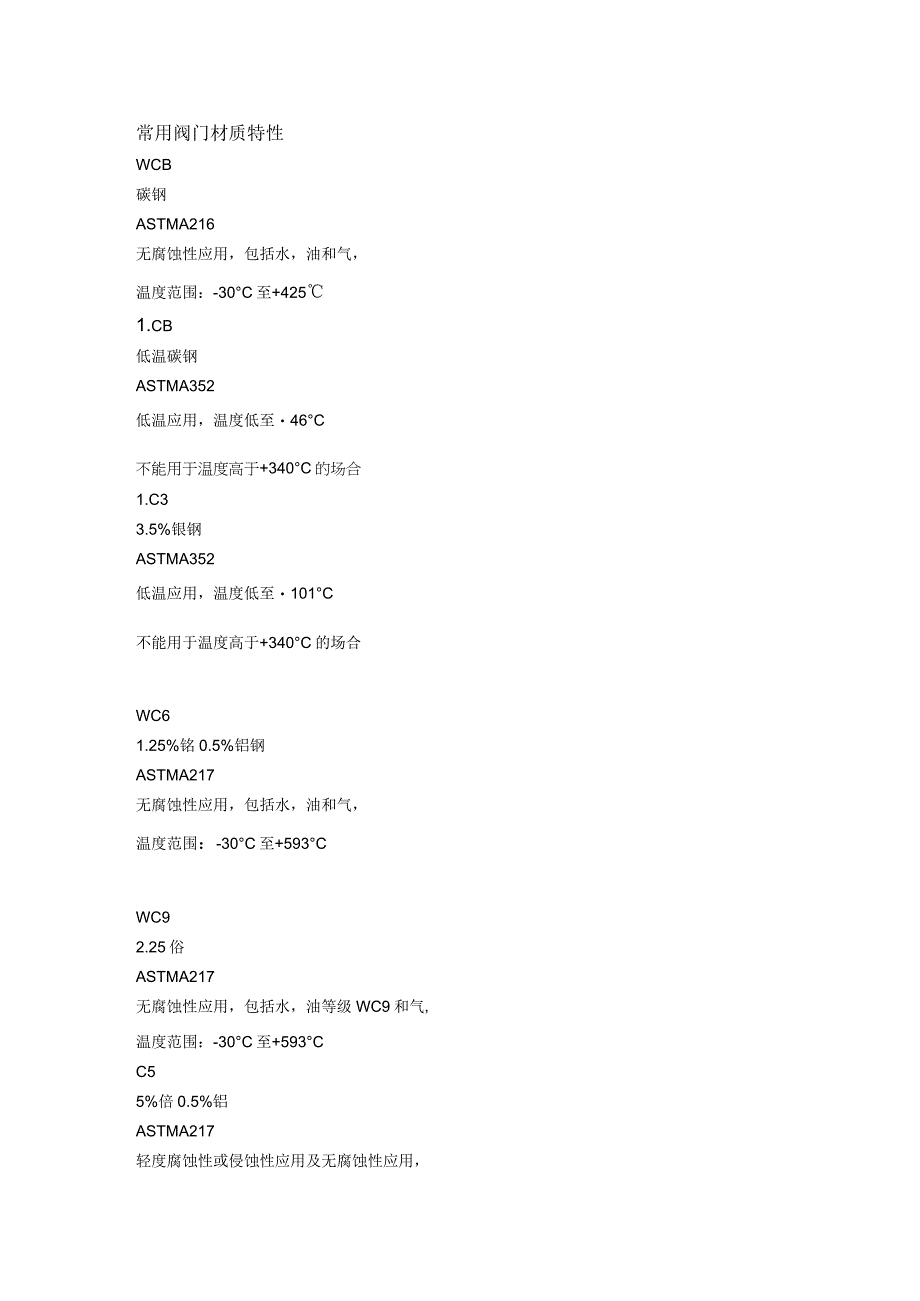

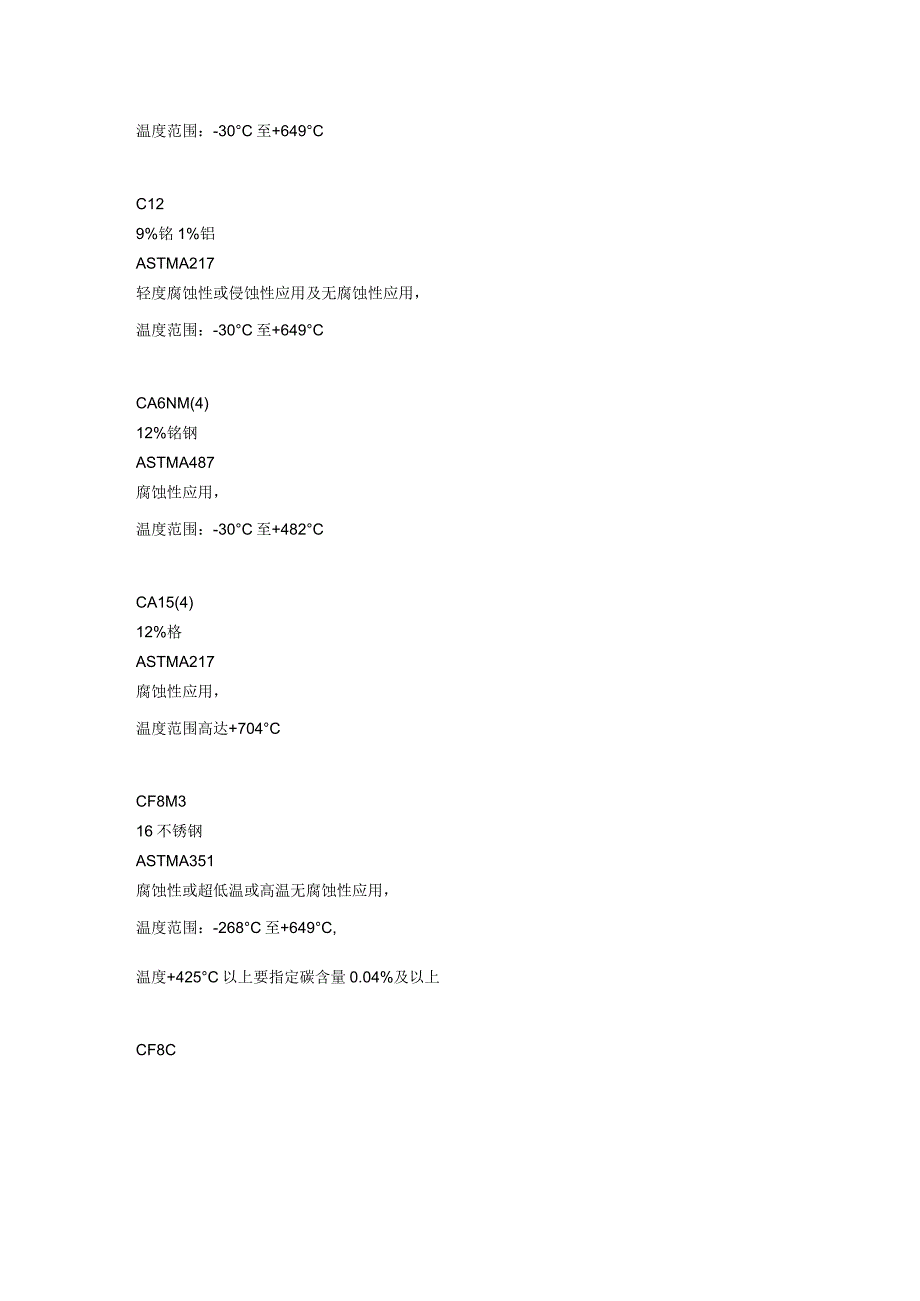

1、常用阀门材质特性WCB碳钢ASTMA216无腐蚀性应用，包括水，油和气，温度范围：-30C至+4251.CB低温碳钢ASTMA352低温应用，温度低至46C不能用于温度高于+340C的场合1.C33.5%银钢ASTMA352低温应用，温度低至101C不能用于温度高于+340C的场合WC61.25%铭0.5%铝钢ASTMA217无腐蚀性应用，包括水，油和气，温度范围：-30C至+593CWC92.25俗ASTMA217无腐蚀性应用，包括水，油等级WC9和气,温度范围：-30C至+593CC55%倍0.5%铝ASTMA217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30C至+649CC12

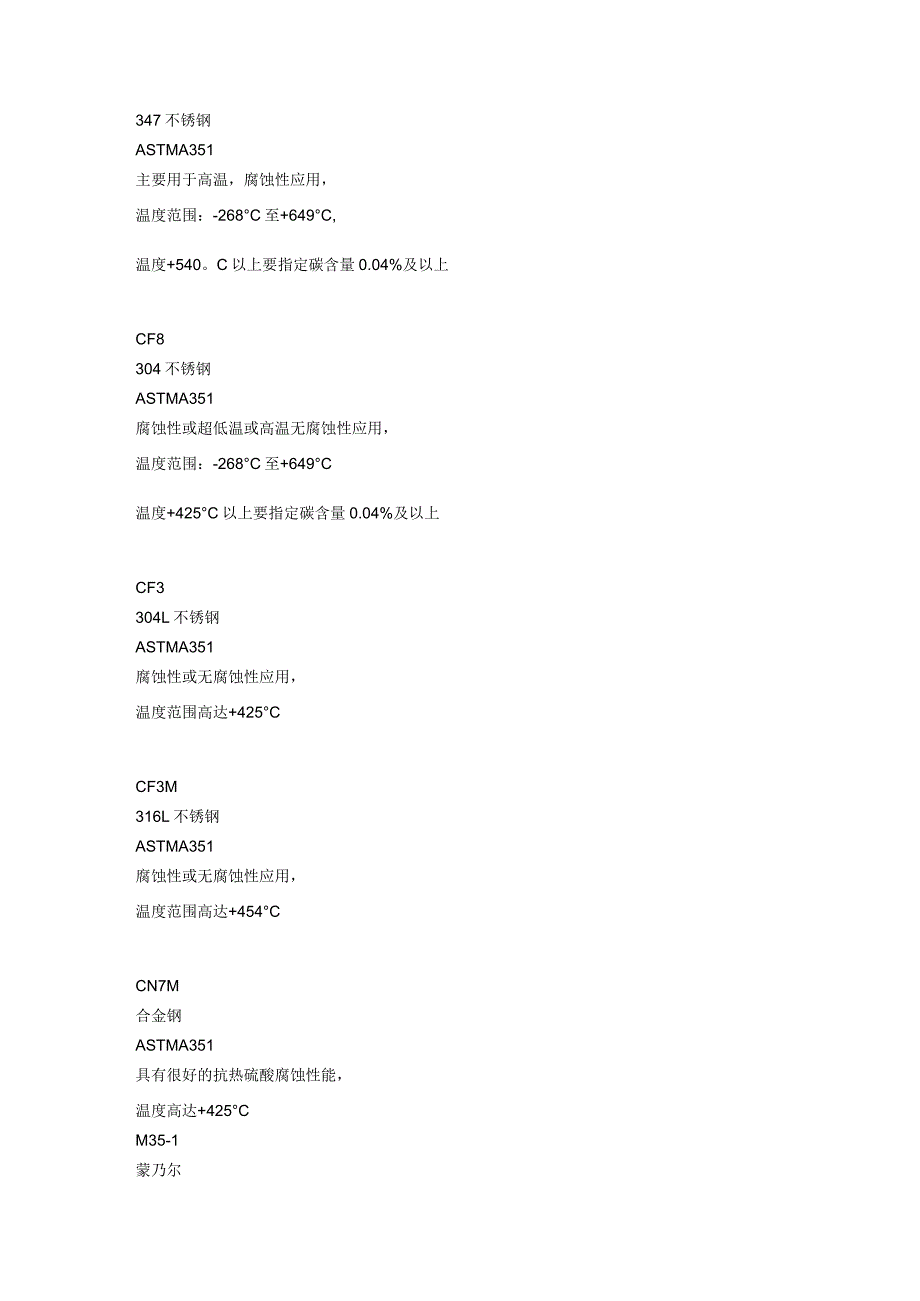

2、9%铭1%铝ASTMA217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30C至+649CCA6NM(4)12%铭钢ASTMA487腐蚀性应用，温度范围：-30C至+482CCA15(4)12%格ASTMA217腐蚀性应用，温度范围高达+704CCF8M316不锈钢ASTMA351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268C至+649C,温度+425C以上要指定碳含量0.04%及以上CF8C347不锈钢ASTMA351主要用于高温，腐蚀性应用，温度范围：-268C至+649C,温度+540。C以上要指定碳含量0.04%及以上CF8304不锈钢ASTMA351腐蚀性或超低温或高温
3、无腐蚀性应用，温度范围：-268C至+649C温度+425C以上要指定碳含量0.04%及以上CF3304L不锈钢ASTMA351腐蚀性或无腐蚀性应用，温度范围高达+425CCF3M316L不锈钢ASTMA351腐蚀性或无腐蚀性应用，温度范围高达+454CCN7M合金钢ASTMA351具有很好的抗热硫酸腐蚀性能，温度高达+425CM35-1蒙乃尔ASTMA494可焊接等级。具有很好的抗所有普通有机酸和盐水腐蚀的性能。也具有很高的抗大多数碱性溶液腐蚀的性能，温度高达+400CN7M哈斯特镇合金BASTMA494特别适用于处理器各种浓度和温度的氢筑酸。具有很好的抗硫酸和磷酸腐蚀的性能，温度高达+64
4、9CCW6M哈斯特银合金CASTMA494具有很好的抗强氧化环境腐蚀的性能。在高温下具有很好的特性，对甲酸（蚁酸）、磷酸、亚硫酸和硫酸具有很高的抗腐蚀性能，温度高达+649CCY40因科银合金ASTMA494在高温应用中表现很好。对于强腐蚀流体介质具有很好的抗腐蚀性能。阀门材质通用名称对应的牌号及特性一、灰铸铁：灰铸铁适用于公称压力PN1.0MPa,温度为一10C200的水、蒸汽、空气、煤气及油品等介质。灰铸铁常用牌号为：HT200、HT250、HT300、HT350。二、可锻铸铁：适用于公称压力PN2.5MPa,温度为一30300C的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06.
5、KTH330-08.KTH350-10。三、球墨铸铁：适用于PN4.0MPa,温度为一30350C的水、蒸汽、空气及油品等介质。常用牌号有：QT400-15、QT450-10QT500-7。鉴于目前国内工艺水平，各厂参差不齐，用户又往往不易检验。根据经验，建议PN2.5MPa,阀门还是采用钢制阀门为安全。四、耐酸高硅球墨铸铁：适用于公称压力PN0.25MPa,温度低于120C的腐蚀性介质。五、碳素钢：适用于公称压力PN32.0MPa,温度为一30425的水、蒸汽、空气、氢、氨、氮及石油制品等介质。常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn六、铜合金：适用于
6、PN2.5MPa的水、海水、氧气、空气、油品等介质，以及温度一40250C的蒸汽介质，常用牌号为ZGnSnIoZn2（锡青铜），H62、Hpb59-1（黄铜）、QAZ19-2.QA19-4（铝青铜）。七、高温铜：适用于公称压力PNq7.0MPA、温度570的蒸汽及石油产品。常用牌号有ZGCr5Mo,1Cr5M0.ZG20CrMoV,ZG15G11Mo1V,12CrMoV,WC6,WC9等牌号。具体选用必须按照阀门压力与温度规范的规定。八、低温钢：适用于公称压力PN064Mpa,温度-196C乙烯，丙烯，液态天然气，液氮等介质，常用牌号）有ZGlCn8Ni9、0C118Ni9.ICn8Ni9Ti
7、、ZG0Cr18Ni9九、不锈耐酸钢：适用于公称压力PN6.4Mpa、温度200C硝酸，醋酸等介质，常用牌号有ZGOCrI8Ni9Ti、ZGOCrl8NilOV耐硝酸,ZGoCrI8Ni12Mo2Ti、ZG1Cr18Ni12Mo2Tiv耐酸和尿素阀门材质与温度和压力的关系1 .阀门的使用温度阀门的使用温度是由制造阀门的材质所确定的。阀门常用材料的使用温度如下:阀门使用温度灰铸铁阀门-15250C可锻铸铁阀门-15250C球墨铸铁阀门-30350。C高银铸铁阀门最高使用温度为400。C碳索钢阀门-29450C,在JB/T3595-93标准中推荐使用温度t425oC1Cr5Mo.合金钢阀门最高使用
8、温度为550。C12C11MoVA.合金钢阀门最高使用温度为570CICrI8Ni9TTICn8Ni12Mo2Ti不锈钢阀门-196600C铜合金阀门273250C塑料阀门（尼龙）最高使用温度100塑料阀门（氯化聚酸）最高使用温度100塑料阀门（聚氯乙烯）最高使用温度60塑料阀门（聚三氟氯乙烯）-60120C塑料阀门（聚四氟乙烯）-180150C塑料阀门（天然橡胶隔膜阀）最高使用温度60塑料阀门（丁月青橡胶，氯丁橡胶隔膜阀）最高使用温度80塑料阀门（氟橡胶隔膜阀）最高使用温度200阀门衬里用橡胶、塑料时，以橡胶、塑料的耐温性能为准。陶瓷阀门，因其耐温急变性差，一般用于150。C以下的工况条件。
9、最近出现一种超性能陶瓷阀门，能耐100（TC以下的高温。玻璃阀门.耐温急变性差，一般用于90C以下的工况条件。搪瓷阀门，耐温性能受到密封圈材料的限制，最高使用温度不超过150。2 .阀门使用的压力阀门的使用压力是由制造阀门的材料所确定的。阀门允许使用的最大公称压力灰铸铁阀门IMPa可锻铸铁阀门2.5MPa球墨铸铁阀门4.OMPa铜合金阀门2.5MPa钛合金阀门2.5MPa碳素钢阀门32MPa合金钢阀门300MP不锈钢阀门32MPa塑料阀门0.6MPa陶瓷、玻璃、搪瓷阀门0.6MPa1.6MPa玻璃钢阀门3 .阀门温度与压力之间的关系阀门使用温度与压力有着一定的内在联系，又相互影响。其中，温度是影响的主导因素，一定压力的阀门仅适应于一定温度范围，阀门温度的变化能影响阀门使用压力。例如：一只碳素钢阀门的公称压力为IOMPa,当介质工作温度为200C时，其最大工作压力P20为10MPa；当介质工作温度为400C时，其最大工作压力P40为5.4MPa;当介质工作温度为450时，其最大工作压力P20为4.5MPao
