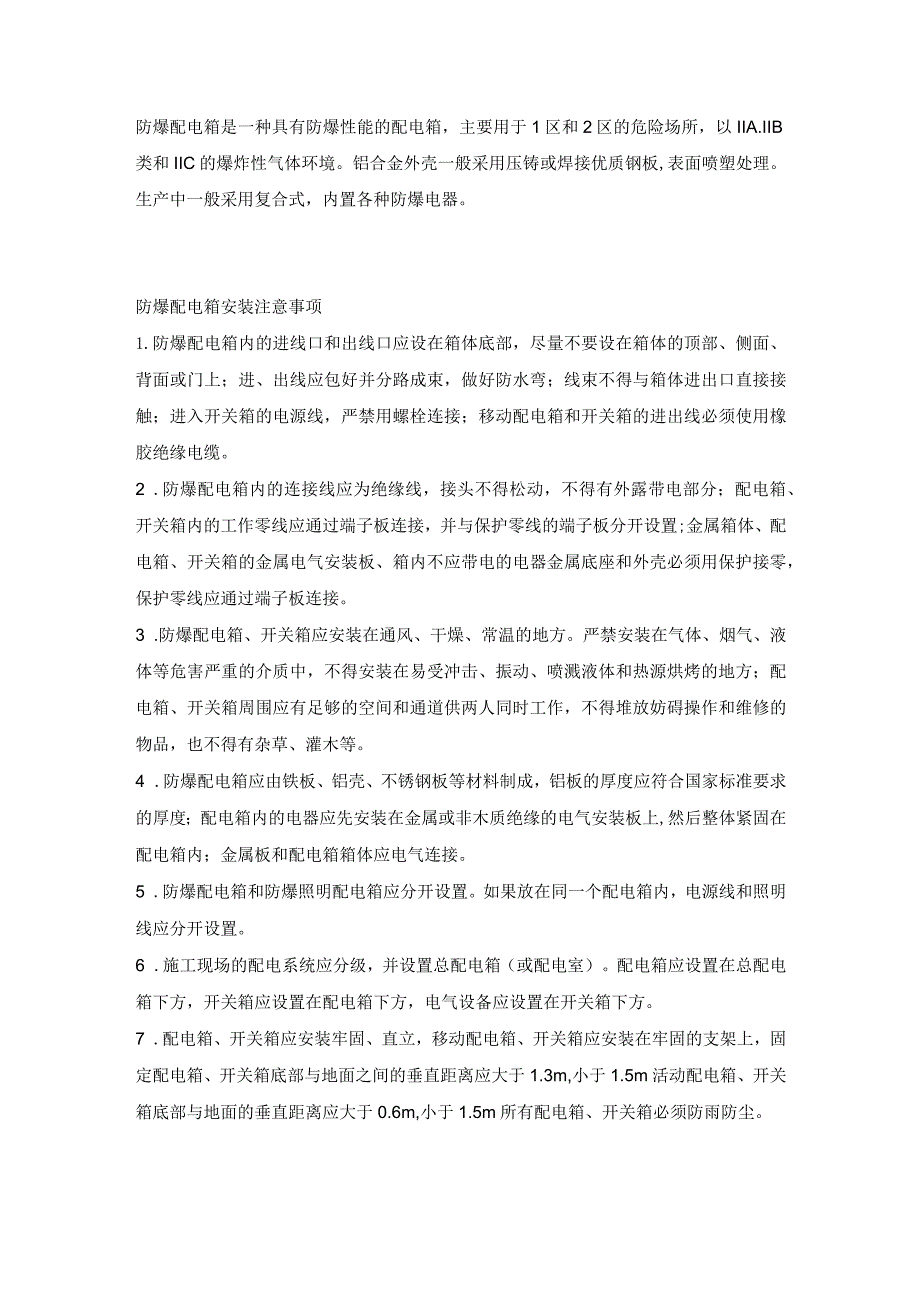

1、防爆配电箱是一种具有防爆性能的配电箱，主要用于1区和2区的危险场所，以IIA.IIB类和IIC的爆炸性气体环境。铝合金外壳一般采用压铸或焊接优质钢板,表面喷塑处理。生产中一般采用复合式，内置各种防爆电器。防爆配电箱安装注意事项1.防爆配电箱内的进线口和出线口应设在箱体底部，尽量不要设在箱体的顶部、侧面、背面或门上；进、出线应包好并分路成束，做好防水弯；线束不得与箱体进出口直接接触；进入开关箱的电源线，严禁用螺栓连接；移动配电箱和开关箱的进出线必须使用橡胶绝缘电缆。2 .防爆配电箱内的连接线应为绝缘线，接头不得松动，不得有外露带电部分；配电箱、开关箱内的工作零线应通过端子板连接，并与保护零线的端
2、子板分开设置;金属箱体、配电箱、开关箱的金属电气安装板、箱内不应带电的电器金属底座和外壳必须用保护接零，保护零线应通过端子板连接。3 .防爆配电箱、开关箱应安装在通风、干燥、常温的地方。严禁安装在气体、烟气、液体等危害严重的介质中，不得安装在易受冲击、振动、喷溅液体和热源烘烤的地方；配电箱、开关箱周围应有足够的空间和通道供两人同时工作，不得堆放妨碍操作和维修的物品，也不得有杂草、灌木等。4 .防爆配电箱应由铁板、铝壳、不锈钢板等材料制成，铝板的厚度应符合国家标准要求的厚度；配电箱内的电器应先安装在金属或非木质绝缘的电气安装板上,然后整体紧固在配电箱内；金属板和配电箱箱体应电气连接。5 .防爆配
3、电箱和防爆照明配电箱应分开设置。如果放在同一个配电箱内，电源线和照明线应分开设置。6 .施工现场的配电系统应分级，并设置总配电箱（或配电室）。配电箱应设置在总配电箱下方，开关箱应设置在配电箱下方，电气设备应设置在开关箱下方。7 .配电箱、开关箱应安装牢固、直立，移动配电箱、开关箱应安装在牢固的支架上，固定配电箱、开关箱底部与地面之间的垂直距离应大于1.3m,小于1.5m活动配电箱、开关箱底部与地面的垂直距离应大于0.6m,小于1.5m所有配电箱、开关箱必须防雨防尘。8 .总配电箱应设在供电区附近；配电箱应安装在电气设备或负荷相对集中的区域;配电箱与开关箱之间的距离不得超过30m,开关箱由最终配

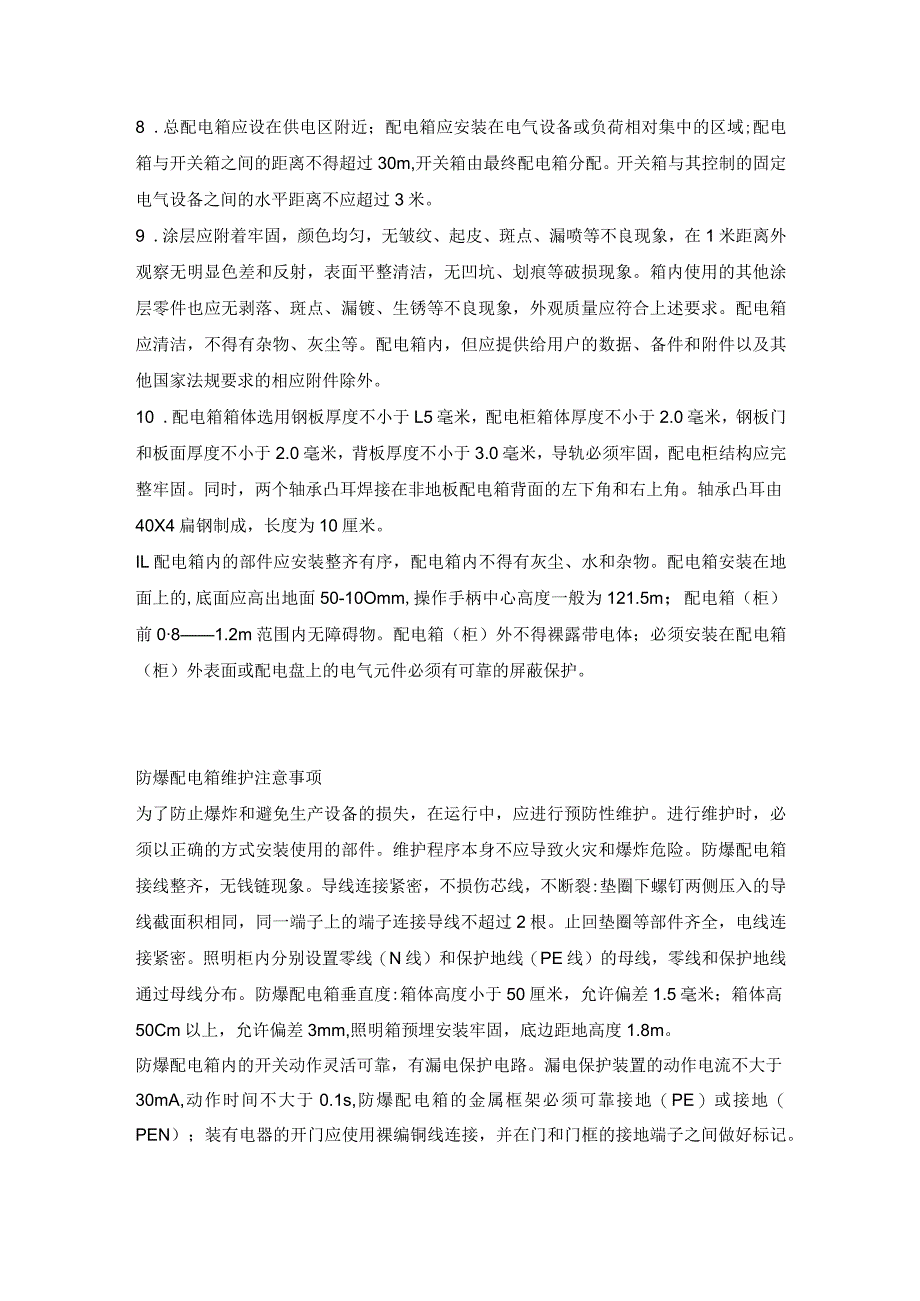

4、电箱分配。开关箱与其控制的固定电气设备之间的水平距离不应超过3米。9 .涂层应附着牢固，颜色均匀，无皱纹、起皮、斑点、漏喷等不良现象，在1米距离外观察无明显色差和反射，表面平整清洁，无凹坑、划痕等破损现象。箱内使用的其他涂层零件也应无剥落、斑点、漏镀、生锈等不良现象，外观质量应符合上述要求。配电箱应清洁，不得有杂物、灰尘等。配电箱内，但应提供给用户的数据、备件和附件以及其他国家法规要求的相应附件除外。10 .配电箱箱体选用钢板厚度不小于L5毫米，配电柜箱体厚度不小于2.0毫米，钢板门和板面厚度不小于2.0毫米，背板厚度不小于3.0毫米，导轨必须牢固，配电柜结构应完整牢固。同时，两个轴承凸耳焊接
5、在非地板配电箱背面的左下角和右上角。轴承凸耳由40X4扁钢制成，长度为10厘米。IL配电箱内的部件应安装整齐有序，配电箱内不得有灰尘、水和杂物。配电箱安装在地面上的,底面应高出地面50-10Omm,操作手柄中心高度一般为121.5m；配电箱（柜）前081.2m范围内无障碍物。配电箱（柜）外不得裸露带电体；必须安装在配电箱（柜）外表面或配电盘上的电气元件必须有可靠的屏蔽保护。防爆配电箱维护注意事项为了防止爆炸和避免生产设备的损失，在运行中，应进行预防性维护。进行维护时，必须以正确的方式安装使用的部件。维护程序本身不应导致火灾和爆炸危险。防爆配电箱接线整齐，无钱链现象。导线连接紧密，不损伤芯线，不
6、断裂:垫圈下螺钉两侧压入的导线截面积相同，同一端子上的端子连接导线不超过2根。止回垫圈等部件齐全，电线连接紧密。照明柜内分别设置零线（N线）和保护地线（PE线）的母线，零线和保护地线通过母线分布。防爆配电箱垂直度:箱体高度小于50厘米，允许偏差1.5毫米；箱体高50Cm以上，允许偏差3mm,照明箱预埋安装牢固，底边距地高度1.8m。防爆配电箱内的开关动作灵活可靠，有漏电保护电路。漏电保护装置的动作电流不大于30mA,动作时间不大于0.1s,防爆配电箱的金属框架必须可靠接地（PE）或接地（PEN）；装有电器的开门应使用裸编铜线连接，并在门和门框的接地端子之间做好标记。防爆配电箱、开关箱电器必须可

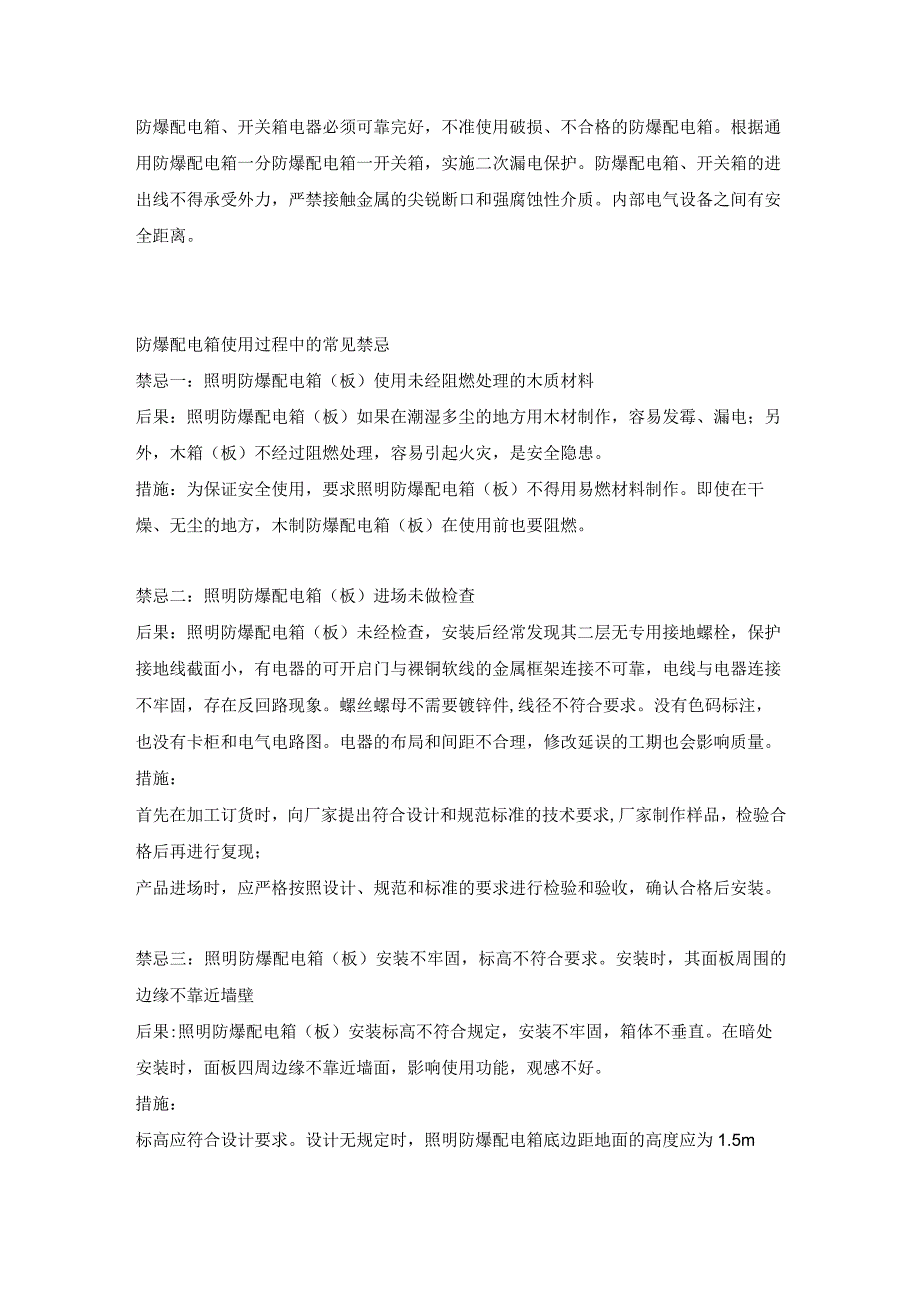

7、靠完好，不准使用破损、不合格的防爆配电箱。根据通用防爆配电箱一分防爆配电箱一开关箱，实施二次漏电保护。防爆配电箱、开关箱的进出线不得承受外力，严禁接触金属的尖锐断口和强腐蚀性介质。内部电气设备之间有安全距离。防爆配电箱使用过程中的常见禁忌禁忌一：照明防爆配电箱（板）使用未经阻燃处理的木质材料后果：照明防爆配电箱（板）如果在潮湿多尘的地方用木材制作，容易发霉、漏电；另外，木箱（板）不经过阻燃处理，容易引起火灾，是安全隐患。措施：为保证安全使用，要求照明防爆配电箱（板）不得用易燃材料制作。即使在干燥、无尘的地方，木制防爆配电箱（板）在使用前也要阻燃。禁忌二：照明防爆配电箱（板）进场未做检查后果：照
8、明防爆配电箱（板）未经检查，安装后经常发现其二层无专用接地螺栓，保护接地线截面小，有电器的可开启门与裸铜软线的金属框架连接不可靠，电线与电器连接不牢固，存在反回路现象。螺丝螺母不需要镀锌件,线径不符合要求。没有色码标注，也没有卡柜和电气电路图。电器的布局和间距不合理，修改延误的工期也会影响质量。措施：首先在加工订货时，向厂家提出符合设计和规范标准的技术要求,厂家制作样品，检验合格后再进行复现；产品进场时，应严格按照设计、规范和标准的要求进行检验和验收，确认合格后安装。禁忌三：照明防爆配电箱（板）安装不牢固，标高不符合要求。安装时，其面板周围的边缘不靠近墙壁后果:照明防爆配电箱（板）安装标高不符
9、合规定，安装不牢固，箱体不垂直。在暗处安装时，面板四周边缘不靠近墙面，影响使用功能，观感不好。措施：标高应符合设计要求。设计无规定时，照明防爆配电箱底边距地面的高度应为1.5m照明配电板底边距地面的高度应为l8m照明防爆配电箱（板）应安装牢固，安装垂直度允许偏差不应大于3mm,黑暗中安装时，防爆配电箱周围不应有缝隙，面板四周边缘应靠近墙壁,箱体与建筑物、构筑物的接触部位应涂防腐漆。禁忌四：照明防爆配电箱（板）内的线路交叉凌乱，未捆绑成束后果:照明防爆配电箱（板）内配线凌乱，箱内第二块板压紧管口，影响电线进入箱体。如果强行挤进去，时间长了会损坏导线绝缘，容易造成短路。并使维修不便，影响观感。措施
10、：照明防爆配电箱使用金属箱时，应做防锈防腐处理；盒内出线孔不能用电焊打开，一管一孔，穿线前应保护好金属盒孔；线路排列整齐，进箱管道位置排列合理。不要让二楼板把管子压得太紧。箱内电线应绕箱直线敷设，并整齐捆绑成束。禁忌五：照明防爆配电箱（板）内不设N、PE汇流排后果：照明防爆配电箱（板）内未设置N、PE母线，不能保证线路安全运行。措施：照明防爆配电箱（板）内分别设置零线（N线）和保护接地线（PE线）母线，零线和保护接地线应接在母线上，不得拼接，并编号。禁忌六：照明防爆配电箱（板）内安装的螺旋熔断器接线不正确后果：安装在照明防爆配电箱（板）内的螺旋熔断器连接不正确，电源线接在螺纹端子上，影响更换保
11、险丝芯。而且操作不当很容易导致触电事故。措施：为保证安全，安装在照明防爆配电箱（板）内的螺旋熔断器的电源线应接至中间触头的端子，负载线应接至螺纹端子。禁忌七：照明防爆配电箱（板）保护线不到位，线径不符合要求后果：照明防爆配电箱（板）的保护线不是从端子开始布置，而是由箱框串联，线径没有按要求设置，防爆配电箱门内电压超安全的装置没有保护地线，容易发生安全事故。措施：根据规范要求，照明防爆配电箱（板）内应设置保护接地母线，母线上应接保护接地；保护地线的截面积不应小于从电源到电器最大引线的截面积；但也应根据相关规定进行选择；防爆配电箱（板）的接地应牢固良好，必须有闭锁装置；50V以上电气设备的可开启门，活动面板应与接地良好的金属框架用裸铜软线可靠连接；裸铜线的截面积也要按规定选择；壁厚小于2.5毫米的金属盒和盒体，不应作为管道交叉接地线和电器保护接地线的压力接触点；禁忌八：照明防爆配电箱（板）内的制动器上没有标明电路名称后果：照明防爆配电箱（板）内的制动器没有标明电路名称，给使用和维护带来不便。措施：一般根据规范和标准要求，照明防爆配电箱（板）的门应贴有电路系统图，电路名称应标在制动器上，特别是当照明防爆配电箱（板）内有交流、DC或不同等级的电源时，应标清楚。
