防腐紧急施工措施.docx

上传人:p** 文档编号:463833 上传时间:2023-09-06 格式:DOCX 页数:10 大小:30KB
下载 相关 举报
防腐紧急施工措施.docx_第1页
第1页 / 共10页
防腐紧急施工措施.docx_第2页
第2页 / 共10页
防腐紧急施工措施.docx_第3页
第3页 / 共10页
防腐紧急施工措施.docx_第4页
第4页 / 共10页
防腐紧急施工措施.docx_第5页
第5页 / 共10页
防腐紧急施工措施.docx_第6页
第6页 / 共10页
防腐紧急施工措施.docx_第7页
第7页 / 共10页
防腐紧急施工措施.docx_第8页
第8页 / 共10页
防腐紧急施工措施.docx_第9页
第9页 / 共10页
防腐紧急施工措施.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《防腐紧急施工措施.docx》由会员分享,可在线阅读,更多相关《防腐紧急施工措施.docx(10页珍藏版)》请在第壹文秘上搜索。

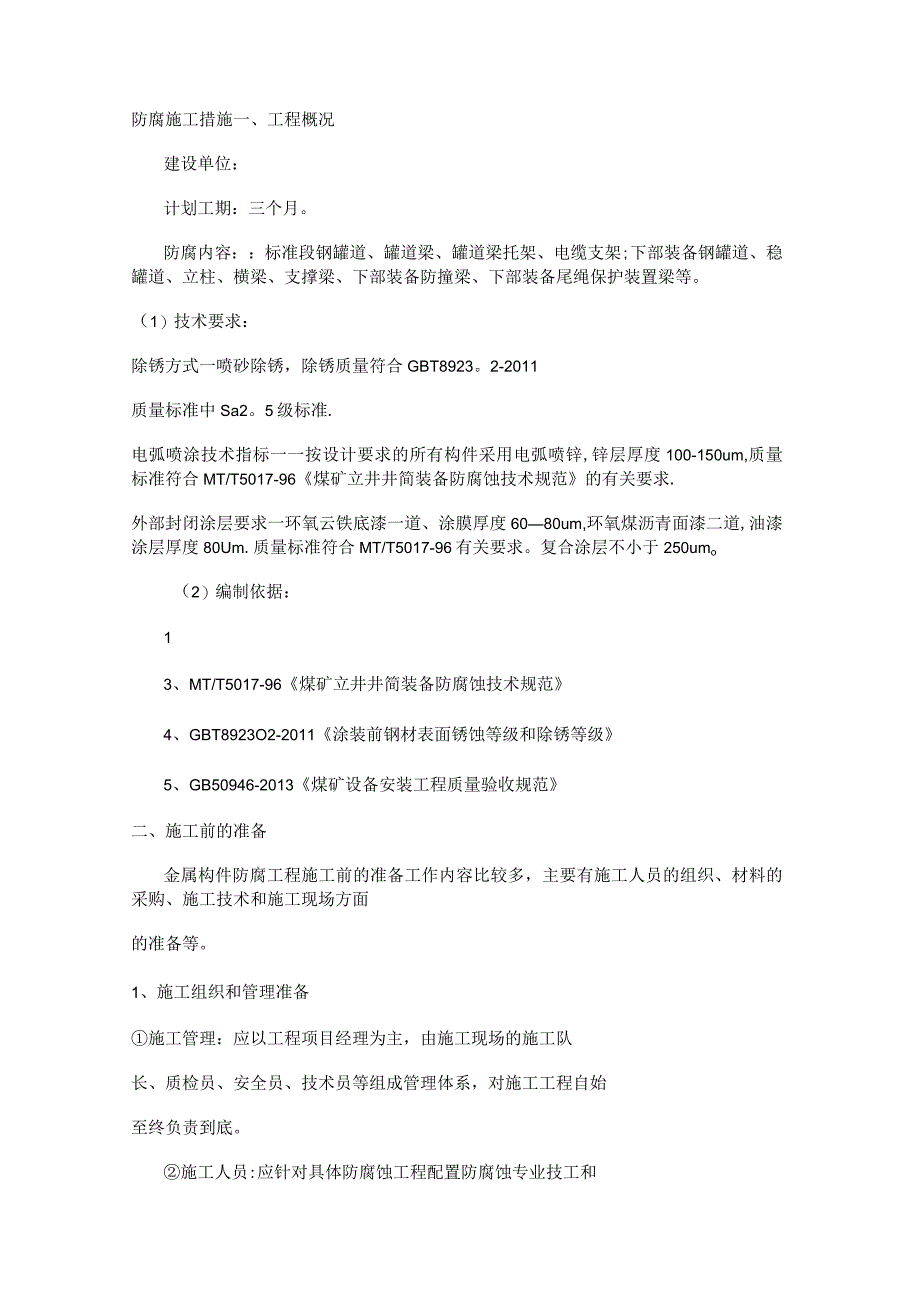

1、防腐施工措施一、工程概况建设单位:计划工期:三个月。防腐内容:标准段钢罐道、罐道梁、罐道梁托架、电缆支架;下部装备钢罐道、稳罐道、立柱、横梁、支撑梁、下部装备防撞梁、下部装备尾绳保护装置梁等。(1)技术要求:除锈方式一喷砂除锈,除锈质量符合GBT8923。2-2011质量标准中Sa2。5级标准.电弧喷涂技术指标一一按设计要求的所有构件采用电弧喷锌,锌层厚度100-150um,质量标准符合MT/T5017-96煤矿立井井简装备防腐蚀技术规范的有关要求.外部封闭涂层要求一环氧云铁底漆一道、涂膜厚度6080um,环氧煤沥青面漆二道,油漆涂层厚度80Um.质量标准符合MT/T5017-96有关要求。复

2、合涂层不小于250umo(2)编制依据:13、MT/T5017-96煤矿立井井简装备防腐蚀技术规范4、GBT8923O2-2011涂装前钢材表面锈蚀等级和除锈等级5、GB50946-2013煤矿设备安装工程质量验收规范二、施工前的准备金属构件防腐工程施工前的准备工作内容比较多,主要有施工人员的组织、材料的采购、施工技术和施工现场方面的准备等。1、施工组织和管理准备施工管理:应以工程项目经理为主,由施工现场的施工队长、质检员、安全员、技术员等组成管理体系,对施工工程自始至终负责到底。施工人员:应针对具体防腐蚀工程配置防腐蚀专业技工和辅助工。开工前必须结合工程特点,进行全员培训,从理论到实践全员考

3、核,合格者才能上岗工作.2、材料的采购按甲方指定开工时间提前组织采购材料进场,所有主材均需有产品质量保证书.3、施工技术方面的准备筹集与工程有关的设计图纸、技术规范、技术标准、技术数据和资料,做到齐全、准确。根据合同和设计的图纸具体要求,根据施工现场和公司的实际情况制定出符合本工程的施工工艺和安全施工措施。认真做好技术交底。应准备的国标、行业规范等有关质量检测的资料。根据工程实际需要和本施工单位情况,搞好施工技术培训和安全技术教育,施工人员必须经过安全教育及考核后方可进入工地.4、施工现场方面的准备项目经理部按甲方指定时间进场做好防腐用场地、临时设施搭建、施工设备的安装、施工人员的住宿落实等,

4、为施工做好一切准备。临时设施的搭建:选择合适的场地搭建喷砂房、压风机房、临时库房等。喷砂房外型尺寸为12x2。52o5(m),用钢管、架材搭建。喷砂房用花雨布围成。除以上临时设旋外,还需组建一块相对平整的封闭场地。三、施工总进度计划措施在保证工程质量和安全施工的前提下,针对工程特点,统筹安排。施工中的一切机具和施工人员在项目部统一管理、统一调动,确保工程如期完工.1 .计划施工工期根据建设单位对本防腐工程总体的工期和允许开工时间,结合本工程特点,参照本防腐项目的施工条件和当地的气候条件,制定施工进度计划,防腐总工期为3个月。2 .保证施工工期的措施项目部成立后,要全面了解施工中的各方面因素,将

5、所有不利因素在工程开工之前处理完毕,确保工程在计划开工之日按时开工。加强施工进度计划的动态管理,并根据工程施工进展的实际情况,及时调整施工计划。项目经理部以日计划控制分项工程的进度,每天召开一次施工例会,检查督促计划进度的实施情况,及时解决劳动力、施工材料等问题,确保工程按计划实施。3 .劳动力使用计划(暂定)序号工种名称人数1喷砂工22电孤喷涂工23I油漆工14辅助工15质量检验员16安全责任人17管理人员I计94 .施工机械和检测仪器施工主要设备一览表(表二)序号机具名称规格型号数量单位备注1空气压缩机IOM3/min1台2电弧喷涂机I根据具体3喷砂罐1介4配电柜2情况调整检测仪器一览表(

6、表三)序号仪器名称.数量单位备注1测厚仪1件根据具体2划刀一2件3胶带I件情况调整四、主要施工工艺、方法及技术要求1、工件准备Io1防腐前应检查各工件的编号、规格是否正确,需防腐的工件是否符合图纸要求,应是无油污、无毛刺、完焊渣、无变形的合格工件。如工件不符合防腐工艺要求,应退回加工单位。lo2对基本合格工件应先进行表观清理;焊缝在喷砂前亦譬先行除去焊渣,并用手工工具使焊缝表面无较大的凸凹和棱角.2、喷砂除锈2o1技术标准及设备诜用除锈应首先选用射吸式喷砂工艺和优质磨料,以保证在较高的工作效率之下,使工件具有较好的活化表面和粗糙度。对需电弧喷涂的表面进行喷砂处理,使其清洁度达到Sa2。5级标准

7、.喷砂用空气压力应在0.45-0o7MPa之间.磨料在完成一个使用循环后,工程技术人员应在二次使用前检查其污染程度和可利用的情况,以保证除锈质量和表面粗糙度的要求.202环境条件喷砂除锈作业应在密闭的操作间内进行,操作间应装备通风除尘系统。操作间内照明光线应均匀,磺鸨灯需加保护罩,以防砂尘粒击碎灯管.操作间内放置工件的操作台、架应稳固、可靠、应设计安全卡、扣,确保工件在除锈过程中不至滑落。喷砂除锈过程中,要求工作环境湿度不大于85%,如果环境湿度太大,则极易造成工件表面的二次锈蚀,从而降低除锈的质量标准,同时,也易使金属热喷涂层与基体的结合力降低.2.3操作要点2o3.1在喷射过程中,应控制适

8、当的料、气比例.2.3.2喷嘴移动速度应视空气压力、出砂量及构件表面锈蚀程度灵活掌握。2o3。3涂装前如发现基体金属表面被污染或返锈,需要新处理以达到要求的表面清洁度等级。2o4验收2o4.1质量标准表面预处理清洁度Sa3级(GBT8923。2-2011),粗糙度在RzGOum以上。2o4.2检测方法喷砂工序结束,我方质检员会同甲方(或监理)对喷砂质量进行检查。表面清洁度采用照片和目测比较评定,检查应做好检测记录。3、电弧喷涂涂装采用电弧喷涂锌+封闭漆复合涂层工艺。3。1喷砂除锈验收同时,应做好电弧喷涂前准备工作,并将喷涂设备预调至良好状态。3.2 工件放置喷砂除锈验收合格,工件进入电弧喷涂操

9、作工位,并置放在易转动、易施工的位置.喷涂施工应在通风良好、无尘、无灰、干净方位内进行.3.3 涂装间隔表面预处理与涂装之间的间隔时间应尽可能缩短。潮湿或工业大气等环境条件下,应在1小时内涂装完毕;晴天或湿度不大的条件下,最长不应超过2小时。3.4 清洁工件.用压缩空气喷吹附着在工件上的灰尘和少量砂颗粒。3.5 操作参数及要点根据设备要求选择适宜的工作电流及工作电压。喷涂工应严格按照操作规范进行操作。喷枪移动应以手带动喷枪移动,禁止手不动,仅以喷枪的摆动进行喷涂。喷涂时,喷涂枪与基体表面尽可能成直角,不得小于65度,枪应均衡移动。施工过程中,操作工应经常自检涂层厚度。班组长、质检员应随时抽检部

10、分构件质量,发现问题及时指导操作工调整喷涂方式。3.6 验收3。6o1质量标准外观金属涂层表面应有均匀的外观,不能有起皮、鼓泡、粗颗粒、裂纹、掉块及其他影响使用的缺陷。厚度金属涂层最小局部厚度不低于120Umo结合力金属涂层的结合性能检查用切格试验法进行.试验结果在方格形切样内不能出现金属涂层与基底剥离的现象。3.60 2检查方法喷涂工序结束,我方质检员将会同甲方(或监理)对金属涂层进行检测.涂层外观目测检查.厚度及结合力检测按MT/T5017-96煤矿立井井简装备防腐蚀技术规范执行。检查应做好检测记录。4.油漆涂装4o1涂装前的准备涂装前应检查所有油漆的品种、型号、贮藏期限是否符合施工技术条

11、件规定。涂装前应对油漆的基本组成和性能及施工方法进行了解,据此选择合理的涂装工艺.钢结构表面电弧喷涂验收合格后,应尽快涂装封闭漆.湿或工业大气等环境条件下,应在1小时内涂装完毕;晴天或温度不大的条件下,最长不应超过2小时。1 .3必须严格控制漆膜厚度:施工时应经常使用湿膜测厚仪测定湿漆膜的厚度,以控制干漆膜的厚度和保证涂层厚度的均匀。4o4施工时应严格控制涂料使用量。当涂料粘度太大涂刷时,可掺入适量稀释剂,但不得随意减少涂料的平方米用量。40 5涂装过程中对涂层进行湿膜厚检测、干膜的外观检查.406验收油漆涂装结束后,我方质检员会同甲方(或监理)对油漆涂装检查验收。涂层厚度、附着力检测按MT/

12、T5017-96煤矿立井井简装备防腐蚀技术规范执行.涂层应无针孔、气泡、裂纹、脱落、密封和严重流挂等缺陷。验收应做好各项检测记录,并整理入竣工报告。尘土和粉屑。5施工场地堆放成品、半成品工件的场地应与封闭施工场地区分,不得混杂.施工场地应经常打扫、清理,工件堆放整齐,废料、垃圾清理及时,做到文明施工。五、质量控制1、质量控制体系项目经理(项目负责人)对防腐的质量负全责.并任命质量保证工程师(项目技术负责人)与质量检验员、班组长及各工序环节的质量控制责任人,组成一个自上而下,层层展开、层层保证的质量保证体系.2、质量保证措施1.1 1除锈、电弧喷锌、刷漆作业均应按工艺流程的规定在相应阶段进行质量

13、检验评定,合格后方可进行下一道工序操作。1.2 供表面预处理及电弧喷涂用的压缩空气或其它材料应是干燥、洁净的。1.3 磨料、锌丝、涂料、等材料的品种、材质、型号和质量应符合设计和相关标准的规定,施工前必须对其认真检查(检验),若发现不符合规定要求,立即封存并作好记录。1.2 4投入使用的磨料、锌丝应采取有效措施保持其干燥、干净,以防被污染。2.5 喷砂处理合格的表面,在喷锌前再次生锈或被污染,必须重新处理直到合格为止。2.6 涂料和丝材在贮存和施工过程中不与酸、碱、水接触,防尘、防曝晒,严禁烟火.2.7 施工环境湿度、温度以及涂料贮存温度应符合产品说明书的要求。2.8 喷砂处理合格表面以及喷涂

14、完成但涂层还未完全固化的表面应派专人监护,防止再次被污染。2o9在进行大面积电弧喷涂前,先进行试喷,以确定正确的操作次序和施工方法。2o10涂料涂层各层间的涂覆间隔时间应按涂料制造厂的规定执行,如超过其最长时间,则应将前一涂层用粗砂布打毛后再进行涂装,以保证涂层间的结合力。2.11每道涂层施工完成且干燥后,用干膜仪”测量涂层干膜厚度,若未达规定要求,应按规定程序补刷,直到合格为止。2。12金属喷涂层外观必须平整均匀,不允许有起皮、鼓泡、大熔滴、裂纹、脱壳及其它影响涂层使用的缺陷,如发现大溶滴,应打磨或铲平,如产生裂纹、起壳,应铲掉重新喷砂、喷锌.2。14封闭层应无针孔、气泡、裂纹.、脱落、密封

15、和严重流挂等缺陷。六、安全施工措施为确保现场施工顺利进行,保证人员和机器设备的安金,必须采取以下几项安全措施:1、对施工人员进行岗前安全技术教育,使之能够按各自的工作职能,熟悉安全措施的全部或有关内容。合格后方可上岗,同时设立安全员负责施工场地的安全和卫生。2、在施工场地周围,设立防护设施和警示牌,非施工单位人员未经许可不得入内。所有与施工有关的脚手架、防护设施、安全标志和警示牌,均不得擅自拆动。3、丝材和辅助材料必须放在仓库内,采取防火、防盗和防污措施。所有材料随取随用,不得存在施工场地.4、喷砂除锈操作安全技术要求:4.1喷砂前认真检查管路的连接和布置情况,喷砂机备零部件使用情况,磨损超限时应予更换,一切正常时方可使用喷砂机。4o2喷砂工一定

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 施工组织

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
