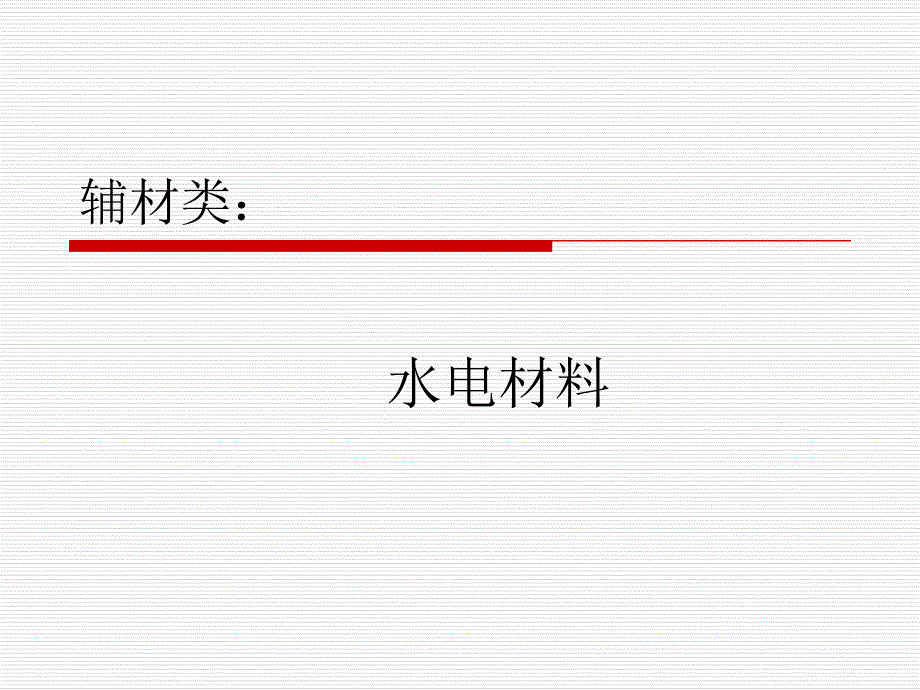

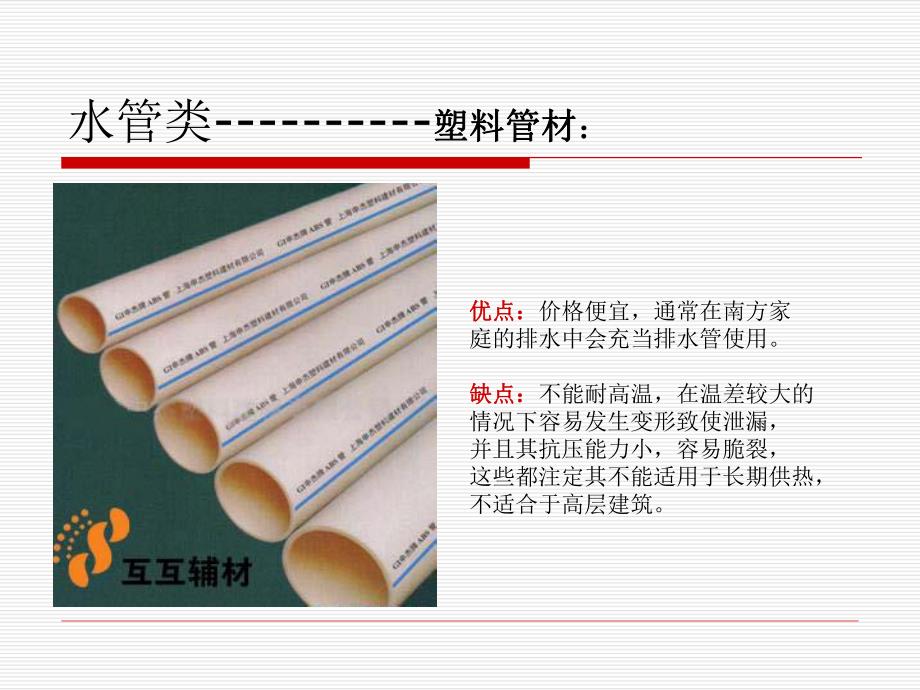

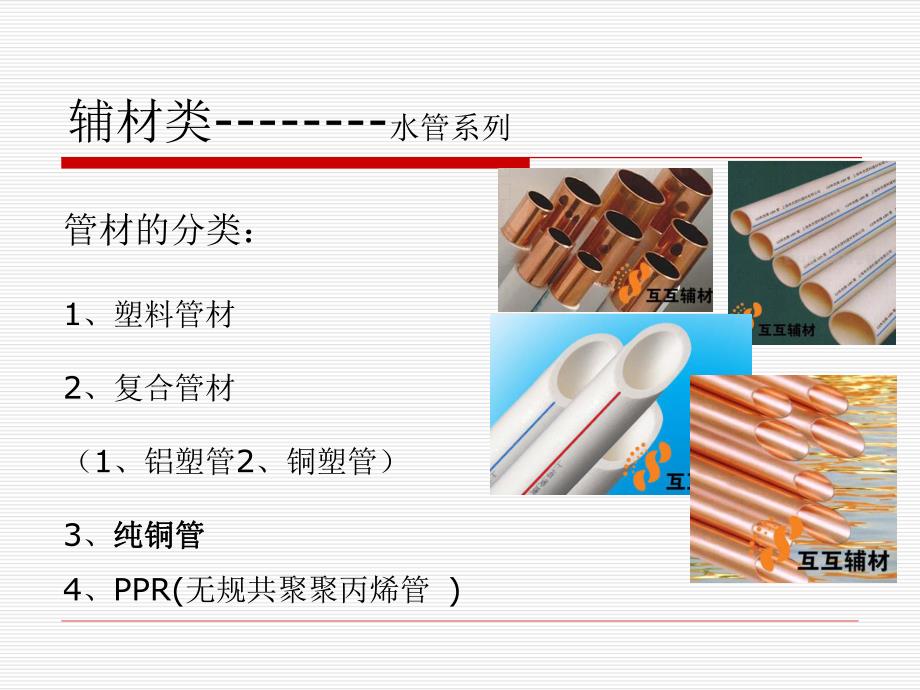

1、辅材类:水电材料辅材类-水管系列管材的分类:1、塑料管材2、复合管材(1、铝塑管2、铜塑管)3、纯铜管纯铜管 4、PPR(无规共聚聚丙烯管)水管类-塑料管材塑料管材:优点:优点:价格便宜,通常在南方家庭的排水中会充当排水管使用。缺点:缺点:不能耐高温,在温差较大的情况下容易发生变形致使泄漏,并且其抗压能力小,容易脆裂,这些都注定其不能适用于长期供热,不适合于高层建筑。水管类-复合管材复合管材集金属与塑料的优点于一身,但是正是因为塑料和金属的膨胀系数不同,长期使用会导致管材分层。目前,常用的为铝塑管和铜塑管水管类-复合管材复合管材(铝塑管、铜塑管铝塑管、铜塑管)铝塑管优点:耐腐蚀,不结垢,耐温耐

2、压,不渗透,长可达200米,质轻,安装方便。缺点:热胀冷缩系数高,保温性差,卡式接头内水封易损,有潜在渗水倾向铜塑管优点:与铝塑不同,长度一般在3米左右缺点:易结铜绿,接头多。水管类-纯铜管优点:性能稳定,耐腐蚀性极强,热效应高,特别适于嵌入水泥墙中而不必担心墙壁开裂,纯铜管还能抑制细菌的滋生,耐用环保。缺点:价格较贵,易结铜绿。水管类-PP-R管PPR管正式名:无规共聚聚丙烯管 优点:PP-R管可做到无缝焊接,厂家负责安装时也可埋入墙内,价格比较便宜,施工方便。保温性比铜塑管、铝塑管好。接口采用热熔技术,管子之间完全融合到了一起,所以一旦安装打压测试通过,绝不会再漏水,可靠度极高。缺点:耐高

3、温性,耐压性稍差些,长期工作温度不能超过70;每段长度有限,且不能弯曲施工,如果管道铺设距离长或者转角处多,在施工中就要用到大量接头;管材便宜但配件价格相对较高。水管类-PP-R水管冷水管与热水管的分别:PPR水管冷热水管的管壁厚薄不一样,冷水管不能用做热水管,分辨冷热水管的简便方法是热水管上有一条红线标记,现在家装中很多都采用全部使用热水管。PPR管的管径:家装中用到的主要是20mm,25mm两种(分别俗称4分管、6分管),其中4分管用到的更多些。一般总管用6分管,分管用4分管。水管类-PPR水管的配件束节束节:就是我们通常说的直接。作用:当管道不够长时,连接两根管道所用.弯头弯头:分90度

4、弯与45度弯,作用:当水管需拐角时使用.三通三通:连接三个方向的水管.从左向右,依次是管卡、三通、弯头 水管类-PPR水管的配件大小头大小头:上面提到的束节、弯头、三通都有相应的大小头,在家装中很少用到.作用:连接管径不同的两根水管的连接件 内丝、外丝内丝、外丝:内丝和外丝接头较贵,一个带丝的接头甚至比一米水管的价格都贵.作用:连接龙头、水表、其他类型水管用,家装中大部分用到的是内丝件。水管类-PPR水管的配件截至阀截至阀:也叫球阀作用:启闭水流用 绕曲弯绕曲弯:也叫过桥作用:两根水管在同一平面相交而不对接时使用 辅材类-电线系列 配线时火线L宜用红线,零线N宜用蓝线,接地保护线应用黄绿双色线

5、PE,住宅内配线颜色要统一。三相五线制配电设计负荷要均布。辅材类-电线系列熊猫电线的真假鉴别:o方法1.熊猫电线包装上有防伪标志,撕开标志后有15位密码,拨打包装上防伪电话021-62499300或8008202365“上海质量技术监督中心防伪系统电话”,根据语音提示来验证。为防假冒,熊猫电线真伪查询一次后,密码即失效。o方法 2.正宗熊猫单芯线上每米都有熊猫的钢印,有英文品牌标识等字样,而不是印刷上去的,用手可触摸到。供应商特推出防伪标签贴在整卷外包装上,撕下后即毁,无法重复使用,可以让广大客户有效预防产品在使用过程中被别人调包。辅材类-电线系列电线的选购鉴别:电线的选购鉴别:1、看颜色:铜

6、芯呈玫瑰红、表面光亮、无毛刺表明所用的材质好;而那些表面无光、发暗、看上去灰头土脸的则表明质量不好。2、试韧性:用手弯折电线,好的电线韧性好,很好弯折,线芯和绝缘层不会发生断裂。不合格的电线多弯折几次,其绝缘层就会断裂,甚至有的直接用手剥就可以剥开绝缘层。项式3、看标志:查看电线标识是否齐全,在每卷电线上,每隔20-50cm,应该包含有制造厂名称、型号规格、额定电压、CCC标志、编号等,在每卷线上都应附有制造厂家的合格证。如标志不全或没有,建议不要购买。辅材类-电线系列 室内布线要用PVC抗阻燃线管,管壁厚度不小于1.0mm。采用中财PVC中型线管各种导线应分别穿管。控制线路、照明线路、插座电

7、源线路应分别穿管。不同回路,不同电压等级或交流、直流导线不准穿同一管内。辅材类-线管系列o管内穿线要求;一般是电线不能超过线管直径的40%.一利于散热.二利于以后换线维修;6分管一般1.5平方的4根,2.5平方3根.。o 电视线单独用4分管穿线,不能和电话线、网络线穿在一起,防止干扰影响各线路功能。电话线,网络线可用4分管穿在一起。同样音响线、音频线也只能用4分管单独穿线,强电和弱电线盒要分开15一20cm间距,防止磁场干扰弱电部分的收视和音响效果。o5.控制开关高度宜为1.3m,照明开关不宜装在门背后,插座离地面不低于20cm,高度以30cm为宜。线盒内导线头长度为150cm为宜,电源插座的接线要求左零右相上接地,接地线应牢靠,漏电断路测试灵敏,电流应不大于30mA。
