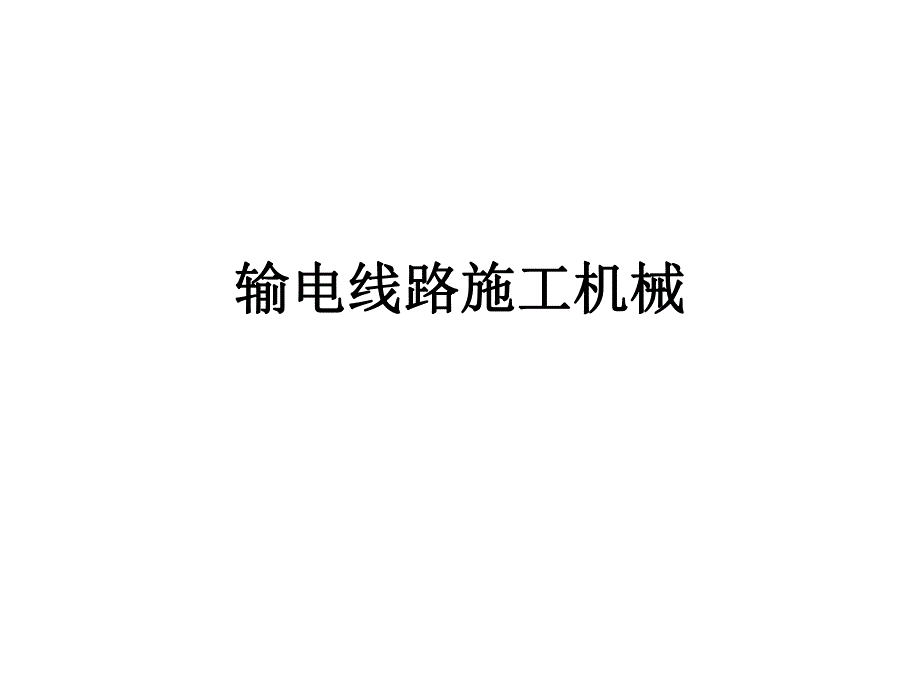

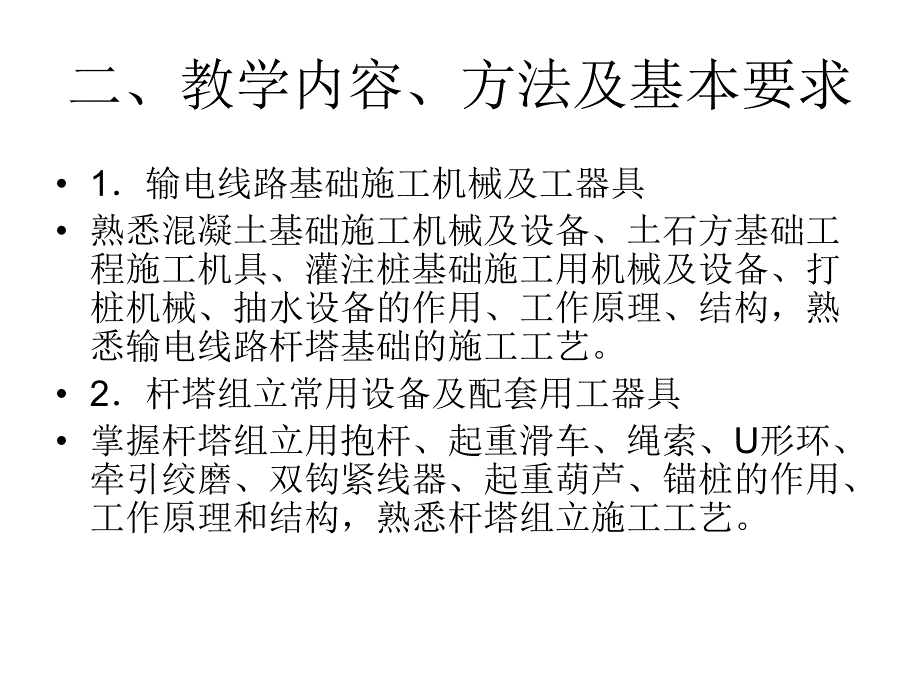

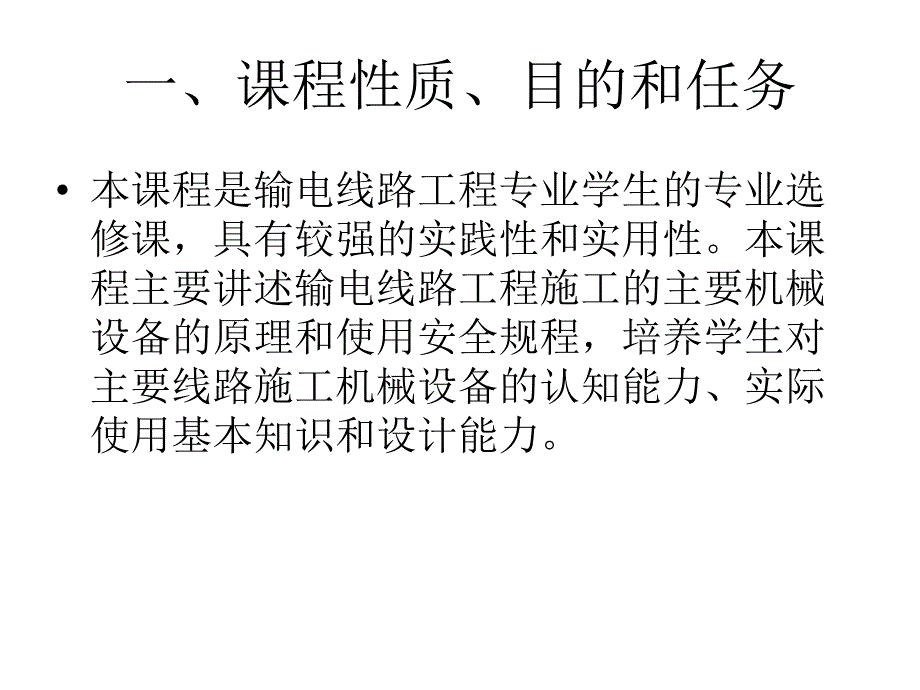

1、输电线路施工机械输电线路施工机械 一、课程性质、目的和任务 本课程是输电线路工程专业学生的专业选修课，具有较强的实践性和实用性。本课程主要讲述输电线路工程施工的主要机械设备的原理和使用安全规程，培养学生对主要线路施工机械设备的认知能力、实际使用基本知识和设计能力。二、教学内容、方法及基本要求 1输电线路基础施工机械及工器具 熟悉混凝土基础施工机械及设备、土石方基础工程施工机具、灌注桩基础施工用机械及设备、打桩机械、抽水设备的作用、工作原理、结构，熟悉输电线路杆塔基础的施工工艺。2杆塔组立常用设备及配套用工器具 掌握杆塔组立用抱杆、起重滑车、绳索、U形环、牵引绞磨、双钩紧线器、起重葫芦、锚桩的作
2、用、工作原理和结构，熟悉杆塔组立施工工艺。3牵引机 掌握牵引机类型及组成、传动方式，掌握牵引机动力装置和制动装置的工作原理、结构，熟悉牵引机引卷筒及钢丝绳卷绕机的结构。4张力机 掌握张力机的分类及组成、制动方式，掌握张力机的放线机构、增速装置的作用、工作原理和结构，熟悉张力架线施工工艺。5牵引机和张力机液压系统 熟悉牵引机和张力机的液压系统的基本工作原理。6架线施工常用辅助机械及设备 熟悉放线滑车、放线架的作用、工作原理和结构，了解导线、避雷线压接工具的工作原理和结构，了解防捻器、牵引板及架线附件安装机具的作用、工作原理和结构，熟悉现代放线施工技术用机器具。三、考核方式 平时成绩占20，期末考
3、试成绩占80%。课程总学时24学时，10次课，争取安排一次现场参观、教学。我不定期点名，缺勤一次扣5分，缺勤4次取消期末考试资格；留1-2次作业，一次作业占10分。四、教材和参考文献 教 材：输电线路施工机械及设备，李光辉等编著，中国电力出版社，2009参考文献：张力架线机械设备和应用，蒋平海编著，中国电力出版社，2004。高压架空输电线路架线施工计算原理，李博之著，中国电力出版社，2008。建筑施工机械,曹善华编,同济大学出版社,1996。输配电线路施工技术，黄宵宁编，中国电力出版社，2007。电力线路设计安装施工图集，王文清主编，天马出版有限公司，2004。10kV及以下电力电缆线路施工图
4、集，阎士琦，阎石编，中国电力出版社，2003。高压架空输电线路架线施工，王运祥著，水利电力出版社，1990.高压送电线路杆塔施工，潘雪荣编，水利电力出版社，1984.高压架空输电线路张力架线，蔡生泉编，水利电力出版社，1991 第一章 概述 电力系统包括发电厂、电力网和用电设备。电力电力系统包括发电厂、电力网和用电设备。电力网包括变电所和各种不同电压等级的输电线路。网包括变电所和各种不同电压等级的输电线路。输电是用变压器将发电机发出的电能升压后，再输电是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。按结经断路器等控制设备接入输电线路来实现。按结构形式，输电线路分为架
5、空输电线路和电缆线路。构形式，输电线路分为架空输电线路和电缆线路。用绝缘子将输电导线固定在直立于地面的杆塔上，用绝缘子将输电导线固定在直立于地面的杆塔上，以传输电能的输电线路。架空线路由导线、架空以传输电能的输电线路。架空线路由导线、架空地线、绝缘子串、杆塔、接地装置等部分组成。地线、绝缘子串、杆塔、接地装置等部分组成。一、输电线路分类 输电线路按输电电压分类，可分为低压配电线路、高压配电线路、高压输电线路、超高压输电线路和特向压输电线路。按线路架设方法可分为架空输电线路和电缆线路。按输送电流的种类分，可分为交流输电线路和直流输电线路两种。低压配电线路是指线对地电压在1kV以下的线路；1-10
6、kV输电线路称高压配电线路；110kV到220kV线路称为高压输电线路；一般将330kv 和 500kV线路称为超高压输电线路；而将750kV以上线路称为特高压输电线路。目前我国常用的电压等级目前我国常用的电压等级 220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV，1000KV。将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。我国规定安全电压为36V、24V、12V三种。不同电压合适的输送电距离和功率不同电压合适的输送电距离和功率 电压等级 送电距离KM 送电功率KW 0.4KV 0.6以下 100以下 6.6KV 41
7、5 1001200 10KV 620 2002000 35KV 2070 100010000 66KV 30100 350030000 110KV 50150 1050MW 220KV 100300 100 500MW 330kV 200600 200800MW（西北）500KV 150850 10001500MW 750KV 500以上 20002500MW 1100KV 10001500 3000MW以上 二、架空输电线路的组成二、架空输电线路的组成 架空输配电线路主要有基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成 三、线路施工流程三、线路施工流程 1、线路施工测量、线路施工
8、测量 2、杆塔基础施工、杆塔基础施工 3、杆塔组立、杆塔组立 4、架线施工、架线施工 5、接地装置施工、接地装置施工 6、线路检修与运行、线路检修与运行第二章第二章 输电线路基础施工机械及工器具输电线路基础施工机械及工器具 2-1 概述概述2-1-1输电线路杆塔基础输电线路杆塔地下部分的总体统称为基础。它的作用是用来稳定输电线路杆塔，承受杆塔、导线和地线的重量。保证杆塔在运行中不发生下沉或在外力作用时不发生倾倒和变形。按其承载力特性可分为：(1)大开挖基础类。(2)掏挖扩底基础类。(3)爆扩桩基础。(4)岩石锚桩基础。(5)钻孔灌注基础。(6)倾覆基础。装配式基础包括那些类型装配式基础包括那些
9、类型 (1)直柱单盘类，分为直柱固接类和直柱绞接类。(2)塔腿埋人类，分底脚直埋型和主材直插型。(3)角锥支架类，分金属支架型和混凝土构件支 架型。(4)人字型类。(5)花窗式金属基础。常用三盘外形图常用三盘外形图 钢筋混凝土杆基础通常由地下部分电杆和三盘(底盘、卡盘和拉线盘)组成。三盘一般由钢筋混凝土预制而成 （a）底盘）底盘 （b）卡盘）卡盘 （c）拉线盘）拉线盘常用铁塔基础图常用铁塔基础图 2-1-2基础施工用侧量仪器设备基础施工用侧量仪器设备 输电线杆塔基础位置是设计部门精心测定的杆塔中心桩确定的一般不会有不允许的误差。但从勘测设计结束到开始施工这段时间里（几个月到几年），常常受到外界
10、影响发生杆塔桩位移或丢桩情况，所以开工伊始，要会同设计部门对线路各各直线桩、杆塔位中心桩及转角塔位桩位置、档距直线桩、杆塔位中心桩及转角塔位桩位置、档距和断面高程，进行的全面复核测量。和断面高程，进行的全面复核测量。发现和原数据不符、杆塔偏移或丢桩，应与设计单位研究校正档距、桩位、补桩，然后才能开始施工。水准仪与水准器水准仪与水准器 建立水平视线测定地面两点间高差的仪器。水准仪用途是测量地形、高程。水准器是测量仪上操平设备。水准器分水准器和圆水准器两种。水准器是测量仪上操平设备。水准器分水准器和圆水准器两种。经纬仪经纬仪 经纬仪是线路主要测量仪器。应用最广，它可以测量水平角度、垂直角度、距离、
11、高程、确定方向等。是根据测角原理设计的。经纬仪是测量任务中用于测量角度的精密测量仪器，可以用于测量角度、工程放样以及粗略的距离测取。全站仪全站仪 全站仪是全站型电子速测仪(ElectronicTotalStation)的简称。是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常简称为全站仪。2-2混凝土基础施工机械及设备 2-2-1混凝土搅拌机 按工作性质分有周期式和连续式搅拌机；按搅拌原理分有自落式和强制式搅拌机；按搅拌机的移动程度和安装方法分固定式
12、搅拌机和移动式搅拌机；按搅拌机卸料出料情形分旁出料式搅拌机、端出料式搅拌机和反转出料式搅拌机。按搅拌机的移动程度和安装方法分固定式搅拌机和移动式搅拌机；按搅拌机卸料出料情形分旁出料式搅拌机、端出料式搅拌机和反转出料式搅拌机。还有按容量分小中大，按鼓筒构造型分为鼓型、锥形双锥形等。自落式搅拌机实物图 搅拌形式示意图 2-2-2两种常用搅拌机简介两种常用搅拌机简介 最常用的强制式混凝土搅拌机是J4375A型，这种搅拌机主要由搅拌筒、上料设备、卸料设备供水设备、动力设备、传动设备、机架等组成。搅拌装置 安安型混凝土螺旋式搅拌机的工作原理型混凝土螺旋式搅拌机的工作原理 由三个输送器螺旋组成 在料斗中的
13、水泥喂料器螺旋与砂石喂料器螺旋的直径、螺旋导程及转速，是按水泥、砂石固定配合比设计。使用时根据需要，可调换链轮的大小，改变水泥与砂石的配合比。搅拌输送器螺旋的能力按略大于水泥、砂石螺旋总输送量设计。传动原理如图25所示。搅拌螺旋的传动方向是，砂石螺旋和水泥螺旋为反向传动，将砂石、水泥送到混合搅拌螺旋的入料口，混合搅拌螺旋为正向传动，将混合料送别下料口。螺旋式搅拌机原理示意图2-3-3混凝土搅拌运输车 由汽车底盘和混凝土搅拌运输专用装置组成。我国生产的混凝土搅拌运输车的底盘多采用整车生产厂家提供的二类通用底盘。其专用机构主要包括取力器、搅拌筒前后支架、减速机、液压系统、搅拌筒、操纵机构、清洗系统
14、等。2-3、混凝土振捣器、混凝土振捣器 混凝土振捣器是机械化捣实混凝土的机具，主要用于排除混凝土的中气泡，使混凝土密实结合，消除混凝土的蜂窝麻面等现象，以提高其强度，保证混凝土构件的质量。2-3-1混凝土振捣器的种类混凝土振捣器的种类1.按传递振动的方法分，有内部振捣器、外部振捣器和表面振捣器三种。2.振捣器按振动频率分有低频式、中频式和高频式三种。3.按振捣器产生振动的原理分有偏心式和行星式两种。图1 不同传递方式振捣示意图2-3-2插入式内部振捣器插入式内部振捣器 插入式内部振捣器，其工作部件是一个棒状空心圆柱体，内部安装着偏心振子，在动力源驱动下，由于偏心振子的振动使整个棒体产生高频、微
15、幅的机械振动。工作时，将它插入混凝土中，通过棒体将振动能量直接传给混凝土内部的各种骨料，因此振动密实的效率高，一般只需10一20秒的振动时间即可把棒体周围10倍于棒径范围内的混凝土密实。图2 振捣器实物外形图(a)内燃机(汽油机或柴油机)驱动振捣器；(b)电动机驱动振捣器2-3-2.1插入式内部振捣器的工作原理插入式内部振捣器的工作原理（a）偏心轴式(b)行星滚锥式1.偏心轴式振动原理 它是利用振动棒中心安装的具有偏心质量的转轴，在作高速旋转时所产生的离心力通过轴承传递给振动棒壳体，从而使振动棒产生圆振动的。其振动频率：而其激振P(即转轴偏心质量所产少的离心力)0nn 2maP 2.行星式的激
