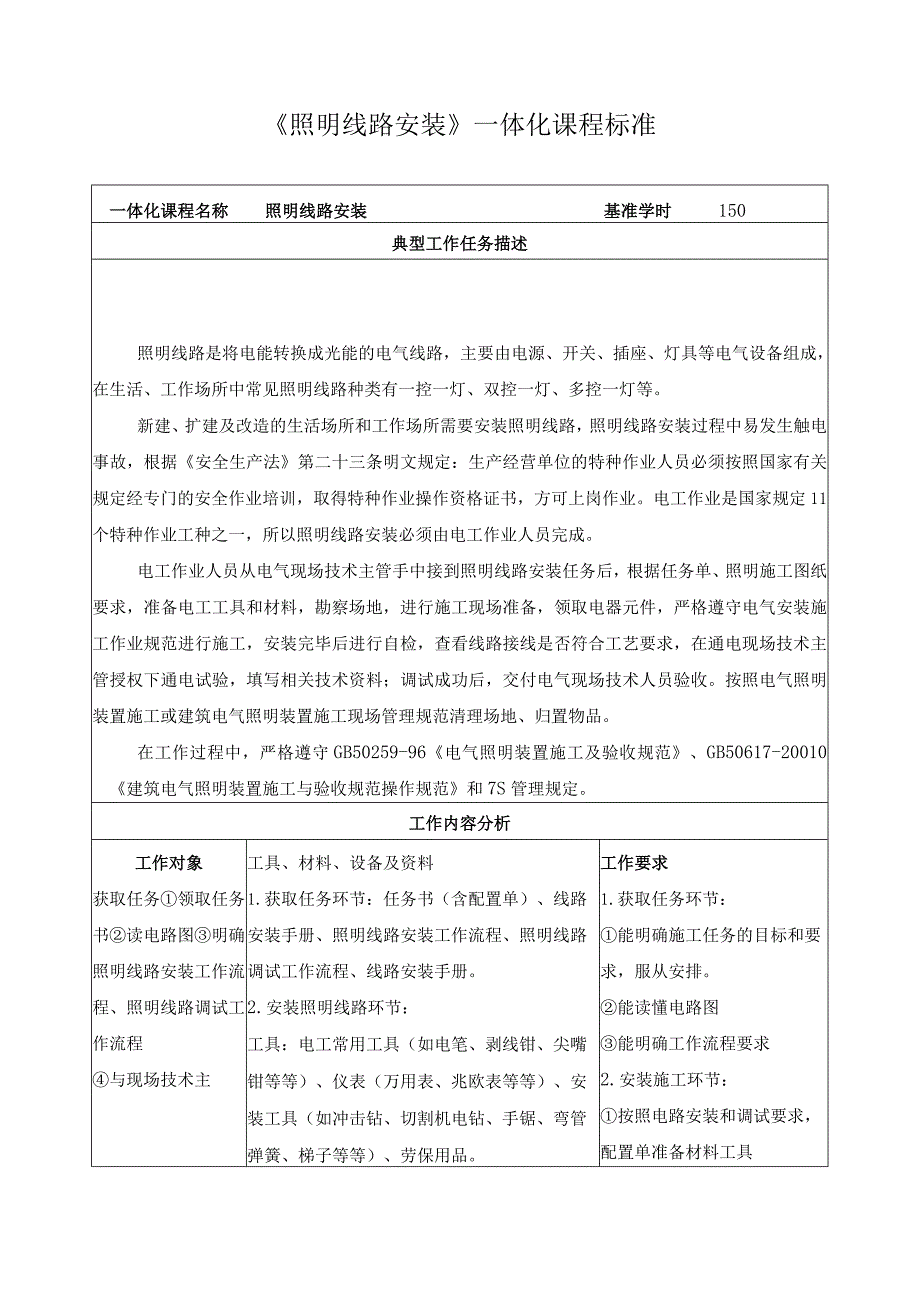

1、照明线路安装一体化课程标准一体化课程名称照明线路安装基准学时150典型工作任务描述照明线路是将电能转换成光能的电气线路，主要由电源、开关、插座、灯具等电气设备组成，在生活、工作场所中常见照明线路种类有一控一灯、双控一灯、多控一灯等。新建、扩建及改造的生活场所和工作场所需要安装照明线路，照明线路安装过程中易发生触电事故，根据安全生产法第二十三条明文规定：生产经营单位的特种作业人员必须按照国家有关规定经专门的安全作业培训，取得特种作业操作资格证书，方可上岗作业。电工作业是国家规定11个特种作业工种之一，所以照明线路安装必须由电工作业人员完成。电工作业人员从电气现场技术主管手中接到照明线路安装任务后
2、，根据任务单、照明施工图纸要求，准备电工工具和材料，勘察场地，进行施工现场准备，领取电器元件，严格遵守电气安装施工作业规范进行施工，安装完毕后进行自检，查看线路接线是否符合工艺要求，在通电现场技术主管授权下通电试验，填写相关技术资料；调试成功后，交付电气现场技术人员验收。按照电气照明装置施工或建筑电气照明装置施工现场管理规范清理场地、归置物品。在工作过程中，严格遵守GB50259-96电气照明装置施工及验收规范、GB50617-20010建筑电气照明装置施工与验收规范操作规范和7S管理规定。工作内容分析工作对象获取任务领取任务书读电路图明确照明线路安装工作流程、照明线路调试工作流程与现场技术主

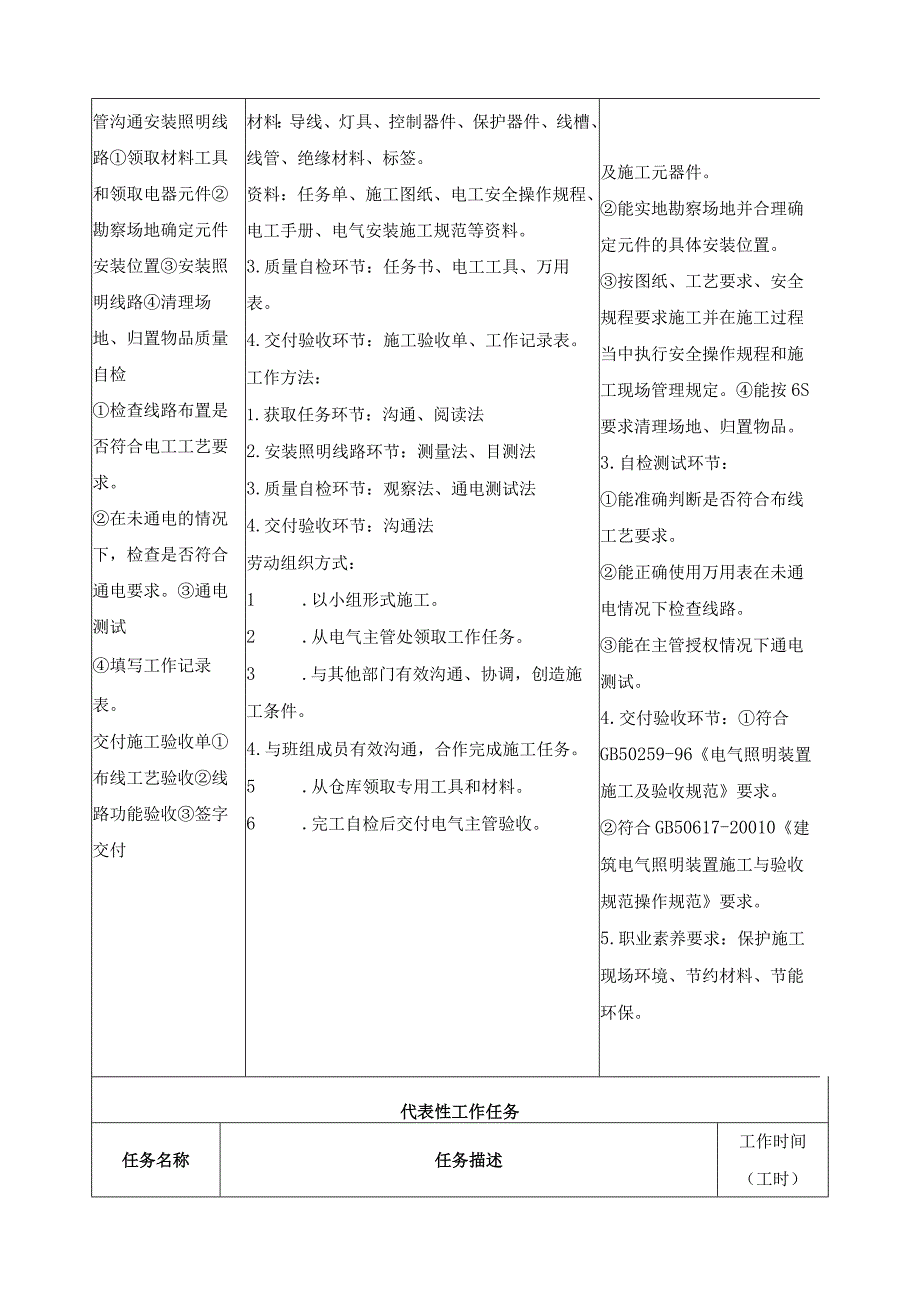

3、工具、材料、设备及资料1.获取任务环节：任务书（含配置单）、线路安装手册、照明线路安装工作流程、照明线路调试工作流程、线路安装手册。2.安装照明线路环节：工具：电工常用工具（如电笔、剥线钳、尖嘴钳等等）、仪表（万用表、兆欧表等等）、安装工具（如冲击钻、切割机电钻、手锯、弯管弹簧、梯子等等）、劳保用品。工作要求1.获取任务环节：能明确施工任务的目标和要求，服从安排。能读懂电路图能明确工作流程要求2.安装施工环节：按照电路安装和调试要求，配置单准备材料工具管沟通安装照明线路领取材料工具和领取电器元件勘察场地确定元件安装位置安装照明线路清理场地、归置物品质量自检检查线路布置是否符合电工工艺要求。在未
4、通电的情况下，检查是否符合通电要求。通电测试填写工作记录表。交付施工验收单布线工艺验收线路功能验收签字交付材料：导线、灯具、控制器件、保护器件、线槽、线管、绝缘材料、标签。资料：任务单、施工图纸、电工安全操作规程、电工手册、电气安装施工规范等资料。3 .质量自检环节：任务书、电工工具、万用表。4 .交付验收环节：施工验收单、工作记录表。工作方法：1.获取任务环节：沟通、阅读法2 .安装照明线路环节：测量法、目测法3 .质量自检环节：观察法、通电测试法4 .交付验收环节：沟通法劳动组织方式：1 .以小组形式施工。2 .从电气主管处领取工作任务。3 .与其他部门有效沟通、协调，创造施工条件。4 .
5、与班组成员有效沟通，合作完成施工任务。5 .从仓库领取专用工具和材料。6 .完工自检后交付电气主管验收。及施工元器件。能实地勘察场地并合理确定元件的具体安装位置。按图纸、工艺要求、安全规程要求施工并在施工过程当中执行安全操作规程和施工现场管理规定。能按6S要求清理场地、归置物品。3 .自检测试环节：能准确判断是否符合布线工艺要求。能正确使用万用表在未通电情况下检查线路。能在主管授权情况下通电测试。4 .交付验收环节：符合GB50259-96电气照明装置施工及验收规范要求。符合GB50617-20010建筑电气照明装置施工与验收规范操作规范要求。5 .职业素养要求：保护施工现场环境、节约材料、节

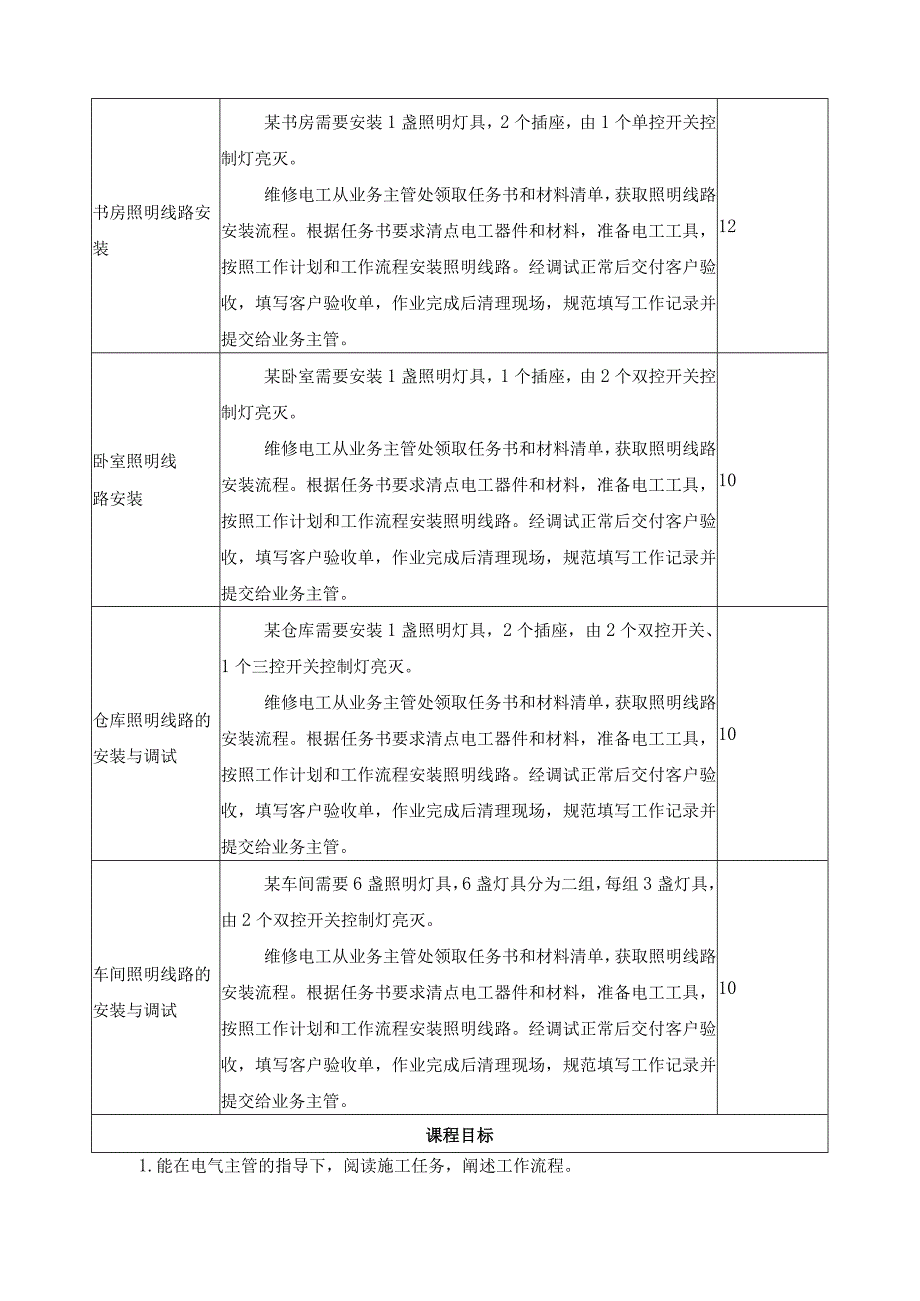

6、能环保。代表性工作任务任务名称任务描述工作时间（工时）书房照明线路安装某书房需要安装1盏照明灯具，2个插座，由1个单控开关控制灯亮灭。维修电工从业务主管处领取任务书和材料清单，获取照明线路安装流程。根据任务书要求清点电工器件和材料，准备电工工具，按照工作计划和工作流程安装照明线路。经调试正常后交付客户验收，填写客户验收单，作业完成后清理现场，规范填写工作记录并提交给业务主管。12卧室照明线路安装某卧室需要安装1盏照明灯具，1个插座，由2个双控开关控制灯亮灭。维修电工从业务主管处领取任务书和材料清单，获取照明线路安装流程。根据任务书要求清点电工器件和材料，准备电工工具，按照工作计划和工作流程安装
7、照明线路。经调试正常后交付客户验收，填写客户验收单，作业完成后清理现场，规范填写工作记录并提交给业务主管。10仓库照明线路的安装与调试某仓库需要安装1盏照明灯具，2个插座，由2个双控开关、1个三控开关控制灯亮灭。维修电工从业务主管处领取任务书和材料清单，获取照明线路安装流程。根据任务书要求清点电工器件和材料，准备电工工具，按照工作计划和工作流程安装照明线路。经调试正常后交付客户验收，填写客户验收单，作业完成后清理现场，规范填写工作记录并提交给业务主管。10车间照明线路的安装与调试某车间需要6盏照明灯具，6盏灯具分为二组，每组3盏灯具，由2个双控开关控制灯亮灭。维修电工从业务主管处领取任务书和材
8、料清单，获取照明线路安装流程。根据任务书要求清点电工器件和材料，准备电工工具，按照工作计划和工作流程安装照明线路。经调试正常后交付客户验收，填写客户验收单，作业完成后清理现场，规范填写工作记录并提交给业务主管。10课程目标1.能在电气主管的指导下，阅读施工任务，阐述工作流程。2 .能根据配置单准备材料工具及施工元器件。3 .能在师傅指导下，实地勘察场地，合理确定元件的具体安装位置，并能要求施工。4 .能在施工过程当中执行安全操作规程和施工现场管理规定，按6S要求清理场地、归置物品。5 .能正确使用方法对电路功能进行测试。6 .能够在施工过程中遵守GB50259-96电气照明装置施工及验收规范要
9、求和GB50617-20010建筑电气照明装置施工与验收规范操作规范要求。7 .能保护施工现场环境、节约材料、节能环保。8 .能按照作业规程应用必要的标识和隔离措施，准备现场工作环境。学习内容L识读电路图。包括施工图纸，图形符号、文字符号及电流、电压和功率。2 .认识施工元器件的结构、工作原理、功率计算确定线径、器件选型、安装工艺/标准。3 .安全用电了解安全操作规程要求和施工规范。4 .常用电工工具的使用。低压验电器、螺钉旋具、电工钢丝钳、尖嘴钳、斜口钳、剥线钳、电工刀的使用5 .常用电工仪表的使用。电度表、万用表、兆欧表、单臂电桥、钳形电流表的使用6 .照明线路的安装、调试与维修。7 .职
10、业素质的养成待客礼仪、沟通技巧、职业操守（诚实守信、守时等）。参考性学习任务序号名称学时1书房照明线路的安装与调试522卧室照明线路的安装与调试263仓库照明线路的安装与调试244车间照明线路的安装与调试48教学实施建议1 .教学组织建议在真实工作情境或模拟工作情境下运用行动导向教学理念实施教学，采取2人/组的分组教学形式，学习和工作过程中注重学生职业素养的培养。2 .教学资源（1）场地与设备建议配置照明线路安装与调试实训室（1生/工位），实训室须具备良好的照明和通风条件，分为集中教学区、分组实训区、信息检索区、工具存放区、材料存放区、成果展示区，并配备多媒体教学设备。（2）工具与材料建议按工
11、位配备工具：电工常用工具（如电笔、剥线钳、尖嘴钳等等）、仪表（万用表、兆欧表等等）、安装工具（如冲击钻、切割机电钻、手锯、弯管弹簧、梯子等等）、劳保用品材料：导线、灯具、控制器件、保护器件、线槽、线管、绝缘材料、标签资料：任务单、施工图纸、电工安全操作规程、电工手册、电气安装施工规范等资料（3）教学资料建议教师课前准备任务单、施工图纸、电工安全操作规程、电工手册、电气安装施工规范等教学资料，必要时向学生提供。教学考核要求采用过程性考核和终结性考核相结合的方式。1 .过程性考核采用自我评价、小组评价和教师评价相结合的方式进行考核；让学生学会自我评价，教师要善于观察学生的学习过程，参照学生的自我评
12、价、小组评价进行总评并提出改进建议。（1）课堂考核：出勤、学习态度、课堂纪律，小组合作与展示等情况；（2）作业考核：工作页的完成、课后练习等情况；（3）阶段考核：纸笔测试、实操测试、口述测试。2 .终结性考核学生根据任务情境中的要求，编制安装与调试方案，并按照企业标准规范，在规定时间内完成具体照明线路安装与调试，完成后的照明线路工艺和性能满足客户需求。考核任务案例：楼梯灯（两地控制）的安装【情境描述】在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关KI开灯，人上了楼梯以后，能用上面的开关K2关灯；当下楼梯时，能用K2开灯，用KI关灯.主要材料如下：双联开关：2只白炽灯：1盏灯座：1个电路模拟板：1块导线：若干主要材料如下：主要电工工具1套万用表1块根据控制要求，预算200元左右。业务主管要求你完成此任务。【任务要求】请你根据任务的情境描述，在半天内完成：1 .根据任务的情境描述，列出需向客户询问的信息；2 .确定安装与调试方案，并写出理由；3 .根据你的方案，写出照明线路配置单，并说明理由；4 .列出安装与调试所需的工具和材料；5 .完成照明线路安装与调试，交付客户验收确认。【参考资料】作业过程中，你可以使用所有的常见资料。例如：任务单、施工图纸、电工安全操作规程、电工手册、电气安装施工规范等资料。
