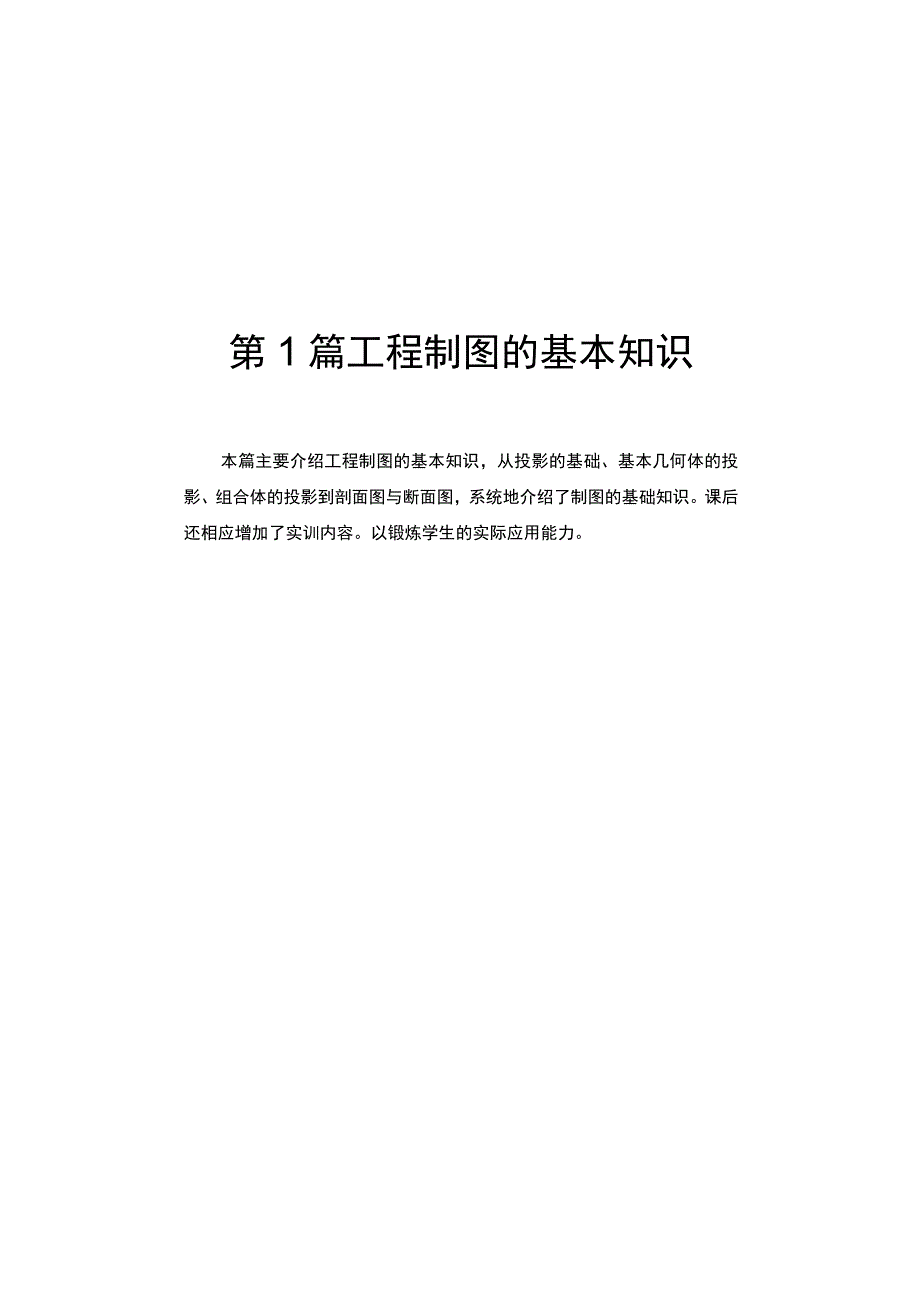

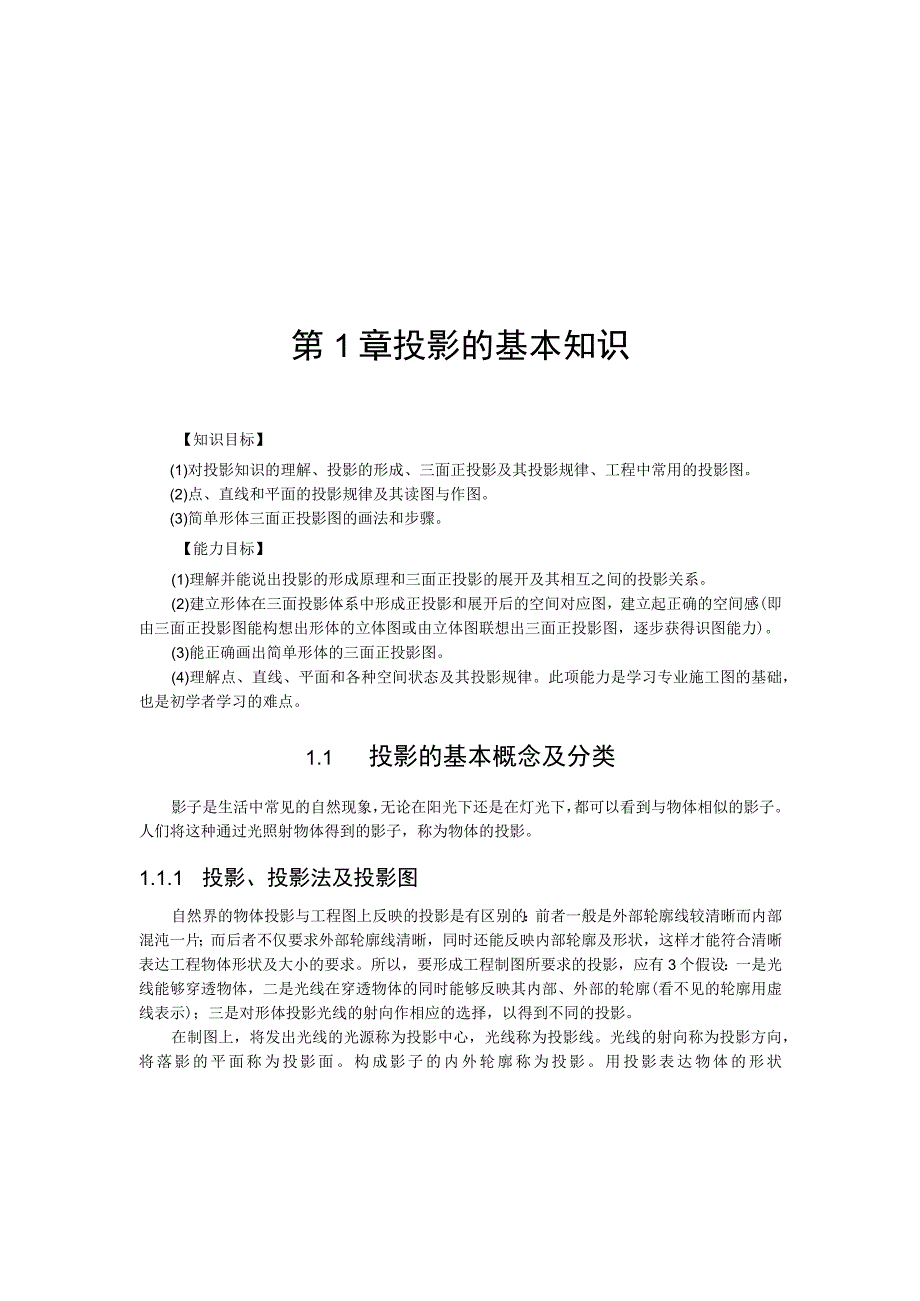

1、第1篇工程制图的基本知识本篇主要介绍工程制图的基本知识，从投影的基础、基本几何体的投影、组合体的投影到剖面图与断面图，系统地介绍了制图的基础知识。课后还相应增加了实训内容。以锻炼学生的实际应用能力。第1章投影的基本知识【知识目标】(1)对投影知识的理解、投影的形成、三面正投影及其投影规律、工程中常用的投影图。(2)点、直线和平面的投影规律及其读图与作图。(3)简单形体三面正投影图的画法和步骤。【能力目标】(1)理解并能说出投影的形成原理和三面正投影的展开及其相互之间的投影关系。(2)建立形体在三面投影体系中形成正投影和展开后的空间对应图，建立起正确的空间感(即由三面正投影图能构想出形体的立体图
2、或由立体图联想出三面正投影图，逐步获得识图能力)。(3)能正确画出简单形体的三面正投影图。(4)理解点、直线、平面和各种空间状态及其投影规律。此项能力是学习专业施工图的基础，也是初学者学习的难点。1.1 投影的基本概念及分类影子是生活中常见的自然现象，无论在阳光下还是在灯光下，都可以看到与物体相似的影子。人们将这种通过光照射物体得到的影子，称为物体的投影。1.1.1 投影、投影法及投影图自然界的物体投影与工程图上反映的投影是有区别的：前者一般是外部轮廓线较清晰而内部混沌一片；而后者不仅要求外部轮廓线清晰，同时还能反映内部轮廓及形状，这样才能符合清晰表达工程物体形状及大小的要求。所以，要形成工程

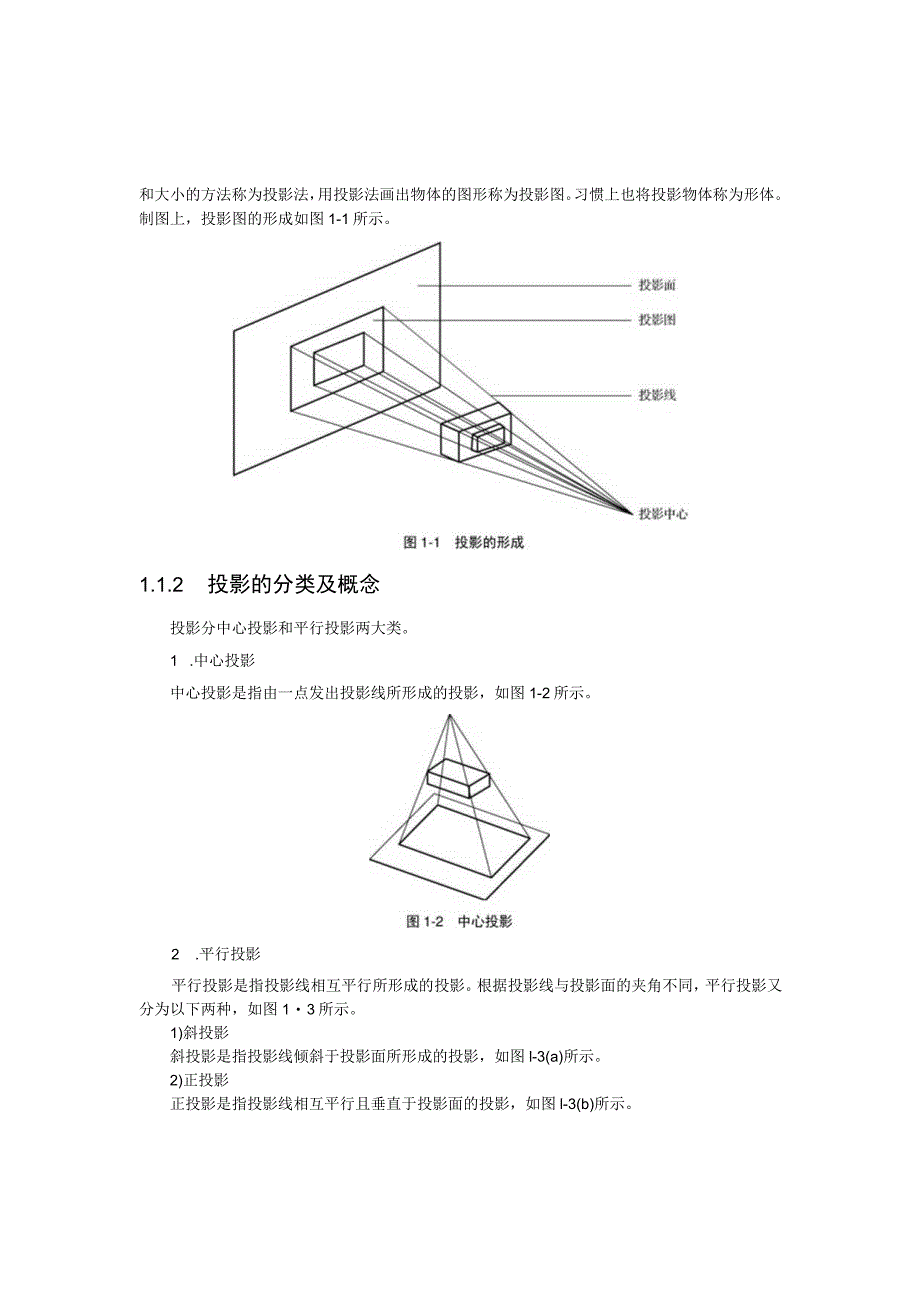

3、制图所要求的投影，应有3个假设：一是光线能够穿透物体，二是光线在穿透物体的同时能够反映其内部、外部的轮廓(看不见的轮廓用虚线表示)；三是对形体投影光线的射向作相应的选择，以得到不同的投影。在制图上，将发出光线的光源称为投影中心，光线称为投影线。光线的射向称为投影方向，将落影的平面称为投影面。构成影子的内外轮廓称为投影。用投影表达物体的形状和大小的方法称为投影法，用投影法画出物体的图形称为投影图。习惯上也将投影物体称为形体。制图上，投影图的形成如图1-1所示。1.1.2 投影的分类及概念投影分中心投影和平行投影两大类。1 .中心投影中心投影是指由一点发出投影线所形成的投影，如图1-2所示。2 .
4、平行投影平行投影是指投影线相互平行所形成的投影。根据投影线与投影面的夹角不同，平行投影又分为以下两种，如图13所示。1)斜投影斜投影是指投影线倾斜于投影面所形成的投影，如图l-3(a)所示。2)正投影正投影是指投影线相互平行且垂直于投影面的投影，如图l-3(b)所示。(a)斜投影图1-3平行投影1.1.3工程中常用的投影图为了清楚地表示不同的工程图样，满足工程建设的需要，在工程中人们利用上述投影方法，总结出4种常用投影图。1 .透视投影图透视投影是运用中心投影法绘制的单向投影图。它的优点是：形象逼真，有空间感，符合人的视觉习惯；其缺点是：作图费时，形体的尺寸不易度量。不能作为施工的依据，仅适用
5、于画大型建筑物的直观图及室内设计方案等。透视投影图如图1-4所示。2 .轴测投影图轴测投影是平行投影的一种，将物体放在3个坐标面和投影线都不平行的位置，使它的3个坐标面在一个投影上都能看到，从而具有立体感，称为轴测投影。这样绘制出的图形称为轴测图。它的特点是：作图较透视图简便，但立体感稍差，通常作为辅助图样。轴测投影图如图1-5所示。3 .正投影图运用正投影法使形体在相互垂直的多个投影面上得到的投影，然后按规则展开在一个平面上所得的正投影图，如图1-6所示。正投影图的特点是作图较以上各图简单，便于度量和标注尺寸，形体的平面平行于投影面时能够反映其实形，所以在工程上应用最多。但缺点是无立体感，需
6、多个正投影图结合起来分析才能得出立体形象。图1-4透视投影图图1-5轴测投影图图1-6正投影图4 .标高投影图标高投影图是一种单面正投影图，多用来表达地形及复杂曲面，它是假想用一组高差相等的水平面切割地面，将所得到的一系列交线(称为等高线)投射在水平投影上，并用数字标出这些等高线的高程而得到的投影图(常称为地形图)，如图1-7所示。1.2 正投影的基本特性正投影具有作图简便、度量性好、能反映实形等优点，所以在工程中得到广泛的应用。在如图l-8(a)所示的正投影状况下，空间点的投影仍然是点。空间的直线和平面的投影仍然是直线和平面。正投影的基本特性有以下3个要点。1.2.1 积聚性当直线和平面垂直
7、于投影面时，直线的投影将变为一点，平面的投影将变为一直线,如图l-8(b)所示。这种具有收缩和积聚的投影特性简称为积聚性。图1-8正投影的基本特性1.2.2 显实性当直线和平面平行于投影面时，它们的投影分别反映实长和实形，如图1-8(C)所示。在正投影中具有反映实长和实形的投影特性称为显实性。1.2.3 类似性当直线和平面既不垂直也不平行于投影面时，直线的投影要比实长短，平面投影要比实形的面积要小，但仍反映出直线和平面的类似形状。图l-8(d)所示投影中几何元素所具有的此类投影特性，称为类似性。1.3 三面正投影图为了反映形体的形状、大小和空间的位置情况，通常需要3个互相垂直的图来反映其投影。
8、1.3.1 三面投影体系和形体的投影1 .三面投影体系及投影面图1-9所示为由、KW平面所组成的三面投影体系。图中，代号为的水平位置平面，称为水平投影面(简称面)；代号为V且垂直于”的正立平面，称为正立投影面(简称V面)；代号为W同时垂直于”、V面的侧立平面，称为侧立投影面(简称W面)。2 .三面正投影的形成应用正投影法，形体在该体系中就会得到3个不同方向的正投影图，即从上到下得到反映顶面状况的面投影、从前向后得到反映前面状况的丫面投影、从左到右得到反映左侧面状况的W面投影，如图l-9(b)所示。3 .投影轴三面投影体系中，两个投影面之间的轴称为投影轴。如图l9(a)所示，投影面两两相交分别得
9、到X、KZ轴，三轴相交于。点称为投影原点。此时，若将投影轴当作数学上的空间坐标轴，就可确定形体的位置和大小了。4 .投影体系中形体长、宽、高的确定空间的形体都有长、宽、高3个方向的维度。为使绘制和识读方便，有必要对形体的长、宽、高作统一的约定：首先确定形体的正面(通常选择形体有特征的一面作为正面)，此时形体沿X轴方向左、右两侧面之间的距离称为长度，沿Y轴方向前、后两面之间的距离称为宽度，沿Z轴方向上、下两面之间的距离称为高度。1.3.2 三面投影体系的展开要得到需要的投影图，还应将图1-9中的形体移去并将三面投影体系按图1-9(C)所示的方法展开，即：V面不动，H、W面沿丫轴分开，各向下和向后
10、旋转90,与丫面共面，此时就得到所要求的平面投影图了。R注意：由于展开的关系，属于面的Y轴记为功轴，属于卬的Y轴记为丫卬轴(丫轴是“、W面的共有交线i),为了简化，投影面的边框可以不画，用投影轴划分投影，如图1-9(C)所示。从图l-9(d)所示的投影图可知，”、V面投影在X轴方向均反映形体的长度且互相对正；HW面投影在Z轴方向均反映形体的高度且互相平齐；”、卬面投影在丫轴方向均反映形体的宽度且彼此相等。这些关系称为三面正投影图的投影关系。为简明起见，可称为“长对正、高平齐、宽相等”。这9个字是绘制和识读投影图的重要规律。为了准确表达形体水平投影和侧立投影之间的投影关系，在作图时可以用过原点O
11、作45斜线的方法求得，该线称为投影传递线，用细线画出，两图之间的细线称为投影联系线。图1-9三面投影体系和形体的投影1.3.3 三面投影图上反映的方位从图1-9中可知形体的前、后、左、右、上、下6个方位。在三面投影图中都相应反映出其中的4个方位，如H面投影反映形体左、右、前、后的方位关系。要注意，此时的前方位位于H投影的下侧，这是由于“面向下旋转并展开的缘故，请对照图1-9及其展开过程进行联想。需要注意，在W投影上的前、后两方位，初学者常与左、右两方位相混淆。在投影图上识别形体的方位关系对于读图是很有帮助的。1.4 点、直线、平面的正投影规律复杂的形体都可看作由许多简单几何体组成。几何体又可看
12、作由平面、曲面、直线或曲线及点等几何元素所组成。因此，研究正投影规律应从简单的几何元素点、直线、平面开始。1.4.1 点的投影及标记点在任何投影面上的投影仍是点。图I/O所示为A点的三面投影立体图及其展开图。制图中规定，空间点用大写拉丁字母(如A、3、C、)表示；投影点用同名小写字母表示。为使各投影点号之间有所区别，将H面记为小b、；V面记为优、bc；W面记为hc-O点的投影用小圆圈画出，点号写在投影的近旁，并标在所属的投影面区域中。1.4.2 点的三面投影规律图l-10(a)所示为空间点A在三面投影体系中的投影，即过A点向”、KW面作垂线(称为投影联系线)，所交之点。、屐、。就是空间点A在3
13、个投影面上的投影。从图l-10(a)中直观图可看出，由投影线Aa、构成的平面P(AaZXa)与OX轴相交于,因2_LKPH,即P、V、H三面互相垂直，由立体几何知识可知，此三平面两两的交线互相垂直，即a,aOX.aaOX.优欧_LaXm故尸为矩形。当面旋转至与V面重合时徼不动，且xLOX的关系不变，所以优、ax、。三点共线，即aZ_LOX。同理，可得到优_LoZ,aaHOYa,avOYwo还可从图l-10(a)的直观图中可知：a,ax=a=O=aayuc=A。，反映A点到月面的距离;aa=a11O=aO=a,az=Aa,反映点到V面的距离；aaz=azO=aaH=Aa,反映A点到W面的距离。综
14、上所述，点的三面投影规律如下。(1)点的任意两面投影的连线垂直于相应的投影轴。(2)点的投影到投影轴的距离，反映点到相应投影面的距离。以上规律是“长对正、高平齐、宽相等”的理论所在。根据以上规律，只要已知点的任意两投影，即可求其第三投影。1.4.3 点的空间位置及相应投影点的空间位置有4种，包括点处悬空、点在投影面上、点在投影轴上、点在投影原点处。图1-10中的A处于悬空状态，而图1-11中的A点在投影面上、6点在投影轴上、。点在投影原点处。图111点在投影面、投影轴和投影原点处的投影1.4.4 点的投影与坐标研究点的坐标，也是研究点与投影面的相对位置。可把3个投影面看作坐标面，投影轴看作坐标
15、轴，如图1-11所示。 A点到W面的距离为X坐标。 A点到V面的距离为y坐标。 A点到”面的距离为Z坐标。空间点A用坐标表示，可写成4(xj,z)如己知一点A的三投影优、。，就可从图上量出该点的3个坐标；反之，如已知A点的3个坐标，就能作出该点的三面投影。1.4.5 两点的相对位置及重影1 .两点的相对位置空间两点的相对位置，可根据两点的3个坐标进行判别，由方位规律可知，X轴方向即指左右，Y轴方向指前后，Z轴方向指上下。从图l-12(a)中可看出，XSXb、yazazbt故知A点在8点的右后上方，图l-12(b)所示为其直观图。7图1-12两点的相对位置2 .重影点及其可见性当空间两点位于某一投影方向的同一条投影线上时，则此两点的投影重合，此重合的投影称为重影，空间的两点称为重影点。如图l-13(a)所示，A、8两点在同一投影线上，且A在B之上，则”面b两投影重合，此重合投影称为“面重影，但其他两面投影则不重合。至于力两点的可见性，可从图l-13(b)所示的V面投影或W面投影进行判别，由于优高于砥或/高于b),故知A点在上6点在下，回到重影处可知。为可见点
