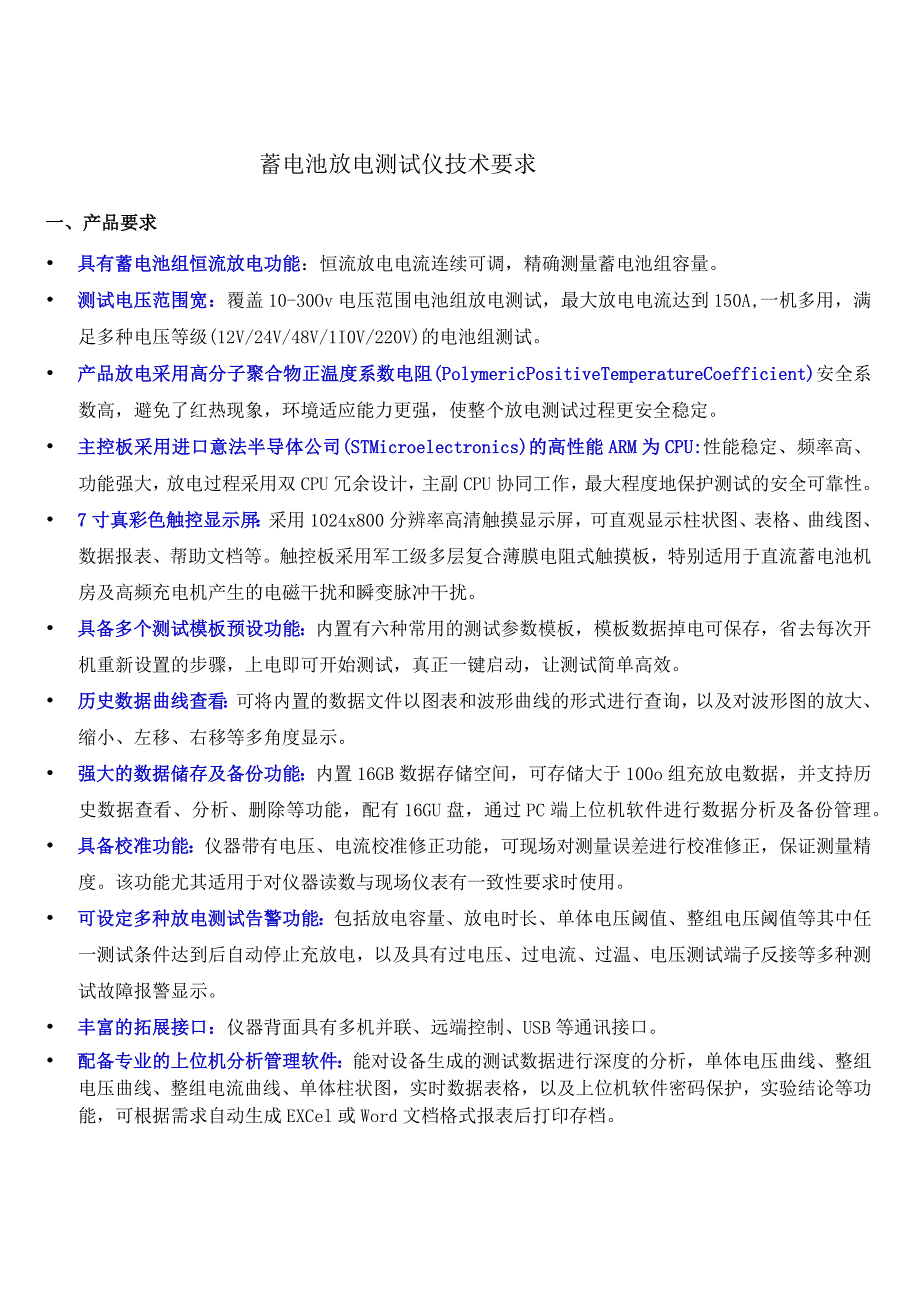

1、蓄电池放电测试仪技术要求一、产品要求 具有蓄电池组恒流放电功能：恒流放电电流连续可调，精确测量蓄电池组容量。 测试电压范围宽：覆盖10-30Ov电压范围电池组放电测试，最大放电电流达到150A,一机多用，满足多种电压等级(12V/24V/48V/1I0V/220V)的电池组测试。 产品放电采用高分子聚合物正温度系数电阻(PolymericPositiveTemperatureCoefficient)安全系数高，避免了红热现象，环境适应能力更强，使整个放电测试过程更安全稳定。 主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大，
2、放电过程采用双CPU冗余设计，主副CPU协同工作，最大程度地保护测试的安全可靠性。 7寸真彩色触控显示屏：采用1024x800分辨率高清触摸显示屏，可直观显示柱状图、表格、曲线图、数据报表、帮助文档等。触控板采用军工级多层复合薄膜电阻式触摸板，特别适用于直流蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。 具备多个测试模板预设功能：内置有六种常用的测试参数模板，模板数据掉电可保存，省去每次开机重新设置的步骤，上电即可开始测试，真正一键启动，让测试简单高效。 历史数据曲线查看：可将内置的数据文件以图表和波形曲线的形式进行查询，以及对波形图的放大、缩小、左移、右移等多角度显示。 强大的数据储存
3、及备份功能：内置16GB数据存储空间，可存储大于100o组充放电数据，并支持历史数据查看、分析、删除等功能，配有16GU盘，通过PC端上位机软件进行数据分析及备份管理。 具备校准功能：仪器带有电压、电流校准修正功能，可现场对测量误差进行校准修正，保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。 可设定多种放电测试告警功能：包括放电容量、放电时长、单体电压阈值、整组电压阈值等其中任一测试条件达到后自动停止充放电，以及具有过电压、过电流、过温、电压测试端子反接等多种测试故障报警显示。 丰富的拓展接口：仪器背面具有多机并联、远端控制、USB等通讯接口。 配备专业的上位机分析管理

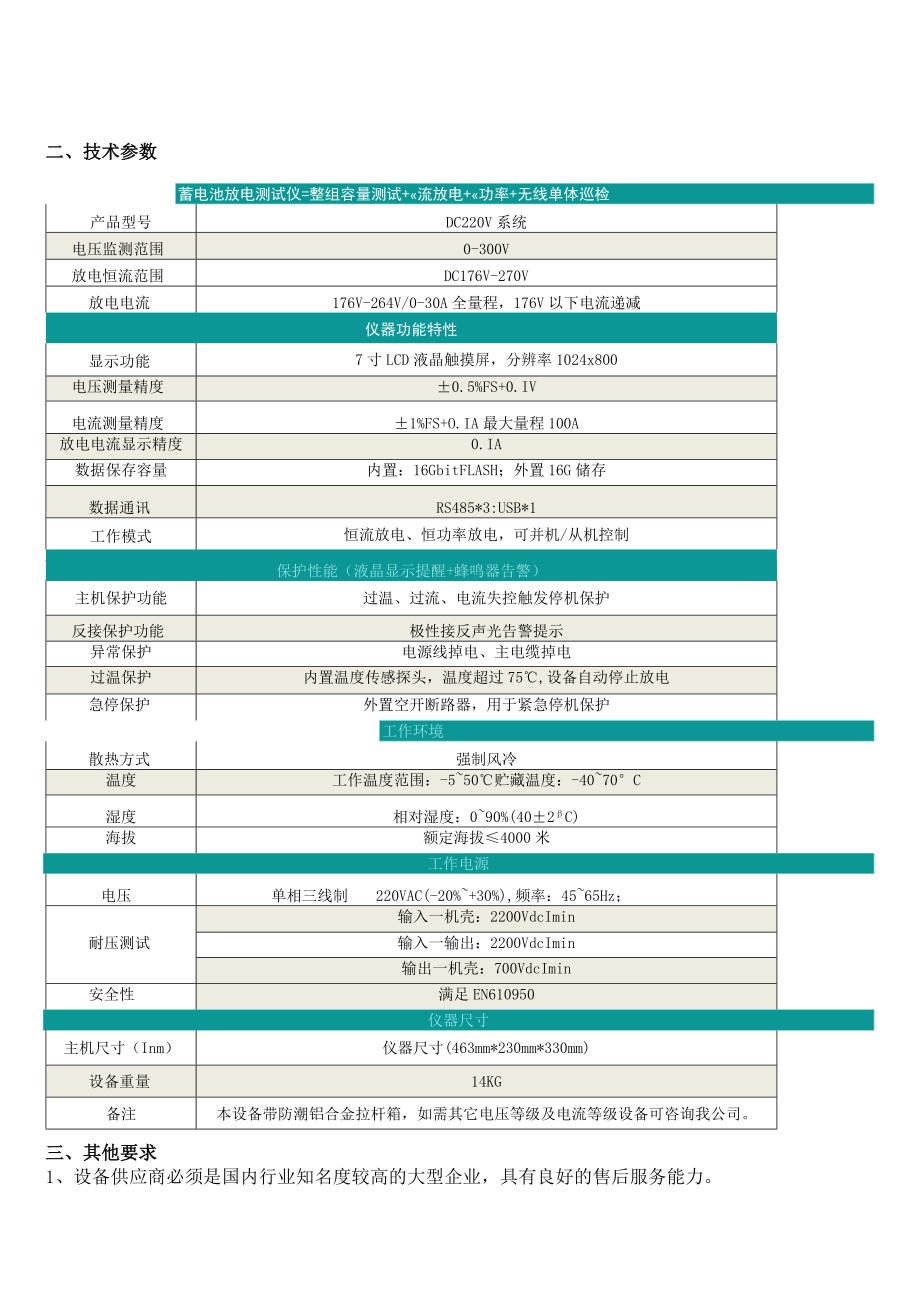

4、软件：能对设备生成的测试数据进行深度的分析，单体电压曲线、整组电压曲线、整组电流曲线、单体柱状图，实时数据表格，以及上位机软件密码保护，实验结论等功能，可根据需求自动生成EXCel或Word文档格式报表后打印存档。二、技术参数蓄电池放电测试仪=整组容量测试+流放电+功率+无线单体巡检产品型号DC220V系统电压监测范围0-300V放电恒流范围DC176V-270V放电电流176V-264V/0-30A全量程，176V以下电流递减仪器功能特性显示功能7寸LCD液晶触摸屏，分辨率1024x800电压测量精度0.5%FS+0.IV电流测量精度1%FS+O.IA最大量程100A放电电流显示精度0.IA
5、数据保存容量内置：16GbitFLASH；外置16G储存数据通讯RS485*3:USB*1工作模式恒流放电、恒功率放电，可并机/从机控制保护性能（液晶显示提醒+蜂鸣器告警）主机保护功能过温、过流、电流失控触发停机保护反接保护功能极性接反声光告警提示异常保护电源线掉电、主电缆掉电过温保护内置温度传感探头，温度超过75,设备自动停止放电急停保护外置空开断路器，用于紧急停机保护工作环境散热方式强制风冷温度工作温度范围：-550贮藏温度：-4070C湿度相对湿度：090%(402C)海拔额定海拔4000米工作电源电压单相三线制220VAC(-20%+30%),频率：4565Hz；输入一机壳：2200V

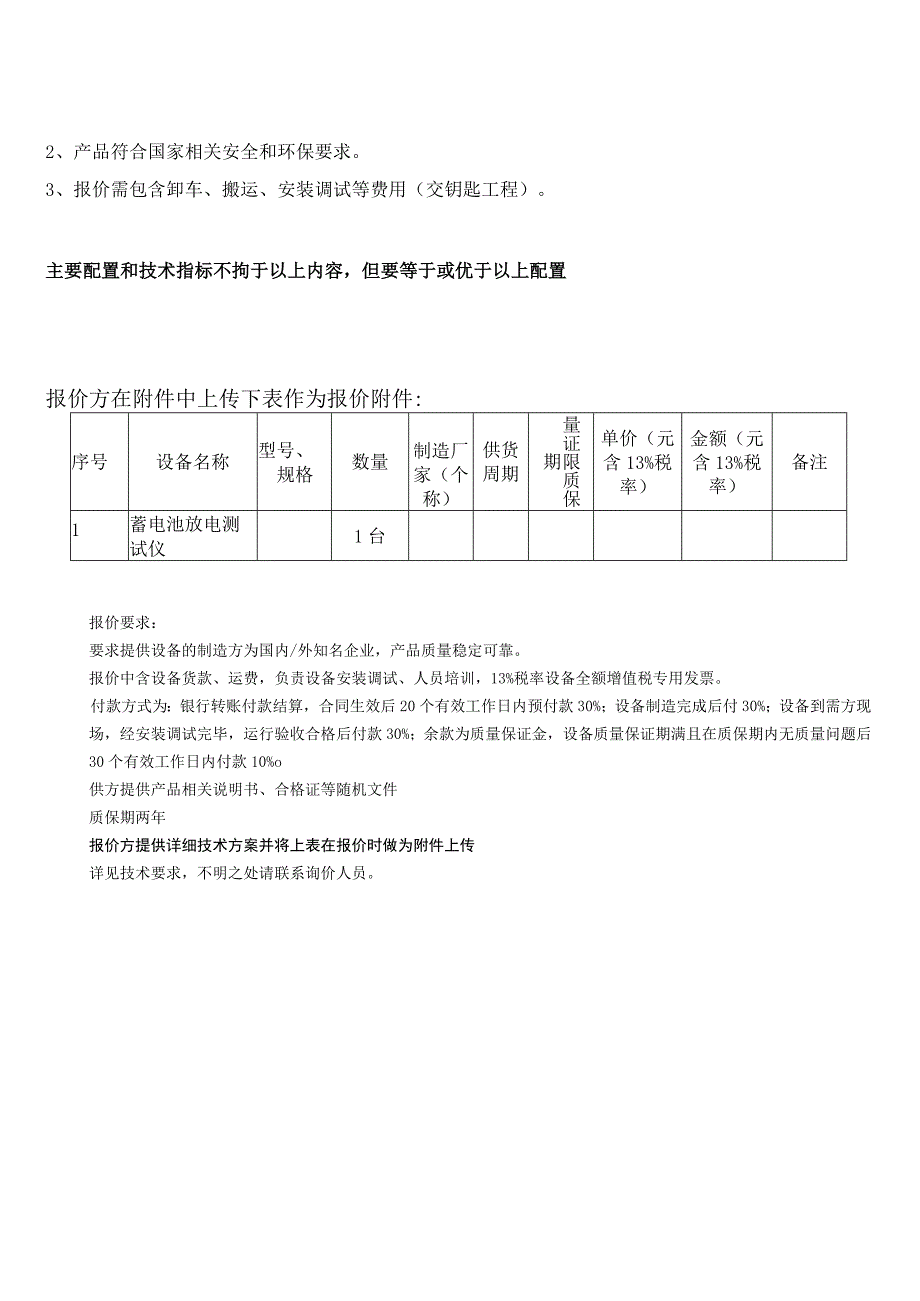

6、dcImin耐压测试输入一输出：2200VdcImin输出一机壳：700VdcImin安全性满足EN610950仪器尺寸主机尺寸（Inm）仪器尺寸(463mm*230mm*330mm)设备重量14KG备注本设备带防潮铝合金拉杆箱，如需其它电压等级及电流等级设备可咨询我公司。三、其他要求1、设备供应商必须是国内行业知名度较高的大型企业，具有良好的售后服务能力。2、产品符合国家相关安全和环保要求。3、报价需包含卸车、搬运、安装调试等费用（交钥匙工程）。主要配置和技术指标不拘于以上内容，但要等于或优于以上配置报价方在附件中上传下表作为报价附件:序号设备名称型号、规格数量制造厂家（个称）供货周期量证限
7、质保期单价（元含13%税率）金额（元含13%税率）备注1蓄电池放电测试仪1台报价要求：要求提供设备的制造方为国内/外知名企业，产品质量稳定可靠。报价中含设备货款、运费，负责设备安装调试、人员培训，13%税率设备全额增值税专用发票。付款方式为：银行转账付款结算，合同生效后20个有效工作日内预付款30%；设备制造完成后付30%；设备到需方现场，经安装调试完毕，运行验收合格后付款30%；余款为质量保证金，设备质量保证期满且在质保期内无质量问题后30个有效工作日内付款10%o供方提供产品相关说明书、合格证等随机文件质保期两年报价方提供详细技术方案并将上表在报价时做为附件上传详见技术要求，不明之处请联系询价人员。
