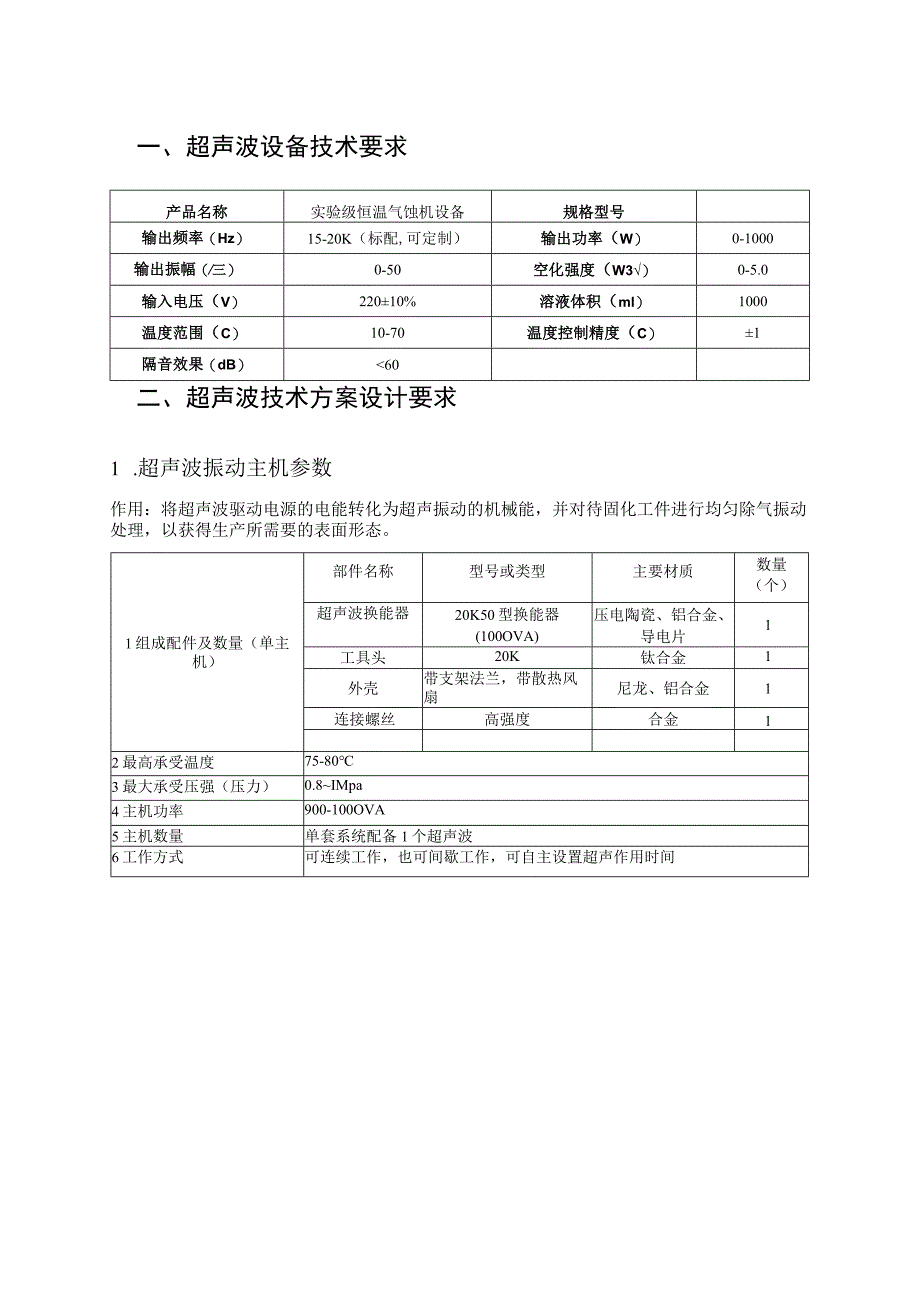

1、一、超声波设备技术要求产品名称实验级恒温气蚀机设备规格型号输出频率（Hz）15-20K（标配,可定制）输出功率（W）0-1000输出振幅（三）0-50空化强度（W3）0-5.0输入电压（V）22010%溶液体积（ml）1000温度范围（C）10-70温度控制精度（C）1隔音效果（dB）60二、超声波技术方案设计要求1 .超声波振动主机参数作用：将超声波驱动电源的电能转化为超声振动的机械能，并对待固化工件进行均匀除气振动处理，以获得生产所需要的表面形态。1组成配件及数量（单主机）部件名称型号或类型主要材质数量（个）超声波换能器20K50型换能器(100OVA)压电陶瓷、铝合金、导电片1工具头20

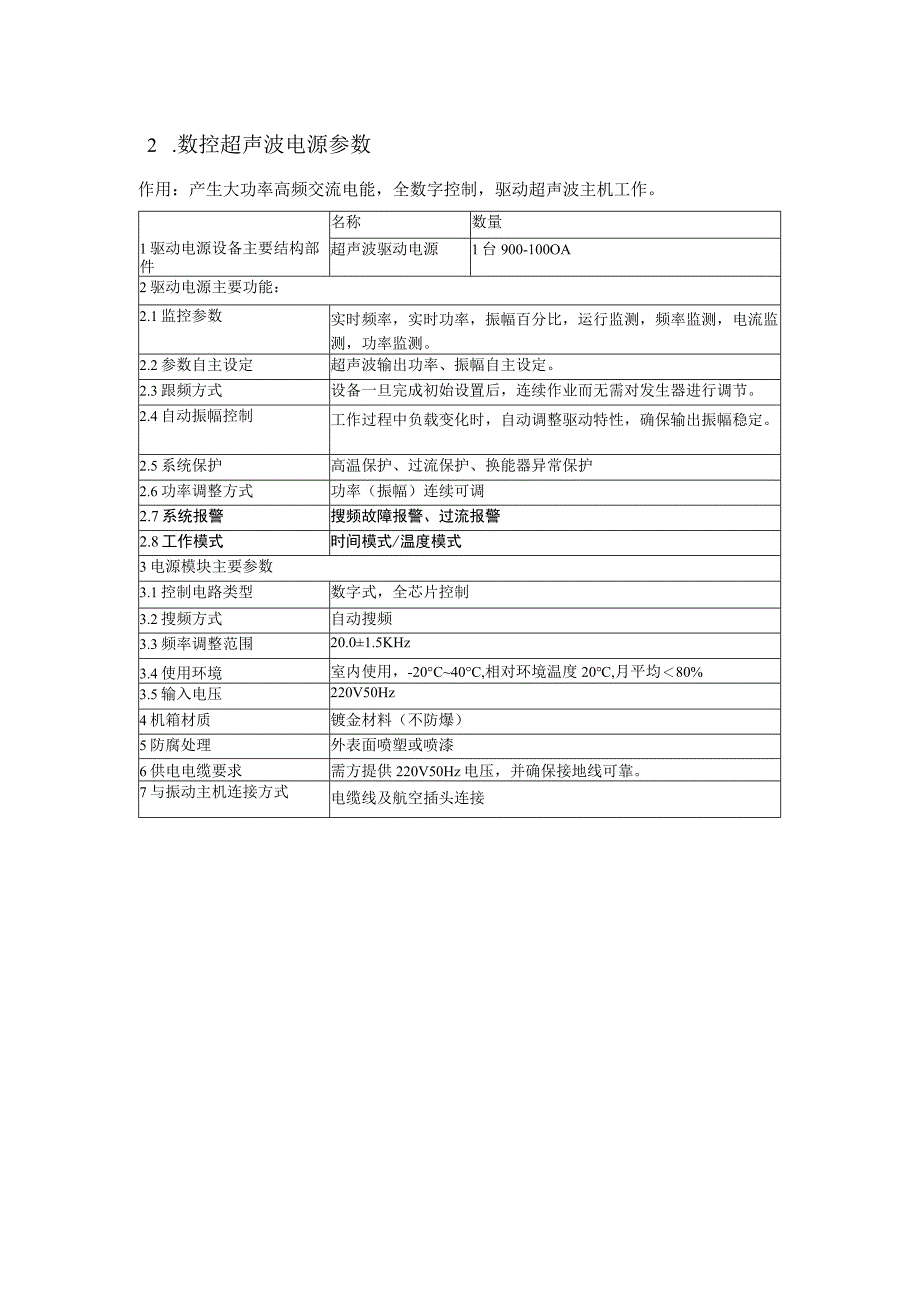

2、K钛合金1外壳带支架法兰，带散热风扇尼龙、铝合金1连接螺丝高强度合金12最高承受温度75-803最大承受压强（压力）0.8IMpa4主机功率900-100OVA5主机数量单套系统配备1个超声波6工作方式可连续工作，也可间歇工作，可自主设置超声作用时间2 .数控超声波电源参数作用：产生大功率高频交流电能，全数字控制，驱动超声波主机工作。1驱动电源设备主要结构部件名称数量超声波驱动电源1台900-100OA2驱动电源主要功能：2.1监控参数实时频率，实时功率，振幅百分比，运行监测，频率监测，电流监测，功率监测。2.2参数自主设定超声波输出功率、振幅自主设定。2.3跟频方式设备一旦完成初始设置后，连
3、续作业而无需对发生器进行调节。2.4自动振幅控制工作过程中负载变化时，自动调整驱动特性，确保输出振幅稳定。2.5系统保护高温保护、过流保护、换能器异常保护2.6功率调整方式功率（振幅）连续可调2.7系统报警搜频故障报警、过流报警2.8工作模式时间模式/温度模式3电源模块主要参数3.1控制电路类型数字式，全芯片控制3.2搜频方式自动搜频3.3频率调整范围20.01.5KHz3.4使用环境室内使用，-20C40C,相对环境温度20,月平均80%3.5输入电压220V50Hz4机箱材质镀金材料（不防爆）5防腐处理外表面喷塑或喷漆6供电电缆要求需方提供220V50Hz电压，并确保接地线可靠。7与振动主机连接方式电缆线及航空插头连接
