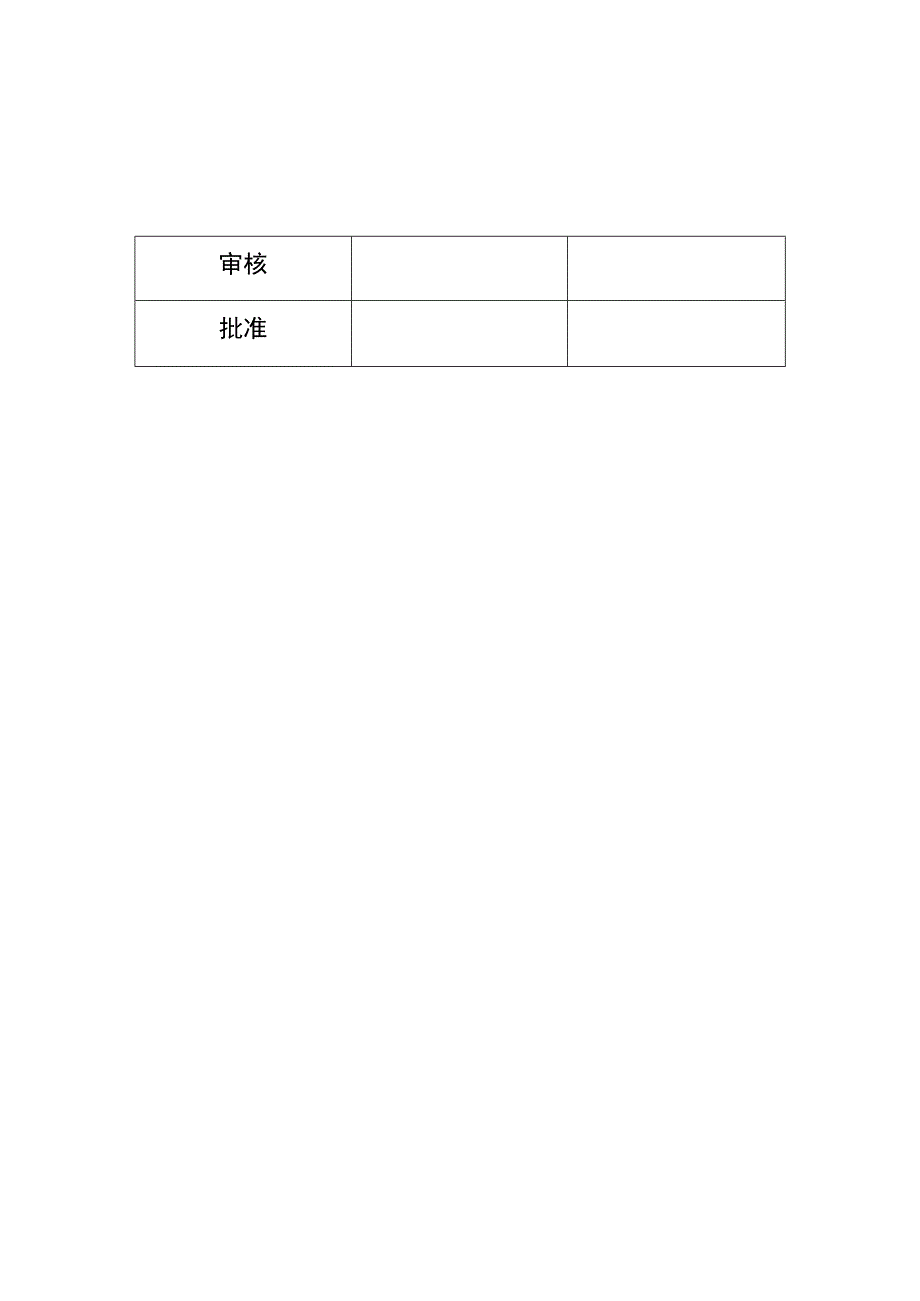

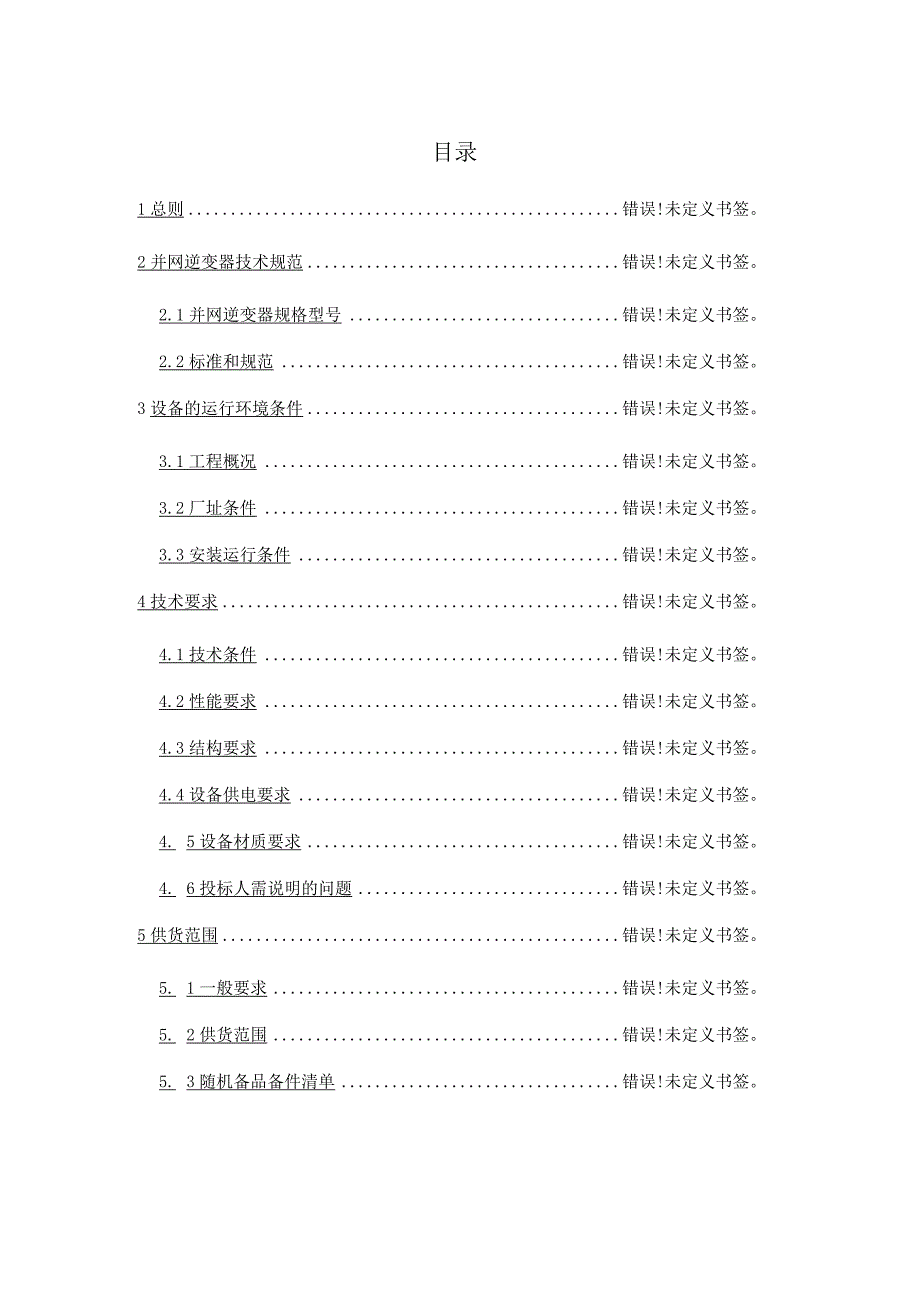

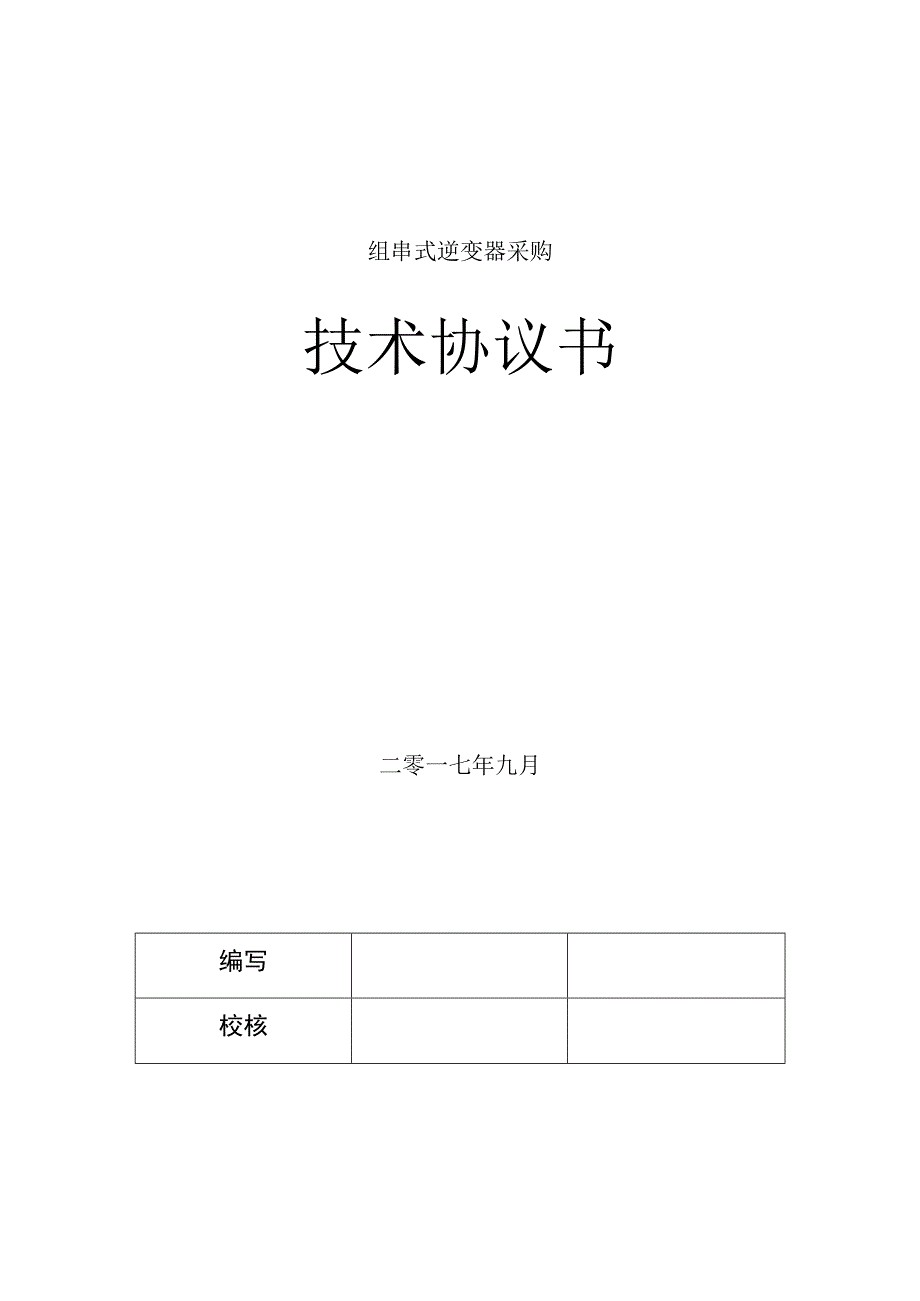

1、组串式逆变器采购技术协议书二零一七年九月编写校核审核批准目录1总则错误!未定义书签。2并网逆变器技术规范错误!未定义书签。2.1并网逆变器规格型号错误!未定义书签。2.2标准和规范错误!未定义书签。3设备的运行环境条件错误!未定义书签。3.1工程概况错误!未定义书签。3.2厂址条件错误!未定义书签。3.3安装运行条件错误!未定义书签。4技术要求错误!未定义书签。4.1技术条件错误!未定义书签。4.2性能要求错误!未定义书签。4.3结构要求错误!未定义书签。4.4设备供电要求错误!未定义书签。4. 5设备材质要求错误!未定义书签。4. 6投标人需说明的问题错误!未定义书签。5供货范围错误!未定义
2、书签。5. 1一般要求错误!未定义书签。5. 2供货范围错误!未定义书签。5. 3随机备品备件清单错误!未定义书签。5. 4专用工器具错误!未定义书签。6. 2工厂检验错误!未定义书签。7. 3设备监造错误!未定义书签。6.4投标人实施的试验和检验错误!未定义书签。6. 5运输和开箱检验错误!未定义书签。7性能验收试验错误!未定义书签。6.1 概述错误!未定义书签。6.2 预调试错误!未定义书签。7. 3功能性检验错误!未定义书签。8. 4试运行期的检杳错误!未定义书签。9. 5最终验收错误!未定义书签。8油漆、包装和运输错误!未定义书签。10. 1油漆和防腐错误!未定义书签。8. 2包装错误
3、!未定义书签。8.3运输错误!未定义书签。9技术资料和交付进度错误!未定义书签。9. 1一般要求错误!未定义书签。10. 2卖方应提供的技术文件内容、数量、时间错误!未定义书签。10交货进度错误!未定义书签。11技术服务和联络错误!未定义书签。ILl卖方现场技术服务错误!未定义书签。11.2培训错误!未定义书签。11.4售后服务错误!未定义书签。12分包商/外购部件情况错误!未定义书签。13大件部件情况错误!未定义书签。14技术规范书的基本响应方式错误!未定义书签。15技术差异表错误!未定义书签。1总则1.1 本招标文件适用于本次50MWP光伏发电项目框架招标的组串式逆变器，它提出了该设备的功
4、能设计、结构、性能、安装和试验等方面的技术要求。1.2 招标文件所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节做出规定，也未充分地详述有关标准和规范的条文，但卖方应保证提供符合本招标文件和工业标准的功能齐全的优质产品,对国家有关安全、环保等强制性标准，必须满足其要求。3如卖方没有对本招标文件提出书面异议（或差异），买方则可认为卖方完全接受和同意本招标文件的要求。如有差异（无论多少），均应填写到本招标文件的第15章差异表中。1.4卖方对供货范围内的所有产品负有全责，包括对外采购的产品。分包与外购部件推荐不少于三家，列入本规范书第12章节分包商/外购部件中。对外采购的主要产品制造商应
5、征得买方的认可。1.5 卖方执行本招标文件所列标准，有差异时，按较高标准执行。合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求,在设备投料生产前，卖方应在设计上进行修改。卖方应满足买方的合理要求，除重大修改外，应不涉及商务问题。1.7卖方提供的资料应使用国家法定单位制即国际单位制（语言为中文），进口部件的外文图纸及文件应由卖方免费翻译成中文，随同原文一并提交买方。提供的技术文件及图纸除纸质版外（包括配套的外购设备和部件原产商的技术文件及图纸），还应提供一份相同内容的电子光盘，技术文件及图纸中的计量单位按法定计量单位。电子版图纸格式须为AutoCAD版本的dwg格式；文字版本须为
6、OfficeWOrCi或EXCel格式。图纸及文本文件均应可编辑。1.8语言投标人与招标代理和本项目涉及的其他中方机构之间的所有文件、信函、传真、电子邮件、图纸及信件均以中文为准。无论何时需要对合同条款进行编写、标注也应使用中文，如必须使用中英文对照文本，则以中文为准。1.9 卖方应有IGW以上组串式逆变器的运行业绩，具有2个或以上组串式逆变器成功运行5年或以上的业绩者将被优先考虑。1.10 投标人应为本次投标的逆变器提供至少5年质保期服务。2并网逆变器技术规范并网逆变器规格型号单台组串式逆变器额定容量：3-50kW序号型号投标方响应13kW24kW35kW4IOkW515kW620kW725
7、kW833kW940kW1050kW11其他逆变器工作温度范围不小于-25至60。为避免高温环境下降额运行导致的发电量损失，要求组串式逆变器在45C具备Ll倍过载连续运行能力，50C具备额定功率连续运行能力。标准和规范除本规范对标准和规程另有规定，合同项下所使用和提供的所有设备、器件、材料和所有设计计算及试验应根据以下最新版本的标准和规程或经批准的其他标准或同等的适用于制造国的其他相关标准。如提供的设备或材料不符合如下标准，其建议标准和以下标准之间的所有详细区别应予以说明，投标人应就其可能影响设备设计或性能内容的标准用中文文本提供给招标人，供其批准。主要引用标准如下：GB4208外壳防护等级（
8、IP代码）GB/T2423电工电子产品基本环境试验规程Q/GDW617光伏电站接入电网技术规定Q/GDW618光伏电站接入电网测试规程GB/T19964-2012光伏发电站接入电力系统技术规定GB19517-2009国家电气设备安全技术规范IEC62109-1/2光伏发电专用逆变器的安全NB/T32004-2013光伏发电并网逆变器技术规范CNCACTS0004-2011并网光伏发电专用逆变器技术条件IEC62116-2008光伏并网系统用逆变器防孤岛测试方法GB17799电磁兼容通用标准IEC61000-6电磁兼容通用标准GB/T14549电能质量公用电网谐波GB/T15543电能质量三相电
9、压不平衡GB/T12326电能质量电压波动和闪变GB/T24337电能质量公用电网间谐波GB/T12325电能质量供电电压允许偏差GB/T15945电能质量电力系统频率偏差IEC60269低压熔断器GB7251低压成套开关设备国家标准IEC60439低压开关设备和控制设备成套装置JJG842直流电能表DL/T614多功能电能表DL/T448电能计量装置技术管理规定GB/T178830.2s和0.5s级静止式交流有功电度表GB/T20513光伏系统性能监测测量、数据交换和分析导则DL/T621-1997交流电气装置的接地GB11032交流无间隙金属氧化物避雷器SJ/T11127光伏(PV)发电系
10、统过电保护一导则YD5098通信局(站)防雷与地接工程设计规范GB/T191包装储运图示标志GB/T13384机电产品包装通用技术条件GB/T3873通信设备产品包装通用技术条件2设备的运行环境条件工程概况广东及周边地区分布式光伏发电项目3.2厂址地址广东及周边地区3.3安装运行条件环境湿度(Tlo0%工作温度范围-25+60C防护等级IP654技术要求4.1技术条件并网逆变器是光伏发电系统中的核心设备，必须采用高品质性能良好的成熟产品。逆变器将光伏方阵产生的直流电(DC)逆变为三相或单相正弦交流电(AC),输出符合电网要求的电能。逆变器技术参数及性能应满足以下要求。4.1.1单台组串式逆变器
11、的额定容量为3-50kW,并具备110%的长期持续过载运行能力，散热方式须采用强制风冷方式。卖方需承诺投标产品在45C具备1.1倍长期过载连续运行能力，50具备额定功率连续运行能力。4.L2逆变器向当地交流负荷提供电能和向电网送出电能的质量，在谐波、电压偏差、电压不平衡、电压波动等方面，需满足现行国家标准GB/T14549-93电能质量公用电网谐波、GB/T12325-2008电能质量供电电压偏差、GB/T15543-2008电能质量三相电压不平衡、GB/T12326-2008电能质量电压波动和闪变的有关规定。4.L3逆变器的安装应简便，支持壁挂式、抱箍式安装。逆变器作为不可分割的整体由卖方成
12、套提供，不允许进行任何形式的拆分、分包或外协、。逆变器的容量、安规、降额系数等必须严格匹配。逆变器的输入接口为逆变器直流输入侧的成套光伏连接器，为保证连接的可靠性以及便利性,必须采用MC4端子,输出接口为组串式逆变器的交流总输出。组串式逆变器作为不可分割的成套设备，其内部的所有机械、电气、通信、外壳、接地等连接和配合均属于投标方的责任范畴，与招标方无关。4.1.4单台组串式逆变器MPPT路数，上3，可接入组串路数22-104. 1.5逆变器应具有有功功率输出控制功能，并能远程控制。所有逆变器的通信协议须无条件向招标方开放。5. 1.6逆变器应选用技术先进且成熟的已有多项成功应用经验的设备。6.
13、 1.7逆变器要求能够自动化运行，运行状态可视化程度高。逆变器应提供液晶显示屏（LCD）和轻触按键组合作为人机界面。显示屏可清晰显示实时各项运行数据，实时故障数据，历史故障数据，总发电量数据，历史发电量（按月、按年查询）数据，数据存储时间应不少于10年,可于后台存储。4.1.8 逆变器要求具有故障数据自动记录存储功能。4.1.9 逆变器本体要求具有直流输入分断开关。组串式逆变器宜在直流侧配置高品质光伏专用熔断器和直流输入分断开关。4.1.10逆变器应具有极性反接保护、短路保护、过载保护、恢复并网保护、孤岛效应保护、过温保护、交流过流及直流过流保护、直流母线过电压保护、电网断电、电网过欠压、电网
14、过欠频、低电压穿越、PlD防护、光伏阵列及逆变器本身的绝缘检测、残余电流检测及保护功能等，并相应给出各保护功能动作的条件和工况（即何时保护动作、保护时间、自恢复时间等）。4.1.11并网逆变器是光伏电站的主要设备，至少应具备本技术规范书中要求的第三方认证并提供相关的型式试验报告。投标并网逆变器需要做的认证测试标准包括：CGCGF004:2011并网光伏发电专用逆变器技术条件、Q/GDW617-2011光伏电站接入电网技术规定、GB/T19964-2012光伏发电站接入电力系统技术规定、NB/T32004-2013光伏发电并网逆变器技术规范、IEC62109-1/2光伏发电专用逆变器的安全、GB/T17799.2或其等效标准IEC61000-6-2.GB17799.3或其等效标准IEC61000-6-3等。招标方认可的第三方检测机构为中国电力科学研究院国家能源太阳能发电研发（实验）中心、中国质量认证中心（简称CQC）北京鉴衡认证中心有限公司（简称CGC）、莱茵技术（上海）有限公司（简称TiJV莱茵）、南德认证检测（中国）有限公司（简称TUV南德）、美国UnderWriterSLaboratoriesInc.（简称美国UL）、加拿大CanadianStandardsAssociation（简称加拿大CSA）等。其中，低（零）电压穿越报告必须由中国电力科学研究院按照GB/T
