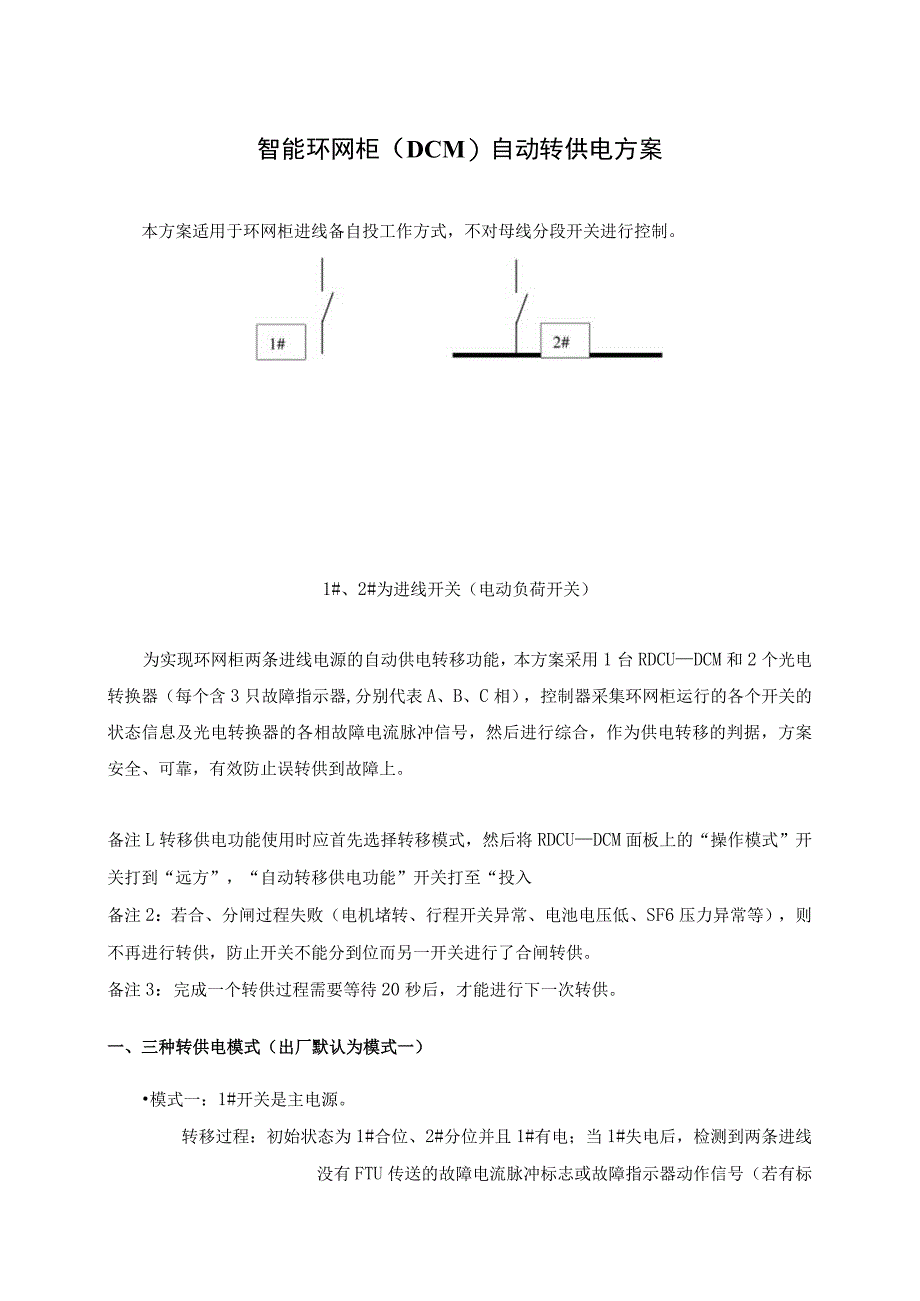

智能环网柜(DCM)自动转供电方案(202X年).docx_第1页
第1页 / 共4页

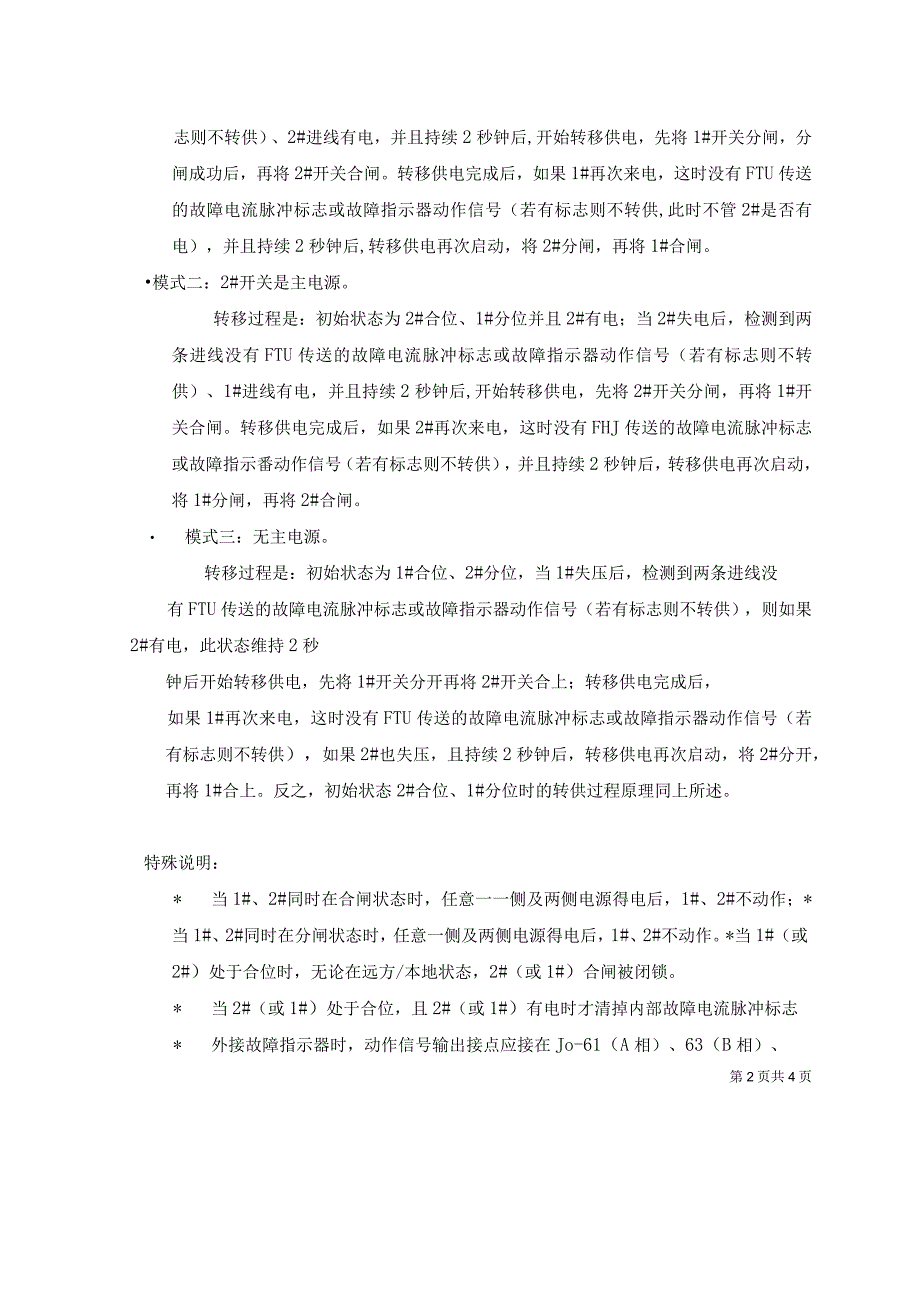

智能环网柜(DCM)自动转供电方案(202X年).docx_第2页
第2页 / 共4页

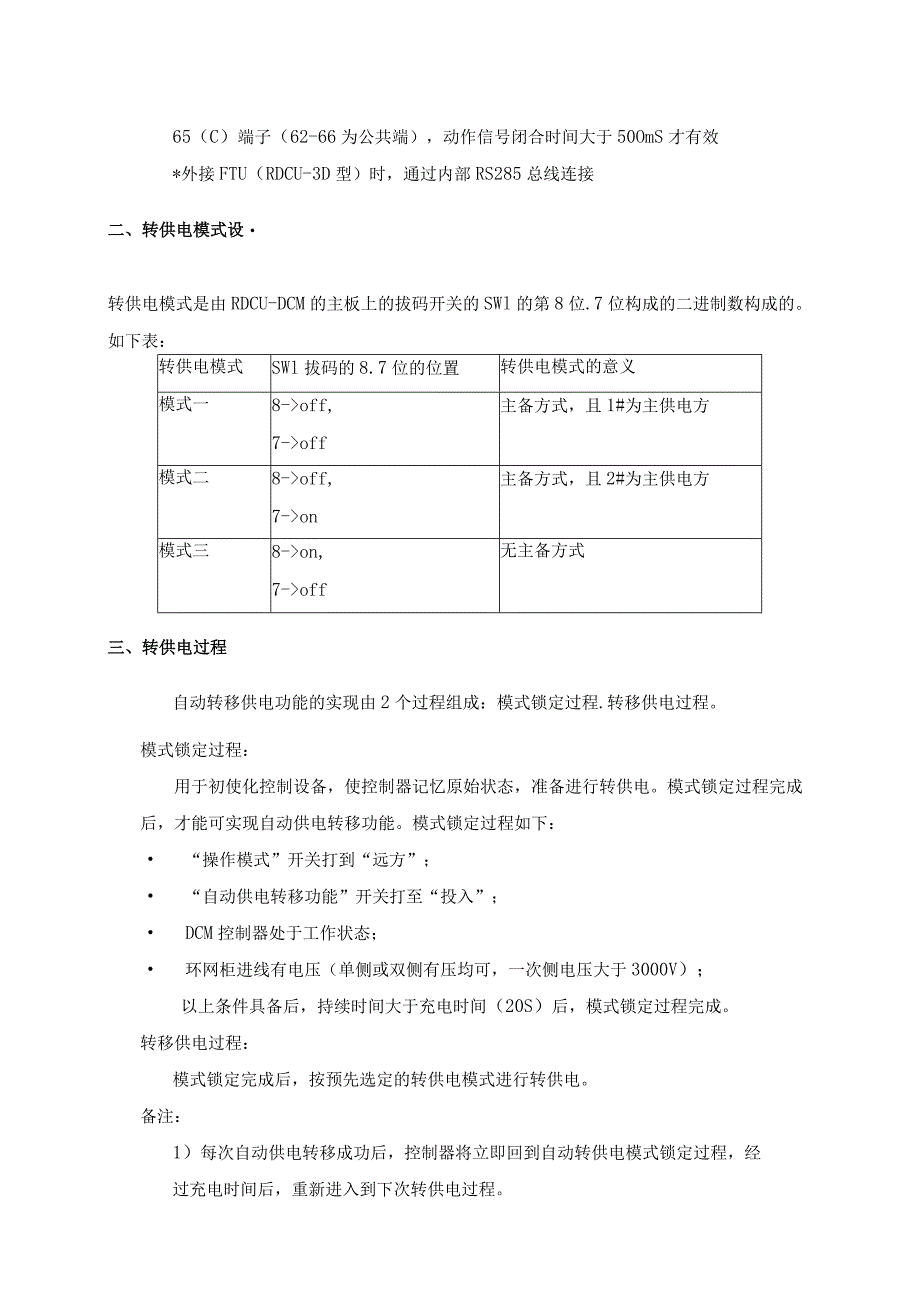

智能环网柜(DCM)自动转供电方案(202X年).docx_第3页
第3页 / 共4页
智能环网柜(DCM)自动转供电方案(202X年).docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《智能环网柜(DCM)自动转供电方案(202X年).docx》由会员分享,可在线阅读,更多相关《智能环网柜(DCM)自动转供电方案(202X年).docx(4页珍藏版)》请在第壹文秘上搜索。

1、智能环网柜(DCM)自动转供电方案本方案适用于环网柜进线备自投工作方式,不对母线分段开关进行控制。1#、2#为进线开关(电动负荷开关)为实现环网柜两条进线电源的自动供电转移功能,本方案采用1台RDCUDCM和2个光电转换器(每个含3只故障指示器,分别代表A、B、C相),控制器采集环网柜运行的各个开关的状态信息及光电转换器的各相故障电流脉冲信号,然后进行综合,作为供电转移的判据,方案安全、可靠,有效防止误转供到故障上。备注L转移供电功能使用时应首先选择转移模式,然后将RDCUDCM面板上的“操作模式”开关打到“远方”,“自动转移供电功能”开关打至“投入备注2:若合、分闸过程失败(电机堵转、行程开

2、关异常、电池电压低、SF6压力异常等),则不再进行转供,防止开关不能分到位而另一开关进行了合闸转供。备注3:完成一个转供过程需要等待20秒后,才能进行下一次转供。一、三种转供电模式(出厂默认为模式一)模式一:1#开关是主电源。转移过程:初始状态为1#合位、2#分位并且1#有电;当1#失电后,检测到两条进线没有FTU传送的故障电流脉冲标志或故障指示器动作信号(若有标志则不转供)、2#进线有电,并且持续2秒钟后,开始转移供电,先将1#开关分闸,分闸成功后,再将2#开关合闸。转移供电完成后,如果1#再次来电,这时没有FTU传送的故障电流脉冲标志或故障指示器动作信号(若有标志则不转供,此时不管2#是否

3、有电),并且持续2秒钟后,转移供电再次启动,将2#分闸,再将1#合闸。模式二:2#开关是主电源。转移过程是:初始状态为2#合位、1#分位并且2#有电;当2#失电后,检测到两条进线没有FTU传送的故障电流脉冲标志或故障指示器动作信号(若有标志则不转供)、1#进线有电,并且持续2秒钟后,开始转移供电,先将2#开关分闸,再将1#开关合闸。转移供电完成后,如果2#再次来电,这时没有FHJ传送的故障电流脉冲标志或故障指示番动作信号(若有标志则不转供),并且持续2秒钟后,转移供电再次启动,将1#分闸,再将2#合闸。模式三:无主电源。转移过程是:初始状态为1#合位、2#分位,当1#失压后,检测到两条进线没有

4、FTU传送的故障电流脉冲标志或故障指示器动作信号(若有标志则不转供),则如果2#有电,此状态维持2秒钟后开始转移供电,先将1#开关分开再将2#开关合上;转移供电完成后,如果1#再次来电,这时没有FTU传送的故障电流脉冲标志或故障指示器动作信号(若有标志则不转供),如果2#也失压,且持续2秒钟后,转移供电再次启动,将2#分开,再将1#合上。反之,初始状态2#合位、1#分位时的转供过程原理同上所述。特殊说明:* 当1#、2#同时在合闸状态时,任意一一侧及两侧电源得电后,1#、2#不动作;*当1#、2#同时在分闸状态时,任意一侧及两侧电源得电后,1#、2#不动作。*当1#(或2#)处于合位时,无论在

5、远方/本地状态,2#(或1#)合闸被闭锁。* 当2#(或1#)处于合位,且2#(或1#)有电时才清掉内部故障电流脉冲标志* 外接故障指示器时,动作信号输出接点应接在Jo-61(A相)、63(B相)、第2页共4页65(C)端子(62-66为公共端),动作信号闭合时间大于50OmS才有效*外接FTU(RDCU-3D型)时,通过内部RS285总线连接二、转供电模式设转供电模式是由RDCU-DCM的主板上的拔码开关的SWl的第8位.7位构成的二进制数构成的。如下表:转供电模式SWl拔码的8.7位的位置转供电模式的意义模式一8-off,7-off主备方式,且1#为主供电方模式二8-off,7-on主备方

6、式,且2#为主供电方模式三8-on,7-off无主备方式三、转供电过程自动转移供电功能的实现由2个过程组成:模式锁定过程.转移供电过程。模式锁定过程:用于初使化控制设备,使控制器记忆原始状态,准备进行转供电。模式锁定过程完成后,才能可实现自动供电转移功能。模式锁定过程如下: “操作模式”开关打到“远方”; “自动供电转移功能”开关打至“投入”; DCM控制器处于工作状态; 环网柜进线有电压(单侧或双侧有压均可,一次侧电压大于3000V);以上条件具备后,持续时间大于充电时间(20S)后,模式锁定过程完成。转移供电过程:模式锁定完成后,按预先选定的转供电模式进行转供电。备注:1)每次自动供电转移成功后,控制器将立即回到自动转供电模式锁定过程,经过充电时间后,重新进入到下次转供电过程。2)每次自动供电转移失败后,控制器将不会自动回到自动转供电模式锁定过程;需要人工复位RDCU-DCMo方法是将DCM控制面板上的远方/本地按钮拔至本地位后,再拔回远方位置,可回到转供电模式锁定过程;或者将DCM控制面板上的自动供电转移功能按钮拔至退出后,再拔回投入位置,也可回到转供电模式锁定过程。
