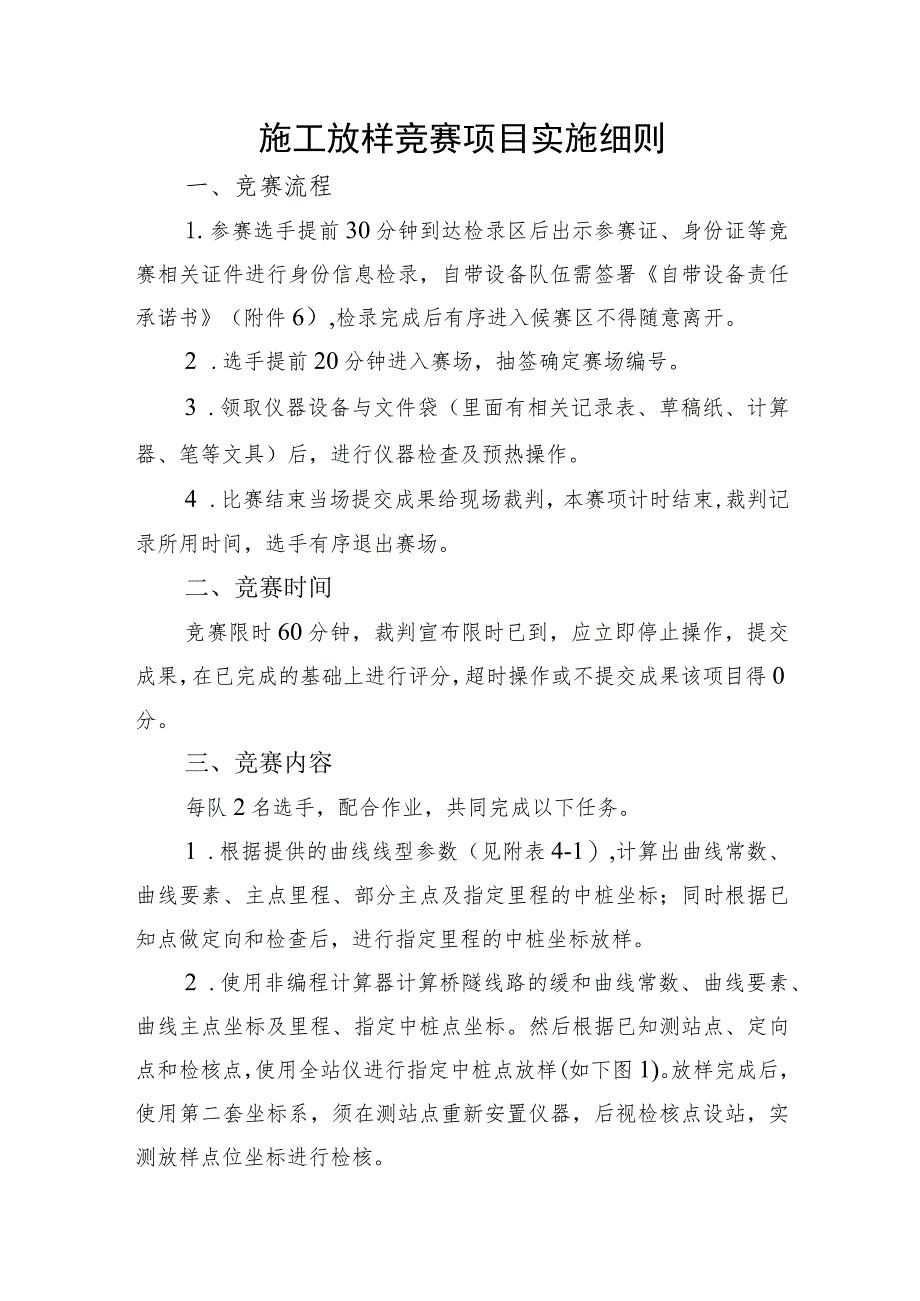

1、施工放样竞赛项目实施细则一、竞赛流程1.参赛选手提前30分钟到达检录区后出示参赛证、身份证等竞赛相关证件进行身份信息检录,自带设备队伍需签署自带设备责任承诺书(附件6),检录完成后有序进入候赛区不得随意离开。2 .选手提前20分钟进入赛场,抽签确定赛场编号。3 .领取仪器设备与文件袋(里面有相关记录表、草稿纸、计算器、笔等文具)后,进行仪器检查及预热操作。4 .比赛结束当场提交成果给现场裁判,本赛项计时结束,裁判记录所用时间,选手有序退出赛场。二、竞赛时间竞赛限时60分钟,裁判宣布限时已到,应立即停止操作,提交成果,在已完成的基础上进行评分,超时操作或不提交成果该项目得0分。三、竞赛内容每队2

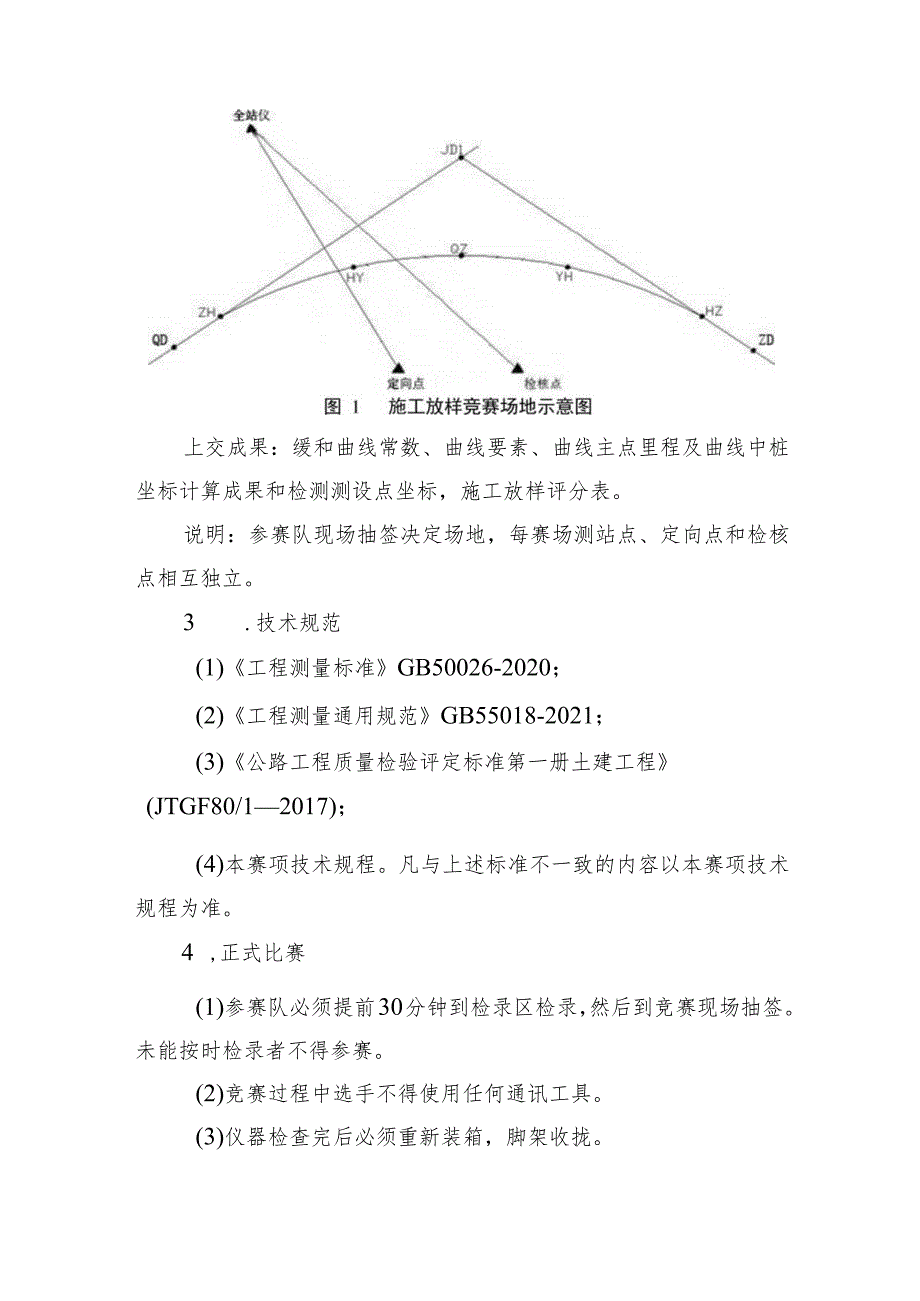

2、名选手,配合作业,共同完成以下任务。1 .根据提供的曲线线型参数(见附表4-1),计算出曲线常数、曲线要素、主点里程、部分主点及指定里程的中桩坐标;同时根据已知点做定向和检查后,进行指定里程的中桩坐标放样。2 .使用非编程计算器计算桥隧线路的缓和曲线常数、曲线要素、曲线主点坐标及里程、指定中桩点坐标。然后根据已知测站点、定向点和检核点,使用全站仪进行指定中桩点放样(如下图1)。放样完成后,使用第二套坐标系,须在测站点重新安置仪器,后视检核点设站,实测放样点位坐标进行检核。上交成果:缓和曲线常数、曲线要素、曲线主点里程及曲线中桩坐标计算成果和检测测设点坐标,施工放样评分表。说明:参赛队现场抽签决

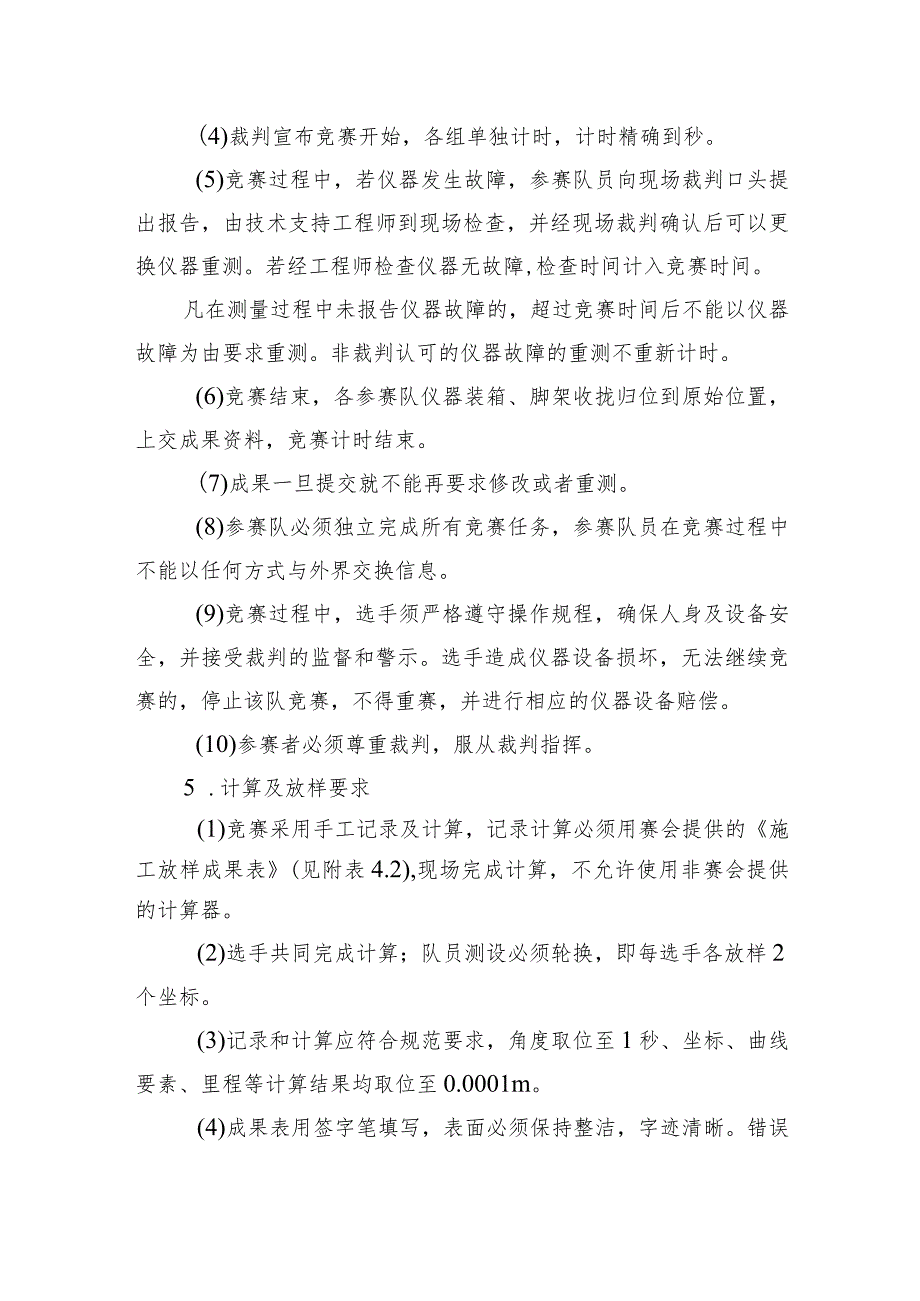

3、定场地,每赛场测站点、定向点和检核点相互独立。3 .技术规范(1)工程测量标准GB50026-2020;(2)工程测量通用规范GB55018-2021;(3)公路工程质量检验评定标准第一册土建工程(JTGF80/12017);(4)本赛项技术规程。凡与上述标准不一致的内容以本赛项技术规程为准。4 ,正式比赛(1)参赛队必须提前30分钟到检录区检录,然后到竞赛现场抽签。未能按时检录者不得参赛。(2)竞赛过程中选手不得使用任何通讯工具。(3)仪器检查完后必须重新装箱,脚架收拢。(4)裁判宣布竞赛开始,各组单独计时,计时精确到秒。(5)竞赛过程中,若仪器发生故障,参赛队员向现场裁判口头提出报告,由技

4、术支持工程师到现场检查,并经现场裁判确认后可以更换仪器重测。若经工程师检查仪器无故障,检查时间计入竞赛时间。凡在测量过程中未报告仪器故障的,超过竞赛时间后不能以仪器故障为由要求重测。非裁判认可的仪器故障的重测不重新计时。(6)竞赛结束,各参赛队仪器装箱、脚架收拢归位到原始位置,上交成果资料,竞赛计时结束。(7)成果一旦提交就不能再要求修改或者重测。(8)参赛队必须独立完成所有竞赛任务,参赛队员在竞赛过程中不能以任何方式与外界交换信息。(9)竞赛过程中,选手须严格遵守操作规程,确保人身及设备安全,并接受裁判的监督和警示。选手造成仪器设备损坏,无法继续竞赛的,停止该队竞赛,不得重赛,并进行相应的仪

5、器设备赔偿。(10)参赛者必须尊重裁判,服从裁判指挥。5 .计算及放样要求(1)竞赛采用手工记录及计算,记录计算必须用赛会提供的施工放样成果表(见附表4.2),现场完成计算,不允许使用非赛会提供的计算器。(2)选手共同完成计算;队员测设必须轮换,即每选手各放样2个坐标。(3)记录和计算应符合规范要求,角度取位至1秒、坐标、曲线要素、里程等计算结果均取位至0.0001m。(4)成果表用签字笔填写,表面必须保持整洁,字迹清晰。错误用杠改法进行修改,将正确数据写在上方。(5)不得将教材及非赛会发的笔记本等其他用具带入竞赛场地,违者以作弊论处。(6)每组只能使用赛会提供的三个脚架(含基座)、三个棱镜和

6、放样小棱镜1套。可以使用全站仪的坐标放样自动照准功能。6 .实施步骤(1)完成规定的计算数据:缓和曲线常数:缓和曲线切线角仇切垂距m、内移距P;曲线要素:切线长T、曲线长L、外矢距Eo、切曲差q;曲线主点里程和坐标:直缓点ZH、缓圆点HY、曲中点QZ、圆缓点YH、缓直点HZ。计算坐标:直缓点ZH、缓圆点HY、曲中点QZ、第一缓曲任一点、圆曲线任一点。放样点坐标:第一缓和曲线和圆曲线上指定中桩点各2个。(2)全站仪设站。在测站点安置全站仪,在定向点和检核点分别安置棱镜,后视定向点设站,使用全站仪坐标测量功能测量检核点坐标与理论坐标进行比较,自我评估精度或错误,可以重新整置仪器设站。(3)放样。放

7、样前须对检核点进行检核。将计算出的曲线主点里程和坐标,对应输入全站仪,使用全站仪进行实地放样,做好放样点标记。(4)放样完成后,使用第二套坐标系,须在测站点重新安置仪器(需测站脚架合拢再架设),后视检核点设站,全站仪实测放样点位坐标(坐标观测仅限1次)并记录。(5)检查结束后应将仪器装箱,脚架收好归位到原始位置,上交成果,竞赛计时结束。四、设备、工具、材料所用到的设备(选手可自带)、工具、材料组委会提供,见附表4-4o五、场地布设现场分设检录区、等候区、比赛区。各区用安全锥与警示带分隔开,每个区都有醒目的指示牌。选手按现场工作人员指示有序进入相应区域。比赛区整体布局、各类设施等情况。竞赛环境说

8、明如下:1.赛场情况(1)场地为硬化地面,场地面积约15OmXl50m。(2)场地每条线路每队设置3个独立已知平面控制点,同时比赛互不干扰。2 .赛场内布设有明显易读的点位标志和路线标识,赛场周边有隔离标识或护栏,确保选手不受外界影响参加竞赛。3 .赛场设有保安、公安、消防、设备维修和电力抢险人员待命,以防突发事件。赛场配备维修服务、医疗、生活补给站等公共服务设施,为选手和赛场人员提供服务。六、评分规则参赛队伍在完成测试、记录、分析后形成报告,向现场裁判提交比赛成果,裁判组根据各参赛队现场操作的规范性和提交的成果进行评分,见附表43。评分规则说明如下:1 .分值结构施工放样总分值100分,其中

9、计算成果30分,成果精度40分,记录规范性10分,测量时间20分。具体标准见附表4-3。2 .取消资格(1)违规使用电话等通讯设备。(2)故意干扰其他队测量。(3)仪器设备人为故意损坏。(4)选手在比赛过程中擅自离开赛场。(5)伪造数据。(6)将内业计算表格带离比赛场地。3 .成果质量评分标准内容评分标准违规次(站)数扣分计算成果(30分)扣完为止缓和曲线常数三个:m、P,每缺少1项或计算错误1项扣2分。曲线要素四个:T、L、Eo.q,每缺少1项或计算错误1项扣2分。主点ZH、HY、QZ、YH、HZ里程,每缺少1项或计算错误1项扣2分。主点ZH、HY、QZ、YH、HZ坐标,每缺少1项或计算错误

10、1项扣2分。指定的4个中桩点的坐标,每缺少1项或计算错误1项扣2分。放样精度(40分)扣完为止没有利用检核点检核扣40分。每个放样点的点位精度超过2cm扣10分操作过程和记录规范性(10分)扣完为止携带设备(全站仪、脚架等)跑步,每人违规一次扣2分。选手每人放样2点,选手如不轮换测设工作,轮换错误1人扣5分。放样中用棱镜杆在地面刻画标记,刻画一处标记扣5分。比赛过程中,教练进入比赛场地或在场外进行指导,违规1次扣5分。成果表就字改字或连环涂改,违反一处扣2分。3.竞赛项目的竞赛用时成绩评定规则裁判宣布竞赛开始计时,到上交成果计时结束,时间以秒为单位。比赛时间得分Si计算公式为:Si=(1-Zl

11、ZZl40%)20n-l式中:Tl为所有参赛队中用时最少的时间;Tn为所有参赛队中不超过规定最大时长的队伍中用时最多的时间;Ti为各组的实际用时。测量最大时长限制:60分钟,凡超过最大时长的小组,终止比赛。施工放样赛项任务单(竞赛时长:60分钟)任务单编号:001注意:本任务单适用场地编号:3根据随机抽签结果,资料如下:交点号坐标N坐标E偏角(度-分-秒)左偏为负右偏为正曲线半径前缓和曲线后缓和曲线起点里程QD2556602.4534535782.6753388688JDl2553962.4343536787.657412o50,40.94838000350350ZD2550444.78655

12、37281.7635本场地已知控制点:点名坐标N坐标E测站点:32554604.2657536544.6698定向点:3-12554656.6474536515.2456检核点:3-22554659.3653536520.6100第二套坐标系控制点:点名坐标N坐标E测站点:32523028.8144669510.1344检核点:3-2,2523085.0977669488.9913本题目指定放样点:点名里程放样点:ADK390+784.0255放样点:BDK390+785.9069放样点:CDK390+790.8254放样点:DDK390+792.7143注:以上单位为m;定向点与检核点采用棱

13、镜类型:圆棱镜(棱镜常数Omm);放样小棱镜(型号:ADSl12A)采用棱镜类型:小棱镜(棱镜常数17.5mm)。要求:1 .任务单上不得出现任何参赛队信息和记号,违者按作弊处理。2 .任务单、计算书等必须与施工放样成果表一起上交裁判。施工放样成果表(参考)参赛队编号:场地编号:计算成果(In)缓和曲线常数缓和曲线切线角(度分秒)11512.0426(精确到秒,更高精度不扣分)切垂距加174.9972内移距P0.6380曲线要素切线长T1075.5734曲线长2143.4596外矢距E051.1643切曲差q7.6873曲线主点特征点里程北坐标X东坐标Y直缓点ZH390437.26112554

14、967.6381536405.0042缓圆点HY390787.26112554639.6447536527.1315曲中点QZ391508.99092553949.6946536738.1046圆缓点YH392230.72062553243.5430536886.0594缓直点HZ392580.72062552897.3172536937.2690指定中桩指定点里程北坐标X东坐标YDK390+784.02552554642.6928536526.0462DK390+785.90692554640.9205536526.6775DK390+790.82542554636.2863536528.3257DK390+792.71432554634.5064536528.9579检核点检核表(第一套坐标系控制点设站)检核点名已知坐标(In)实测坐标(In)检核点较差(mm)XYXYXyd3-22533229.1831494984.01632533229.1816494984.0188-1.52.52.9放样点位实测坐标与理论坐标较差成果表(第二套坐标系控制点设站)放样点里程理
