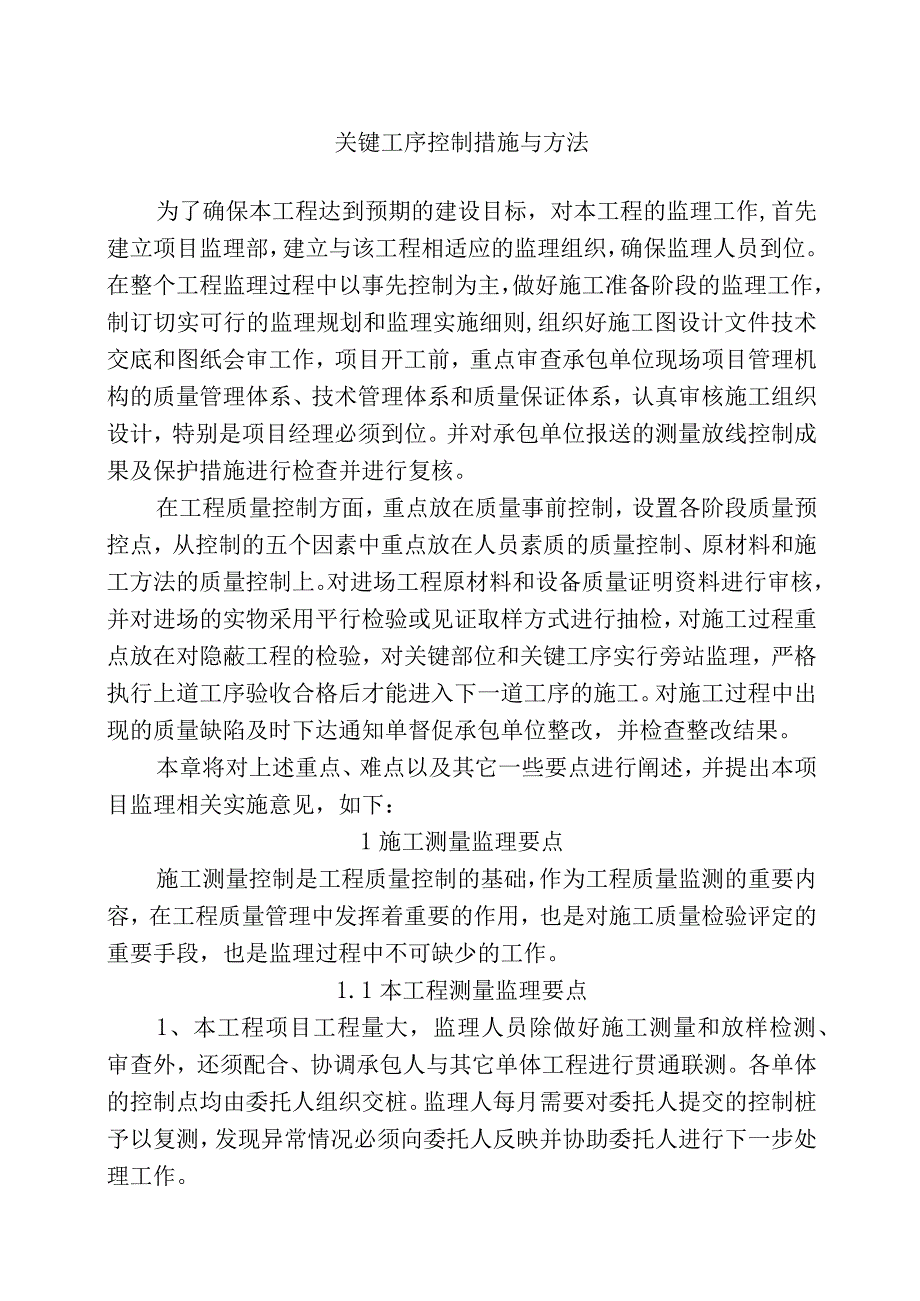

1、关键工序控制措施与方法为了确保本工程达到预期的建设目标，对本工程的监理工作,首先建立项目监理部，建立与该工程相适应的监理组织，确保监理人员到位。在整个工程监理过程中以事先控制为主，做好施工准备阶段的监理工作，制订切实可行的监理规划和监理实施细则,组织好施工图设计文件技术交底和图纸会审工作，项目开工前，重点审查承包单位现场项目管理机构的质量管理体系、技术管理体系和质量保证体系，认真审核施工组织设计，特别是项目经理必须到位。并对承包单位报送的测量放线控制成果及保护措施进行检查并进行复核。在工程质量控制方面，重点放在质量事前控制，设置各阶段质量预控点，从控制的五个因素中重点放在人员素质的质量控制、原
2、材料和施工方法的质量控制上。对进场工程原材料和设备质量证明资料进行审核，并对进场的实物采用平行检验或见证取样方式进行抽检，对施工过程重点放在对隐蔽工程的检验，对关键部位和关键工序实行旁站监理，严格执行上道工序验收合格后才能进入下一道工序的施工。对施工过程中出现的质量缺陷及时下达通知单督促承包单位整改，并检查整改结果。本章将对上述重点、难点以及其它一些要点进行阐述，并提出本项目监理相关实施意见，如下：1施工测量监理要点施工测量控制是工程质量控制的基础，作为工程质量监测的重要内容，在工程质量管理中发挥着重要的作用，也是对施工质量检验评定的重要手段，也是监理过程中不可缺少的工作。1.1本工程测量监理

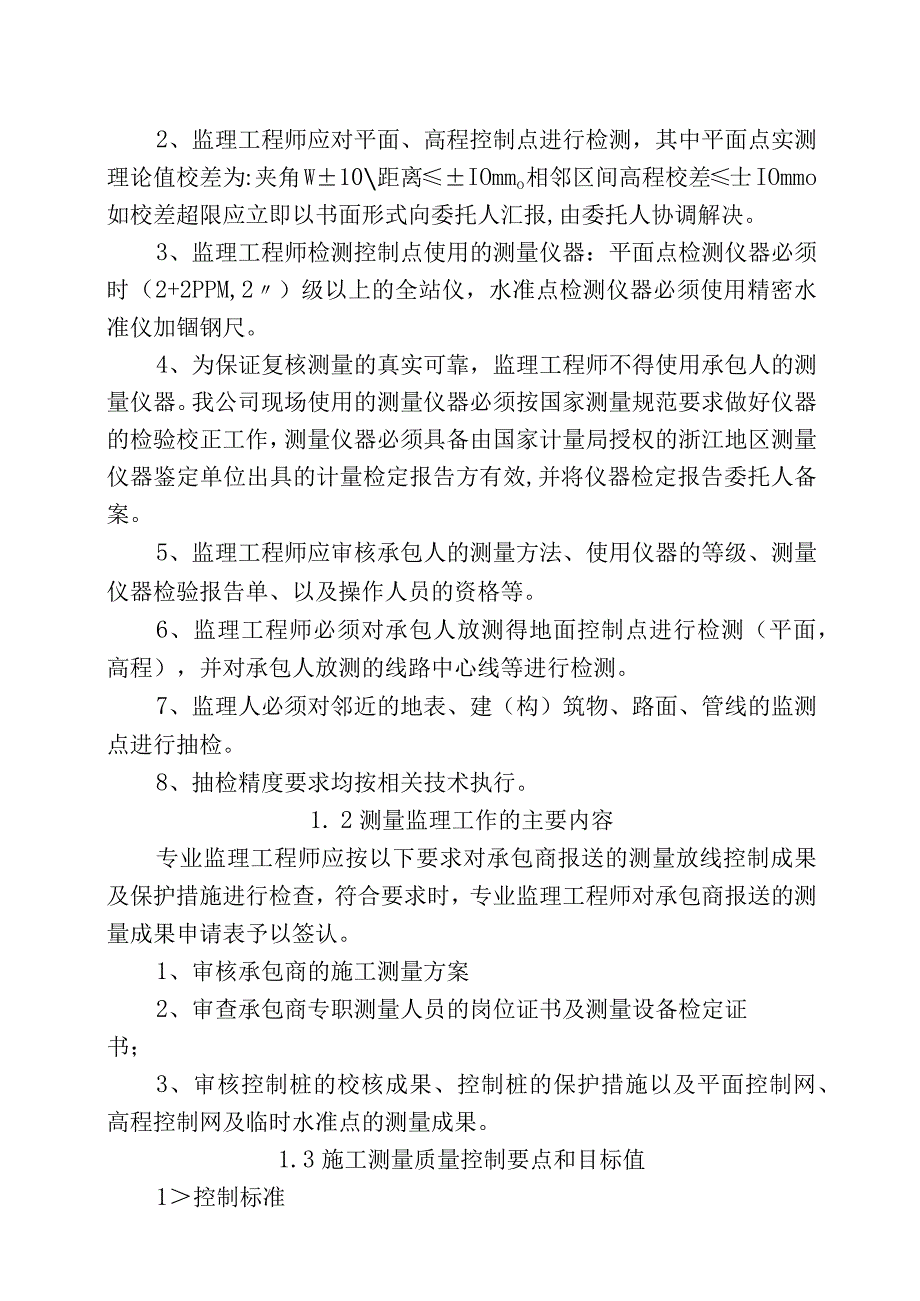

3、要点1、本工程项目工程量大，监理人员除做好施工测量和放样检测、审查外，还须配合、协调承包人与其它单体工程进行贯通联测。各单体的控制点均由委托人组织交桩。监理人每月需要对委托人提交的控制桩予以复测，发现异常情况必须向委托人反映并协助委托人进行下一步处理工作。2、监理工程师应对平面、高程控制点进行检测，其中平面点实测理论值校差为:夹角W10距离IOmmo相邻区间高程校差士IOmmo如校差超限应立即以书面形式向委托人汇报,由委托人协调解决。3、监理工程师检测控制点使用的测量仪器：平面点检测仪器必须时（2+2PPM,2）级以上的全站仪，水准点检测仪器必须使用精密水准仪加锢钢尺。4、为保证复核测量的真实
4、可靠，监理工程师不得使用承包人的测量仪器。我公司现场使用的测量仪器必须按国家测量规范要求做好仪器的检验校正工作，测量仪器必须具备由国家计量局授权的浙江地区测量仪器鉴定单位出具的计量检定报告方有效,并将仪器检定报告委托人备案。5、监理工程师应审核承包人的测量方法、使用仪器的等级、测量仪器检验报告单、以及操作人员的资格等。6、监理工程师必须对承包人放测得地面控制点进行检测（平面，高程），并对承包人放测的线路中心线等进行检测。7、监理人必须对邻近的地表、建（构）筑物、路面、管线的监测点进行抽检。8、抽检精度要求均按相关技术执行。1. 2测量监理工作的主要内容专业监理工程师应按以下要求对承包商报送的测

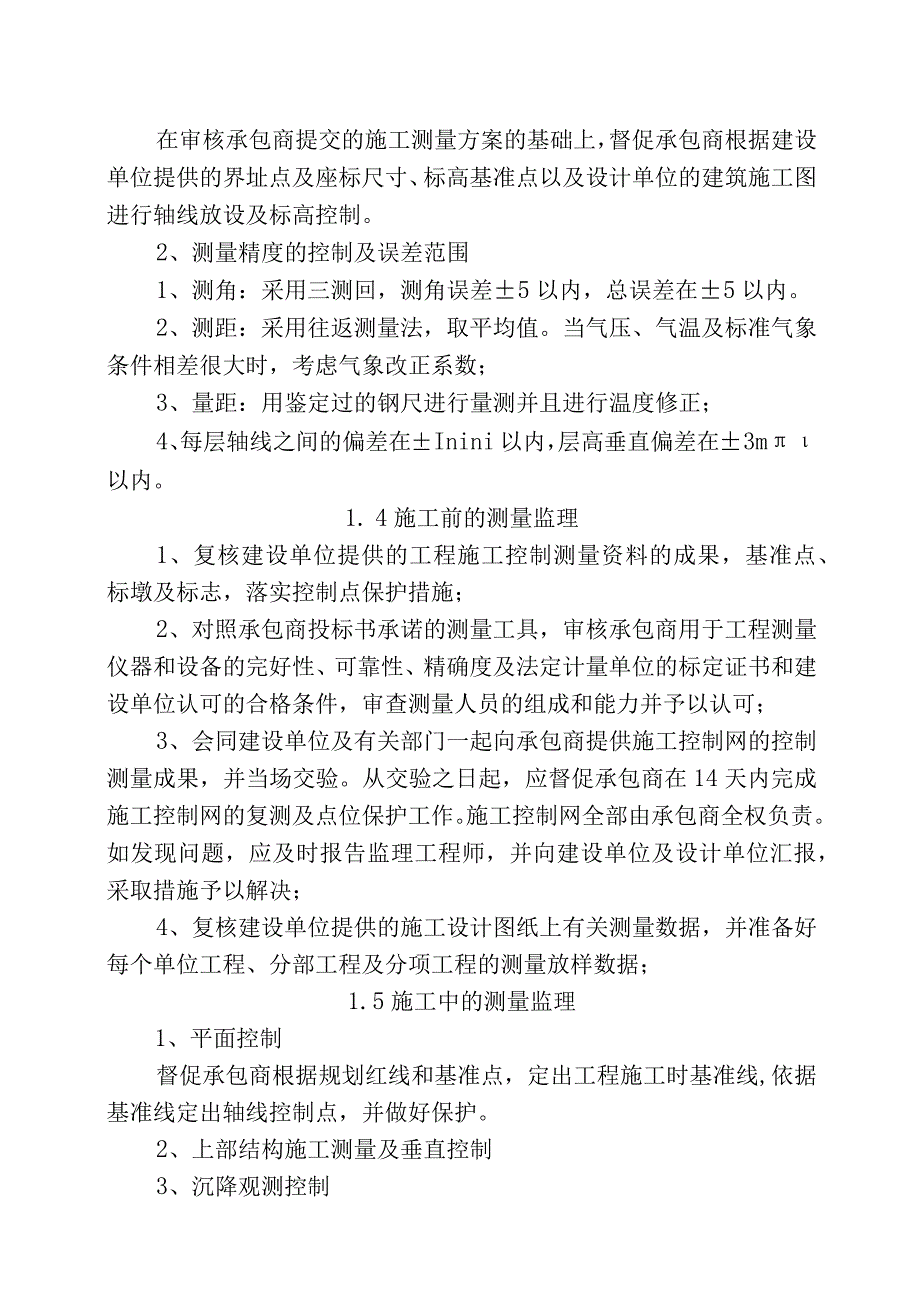

5、量放线控制成果及保护措施进行检查，符合要求时，专业监理工程师对承包商报送的测量成果申请表予以签认。1、审核承包商的施工测量方案2、审查承包商专职测量人员的岗位证书及测量设备检定证书；3、审核控制桩的校核成果、控制桩的保护措施以及平面控制网、高程控制网及临时水准点的测量成果。1.3施工测量质量控制要点和目标值1控制标准在审核承包商提交的施工测量方案的基础上，督促承包商根据建设单位提供的界址点及座标尺寸、标高基准点以及设计单位的建筑施工图进行轴线放设及标高控制。2、测量精度的控制及误差范围1、测角：采用三测回，测角误差5以内，总误差在5以内。2、测距：采用往返测量法，取平均值。当气压、气温及标准气
6、象条件相差很大时，考虑气象改正系数；3、量距：用鉴定过的钢尺进行量测并且进行温度修正；4、每层轴线之间的偏差在Inini以内，层高垂直偏差在3m以内。1. 4施工前的测量监理1、复核建设单位提供的工程施工控制测量资料的成果，基准点、标墩及标志，落实控制点保护措施；2、对照承包商投标书承诺的测量工具，审核承包商用于工程测量仪器和设备的完好性、可靠性、精确度及法定计量单位的标定证书和建设单位认可的合格条件，审查测量人员的组成和能力并予以认可；3、会同建设单位及有关部门一起向承包商提供施工控制网的控制测量成果，并当场交验。从交验之日起，应督促承包商在14天内完成施工控制网的复测及点位保护工作。施工控
7、制网全部由承包商全权负责。如发现问题，应及时报告监理工程师，并向建设单位及设计单位汇报，采取措施予以解决；4、复核建设单位提供的施工设计图纸上有关测量数据，并准备好每个单位工程、分部工程及分项工程的测量放样数据；1.5施工中的测量监理1、平面控制督促承包商根据规划红线和基准点，定出工程施工时基准线,依据基准线定出轴线控制点，并做好保护。2、上部结构施工测量及垂直控制3、沉降观测控制沉降观测采用精密水准测量的方法进行。水准网布设成闭合环形，督促承包方以固定观测员、观测仪器、观测线路及观测环境的“四固定”措施来保证精度。应按设计要求在建筑物上设置若干个沉降观测点，施工阶段按规定要求对沉降观测点进行
8、精确标高测量，形成观测记录。竣工后可做成隐蔽式沉降观测点。4、高程控制利用水准点作为高程控制的依据，为了保证高程控制的精度,观测时尽量做到前后视线等长，对所用钢卷尺应经过检定，测量高差时尺身应铅直和用规定的拉力，并进行尺长和温度改正，同时应根据误差情况作出相应的及时调整，防止误差累计而使总高度误差超限。2地质处理监理控制措施根据道路工程的特殊性，我监理公司综合考虑以往工程经验采取下列土方开挖监理控制措施。2.1 监理准备工作(1)在施工前，施工单位应将根据设计要求拟用的挖山土方送交实验室进行试验，并将试验结果报监理工程师批准后方可采用。软基工程正式开工前，首先应进行试验段工作，内容如下：验证软
9、土地基的地质情况；验证设计软基处理所用材料、方法、设计参数、取值等；确定设计和施工工艺的合理性与易操作性。(2)要求施工单位在基坑开挖前先按建设单位提供的坐标点、水准点放好开挖灰线，并按预先设置好的标高桩控制开挖深度。加强监督施工单位落实施工班组，要求进行技术交底后方可开挖。(3)土方开挖前，督促施工单位对施工现场内的地上地下障碍物进行清除和处理，设置好挖土机的进出路线并完成该临时通道的施工；场地表面要清理平整，做好排水坡向，一般不小于0.2%的坡度，在施工范围内应按设计要求督促施工单位完成临时性排水沟。(4)夜间施工，要有充足的关照度，特别在挖土场地和主要通道上要设置大功率照明灯具。2.2垫
10、层及浅层处治措施设定为软弱土层，厚度不大或上部荷载较小时，采用翻填分层碾压处理和水泥粉煤灰碎石桩(CFG桩)。(1)软土厚度小于2m时，可换填软基。监理要点：按设计要求挖出淤泥，换填材料，换填时，要分层铺筑，分层压实。(2)抛石淤泥一般用于软土厚度小于5.0m,且软层位于水下时。监理要点：抛石挤淤应使用不易风化石料，尺寸不小于30cmo当软土地层平坦时，从路堤中心成腰三角形向前抛填，渐次向两侧对称地抛填至全宽，使泥沼或软土向两侧挤出。当软土地层横坡陡于1：10时，应自高侧向底侧抛投，并在底侧边部多抛填，使底侧边部的有2m的平台顶面，待片石抛出软土面或抛出水面后，应用较小石块填塞垫平，用重型压路
11、机压实。本工程不采用该办法。(3)开挖时，应首先沿灰线直边切出槽边的轮廓线。土方开挖宜从上而下分层、分段开挖，随时作成一定的坡势，以利泄水，并不得在影响边坡稳定的范围内堆土。开挖时，从端部逆向后退挖掘，每层应清底出土，然后逐层挖掘，所挖土方靠红线以内但侧出土，在场内业主方指定的位置或堆放。铺设土工格栅监理要点为了提高软基的地基承载力，减少软基的不均匀沉降，同时不影响排水，可在软土表层或砂砾层上铺设土工格栅。(I)材料要求：土工格栅的质量应符合图纸或规范要求，土工格栅应具有质量轻、整体连续性好、抗拉强度较高、耐腐蚀和抗微生物侵蚀性好、施工方便等优点，非织型的土工纤维应具备当量空隙直径小、渗透性好
12、、质地柔软，能与土较好结合的性质。(2)铺设土工格栅应按图纸施工在平整的下承层上全断面铺设。铺设时，土工格栅应拉直平顺，紧贴下承层。其重叠缝合和锚固应符合图纸要求，土工格栅搭接应在现场由人工或机械缝合，填料高度不足Inl时，机械不应在路幅内掉头。(3)应保证土工合成材料的整体性，接缝处应重叠一定的宽度，当采用搭接接法连接时，搭接长度宜为30CnI90cm；采用缝接法时，连接宽度应不小于50m11b采用黏结法时，粘结宽度不应小于50mm,粘合强度应不底于土工合成材料的抗拉强度；(4)双层土工合成材料上、下层接缝应交替错开，放开长度不应小于0.5m；(5)施工过程中土工格栅不应出现任何损坏，以保证
13、工程质量。水泥粉煤灰碎石桩(CFG桩)桩施工监理措施1、施工前监理控制测量放线采用先定线后定点的方法，即根据布置图，先放样定出路基两侧最外边的四个角点搅拌桩的桩位，根据设计桩距，用钢尺量具法定出其他桩位。校核桩的数量和在纵横上的间距，其桩距校核差为+50mm。放出每根桩处原地面标高，以控制桩长和桩底标高。施工前沉管长度进行复核，并标上显著标志，以便掌握沉管钻入深度，保证设计桩长。2、施工过程监理控制在进行大规模桩基施工前必须先打不少于5根的工艺试验桩，以检验机具性能施工工艺和质量控制要素，单桩承载力及施工工艺各项参数。桩基就位必须找平，稳固，调整沉管与地面垂直，确保垂直偏差不大于l%o振动沉管
14、直设计标高时，必须尽快投料，必须尽快投料,灌入量不得小于设计灌量。控制拔管时间及速度。对施工中出现的缩颈，断桩要做好原始记录并分析原因和做好必要的补救措施。3、质量检验管理控制有关水泥粉煤灰碎石桩（CFG桩）的检验，必须由检测资质检测单位来进行质量检测。水泥粉煤灰碎石桩（CFG桩）的检测种类及数量严格按照设计图纸中的相关规定来进行。3路基施工质量监理控制措施3.1 开工前的监理工程师应检查的内容（1）施工放样检查施工单位对控制点的复测和中线的恢复，内容包括:水准点复测与增设、中线复测、横断面复测与绘制等；检查批施工单位按图纸要求现场设置的路基用地界桩和坡脚、路堑堑顶、截水沟、边沟、护坡道、取土
15、坑、弃土堆等的具体位置，并明确其轮廓。(2)取土场的准备施工单位应在施工组织设计中提供取土场使用的管理办法，明确取土范围和深度，修好进出道路，确定合适的取特方式；清除土场内的地面附着物、建筑物及不适宜材料；监理工程师应强调施工单位按试验分类、分层取土，按使用要求作出相应的试验项目和使用方法；土场内的排水措施得当。土场取土底部宜高出附近水域常年水位或附近桥涵进水口处标高。若土场处于土质过湿地段时，宜采取降水及土方凉晒等措施。(3)施工便道 能对向行使(或有错车台)； 沟渠可做便桥，晴雨通车，全线贯通； 便道不得切入主线。(4)路基施工机械路基施工主要机械包括铲土、运输、挖掘、摊铺、碾压等，其规格、数量按施工合同规定和进度计划以及工艺要求达到现场。(5)施工单位质量体系与工地试验室施工单位应建立以项目部总工程师为主要负责人，质检人员、实验室及路基施工分部技术人员组成的质检体系，路基工程的施工单位必须设立专职的质检工程师；施工单位应成立工地试验室及施工段落对应的工地流动实验室，取得资质证书，并按规范规定及监理要求对路基原地面及土场，进行取样试验；确定委托试验项目和单位，并得到监理的认可；不同段落的工地流动实验室直接受工地试验室的管理，不一定设专职实验室，但现场须配合质检和监理人员进行含水量、压实度及有关试验取
