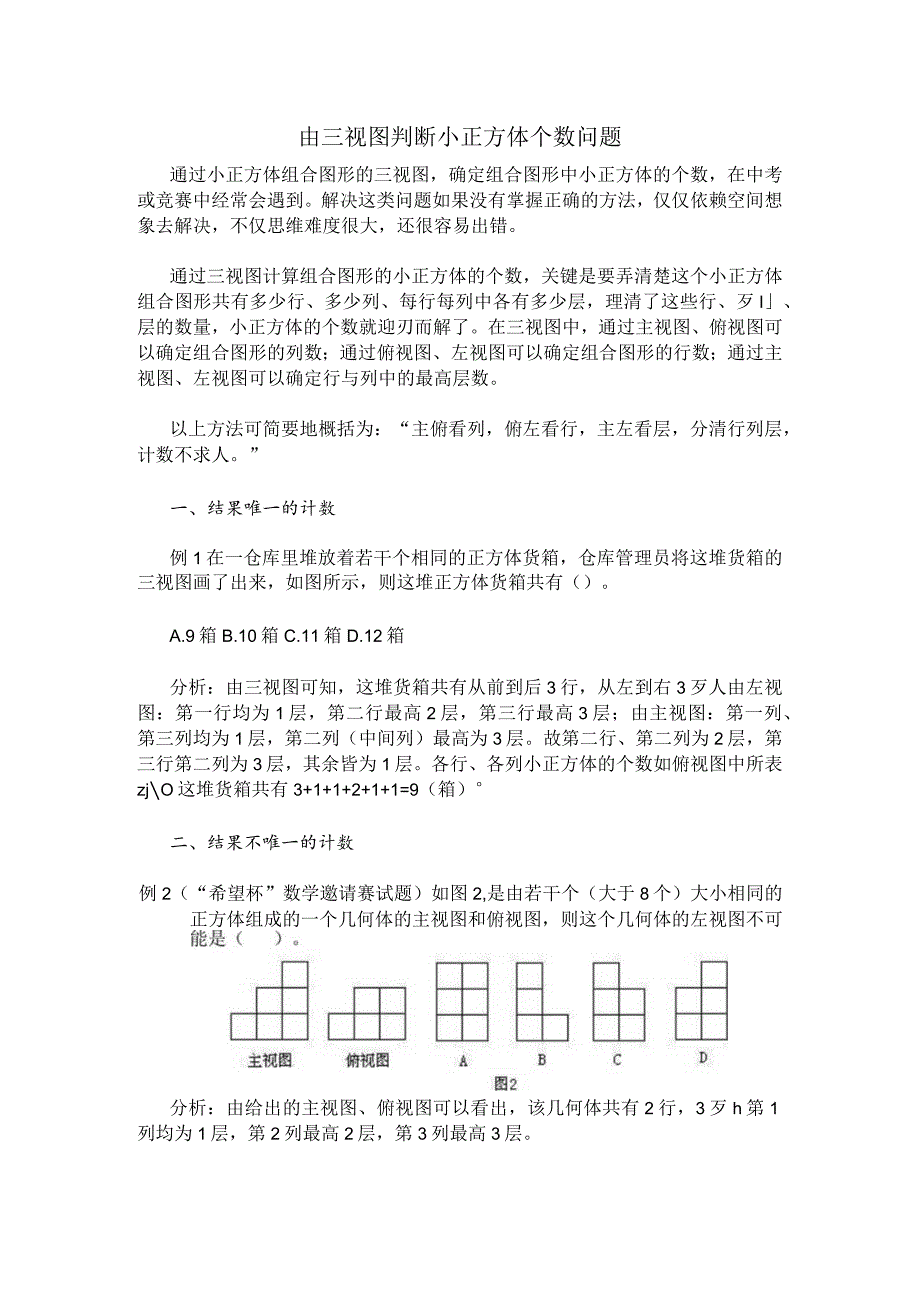

由三视图判断小正方体个数问题.docx_第1页
第1页 / 共5页

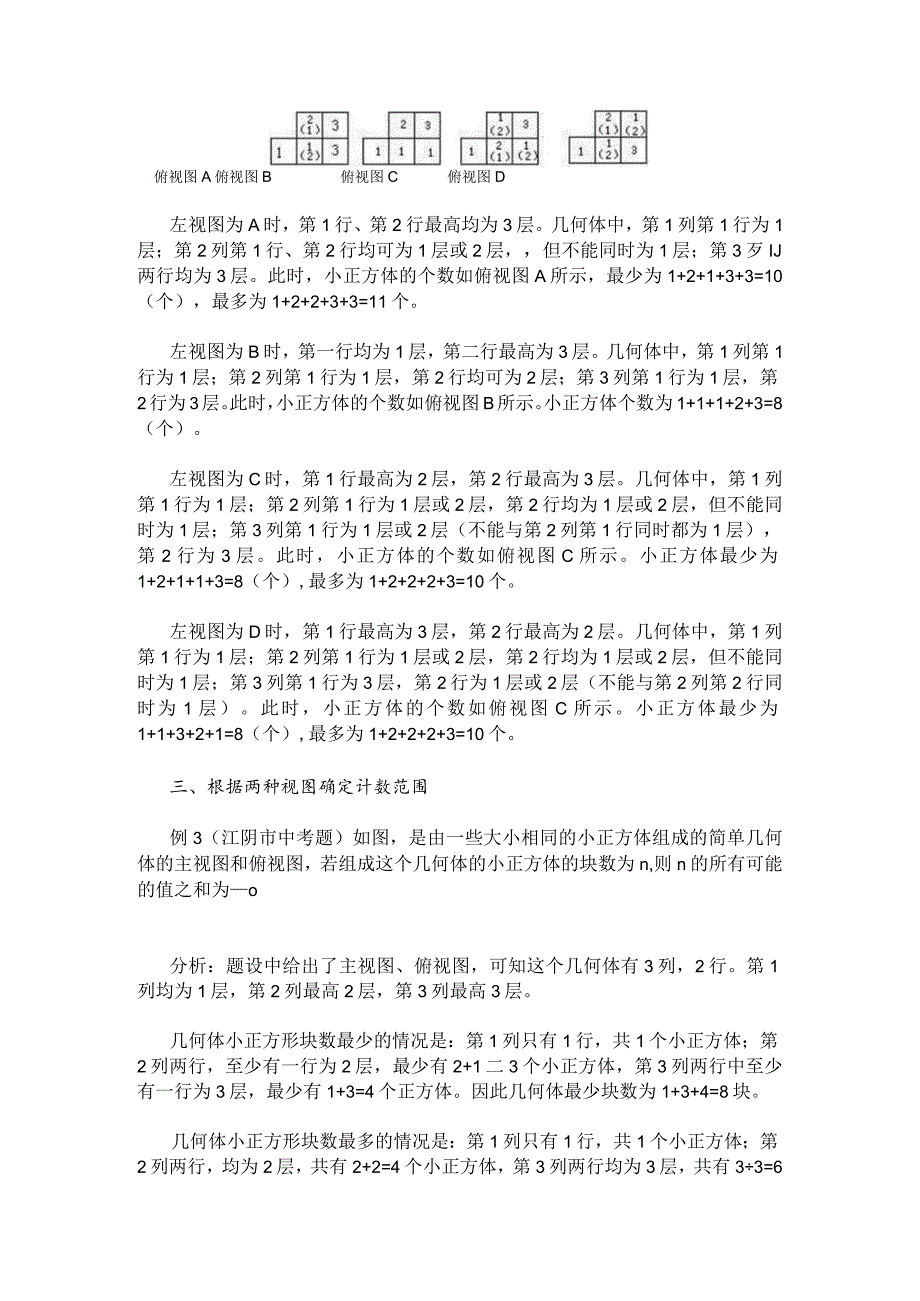

由三视图判断小正方体个数问题.docx_第2页
第2页 / 共5页

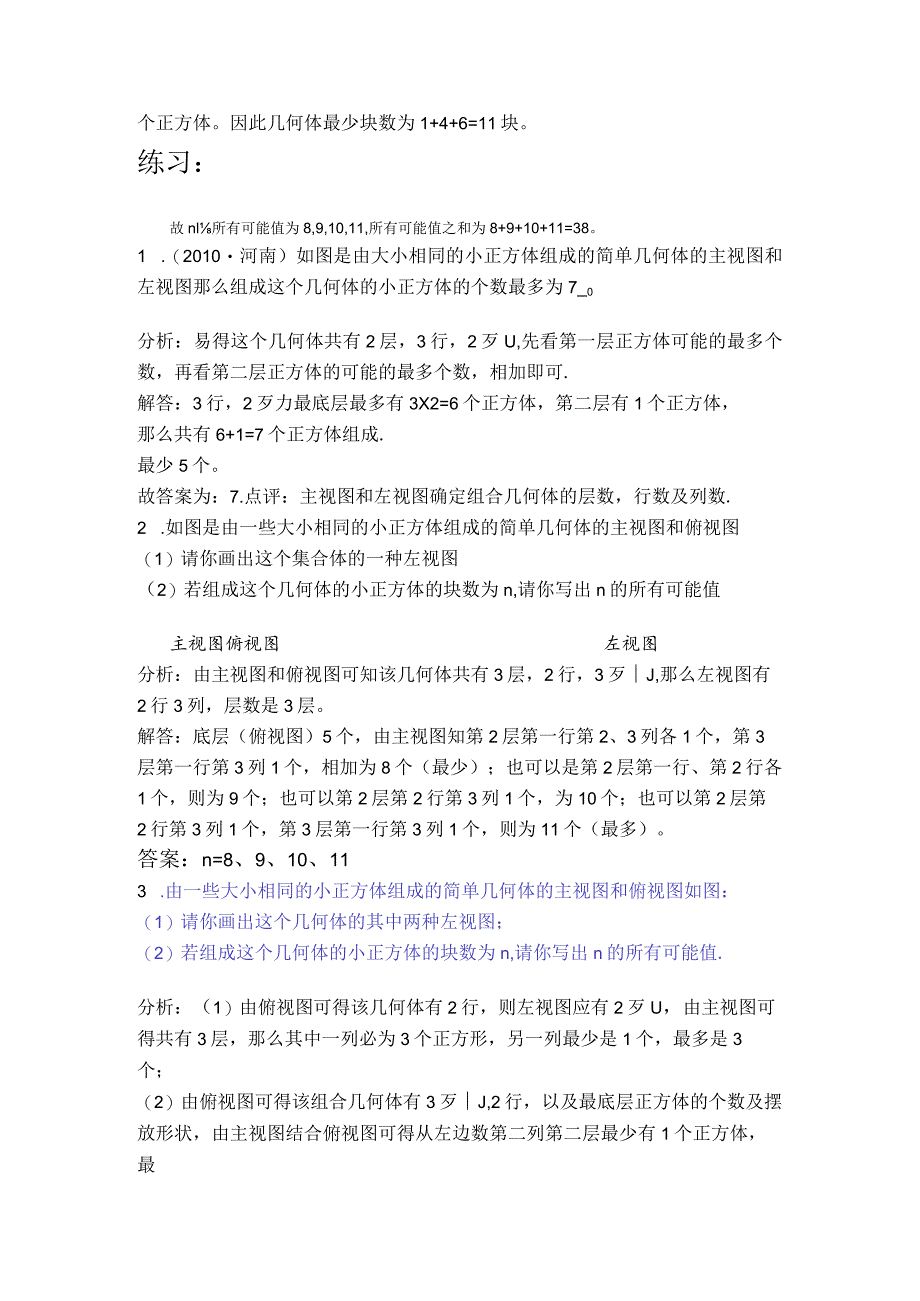

由三视图判断小正方体个数问题.docx_第3页
第3页 / 共5页
由三视图判断小正方体个数问题.docx_第4页
第4页 / 共5页
由三视图判断小正方体个数问题.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《由三视图判断小正方体个数问题.docx》由会员分享,可在线阅读,更多相关《由三视图判断小正方体个数问题.docx(5页珍藏版)》请在第壹文秘上搜索。

1、由三视图判断小正方体个数问题通过小正方体组合图形的三视图,确定组合图形中小正方体的个数,在中考或竞赛中经常会遇到。解决这类问题如果没有掌握正确的方法,仅仅依赖空间想象去解决,不仅思维难度很大,还很容易出错。通过三视图计算组合图形的小正方体的个数,关键是要弄清楚这个小正方体组合图形共有多少行、多少列、每行每列中各有多少层,理清了这些行、歹I、层的数量,小正方体的个数就迎刃而解了。在三视图中,通过主视图、俯视图可以确定组合图形的列数;通过俯视图、左视图可以确定组合图形的行数;通过主视图、左视图可以确定行与列中的最高层数。以上方法可简要地概括为:“主俯看列,俯左看行,主左看层,分清行列层,计数不求人

2、。”一、结果唯一的计数例1在一仓库里堆放着若干个相同的正方体货箱,仓库管理员将这堆货箱的三视图画了出来,如图所示,则这堆正方体货箱共有()。A.9箱B.10箱C.11箱D.12箱分析:由三视图可知,这堆货箱共有从前到后3行,从左到右3歹人由左视图:第一行均为1层,第二行最高2层,第三行最高3层;由主视图:第一列、第三列均为1层,第二列(中间列)最高为3层。故第二行、第二列为2层,第三行第二列为3层,其余皆为1层。各行、各列小正方体的个数如俯视图中所表zjO这堆货箱共有3+1+1+2+1+1=9(箱)二、结果不唯一的计数例2(“希望杯”数学邀请赛试题)如图2,是由若干个(大于8个)大小相同的正方

3、体组成的一个几何体的主视图和俯视图,则这个几何体的左视图不可分析:由给出的主视图、俯视图可以看出,该几何体共有2行,3歹h第1列均为1层,第2列最高2层,第3列最高3层。俯视图A俯视图B俯视图C俯视图D左视图为A时,第1行、第2行最高均为3层。几何体中,第1列第1行为1层;第2列第1行、第2行均可为1层或2层,但不能同时为1层;第3歹IJ两行均为3层。此时,小正方体的个数如俯视图A所示,最少为1+2+1+3+3=10(个),最多为1+2+2+3+3=11个。左视图为B时,第一行均为1层,第二行最高为3层。几何体中,第1列第1行为1层;第2列第1行为1层,第2行均可为2层;第3列第1行为1层,第

4、2行为3层。此时,小正方体的个数如俯视图B所示。小正方体个数为1+1+1+2+3=8(个)。左视图为C时,第1行最高为2层,第2行最高为3层。几何体中,第1列第1行为1层;第2列第1行为1层或2层,第2行均为1层或2层,但不能同时为1层;第3列第1行为1层或2层(不能与第2列第1行同时都为1层),第2行为3层。此时,小正方体的个数如俯视图C所示。小正方体最少为1+2+1+1+3=8(个),最多为1+2+2+2+3=10个。左视图为D时,第1行最高为3层,第2行最高为2层。几何体中,第1列第1行为1层;第2列第1行为1层或2层,第2行均为1层或2层,但不能同时为1层;第3列第1行为3层,第2行为

5、1层或2层(不能与第2列第2行同时为1层)。此时,小正方体的个数如俯视图C所示。小正方体最少为1+1+3+2+1=8(个),最多为1+2+2+2+3=10个。三、根据两种视图确定计数范围例3(江阴市中考题)如图,是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图,若组成这个几何体的小正方体的块数为n,则n的所有可能的值之和为o分析:题设中给出了主视图、俯视图,可知这个几何体有3列,2行。第1列均为1层,第2列最高2层,第3列最高3层。几何体小正方形块数最少的情况是:第1列只有1行,共1个小正方体;第2列两行,至少有一行为2层,最少有2+1二3个小正方体,第3列两行中至少有一行为3层,最

6、少有1+3=4个正方体。因此几何体最少块数为1+3+4=8块。几何体小正方形块数最多的情况是:第1列只有1行,共1个小正方体;第2列两行,均为2层,共有2+2=4个小正方体,第3列两行均为3层,共有33=6个正方体。因此几何体最少块数为1+4+6=11块。练习:故nl所有可能值为8,9,10,11,所有可能值之和为8+9+10+11=38。1 .(2010河南)如图是由大小相同的小正方体组成的简单几何体的主视图和左视图那么组成这个几何体的小正方体的个数最多为7_0分析:易得这个几何体共有2层,3行,2歹U,先看第一层正方体可能的最多个数,再看第二层正方体的可能的最多个数,相加即可.解答:3行,

7、2歹力最底层最多有3X2=6个正方体,第二层有1个正方体,那么共有6+1=7个正方体组成.最少5个。故答案为:7.点评:主视图和左视图确定组合几何体的层数,行数及列数.2 .如图是由一些大小相同的小正方体组成的简单几何体的主视图和俯视图(1)请你画出这个集合体的一种左视图(2)若组成这个几何体的小正方体的块数为n,请你写出n的所有可能值主视图俯视图左视图分析:由主视图和俯视图可知该几何体共有3层,2行,3歹J,那么左视图有2行3列,层数是3层。解答:底层(俯视图)5个,由主视图知第2层第一行第2、3列各1个,第3层第一行第3列1个,相加为8个(最少);也可以是第2层第一行、第2行各1个,则为9

8、个;也可以第2层第2行第3列1个,为10个;也可以第2层第2行第3列1个,第3层第一行第3列1个,则为11个(最多)。答案:n=8、9、10、113 .由一些大小相同的小正方体组成的简单几何体的主视图和俯视图如图:(1)请你画出这个几何体的其中两种左视图;(2)若组成这个几何体的小正方体的块数为n,请你写出n的所有可能值.分析:(1)由俯视图可得该几何体有2行,则左视图应有2歹U,由主视图可得共有3层,那么其中一列必为3个正方形,另一列最少是1个,最多是3个;(2)由俯视图可得该组合几何体有3歹J,2行,以及最底层正方体的个数及摆放形状,由主视图结合俯视图可得从左边数第二列第二层最少有1个正方

9、体,最多有2个正方体,第3列第2层,最少有1个正方体,最多有2个正方体,第3层最少有1个正方体,最多有2个正方体,分别相加得到组成组合几何体的最少个数及最多个数即可得到n的可能的值.解:(2)俯视图有5个正方形,最底层有5个正方体,由主视图可得第2层最少有2个正方体,第3层最少有1个正方体;由主视图可得第2层最多有4个正方体,第3层最多有2个正方体;.该组合几何体最少有5+2+1=8个正方体,最多有5+4+2=11个正方体,;n可能为8或9或10或11.切记:俯视图中正方形的个数是组合几何体最底层正方体的个数;组合几何体的最少个数是底层的正方体数加上主视图中第二层和第3层正方形的个数.组合几何

10、体的最多个数是底层的正方体数加上主视图中第二层所有的行和第3层所有的行正方形的个数。的几何体的主视数最多是?主视图4 .如图是有一些大小相同的小正方体组成图和俯视图,则组成这个几何体的小正体块俯视图分析:由主视图和俯视图易知该几何体是3行3列3层,底层即俯视图有5个小正方体,最少是底层个数加第一行第2、3层各1个,共7个;最多是底层个数加第一列3行第2、3层各1个(2X3=6),共11个。解:最多的情况是左边的三层,每层3个,共九个,右边的只有两个,总共11个;最少的情况是最低一层如俯视图,有5个;左边任意一行是3个,总共是7个;最多是11个,最少是7个;5 .如图所示,几何体是由一些大小相同

11、的小正方体组成,其三视图中面积最小的是()A、主视图B、左视图C、俯视图D、都一样解:如图可知该几何体的主视图由4个小正方形组成,左视图是由5个小正方形组成,俯视图是由5个小正方形组成,易得解.解答:解:如图,该几何体主视图是由4个小正方形组成,左视图是由5个小正方形组成,俯视图是由5个小正方形组成,故三种视图面积最小的是主视图.故选A.6 .如图,这是一个由小立方块搭成的几何体的主视图和俯视图,最多需要多少块小立方体,最少多少块小立方体?7 .用小立方块大一几何体,使得它的主视图俯视图所示这样的几何体最少要几个立方块,最多几块?主视图俯视图8 .用小立方块搭一个几何体,使得它的主视图和俯视图如图所示,这样的几何体只有一种吗?它最少要多少个立方?9 .用小立方块搭成的几何体,主视图和俯视图如下图,问这样的几何体有多少可能?它最多需要多少小立方块。主视图:俯视图10 .用小立方体搭一个几何体使它的主视图和俯视图如图所示它最多需要多少个小立方体?它最少需要多少个小立方?主视图;口俯视图;口口口口口口口口口口
