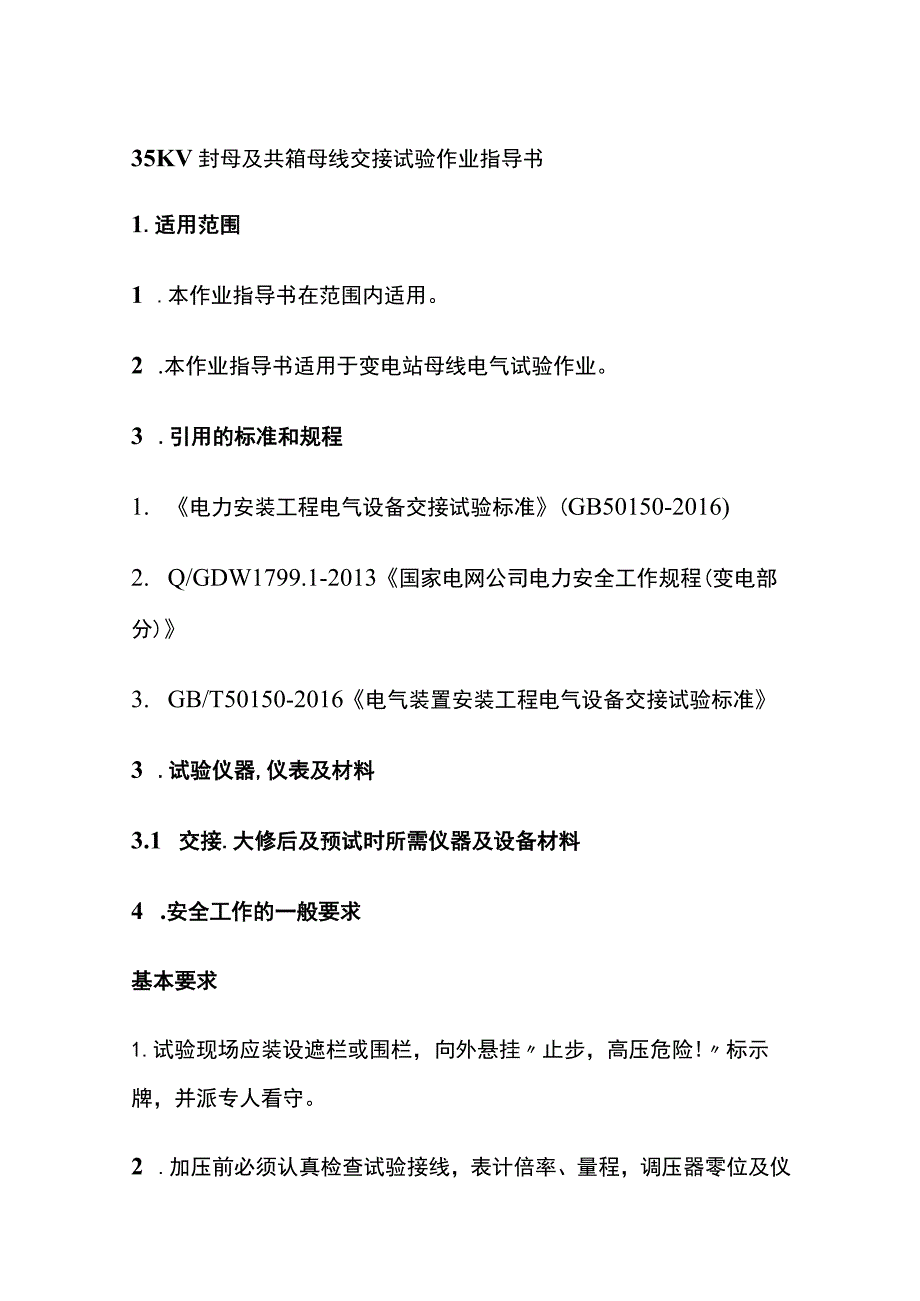

1、35KV封母及共箱母线交接试验作业指导书1.适用范围1 .本作业指导书在范围内适用。2 .本作业指导书适用于变电站母线电气试验作业。3 .引用的标准和规程1. 电力安装工程电气设备交接试验标准(GB50150-2016)2. Q/GDW1799.1-2013国家电网公司电力安全工作规程(变电部分)3. GB/T50150-2016电气装置安装工程电气设备交接试验标准3 .试验仪器,仪表及材料3.1 交接.大修后及预试时所需仪器及设备材料4 .安全工作的一般要求基本要求1.试验现场应装设遮栏或围栏，向外悬挂止步，高压危险!标示牌，并派专人看守。2 .加压前必须认真检查试验接线，表计倍率、量程，调

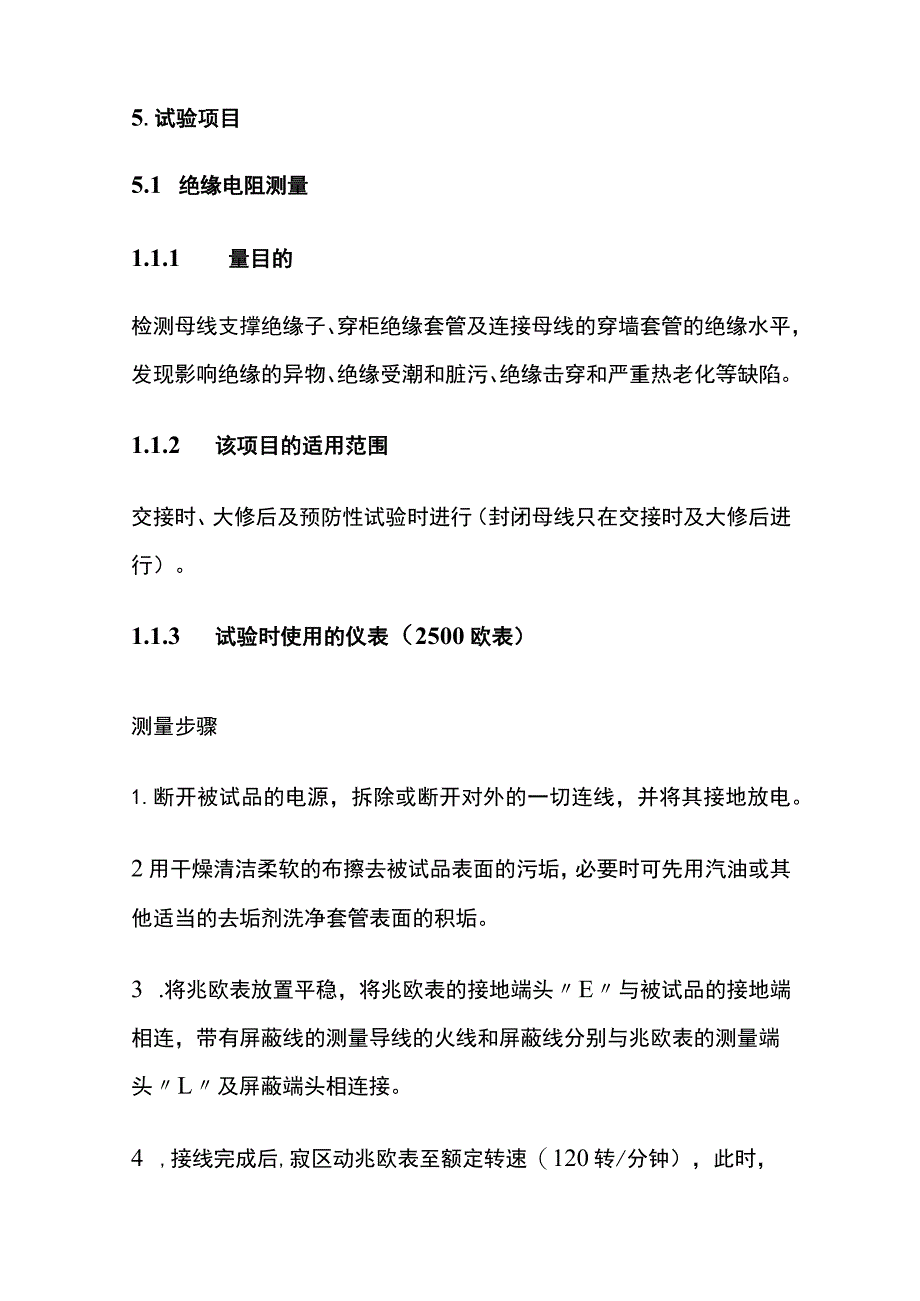

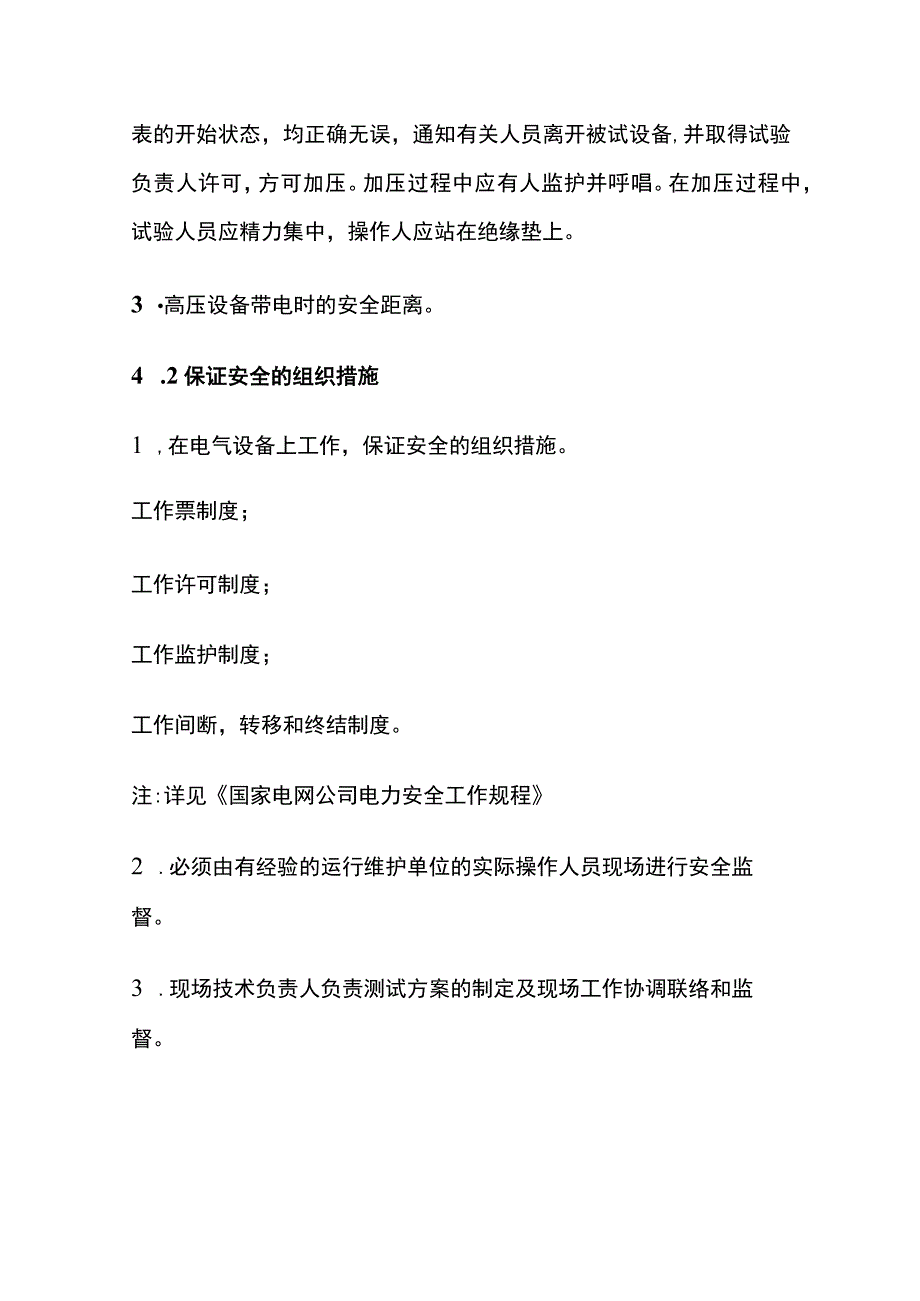

2、压器零位及仪表的开始状态，均正确无误，通知有关人员离开被试设备,并取得试验负责人许可，方可加压。加压过程中应有人监护并呼唱。在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上。3 高压设备带电时的安全距离。4 .2保证安全的组织措施1 ,在电气设备上工作，保证安全的组织措施。工作票制度；工作许可制度；工作监护制度；工作间断，转移和终结制度。注:详见国家电网公司电力安全工作规程2 .必须由有经验的运行维护单位的实际操作人员现场进行安全监督。3 .现场技术负责人负责测试方案的制定及现场工作协调联络和监督。5.试验项目5.1 绝缘电阻测量1.1.1 量目的检测母线支撑绝缘子、穿柜绝缘套管及连接母
3、线的穿墙套管的绝缘水平，发现影响绝缘的异物、绝缘受潮和脏污、绝缘击穿和严重热老化等缺陷。1.1.2 该项目的适用范围交接时、大修后及预防性试验时进行（封闭母线只在交接时及大修后进行）。1.1.3 试验时使用的仪表（2500欧表）测量步骤1.断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。2用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。3 .将兆欧表放置平稳，将兆欧表的接地端头E与被试品的接地端相连，带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头L及屏蔽端头相连接。4 ,接线完成后,寂区动兆欧表至额定转速（120转/分钟），此
4、时，兆欧表指针应指向8，再将火线接至被试品，待指针稳定后，读取绝缘电阻的数值。5 读取绝缘电阻的数值后，先断开接至被试品的火线，然后再将兆欧表停止运转。5.1.5 试睑接线图测量结果的分析判断1.额定电压为15KV及以上全连式离相封闭母线在常温下分相绝缘电阻值不小于50Mo2 .6KV共箱封闭母线在常温下分相绝缘电阻值不小6M.3 .一般母线常温下分相绝缘电阻值不应低于IMo/KV.4 .与出厂、交接及历年数值进行比较;大修前后进行比较；同类设备相互比较;同一设备各相间相互比较;耐压前后的数值进行比较，均不应有明显降低或较大差别。否则必须引起注意，查明原因。在比较时要考虑温度、湿度、脏污及气候
5、条件的影响。5若测得的绝缘电阻值过低或三相不平衡时，应进行解体试验,查明绝缘不良部分。5.1.7注意事项1 .同杆双母线，当一路带电时，不得测另一回路的绝缘电阻，以防感应高压损坏仪表或危害人身安全,对平行母线也同样要注意感应电压，一般不得测量绝缘电阻，在必须测量时要采取措施,如用绝缘棒接线。2 .火线与地线要保持一定距离，测量要用绝缘良好的导线，同时要注意兆欧表本身绝缘的影响，必要时将兆欧表放在绝缘垫上。3 .兆欧表转速应维持均匀，保持额定。4 .在湿度较大的条件下进行测量时可在被试品表面加等电位屏蔽，此时在接线上要注意被试品上的屏蔽环应接近加压的火线而远离接地部分减少屏蔽对地的表面泄露以免造
6、成兆欧表过载5.2工频交流耐压试验5.21测量目的考验被试品绝缘承受各种过电压能力，有效发现绝缘缺陷，特别是局部缺陷。5.2.2该项目适用范围交接时、大修后及预防性试验时进行（封闭母线只在交接时及大修后进行）。5.2.4试验步骤1 ,断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。2用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。3,用绝缘导线将升压变压器，调压器，电压表，电流表按接线图进行正确连接，然后仔细检查接线是否正确无误。4 .升压前应检查调压器是否在零位。升降压过程，应监视有关仪表;加压过程中，应密切监视高压回路，监视被试品。
7、5 .工频交流耐压试验完成后，应首先将调压器降至零位，然后断开试验电源，再断开接至被试品的铜导线。6 .2.5交流耐压试验原理图.2.6测量的结果分析判断1.电压表指示明显下降，说明被试品击穿。2 .被试品发出击穿响声、持续放电声、冒烟、闪弧、燃烧等异常现象，如果排除其他因素，则认为被试品存在缺陷或击穿。3 .对夹层绝缘或有机绝缘材料的被试品，如果耐后绝缘电阻比耐前下降30%,则检查该被试品是否合格。4 ,被试品为有机绝缘材料，试验后应立即触摸，如发现有发热,则认为绝缘不良，应及时处理，然后再做试验。5 .试验过程中，若因空气湿度、温度、表面脏污等，引起被试品表面或空气放电，应经清洁、干燥处理后再进行试3佥。5.2.7注意事项1.母线工频交流耐压试验时间为1分钟。2.封闭母线工频交流耐压试验标准
