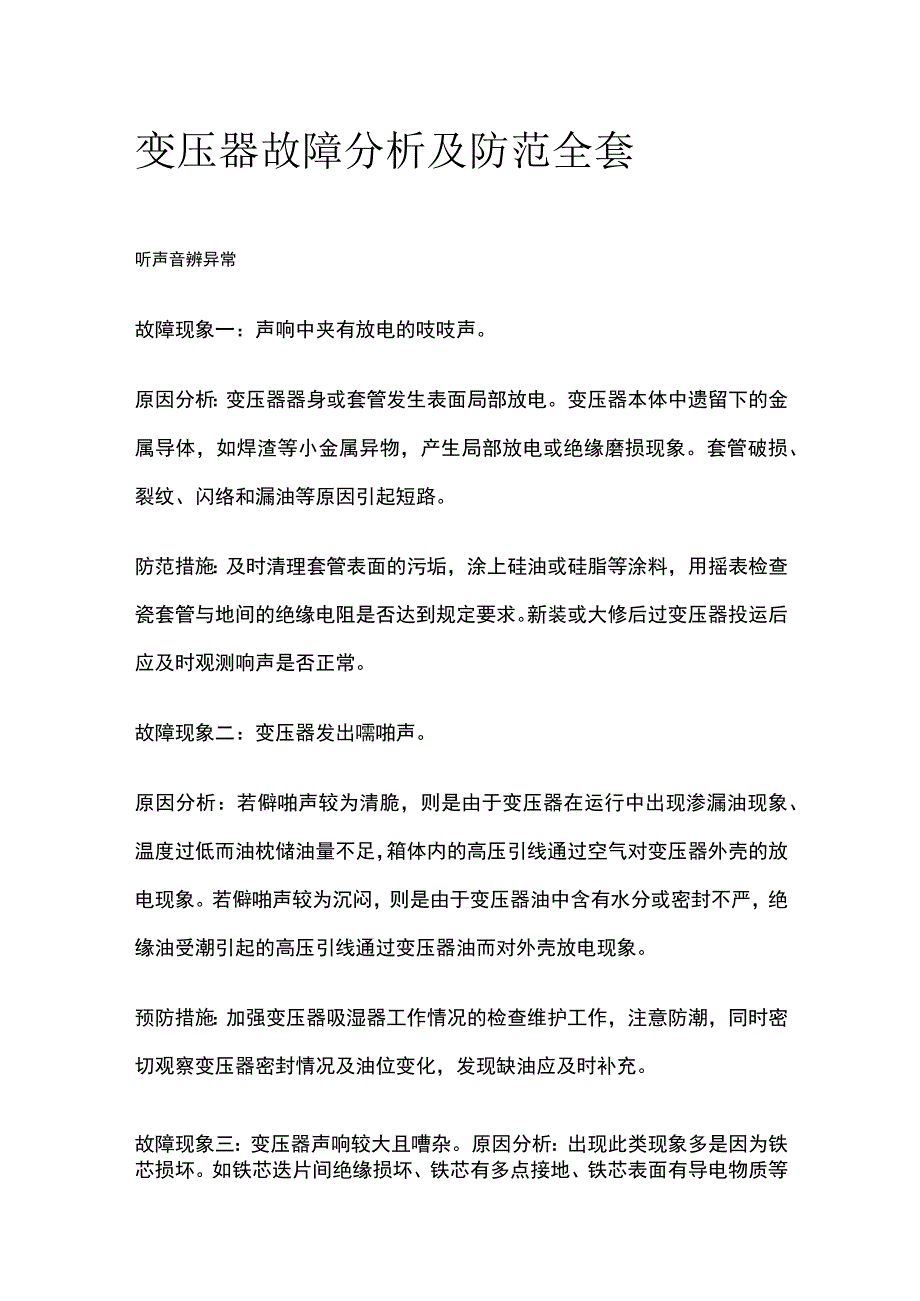

变压器故障分析及防范全套.docx_第1页
第1页 / 共3页

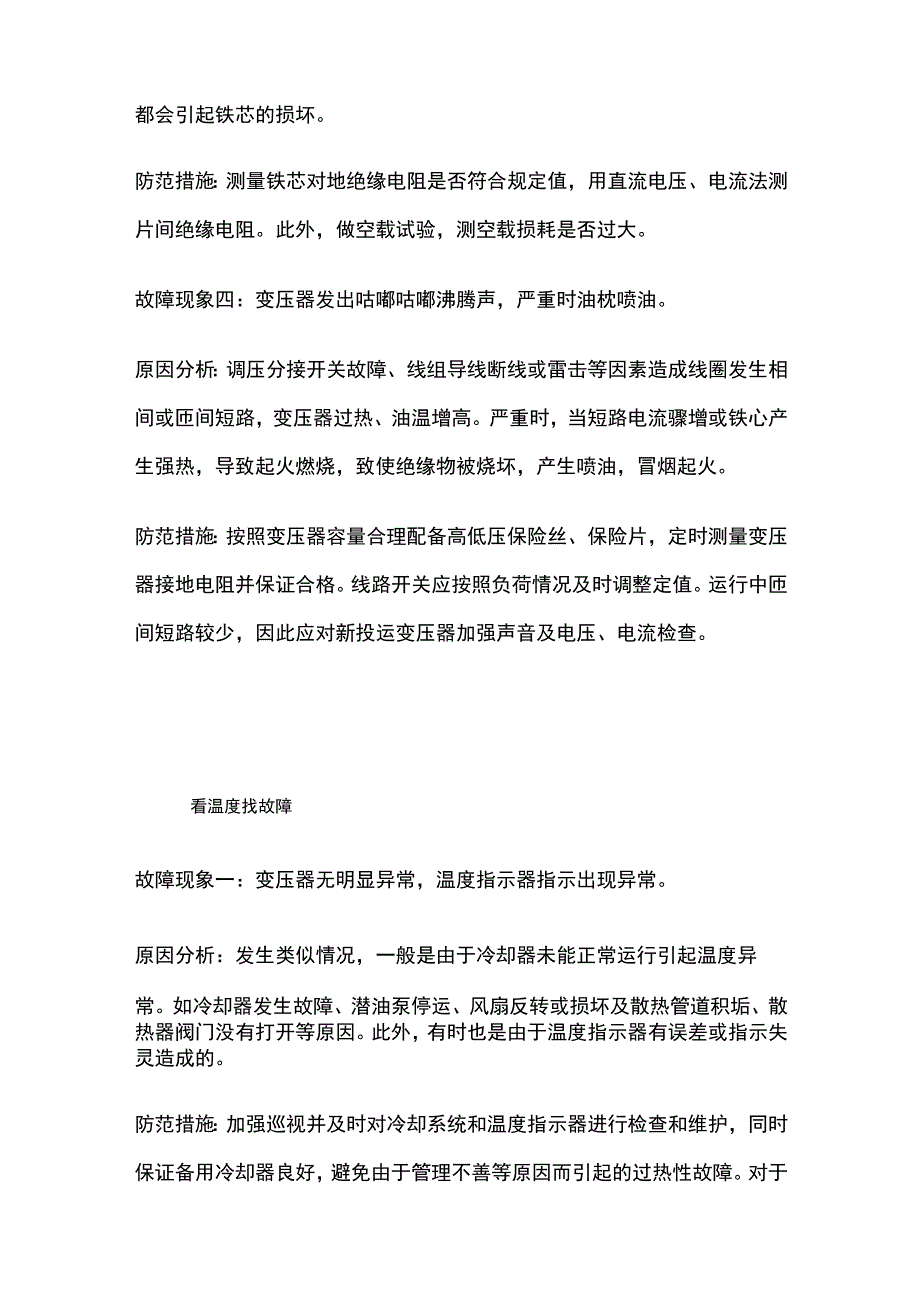

变压器故障分析及防范全套.docx_第2页
第2页 / 共3页

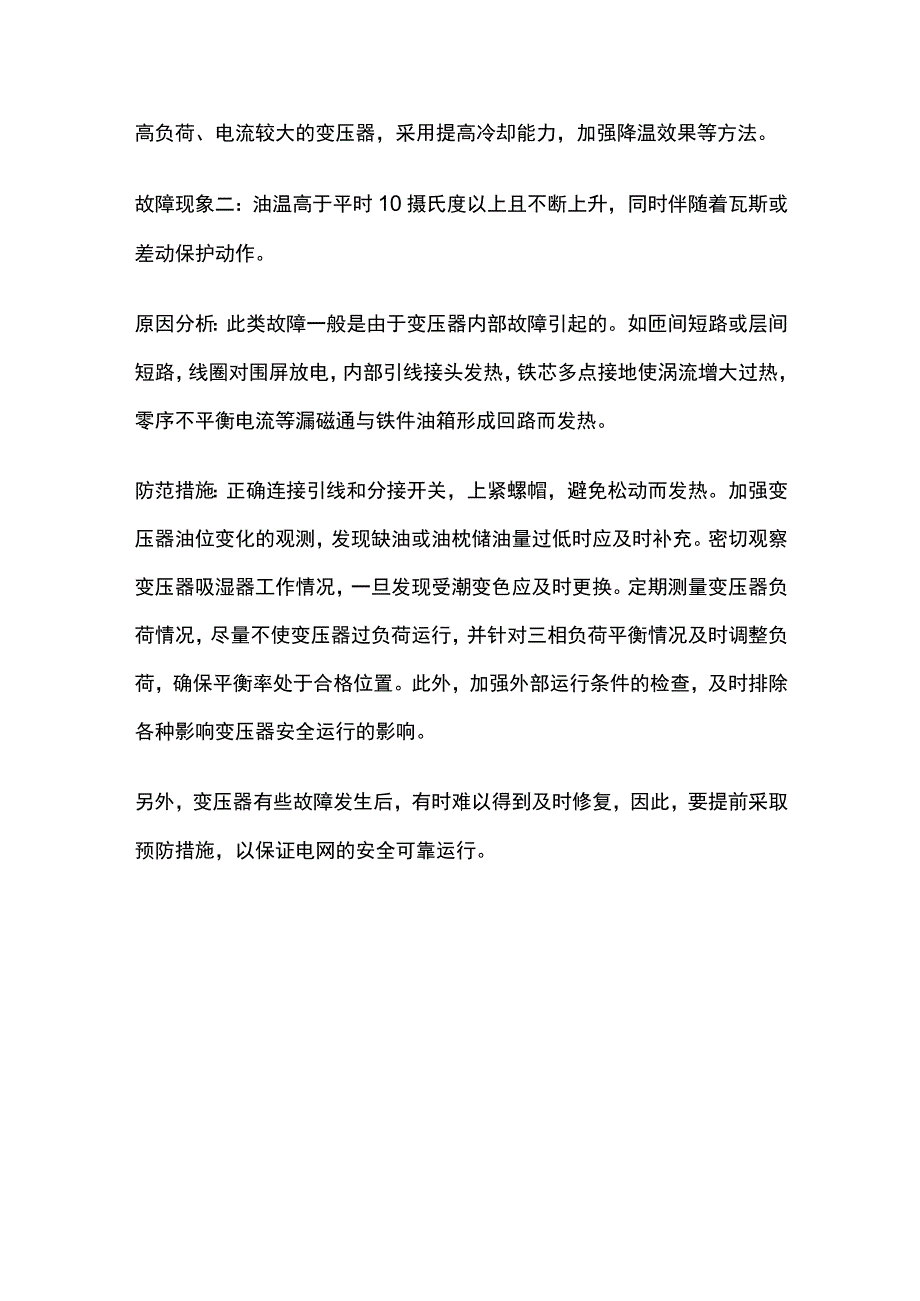

变压器故障分析及防范全套.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《变压器故障分析及防范全套.docx》由会员分享,可在线阅读,更多相关《变压器故障分析及防范全套.docx(3页珍藏版)》请在第壹文秘上搜索。

1、变压器故障分析及防范全套听声音辨异常故障现象一:声响中夹有放电的吱吱声。原因分析:变压器器身或套管发生表面局部放电。变压器本体中遗留下的金属导体,如焊渣等小金属异物,产生局部放电或绝缘磨损现象。套管破损、裂纹、闪络和漏油等原因引起短路。防范措施:及时清理套管表面的污垢,涂上硅油或硅脂等涂料,用摇表检查瓷套管与地间的绝缘电阻是否达到规定要求。新装或大修后过变压器投运后应及时观测响声是否正常。故障现象二:变压器发出嚅啪声。原因分析:若僻啪声较为清脆,则是由于变压器在运行中出现渗漏油现象、温度过低而油枕储油量不足,箱体内的高压引线通过空气对变压器外壳的放电现象。若僻啪声较为沉闷,则是由于变压器油中含

2、有水分或密封不严,绝缘油受潮引起的高压引线通过变压器油而对外壳放电现象。预防措施:加强变压器吸湿器工作情况的检查维护工作,注意防潮,同时密切观察变压器密封情况及油位变化,发现缺油应及时补充。故障现象三:变压器声响较大且嘈杂。原因分析:出现此类现象多是因为铁芯损坏。如铁芯迭片间绝缘损坏、铁芯有多点接地、铁芯表面有导电物质等都会引起铁芯的损坏。防范措施:测量铁芯对地绝缘电阻是否符合规定值,用直流电压、电流法测片间绝缘电阻。此外,做空载试验,测空载损耗是否过大。故障现象四:变压器发出咕嘟咕嘟沸腾声,严重时油枕喷油。原因分析:调压分接开关故障、线组导线断线或雷击等因素造成线圈发生相间或匝间短路,变压器

3、过热、油温增高。严重时,当短路电流骤增或铁心产生强热,导致起火燃烧,致使绝缘物被烧坏,产生喷油,冒烟起火。防范措施:按照变压器容量合理配备高低压保险丝、保险片,定时测量变压器接地电阻并保证合格。线路开关应按照负荷情况及时调整定值。运行中匝间短路较少,因此应对新投运变压器加强声音及电压、电流检查。看温度找故障故障现象一:变压器无明显异常,温度指示器指示出现异常。原因分析:发生类似情况,一般是由于冷却器未能正常运行引起温度异常。如冷却器发生故障、潜油泵停运、风扇反转或损坏及散热管道积垢、散热器阀门没有打开等原因。此外,有时也是由于温度指示器有误差或指示失灵造成的。防范措施:加强巡视并及时对冷却系统

4、和温度指示器进行检查和维护,同时保证备用冷却器良好,避免由于管理不善等原因而引起的过热性故障。对于高负荷、电流较大的变压器,采用提高冷却能力,加强降温效果等方法。故障现象二:油温高于平时10摄氏度以上且不断上升,同时伴随着瓦斯或差动保护动作。原因分析:此类故障一般是由于变压器内部故障引起的。如匝间短路或层间短路,线圈对围屏放电,内部引线接头发热,铁芯多点接地使涡流增大过热,零序不平衡电流等漏磁通与铁件油箱形成回路而发热。防范措施:正确连接引线和分接开关,上紧螺帽,避免松动而发热。加强变压器油位变化的观测,发现缺油或油枕储油量过低时应及时补充。密切观察变压器吸湿器工作情况,一旦发现受潮变色应及时更换。定期测量变压器负荷情况,尽量不使变压器过负荷运行,并针对三相负荷平衡情况及时调整负荷,确保平衡率处于合格位置。此外,加强外部运行条件的检查,及时排除各种影响变压器安全运行的影响。另外,变压器有些故障发生后,有时难以得到及时修复,因此,要提前采取预防措施,以保证电网的安全可靠运行。
