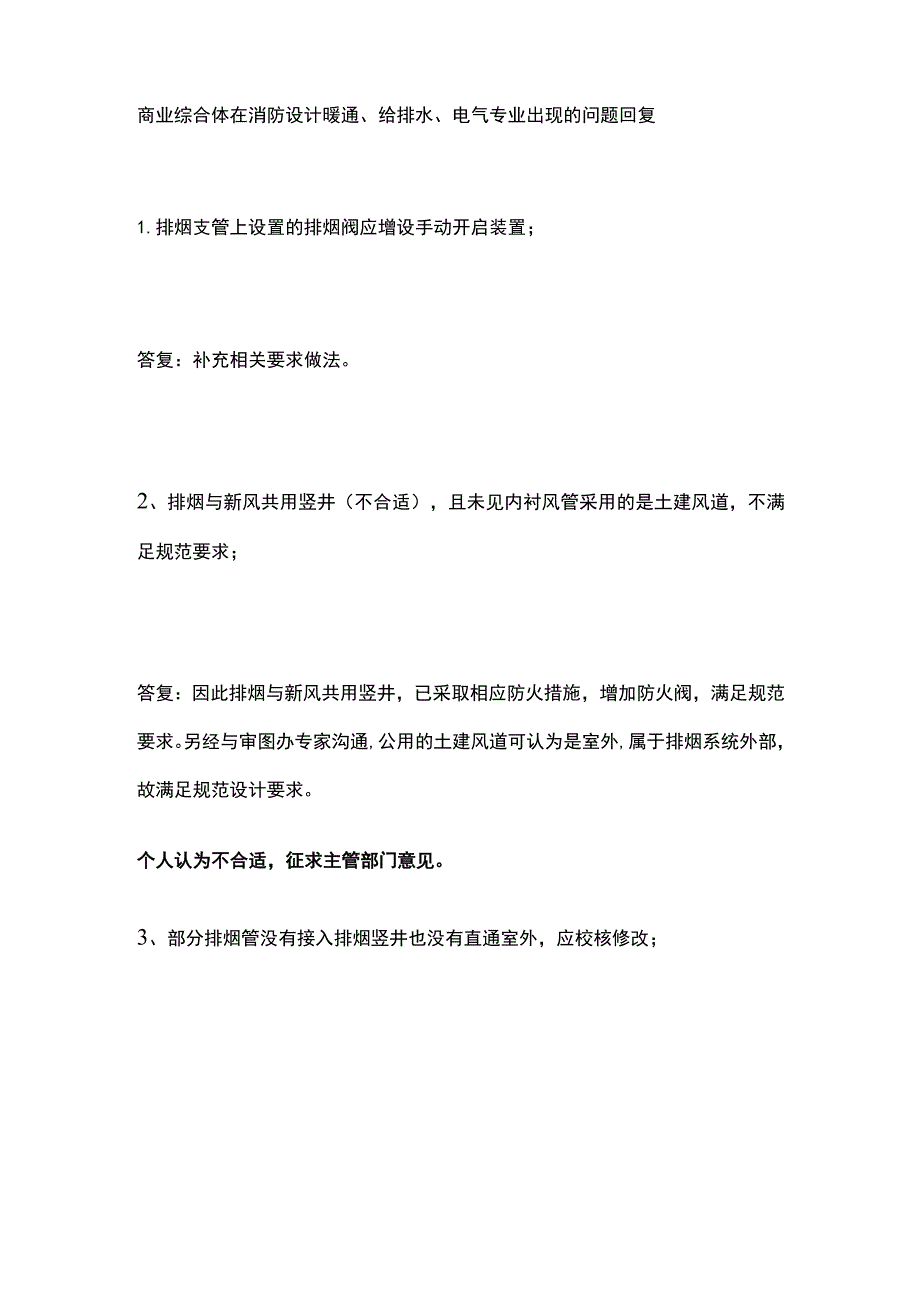

1、商业综合体在消防设计暖通、给排水、电气专业出现的问题回复1.排烟支管上设置的排烟阀应增设手动开启装置；答复：补充相关要求做法。2、排烟与新风共用竖井（不合适），且未见内衬风管采用的是土建风道，不满足规范要求；答复：因此排烟与新风共用竖井，已采取相应防火措施，增加防火阀，满足规范要求。另经与审图办专家沟通,公用的土建风道可认为是室外,属于排烟系统外部，故满足规范设计要求。个人认为不合适，征求主管部门意见。3、部分排烟管没有接入排烟竖井也没有直通室外，应校核修改；4、二层的油烟竖井与排烟竖井共用，应校核修改；答复:已重新调整管井规划，并修改。5、疏散走道的宽度大于2.5m,其防烟分区的长边长度大于
2、36m,应校核修改；答复：经复核调整，此处疏散走道宽度为2.1mo6、未见机械排烟系统的系统图；答复:已补充，详见图纸M-03-10/M-03-177、应明确中庭开口四周挡烟垂壁的设置形式（固定式还是活动式），如为固定式应增设手动开启装置；答复：均采用防火玻璃制作。详见图纸。8、未见机械排烟系统XPS-CS-123的系统图，应校核;答复：此处为超市排烟系统，均为担负单层的系统，平面已表达清晰,故未设置系统图。9、应对跨越四、五层的大厅、前厅的排烟作出设计；答复：经建筑平面优化，此处已经修改。10、可能突然放散大量有害气体或有爆炸危险气体的场所应设置事故通风。事故通风量宜根据放散物的种类、安全及
3、卫生浓度要求，按全面排风计算确定，且换气次数不应小于12次/h,应对厨房的事故通风作出设计；答复：已修改，详见设计说明7.5.7）Hs应在暖通平面图上标注排烟风管是设置在吊顶上还是吊顶下，并给出达到耐火极限的具体技术措施（正压送风管、补风管同样）答复：已修改，详见图纸施工说明四212.12、屋面设置的机械排烟口与正压送风口的距离小于20m,应校核修改；所有回复见修改图均未见图，应对修改部分进行图的修改。答复：此处左下角排烟风机取消。13、锅炉房位于主要疏散通道的下方，应校核修改；答复：此处为非主要的疏散通道，且为室外区域，非人员密集场所。按照锅炉房设计规范(GB50041-2008)4.1.3
4、的规定，锅炉房不得位于主要通道和疏散口的两旁。此设计锅炉房位于非主要疏散通道的下侧，满足设计要求，请专家审阅。14、暖通图与建筑图不一致(1层楼梯5#、楼梯6#),其余应一一校核答复：补充一一校核后图纸。15、地下楼梯间顶部设置的固定窗与楼梯间没有连通，应校核;答复：补充固定窗洞口标注16、部分地上剪刀楼梯间顶部固定窗如何设置没有交代，应校核修改；答复：图中蓝色虚线示意洞口，洞口直通屋顶，并侧面开窗，请专家审阅。17、该建筑不是按照室内步行街进行设计，给排水设计说明中出现室内步行街设计；应校核修改；答复：复核修改说明18、未见室外消防给水总平面布置图，应校核；答复：补充提供室外消防给水总平面布
5、置图19、应在消防水泵出水管上设置的试水管上增设流量计；答复：增设流量计20、部分室内消火栓设置在门上，应校核修改；答复：此处调整开门位置，并检查其他同类问题。21、水力警铃不应设置在报警阀间，应明确水力警铃设在有人值班的地点附近或公共通道的外墙上；答复：设置在报警阀间外的走道处，详见报警阀间大样图22、两座消防水池之间设置的连通管能否安装（空间不够），应校核；答复：间距0.9m,经复阀门尺寸，可以安装23、四层中庭二的自动扶梯底部为设置自动喷水灭火系统的洒水喷头,应校核修改；答复：补充喷淋24、车库内部分室内消火栓设置位置不宜发现也不便于使用，应校核调整:答复：此消火栓为保护坡道的消火栓。2
6、5、应明确一级供电负荷的两路双重电源从市政不同IlOKV开关站接入的开关站名称；答复：同意审查意见，增加两路IOkV高压电源的进线点位置，其中一路引自渭河12线（白鹭开闭所），另一路引自城东13线T接。26、餐饮部分的厨房在建筑图上明确只使用电，不适用燃气，而电气专业设置有可燃气体报警装置，应校核统一；答复：同意审查意见，删除电餐饮商铺的可燃气体报警装置。27、火灾为自动报警系统设计说明中应增加线型光束感烟火灾探测器的设置要求；答复：同意审查意见，补充线型光束感烟火灾探测器的设置要求。28、应在超市主要疏散路径及商业部分疏散走道地面增设能保持视觉连续的灯光疏散指示标志灯；答复：在设计说明中增加
7、要求，超市应待超市深化设计时，根据货架等布置，在疏散通道的地面上增设地面增设能保持视觉连续的灯光疏散指示标志灯。29、应在人员密集场所的疏散门正上方增设灯光疏散指示标志灯；答复：同意审查意见，复核并调整。30、借用通向相邻防火分区的甲级防火门作为安全出口，应在其门上设置可节约和不可节约标志灯；答复：同意审查意见，借用通向相邻防火分区的甲级防火门作为安全出口，门上设置的标志灯改为出口指示/禁止入内标志灯。31、应明确疏散指示标志灯的规格大小；答复：同意审查意见，明确疏散指示标志灯的大小。32、火灾自动报警系统的传输线路应采用阻燃电缆或阻燃耐火电缆，应校核消防报警及联动系统线缆表；答复：同意审查意见，传输线路改为阻燃电缆或阻燃耐火电缆。33、火灾自动报警系统图上未见防火卷帘、消防电梯、排烟风机直启线接入、正压送风机直启线接入，应校核；答复：同意审查意见，校核并修改火灾自动报警系统图。34、应明确火灾自动报警系统的总线回路数（在系统图上标注），并校核每一总线回路连接设备的总数是否超180点。答复：同意审查意见，校核并修改火灾自动报警系统图。35、应对在合同内的火灾报警系统作出设计；答复：同意审查意见，已按合同设计火灾报警系统。
