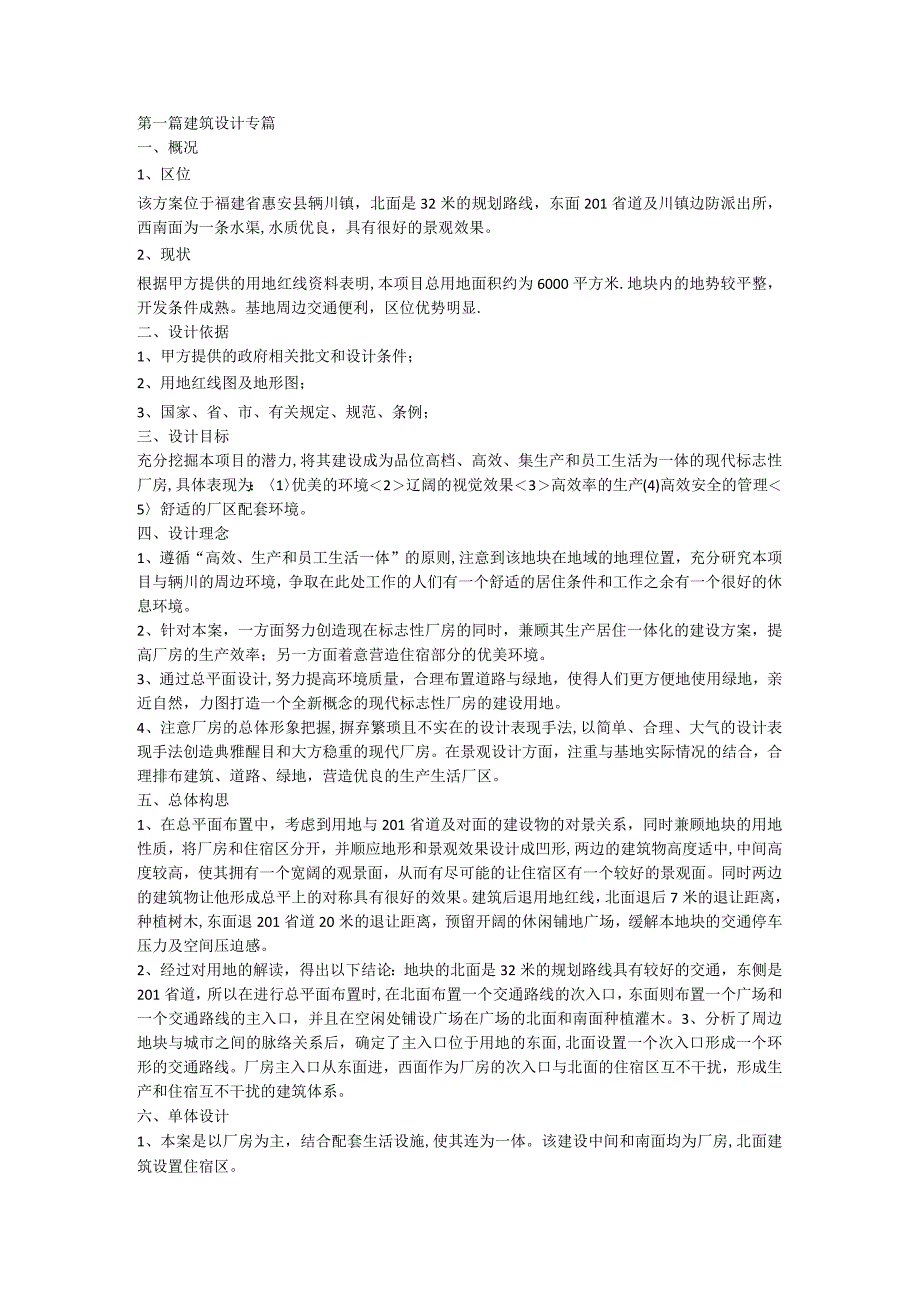

工业厂区设计说明分解.docx_第1页
第1页 / 共14页

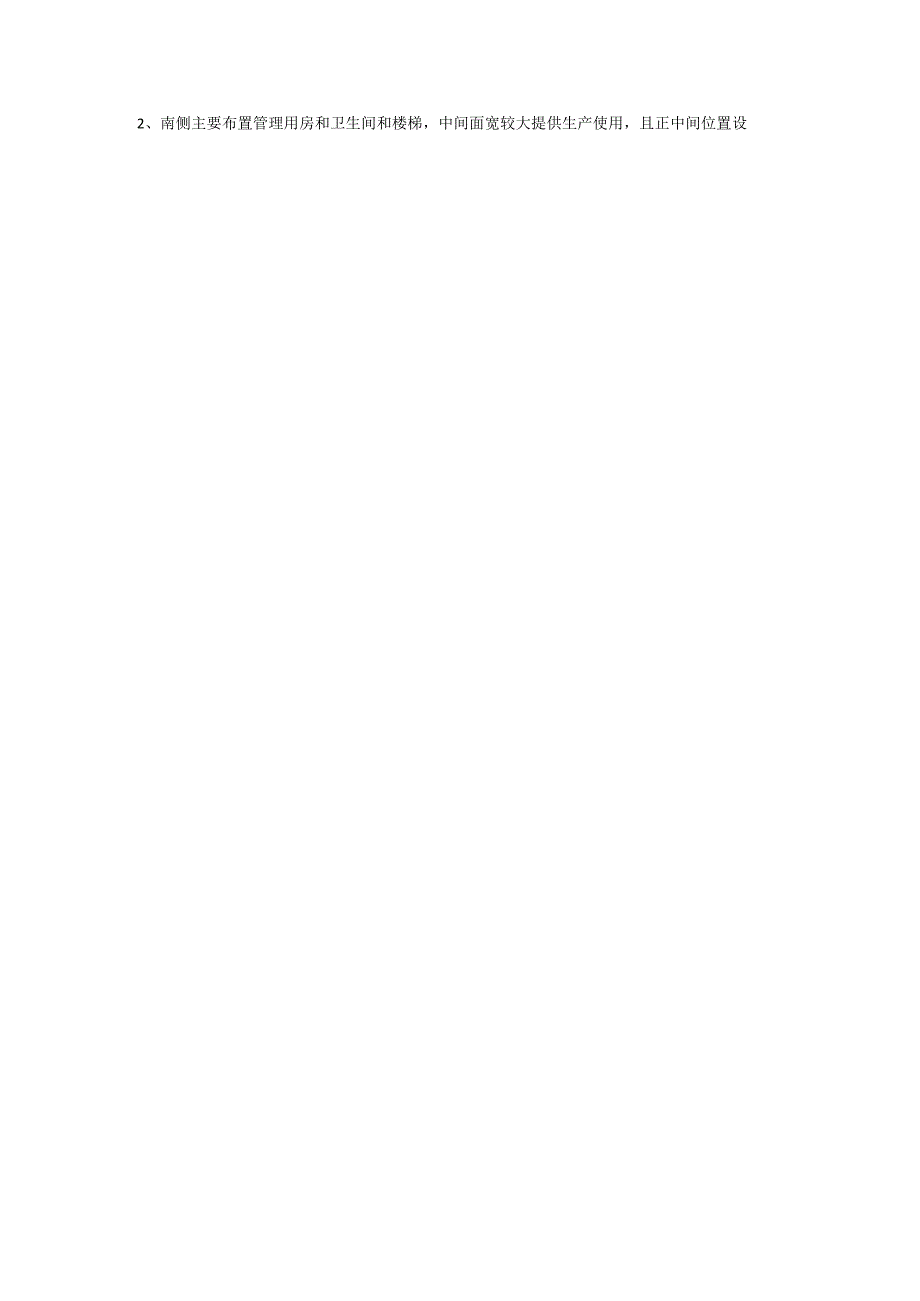

工业厂区设计说明分解.docx_第2页
第2页 / 共14页

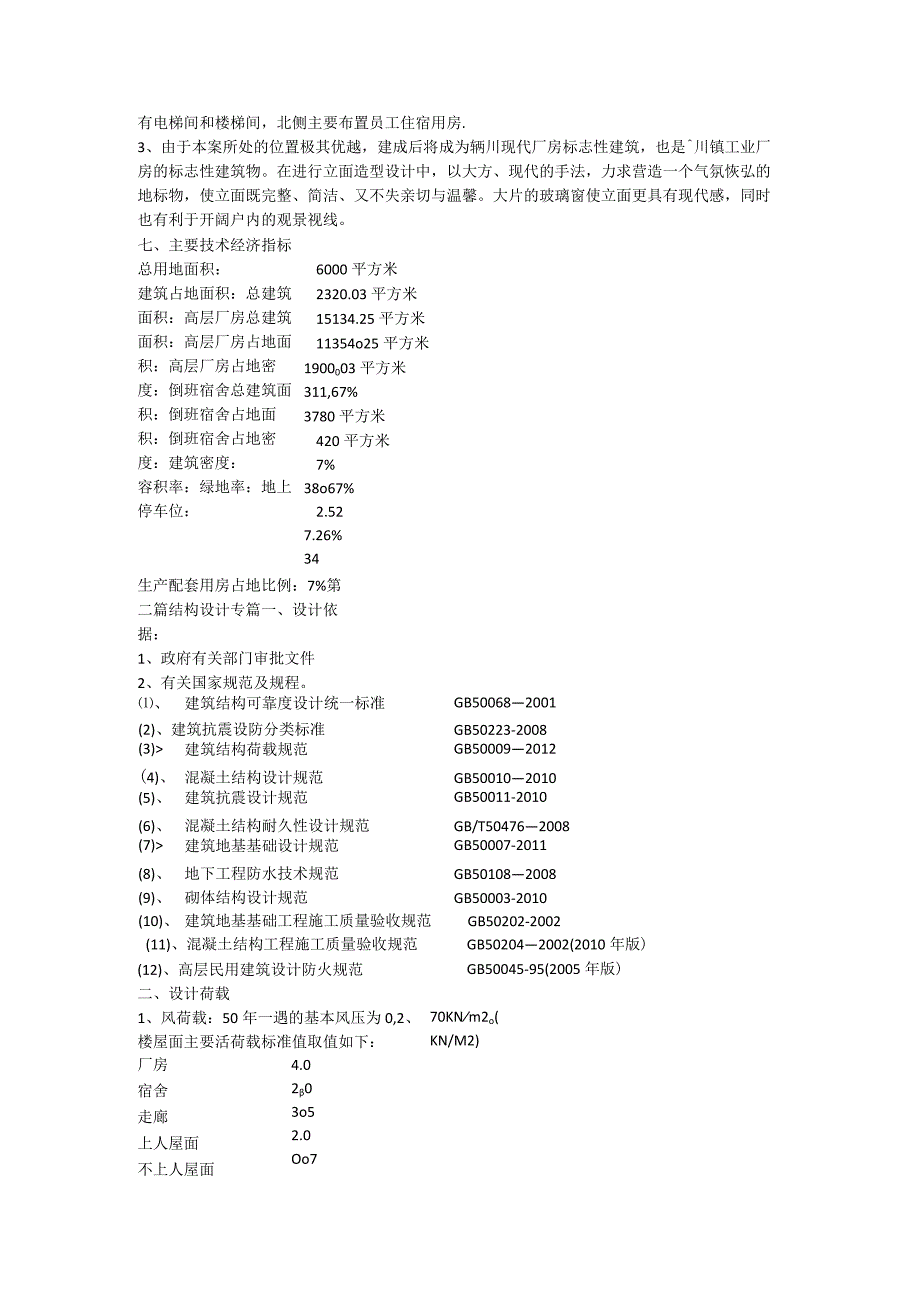

工业厂区设计说明分解.docx_第3页
第3页 / 共14页
工业厂区设计说明分解.docx_第4页
第4页 / 共14页
工业厂区设计说明分解.docx_第5页
第5页 / 共14页
工业厂区设计说明分解.docx_第6页
第6页 / 共14页
工业厂区设计说明分解.docx_第7页
第7页 / 共14页
工业厂区设计说明分解.docx_第8页
第8页 / 共14页
工业厂区设计说明分解.docx_第9页
第9页 / 共14页
工业厂区设计说明分解.docx_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《工业厂区设计说明分解.docx》由会员分享,可在线阅读,更多相关《工业厂区设计说明分解.docx(14页珍藏版)》请在第壹文秘上搜索。

1、第一篇建筑设计专篇一、概况1、区位该方案位于福建省惠安县辆川镇,北面是32米的规划路线,东面201省道及川镇边防派出所,西南面为一条水渠,水质优良,具有很好的景观效果。2、现状根据甲方提供的用地红线资料表明,本项目总用地面积约为6000平方米.地块内的地势较平整,开发条件成熟。基地周边交通便利,区位优势明显.二、设计依据1、甲方提供的政府相关批文和设计条件;2、用地红线图及地形图;3、国家、省、市、有关规定、规范、条例;三、设计目标充分挖掘本项目的潜力,将其建设成为品位高档、高效、集生产和员工生活为一体的现代标志性厂房,具体表现为:1优美的环境2辽阔的视觉效果3高效率的生产(4)高效安全的管理

2、5舒适的厂区配套环境。四、设计理念1、遵循“高效、生产和员工生活一体”的原则,注意到该地块在地域的地理位置,充分研究本项目与辆川的周边环境,争取在此处工作的人们有一个舒适的居住条件和工作之余有一个很好的休息环境。2、针对本案,一方面努力创造现在标志性厂房的同时,兼顾其生产居住一体化的建设方案,提高厂房的生产效率;另一方面着意营造住宿部分的优美环境。3、通过总平面设计,努力提高环境质量,合理布置道路与绿地,使得人们更方便地使用绿地,亲近自然,力图打造一个全新概念的现代标志性厂房的建设用地。4、注意厂房的总体形象把握,摒弃繁琐且不实在的设计表现手法,以简单、合理、大气的设计表现手法创造典雅醒目和大

3、方稳重的现代厂房。在景观设计方面,注重与基地实际情况的结合,合理排布建筑、道路、绿地,营造优良的生产生活厂区。五、总体构思1、在总平面布置中,考虑到用地与201省道及对面的建设物的对景关系,同时兼顾地块的用地性质,将厂房和住宿区分开,并顺应地形和景观效果设计成凹形,两边的建筑物高度适中,中间高度较高,使其拥有一个宽阔的观景面,从而有尽可能的让住宿区有一个较好的景观面。同时两边的建筑物让他形成总平上的对称具有很好的效果。建筑后退用地红线,北面退后7米的退让距离,种植树木,东面退201省道20米的退让距离,预留开阔的休闲铺地广场,缓解本地块的交通停车压力及空间压迫感。2、经过对用地的解读,得出以下

4、结论:地块的北面是32米的规划路线具有较好的交通,东侧是201省道,所以在进行总平面布置时,在北面布置一个交通路线的次入口,东面则布置一个广场和一个交通路线的主入口,并且在空闲处铺设广场在广场的北面和南面种植灌木。3、分析了周边地块与城市之间的脉络关系后,确定了主入口位于用地的东面,北面设置一个次入口形成一个环形的交通路线。厂房主入口从东面进,西面作为厂房的次入口与北面的住宿区互不干扰,形成生产和住宿互不干扰的建筑体系。六、单体设计1、本案是以厂房为主,结合配套生活设施,使其连为一体。该建设中间和南面均为厂房,北面建筑设置住宿区。2、南侧主要布置管理用房和卫生间和楼梯,中间面宽较大提供生产使用

5、,且正中间位置设有电梯间和楼梯间,北侧主要布置员工住宿用房.3、由于本案所处的位置极其优越,建成后将成为辆川现代厂房标志性建筑,也是川镇工业厂房的标志性建筑物。在进行立面造型设计中,以大方、现代的手法,力求营造一个气氛恢弘的地标物,使立面既完整、简洁、又不失亲切与温馨。大片的玻璃窗使立面更具有现代感,同时也有利于开阔户内的观景视线。七、主要技术经济指标总用地面积:建筑占地面积:总建筑面积:高层厂房总建筑面积:高层厂房占地面积:高层厂房占地密度:倒班宿舍总建筑面积:倒班宿舍占地面积:倒班宿舍占地密度:建筑密度:容积率:绿地率:地上停车位:6000平方米2320.03平方米15134.25平方米1

6、1354o25平方米1900003平方米311,67%3780平方米420平方米7%38o67%2.527.26%34、建筑结构可靠度设计统一标准GB500682001(2)、建筑抗震设防分类标准GB50223-2008(3)建筑结构荷载规范GB500092012(4)、混凝土结构设计规范GB500102010(5)、建筑抗震设计规范GB50011-2010(6)、混凝土结构耐久性设计规范GB/T504762008(7)建筑地基基础设计规范GB50007-2011(8)、地下工程防水技术规范GB501082008(9)、砌体结构设计规范GB50003-2010(10)、建筑地基基础工程施工质量

7、验收规范GB50202-2002(11)、混凝土结构工程施工质量验收规范生产配套用房占地比例:7%第二篇结构设计专篇一、设计依据:1、政府有关部门审批文件2、有关国家规范及规程。GB502042002(2010年版)GB50045-95(2005年版)(12)、高层民用建筑设计防火规范二、设计荷载1、风荷载:50年一遇的基本风压为0,2、楼屋面主要活荷载标准值取值如下:70KNm2o(KN/M2)厂房宿舍走廊上人屋面不上人屋面4.0203o52.0Oo7楼梯3o5卫生间2.5三、结构选型及计算:厂房为九层框架结构,宿舍为九层框架结构。建筑的结构安全等级为二级,建筑抗震设防类别为乙类,结构的设计

8、使用年限为50年。按照惠安地震基本烈度7度进行设防,设计基本地震加速度值为0。15g,所属地震分组为第二组.厂房、宿舍采用全现浇钢筋碎框架结构,框架抗震等级为二级。基础形式将结合具体地质勘测报告另行设计。结构计算的电算分析,采用PKPM系列软件的SATWE空间有限分析法分析。第三篇给水排水设计一、设计依据室外给水设计规范GB500132006室外排水设计规范GB50014-2006城市工程管线综合规划规范GB50289-98建筑设计防火规范GBJ5004595(2001年版)建筑灭火器配置设计规范GB50140-2005.甲方及其它专业提供的设计资料二、设计范围1、建筑红线内的室外给排水及消防

9、设计,2、室内给排水及消防设计。三、给水1、室外给水Kl水源:市政水源;由四周道路的市政给水环网引入,作为本工程生活及消防的给水水源。1。2水压:室外给水系统与市政管网接口处的常年最低水压为0.25MPa.2、室内用水量本工程最高日用水量:100m3d,本工程最大时用水量:10.4m3h2.2、供水方式:由市政给水管供至屋面生活水箱,再由水箱供至各用水点.3消防给水3。1消防用水量:厂房消防用水量名称用水量(L/S)火灾延续时间(三)总用水量(T)室外消防用水40L/S3432T室内消防用水10LS3108T自动喷淋用水3OLS1108宿舍楼消防用水量名称用水量(L/S)火灾延续时间(三)总用

10、水量(T)室外消防用水20L/S2144T室内消防用水20L/S3144自动喷淋用水30L/S1108消防水池有效容积为648M3,进水管DNl50。消防水池及泵房设在建筑外。水泵房设生活、消防、喷淋、生泵各2台(一备一用),水泵与火灾自动报警系统联动控制.3。2室外消防:室外消防管网与市政环状管网连成环,由市政环状给水管网引入一根DN150进水管,市政给水管网能满足室外消防用水量及水压要求。共设有4组室外消火栓,与市政现有的市政消火栓保证供应建筑物的灭火用水量。3。3室内消防:本工程室内消防管网连成环状,各层按消防规范要求设室内消火栓,每个室内消火栓均设有启动消防水泵的自动按钮及减压设施。本

11、工程厂房应设置自动喷淋,喷头头设置场所:办公室、电梯前室、公共走道等.供水系统采用湿式自动喷水系统,在每层供水支管上安装水流指示器,加压泵由报警阀压力开关控制,喷头采用动作温度为68C的。红色玻璃闭式喷头,水力警铃设于一层中心控制室内。3。4其它:3。4,51室外给水管采用UPVC管粘接.3.4.2 室内给水管采用PP-R管;消防管采用镀锌钢管丝扣连接。3.4.3 室外污水管采用混凝土管沥青承接.3。4.4室外雨水管为混凝土管石棉水泥接口。3。4.5污水,雨水管道基础详S22230-6,90度混凝土基础.4、灭火器设置火灾类型为A类,配置场所的危险等级严重危险级。灭火器设于专用箱内.专用箱设在

12、消火栓下面。箱内设手提式磷酸钱盐MFA5二具。四。室内排水1、排水量:排水量按最高日用水量的80%计,即80.Om3。2、排水系统:采用单立管排水系统。3、通气管系统:采用单立管伸顶通气系统。五、雨水雨水经雨水口收集后经暗管就近排入市政雨水管道系统。室外雨水排水采用暴雨强度公式q=1376.3*(l+logP)(l+7.133)0.608重现期取1年,径流系数取0。70o六、室外排水采用雨污分流系统,污废水经化粪池处理后排入市政污水管道。七、管材、管道敷设及连接方式1、生活给水管采用PP-R给水塑料管,同质热熔连接。2、消火栓系统采用镀锌钢管,丝扣或卡箍连接。3、室内雨、污水管采用UPVC排水

13、管、承插粘接,室外雨、污水管采用双壁波纹管,橡胶圈承插连接.第四篇电气设计4.1 电力:4。Io1设计依据:10KV及以下变电所设计规范GB50053-1994民用建筑设计通则GB503522005建筑设计防火规范GB500162006低压配电设计规范GB50054-1995民用建筑电气设计规范JGJ/T16-19924.10 2负荷估算:负荷预测方法:采用单位建筑面积负荷指标法和单位指标法估算用电负荷。依据本区总体规划的布局,结合建筑单体面积和功能要求,估算出各类负荷的大小,采用需要系数法计算出用电负荷,并据此估算本工程所需要的变压器装机容量。4.43供配电设计:负荷等级:本工程消防设备用电

14、、配电间、消控中心、疏散楼梯、疏散通道的一般照明,按二级负荷供电;其它按三级负荷供电。(2)电压等级:按照我国现行的电压标准,低压为380V/220V。(3)供电电源:电源由附近低压电网以电力电缆穿管理地引入底层配电室,再由配电室220/380伏以电力电缆放射式向各层供电。4.1 。5电缆线路与敷设方式:导线选择原则:IOKV电缆进线采用铜芯铠装交联聚乙烯电力电缆,电缆规格由当地供电主管部门定,低压出线电缆根据各梯间单元用电负荷大小,计算容量来选定。(2)导线敷设方式:低压配电干线一般在室外均采用电缆沟或穿钢管敷设.楼内电力电缆采用电缆桥架沿强电管井敷设O(3)电缆与电缆或管道、道路、构造物等相互间容许最小距离应符合规范电力工程电缆设计规范GB5021794中表5.3.5条的要求。4。1.6用电量:并根据甲方提供的设备功率,采用单位负荷估算法估算。4.2 弱电工程设计说明:4。2.1规划设计依据:城市公共建筑和住宅小区通信设计标准GB/3200P-006-93有线电视系统工程技术规范GB/50200-94建筑与建筑群综合布线系统工程设计规范GB/T503120004.2.2弱电工程设计内容:(1)电信工程(2)电视工程4。2.3设计指导思想:弱电作为建筑电气工程的重要组成部分,是一门综
