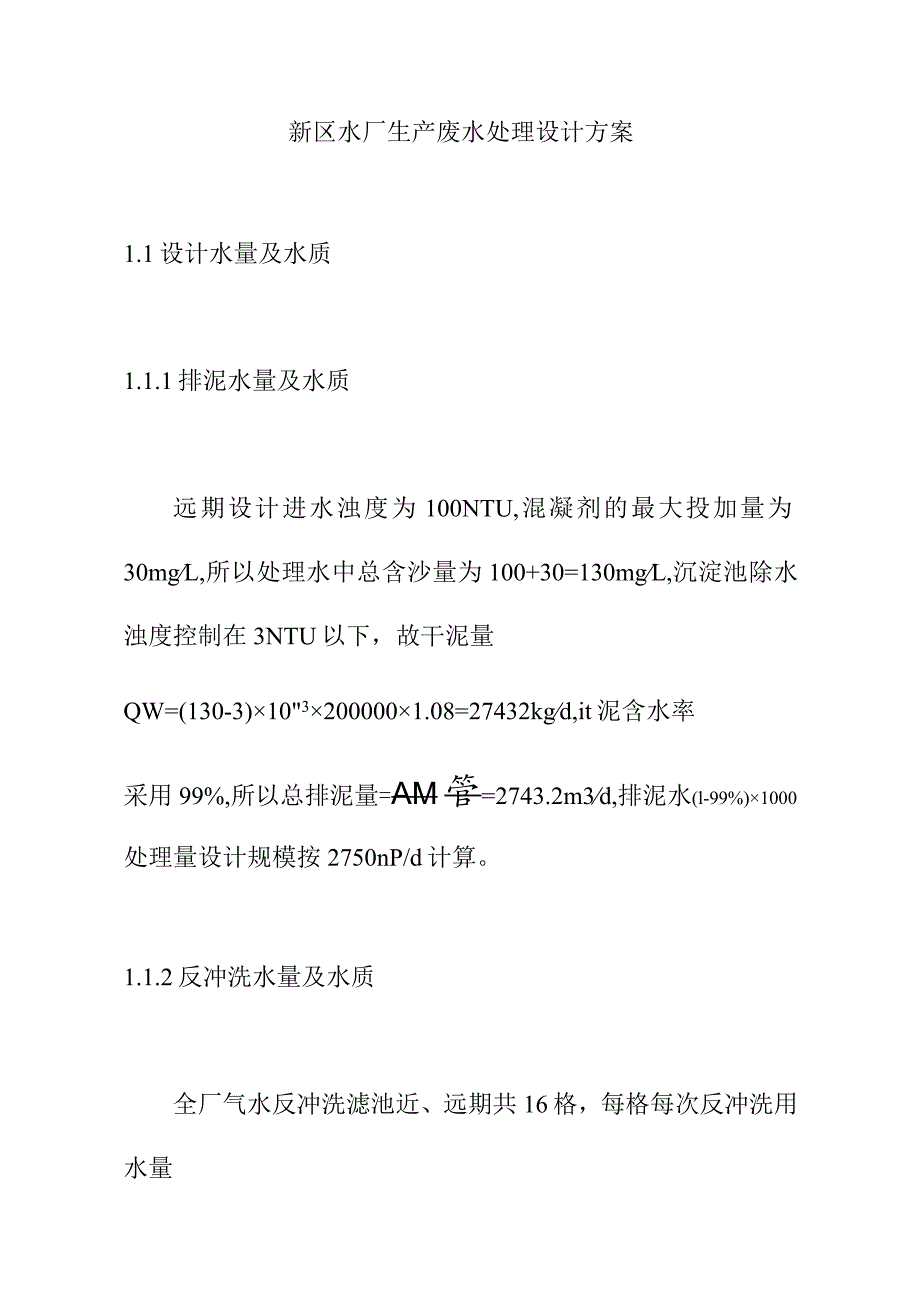

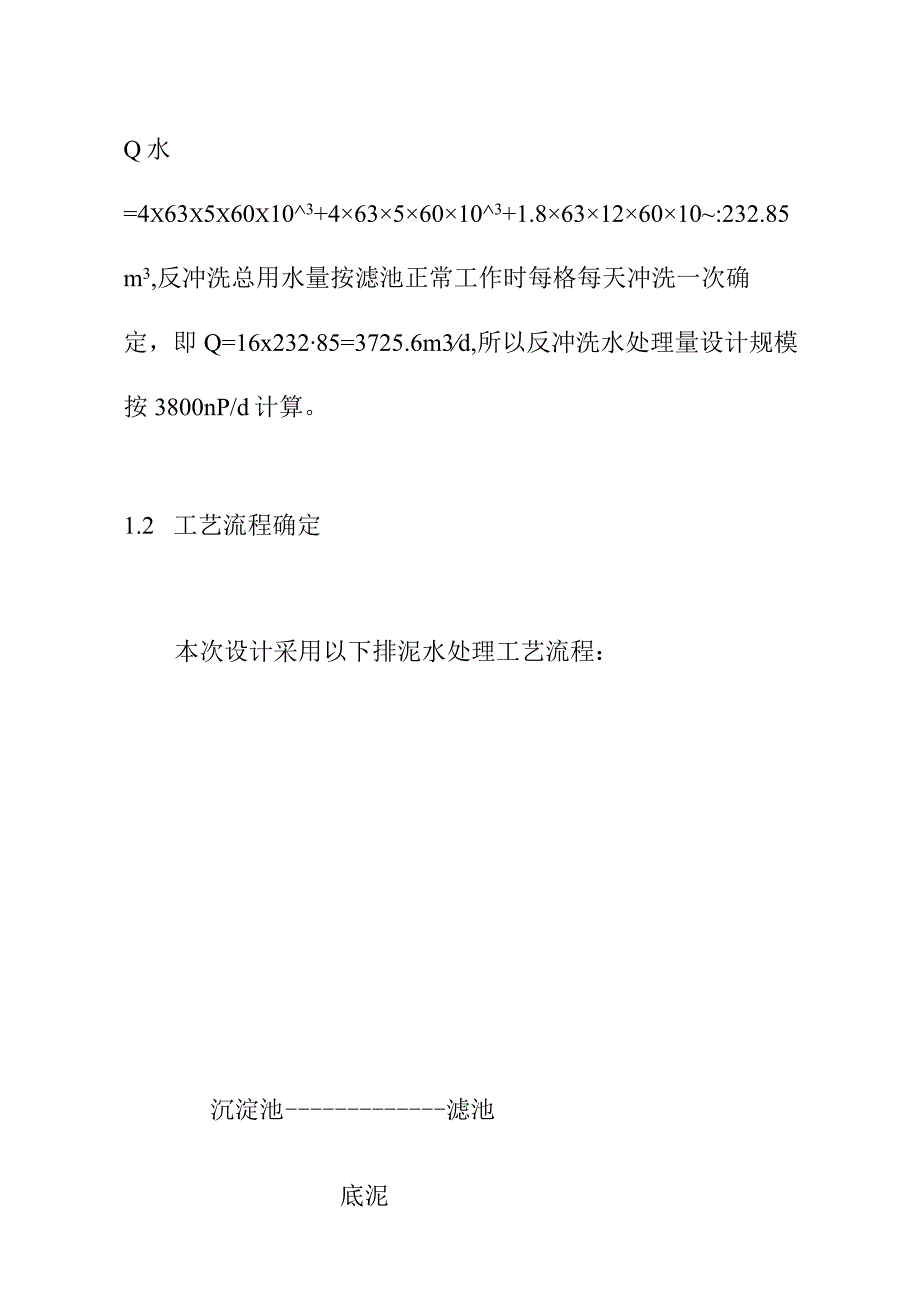

1、新区水厂生产废水处理设计方案1.1设计水量及水质1.1.1排泥水量及水质远期设计进水浊度为100NTU,混凝剂的最大投加量为30mgL,所以处理水中总含沙量为100+30=130mgL,沉淀池除水浊度控制在3NTU以下，故干泥量QW=(130-3)1032000001.08=27432kgd,it泥含水率采用99%,所以总排泥量=AM管=2743.2m3d,排泥水(l-99%)1000处理量设计规模按2750nP/d计算。1.1.2反冲洗水量及水质全厂气水反冲洗滤池近、远期共16格，每格每次反冲洗用水量Q水=4x63x5x60x103+463560103+1.863126010:232.85m

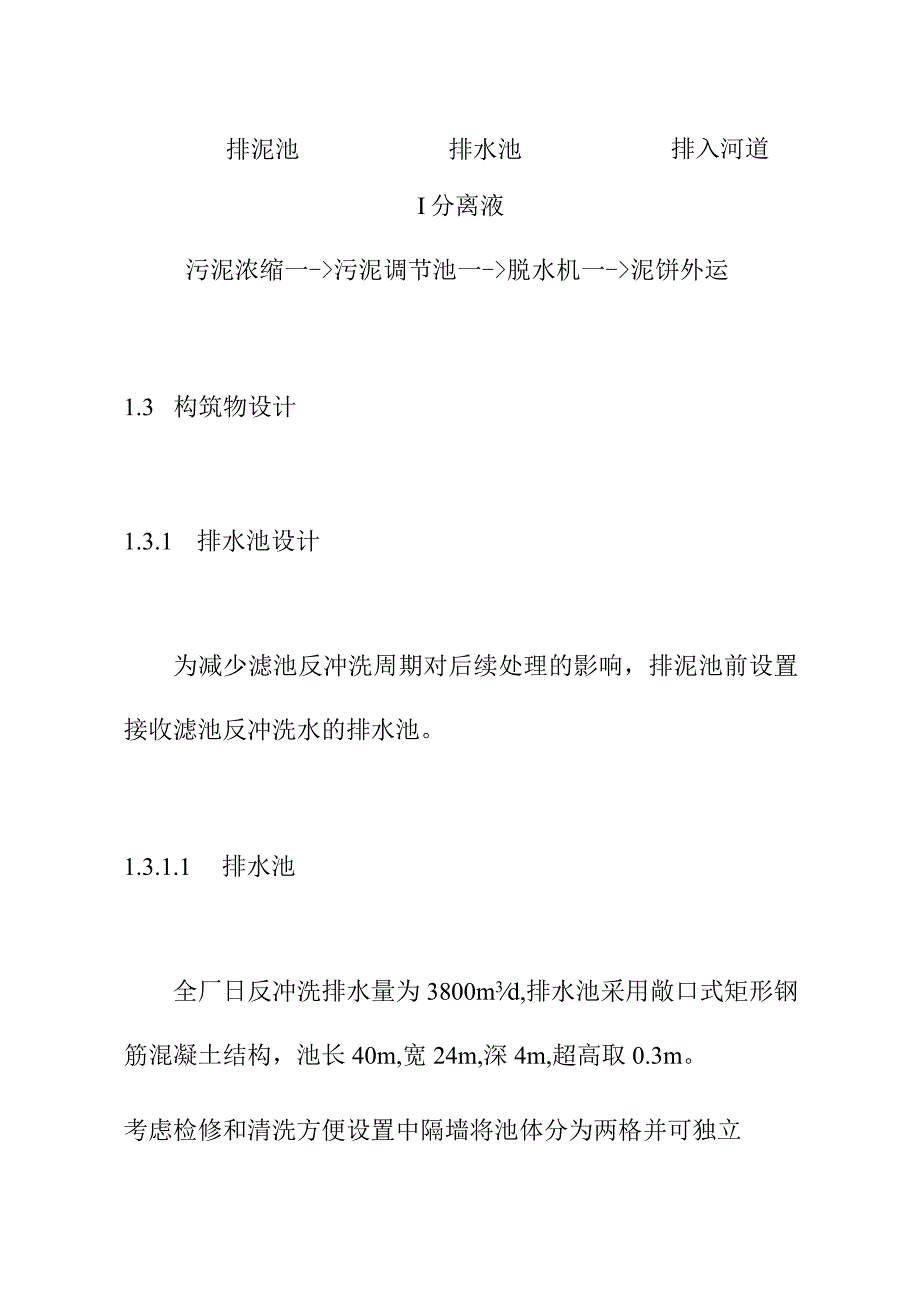

2、3,反冲洗总用水量按滤池正常工作时每格每天冲洗一次确定，即Q=16x23285=3725.6m3d,所以反冲洗水处理量设计规模按3800nP/d计算。1.2 工艺流程确定本次设计采用以下排泥水处理工艺流程：沉淀池滤池底泥排泥池排水池排入河道I分离液污泥浓缩一-污泥调节池一-脱水机一-泥饼外运1.3 构筑物设计1.3.1 排水池设计为减少滤池反冲洗周期对后续处理的影响，排泥池前设置接收滤池反冲洗水的排水池。1.3.1.1 排水池全厂日反冲洗排水量为3800m3d,排水池采用敞口式矩形钢筋混凝土结构，池长40m,宽24m,深4m,超高取0.3m。考虑检修和清洗方便设置中隔墙将池体分为两格并可独立运
3、，在中隔墙底部设DN500敞开式手动平衡拍门一处。1.3.1.2主要设施(1)、每格进水端各设一台DN100O手动检修闸板，共2台。(2)、每格中段设置推流式潜水混合器一台，共2台，每台功率N=7.5kW0(3)、每格中各设溢流排水管，过水能力按0.7m%计算，流速采用L5ms,则溢流管管径d=旧=后旨=0.77m,取管径为800mmo(4)、每格中各设放空管一根，考虑放空时间为2h,放空管=0.53m,取管径为600mm。直径d=恒=I4x3800VvtV3.141.22360021.3.2排泥池用于调节原水设计含沙量下，生产构筑物排泥水峰值量和平均处理量之间的差值。1.3.2.1调节池容积
4、的确定峰值流量按沉淀池4台吸泥机同时运行一周期（168min）和网格絮凝池同时排泥的量计，2750-l=321m考虑到60x24安全性，涉及调节池为敞口式钢筋混凝土结构，池长为Ilm,池宽IOnb池深3m,超高0.3m。设置在池中的设备均采用水面以上检修，处理系统设置故障时的超越措施。1.3.2.2排泥池提升泵为将排泥废水提升至浓缩池，在池中设有100QW145-10-7.5型潜水泵两台，一用一备，潜水泵流量Q=145m3h,扬程H=IOm,电动机功率N=7.5kw,转速n=1440rmino1.3.2.3主要设施(1)、池中设推流式潜水搅拌器一台，功率N=7.5kw0(2)、设DNlOOO溢
5、流排水管。(3)、为了配合水厂发生事故时的溢流排水，取放空管直径为700mmo1.3.3浓缩池为满足脱水机的运行条件，将Q泥二2750m3d含水率99%的排泥废水浓缩至98%以下，浓缩后泥的体积为V泥其谭桂2,Q=I375H?,则浓缩池上清液体积(198%)V液=2750T375=1375m3o1.3.3.1确定池体的体积固体通量取LOkg干固体/(m3h),则浓缩池的面积A=a=29_=1146m2,浓缩池设两座，池体直径为27.02m,NWg1.024取池体直径D=27m0池体采用钢筋混凝土结构，池内水深取h2=5.0m,则浓缩池有效容积V=AXh2=空空5=2861m3,污泥在浓缩池中4
6、停留时间T=旦二”包=24.97h0V混27501.3.3.2确定泥斗尺寸设计污泥斗上底直径D=30m,下底直径D2=LOm,污泥斗壁与水平夹角成45。，池底坡度i=O.l。则池底坡降h4=上0i二丝当.=L2m22泥斗高h5=tan45=tan450=1.Omo221.3.3.3校核储泥体积(1)、浓缩后的污泥体积V泥=137511(2)、储泥区所需容积Vi按照6h泥量计Vi=*二以3=171.88m3o24224x2(3)、泥斗容积V2=-(r12+r1r2+J?)=I，；(OS+0.5X1.5+1.52)=34m3o(4)、池底可储泥容积V3=-(r22+r2R+R2)=(1.52+1.
7、5xl3.5+13.52)=257.17m3o(5)、储泥容积V=V2+V3=34+25717=260.57Vi,满足储泥要求1.3.3.4浓缩池总高度H浓缩池超高取h=0.3m,缓冲层高度h3=03m,则浓缩池总高度H=h+h2+h3+h4+h5=0.3+5.0+0.3+1.2+1.0=7.8mo1.3.3.5浓缩池进出泥管、进泥管为减小剪切阻力，使泥流接近于紊流状态，设计泥流在管道中的流速V=LOms,进泥管进泥量Qijg=1375m3d=0.016m3so则进泥管管径d=、连巫=0.143m,为防止管VvV3.141.0道堵塞，进泥管管径取150mm,校核流速v=0.91ms(2)、出泥
8、管出泥管设计流量Q泥=687.5m3d=0.008m3s,设计流速V=LOm/s,则管径叵=(Hom,为防止管道堵塞，出泥管管径取VvV3.141.0150mm,校核流速V=0.45m/sO(3)、上清液出流管上清液水量为Q泥=687.5m3d=0.008m3s,设计出流管流速为08ms,则出流管管径为%区二近恒=0.11m,VvV3.140.8取出流管管径为125mm。1.3.3.6其他设施(1)、池内设置D=27m浓缩池用周边传动刮泥机一台。(2)、池内设泥位计一台，检测池中泥位变化情况，辅助控制出泥、管阀开停。(3)、为控制排泥浓度，在每座浓缩池底排泥管上安装测泥浓度计。(4)、进泥水管
9、道上设置静态混合器一处，需要时可投加一定量PAM,用来保证排放足够好的上清液水质。(5)、排泥管上设置电动排泥阀和手动检修阀各一台。1.3.4集泥池设计圆形集泥池一座，汇集浓缩池排泥，并可辅助起到均质污泥浓度的作用，有利于脱水机的正常工作。1.3.4.1确定池体尺寸进泥量Q=污泥浓缩后体积=1375m3d=0.016m3s,储泥时间T=8ho、集泥池容积V二4458311(2)、集泥池直径有效深度取h=4.0m,则集泥池直径D=榨=庶g=1208m,取D=12m,超高取0.5m,则集泥池总高为4.5m。(3)、搅拌设备集泥池内搅拌设备功率按510wH?池容计算，取8.0w/m3,贝IP=8.0
10、x452.16=3.6kw0选择QJB型低速潜水推流器，额定功率为4kw。(4)、储泥池进出泥管进泥量Q泥=687.5m3d=0.008m3s,设计泥流速v=1.0ms,则管径d电叵巡=OI0m,取进出泥管管径为150mm,实际VvV3.14x1.0流速v=0.45mso设置DND300溢流管、放空管各一处，并在池中设置液位计。1.3.5污泥脱水为进一步降低泥的含水率，使泥体积大幅度减小，以便于运输和减少运输量，在生产废水处理系统中设污泥脱水过程。用于提升储泥池中污泥的泵与脱水机一一对应。泵选用50QW15-22-2.2型潜水排污泵两台，流量Q=1218m3h,扬程H=2220m,电动机功率为2.2kw,转速n=2840rmino选用两台LWD430W型卧式螺离心式污泥脱水机，脱水机进泥含水率为98%,出泥渣含水率为75%,设计处理规模下为24h连续运行。每日泥渣外运量计算见表6。表6每日泥渣外运量近期原水含沙量(mgL)构筑物排泥水量(r3d)含水率(%)浓缩池泥饼外*(m3d)排泥浓度()排泥量(m3d)10013759998687.555
