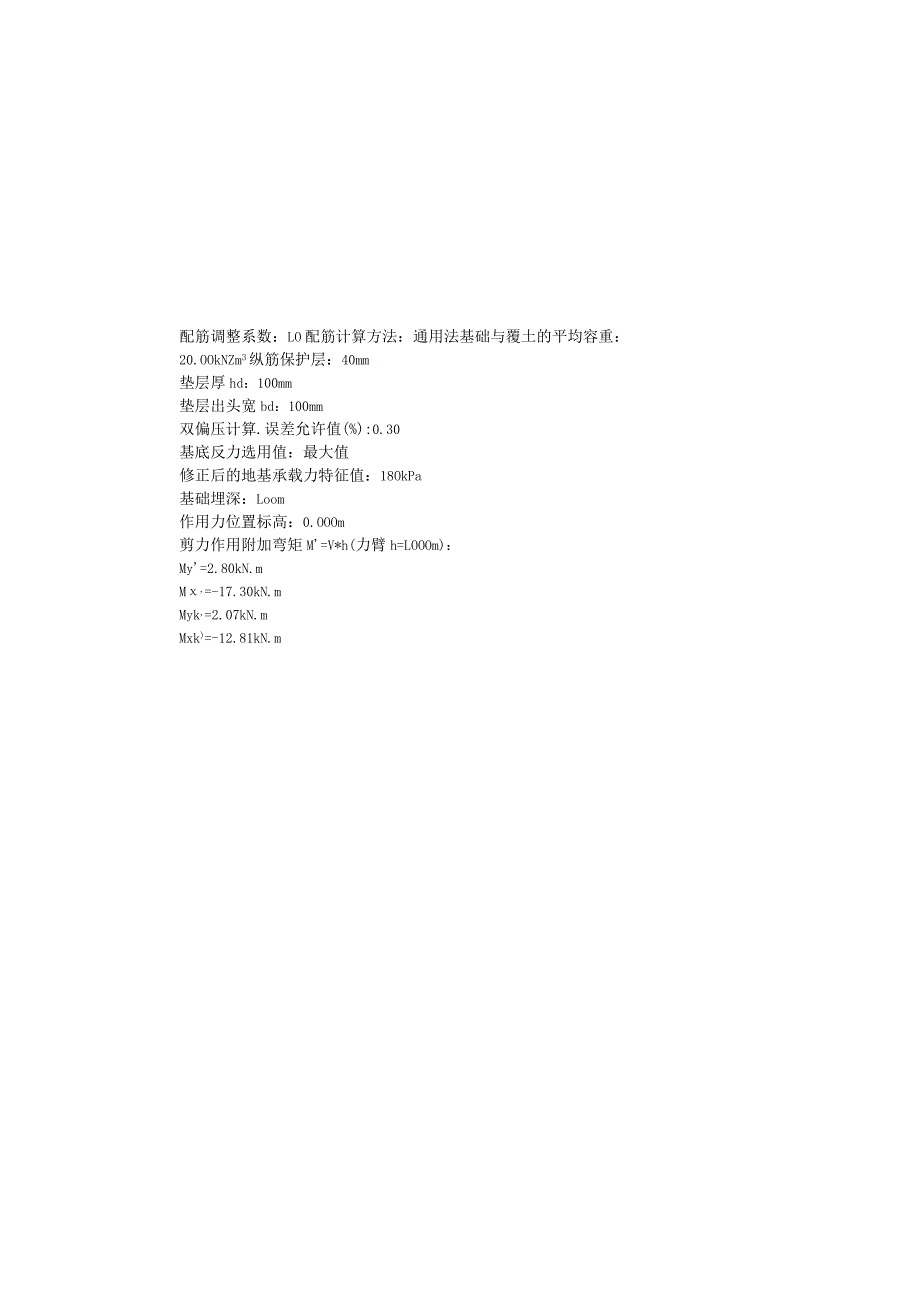

1、配筋调整系数：LO配筋计算方法：通用法基础与覆土的平均容重：20.OOkNZm3纵筋保护层：40mm垫层厚hd：100mm垫层出头宽bd：100mm双偏压计算.误差允许值(%):0.30基底反力选用值：最大值修正后的地基承载力特征值：18OkPa基础埋深：Loom作用力位置标高：0.OOOm剪力作用附加弯矩M=V*h(力臂h=LOOOm)：My=2.80kN.mM,=-17.30kN.mMyk,=2.07kN.mMxk)=-12.81kN.m现浇独立柱基础设计(DJ-I)执行规范：混凝土结构设计规范(GB50010-2010(2015年版)，本文简称混凝土规范建筑地基基础设计规范(GB5000
2、7-2011),本文简称地基规范建筑抗震设计规范(GB5(X)11-2010(2016年版)，本文简称抗震规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB4(X);G-HRB500;Q-HRBF400;R-HRBF5001设计资料：1.1已知条件：类型：阶梯形柱数：单柱阶数：1基础尺寸（单位mm）:bl=1400,bl1=700,al=1400,al1=700,hl=600柱：方柱，A=400mm,B=400mm设计值：N=252.70kN,Mx=-22.70kN.m,Vx=2.80kN,My=-1.20kN.m,Vy=17.30kN标准值：Nk=187.19kN,M

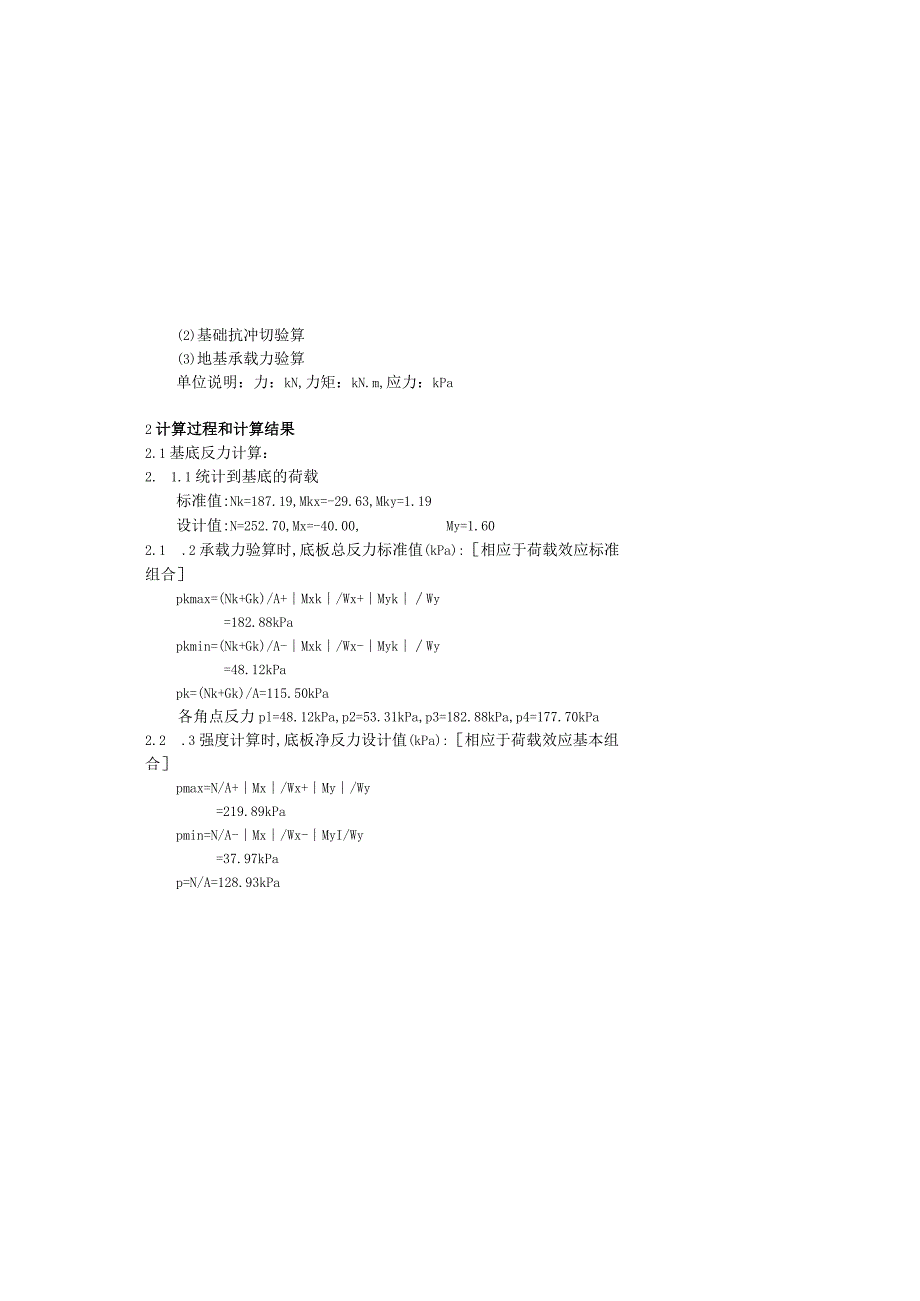

3、xk=-16.8IkN.m,Vxk=2.07kN,Myk=-O.89kN.mtVyk=12.8IkN混凝土强度等级：C30,fc=14.30Nun2钢筋级别：HRB400,fy=360Nmm2纵筋最小配筋：0.151.2计算要求：(1)基础抗弯计算(2)基础抗冲切验算(3)地基承载力验算单位说明：力：kN,力矩：kN.m,应力：kPa2计算过程和计算结果2.1基底反力计算：2. 1.1统计到基底的荷载标准值:Nk=187.19,Mkx=-29.63,Mky=1.19设计值:N=252.70,Mx=-40.00,My=1.602.1 .2承载力验算时,底板总反力标准值(kPa):相应于荷载效应标
4、准组合pkmax=(Nk+Gk)/A+Mxk/Wx+MykWy=182.88kPapkmin=(Nk+Gk)/A-Mxk/Wx-MykWy=48.12kPapk=(Nk+Gk)/A=115.50kPa各角点反力pl=48.12kPa,p2=53.31kPa,p3=182.88kPa,p4=177.70kPa2.2 .3强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合pmax=N/A+Mx/Wx+My/Wy=219.89kPapmin=N/A-Mx/Wx-MyI/Wy=37.97kPap=N/A=128.93kPa设计林髓翻尺寸简图2.5 基础受弯计算：弯矩计算公式M=FXd其中，
5、F一对应截面地基净反力合力（根据净反力的最大值计算）；d质心到验算截面的距离。根据地基规范第8.2.1条，扩展基础受力钢筋最小配筋率不应小于0.15%第1阶（kN.m）:M下=13.99,M右=29.32,M=29.32,M左=28.39,ho=555mm计算As（mm2m）:AS下=900（构造），AS右=900（构造），As_E二900（构造），As左=900（构造）配筋率P:P下=0.150%,P右=0.150%,P=0.150%,P左=0.150%基础板底构造配筋（最小配筋率0.15%）.2.6 底板配筋：X向实配E14170（906mm2m）2As=900mm2mY向实配E14170
6、（906nun2m）2As=900nm2n3配筋简图各角点反力pl=37.97kPa,p2=44.96kPa,p3=219.89kPa,p4=212.89kPa2.2地基承载力验算：pk=115.50fa=180.OOkPa,满足Pkmax=182.881.2*fa=216.OOkPa,满足2.7 基础抗剪验算：根据地基规范第8.2.7-2条，需要进行抗剪验算抗剪验算公式V=0.7*hs*ft*Ac地基规范第8.2.9条(剪力V根据净反力的最大值计算)下右上左第1阶(h=555mm,hs=1.000)剪切荷载(kN)75.21153.92153.92150.77抗剪切力(kN)777.78777.78777.78777.78抗剪满足.2.4基础抗冲切验算：抗冲切验算公式FK=O.7*Bhp*ft*Aq地基规范第8.2.8条(冲切力Fl根据净反力的最大值计算)下右上左第1阶(h=600mm,h=555mm,Bhp=1.000)冲切荷载(kN)0.000.000.000.00抗冲切力(kN)0.000.000.000.00抗冲切满足.总反力标准置kPa219.89净反力设计假kPa)
