《生产高强度灰铸铁件的工艺措施.docx》由会员分享，可在线阅读，更多相关《生产高强度灰铸铁件的工艺措施.docx（6页珍藏版）》请在第壹文秘上搜索。

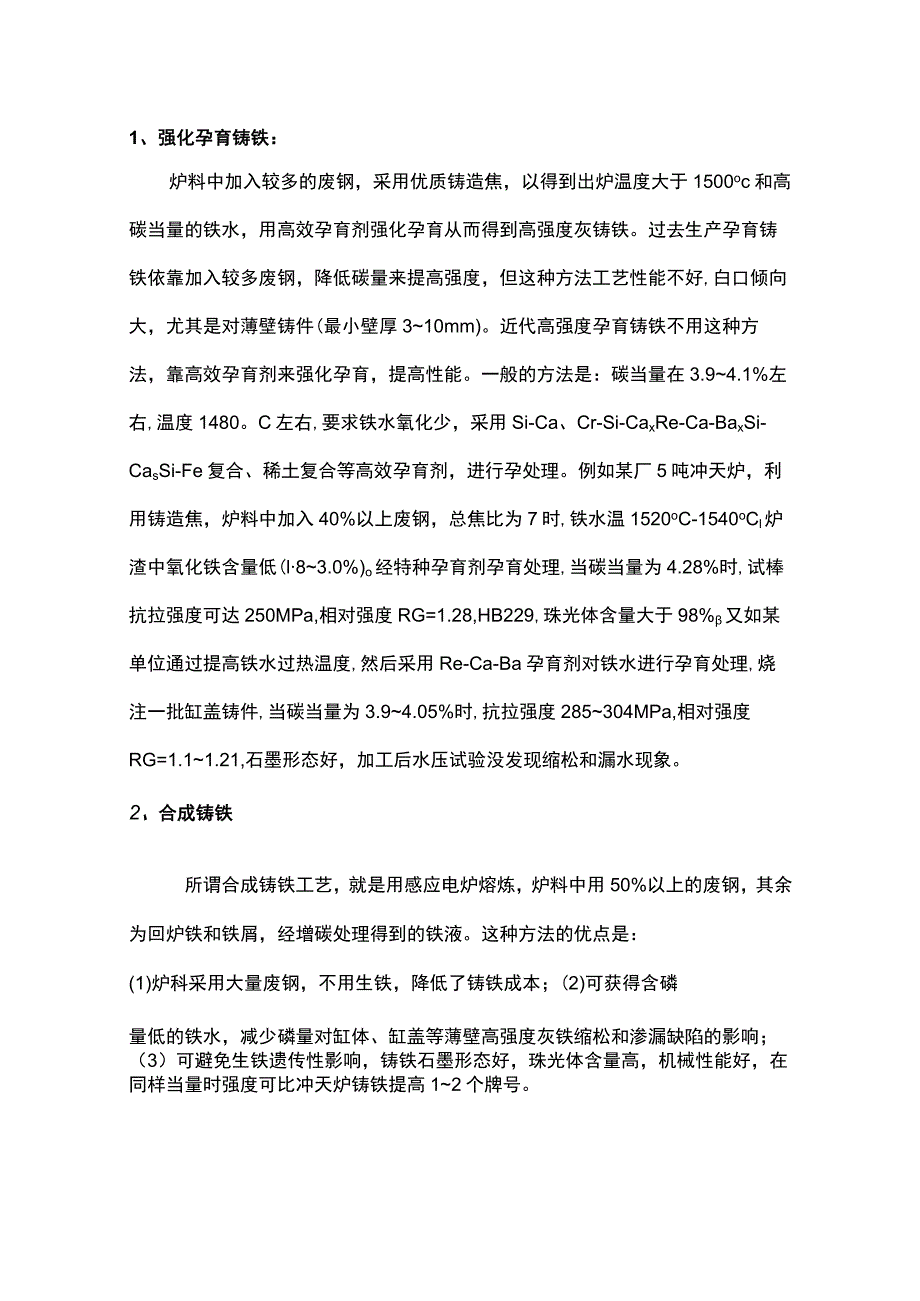

1、1、强化孕育铸铁：炉料中加入较多的废钢，采用优质铸造焦，以得到出炉温度大于1500oc和高碳当量的铁水，用高效孕育剂强化孕育从而得到高强度灰铸铁。过去生产孕育铸铁依靠加入较多废钢，降低碳量来提高强度，但这种方法工艺性能不好,白口倾向大，尤其是对薄壁铸件(最小壁厚310mm)。近代高强度孕育铸铁不用这种方法，靠高效孕育剂来强化孕育，提高性能。一般的方法是：碳当量在3.94.1%左右,温度1480。C左右,要求铁水氧化少，采用Si-Ca、Cr-Si-CaxRe-Ca-BaxSi-CasSi-Fe复合、稀土复合等高效孕育剂，进行孕处理。例如某厂5吨冲天炉，利用铸造焦，炉料中加入40%以上废钢，总焦比
2、为7时,铁水温1520oC-1540oCl炉渣中氧化铁含量低(l83.0%)o经特种孕育剂孕育处理,当碳当量为4.28%时,试棒抗拉强度可达250MPa,相对强度RG=1.28,HB229,珠光体含量大于98%又如某单位通过提高铁水过热温度,然后采用Re-Ca-Ba孕育剂对铁水进行孕育处理,烧注一批缸盖铸件,当碳当量为3.94.05%时,抗拉强度285304MPa,相对强度RG=1.11.21,石墨形态好，加工后水压试验没发现缩松和漏水现象。2、合成铸铁所谓合成铸铁工艺，就是用感应电炉熔炼，炉料中用50%以上的废钢，其余为回炉铁和铁屑，经增碳处理得到的铁液。这种方法的优点是：(1)炉科采用大量

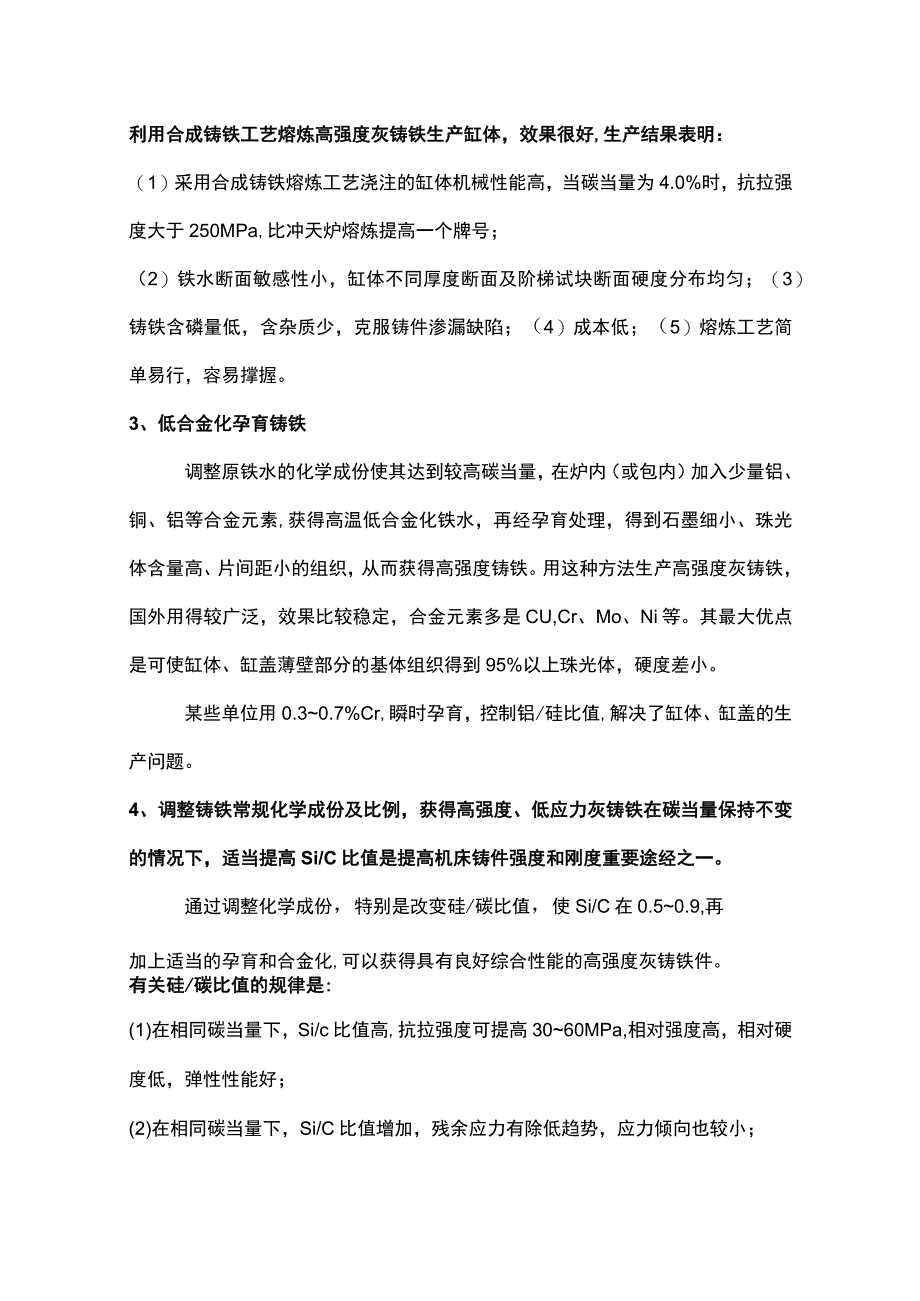

3、废钢，不用生铁，降低了铸铁成本；(2)可获得含磷量低的铁水，减少磷量对缸体、缸盖等薄壁高强度灰铁缩松和渗漏缺陷的影响；（3）可避免生铁遗传性影响，铸铁石墨形态好，珠光体含量高，机械性能好，在同样当量时强度可比冲天炉铸铁提高12个牌号。利用合成铸铁工艺熔炼高强度灰铸铁生产缸体，效果很好,生产结果表明：（1）采用合成铸铁熔炼工艺浇注的缸体机械性能高，当碳当量为4.0%时，抗拉强度大于250MPa,比冲天炉熔炼提高一个牌号；（2）铁水断面敏感性小，缸体不同厚度断面及阶梯试块断面硬度分布均匀；（3）铸铁含磷量低，含杂质少，克服铸件渗漏缺陷；（4）成本低；（5）熔炼工艺简单易行，容易撑握。3、低合金化孕
4、育铸铁调整原铁水的化学成份使其达到较高碳当量，在炉内（或包内）加入少量铝、铜、铝等合金元素,获得高温低合金化铁水，再经孕育处理，得到石墨细小、珠光体含量高、片间距小的组织，从而获得高强度铸铁。用这种方法生产高强度灰铸铁，国外用得较广泛，效果比较稳定，合金元素多是CU,Cr、Mo、Ni等。其最大优点是可使缸体、缸盖薄壁部分的基体组织得到95%以上珠光体，硬度差小。某些单位用0.30.7%Cr,瞬时孕育，控制铝/硅比值,解决了缸体、缸盖的生产问题。4、调整铸铁常规化学成份及比例，获得高强度、低应力灰铸铁在碳当量保持不变的情况下，适当提高Si/C比值是提高机床铸件强度和刚度重要途经之一。通过调整化学

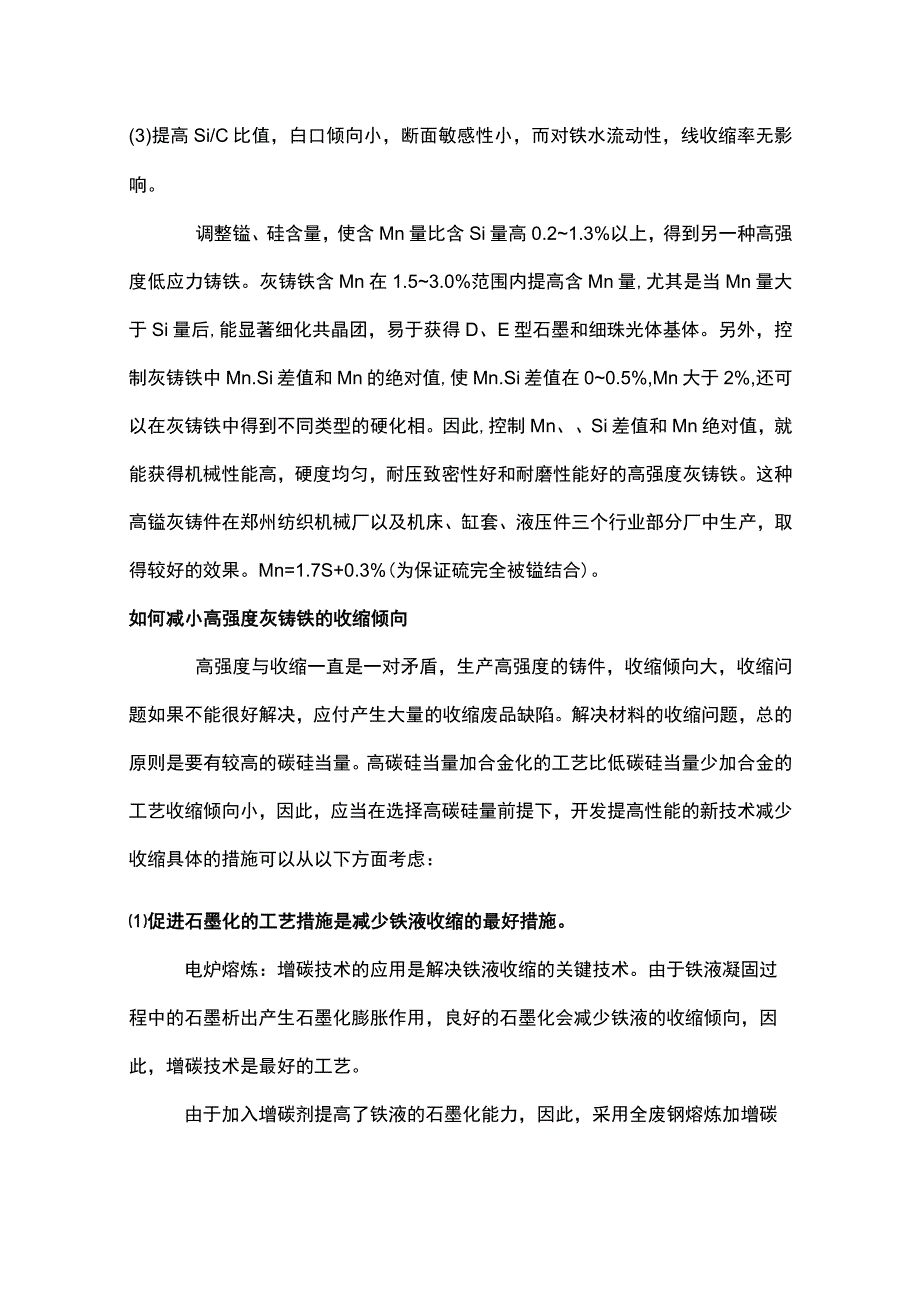

5、成份，特别是改变硅/碳比值，使Si/C在0.50.9,再加上适当的孕育和合金化,可以获得具有良好综合性能的高强度灰铸铁件。有关硅/碳比值的规律是:(1)在相同碳当量下，Si/c比值高,抗拉强度可提高3060MPa,相对强度高，相对硬度低，弹性性能好；(2)在相同碳当量下，Si/C比值增加，残余应力有除低趋势，应力倾向也较小；(3)提高Si/C比值，白口倾向小，断面敏感性小，而对铁水流动性，线收缩率无影响。调整镒、硅含量，使含Mn量比含Si量高0.21.3%以上，得到另一种高强度低应力铸铁。灰铸铁含Mn在1.53.0%范围内提高含Mn量,尤其是当Mn量大于Si量后,能显著细化共晶团，易于获得D、
6、E型石墨和细珠光体基体。另外，控制灰铸铁中Mn.Si差值和Mn的绝对值,使Mn.Si差值在00.5%,Mn大于2%,还可以在灰铸铁中得到不同类型的硬化相。因此,控制Mn、Si差值和Mn绝对值，就能获得机械性能高，硬度均匀，耐压致密性好和耐磨性能好的高强度灰铸铁。这种高镒灰铸件在郑州纺织机械厂以及机床、缸套、液压件三个行业部分厂中生产，取得较好的效果。Mn=1.7S+0.3%(为保证硫完全被镒结合)。如何减小高强度灰铸铁的收缩倾向高强度与收缩一直是一对矛盾，生产高强度的铸件，收缩倾向大，收缩问题如果不能很好解决，应付产生大量的收缩废品缺陷。解决材料的收缩问题，总的原则是要有较高的碳硅当量。高碳硅
7、当量加合金化的工艺比低碳硅当量少加合金的工艺收缩倾向小，因此，应当在选择高碳硅量前提下，开发提高性能的新技术减少收缩具体的措施可以从以下方面考虑：促进石墨化的工艺措施是减少铁液收缩的最好措施。电炉熔炼：增碳技术的应用是解决铁液收缩的关键技术。由于铁液凝固过程中的石墨析出产生石墨化膨胀作用，良好的石墨化会减少铁液的收缩倾向，因此，增碳技术是最好的工艺。由于加入增碳剂提高了铁液的石墨化能力，因此，采用全废钢熔炼加增碳剂的工艺，铁液的收缩倾向反而更小。这是非常重要的一个观念转变，传统的观念是认为多加废钢会增大铁液的收缩倾向，这样我们就容易走入一个误区，不愿意多用废钢，而喜欢多用一些生铁。多用生铁的缺
8、点是：生铁中有许多粗大的过共晶石墨，这种粗大的石墨具有遗传性，如果低温熔炼，粗大的石墨难以消除，粗大的石墨从液态遗传到了固态，使凝固过程中本来由于石墨析出应该产生的膨胀作用削弱，因此使铁液凝固过程中的收缩倾向增大，粗大的石墨又必然降低了材料的性能。因此，与用废钢增碳工艺相比，大量用生铁的缺点就是：强度性能低。同样成分做过对比试验，性能低半个排号。收缩倾向大。同样条件下，比废钢增碳工艺收缩大。对于电炉熔炼，增碳技术的核心是使用高品质的增碳剂。采用废钢增碳工艺，增碳剂就成为增碳工艺中最重要的环节。增碳剂质量的好坏决定了铁液质量的好坏，增碳工艺能否获得好的石墨化效果，减少铁液收缩，主要取决于增碳剂：
9、增碳剂一定要选用经过高温石墨化处理的增碳剂。只有经过高温石墨化处理，碳原子才能从原来的无序排列变成片状排列，片状石墨才能成为石墨形核的最好核心，促进石墨化。好的增碳剂含硫都非常低，W(三)小于0.03%是一个重要的指标。对于冲天炉熔炼：高温熔炼是最关键的技术指标，高温熔炼可以有效消除生铁粗大石墨的遗传性。高温熔炼可以提高渗碳率，减少配料中的生铁加入量。以渗碳方式获得的碳活性好，要比多加生铁带来的碳有更好的石墨化作用，反映在铸件上，就是石墨的形态更好，分布更均匀。石墨的形态好，就会提高材料的性能，包括切削性能，而石墨化效果好，就能减少铁液的收缩倾向。提高原铁液的硅量，控制孕育量。灰铸铁中的硅一部
10、分是原铁液中的硅，一部分是孕育带入的硅。许多人喜欢原铁液中的硅低点，然后用很大的孕育量孕育，这种做法并不科学：大量的孕育是不可取的，这会增大收缩倾向。孕育是为了增加结晶核心的数量，促进石墨化，少量的孕育(0.2%0.4%)就可以达到这个目的。从工艺控制来说，孕育量应该相应稳定，不能有过大的变化。这就要求原铁液的硅量也要相应稳定。提高原铁液的硅量，既可以减少白口和收缩倾向，又能发挥硅固溶强化基体的作用，性能反而不降低。目前比较科学的做法是提高灰铸铁原铁液的含硅量，孕育量控制在0.3%左右，这样可以发挥硅的固溶强化作用，对提高强度有利，也对减少铸件收缩有利。合金化的方法对铁液收缩有很大影响。合金化
11、能有效提高铸铁的性能,我们常用的合金元素是铝、铝、铜、锡、镇。铭：铭能有效地提高灰铸铁的性能，随着加入量的增加，性能会一直提高。铭的白口倾向比较大，这是大家最顾忌的问题。加入量太大，会出现碳化物。至于铝量的上限如何控制，不同的加铝工艺，上限有所不同，如果铭加入到原铁液中，其上限不要超过0.35%,提高原铁液中的铭量会使铁液白口倾向和收缩倾向加大，非常有害。另一种加铭的工艺不是提高原铁液铭,而是将铭加入到铁液包中，用冲入法冲入，这种工艺会大大减少铁液的白口和收缩倾向，同前一种工艺相比，同样的铝量，白口和收缩倾向会减少一半以上，这种加铭方式，铭的上限可以控制到0.45%o铝：铝的特性与铝非常相似,
12、不再作具体描述。由于铝的价格昂贵,加铝会大幅度增加成本。因此，应尽可能少加铝,多加一些路。用冲入法加铭、加铝是减少合金化收缩的有效措施。铁液浇注温度对收缩的影响。温度高铁液收缩倾向大，这是大家都有的经验。要控制浇注温度在合理的范围内是非常重要的，浇注温度如果高于工艺规定的合理的温度2030,收缩倾向就会大幅增加。生产中要注意这样一种现象，没有自动保温功能的电炉，可能会使铁液温度升高，第一包铁液的浇注温度会低一些，随后温度会越来越高，如果不加以控制，就有可能产生收缩废品。生产中第一包铁液要烫包，烫好的包再用，而且第一包铁液浇注温度要控制在下限，不要在上限，防止温度不断升高。电炉熔炼控制好浇注温度，是防止铸件产生收缩废品的关键措施。铁液氧化倾向不容忽略：氧化大、收缩大。铁液氧化倾向大是非常有害的，也会增大收缩倾向。为了降低铁液氧化，冲天炉熔炼就要实现快速熔炼。现在国外的先进电炉熔炼技术可以做到加入的铁料在几分钟内快速熔化，大大缩短了铁料在高温氧化阶段的时间，氧化倾向大幅降低，同时由于电炉增碳技术的应用，使铁液的氧化进一步降低，所以电炉熔炼也可以生产出低氧化、低收缩的铁液。只要严格控制好浇注温度，用电炉熔炼生产复杂的缸体、缸盖铸件也很有优势。
