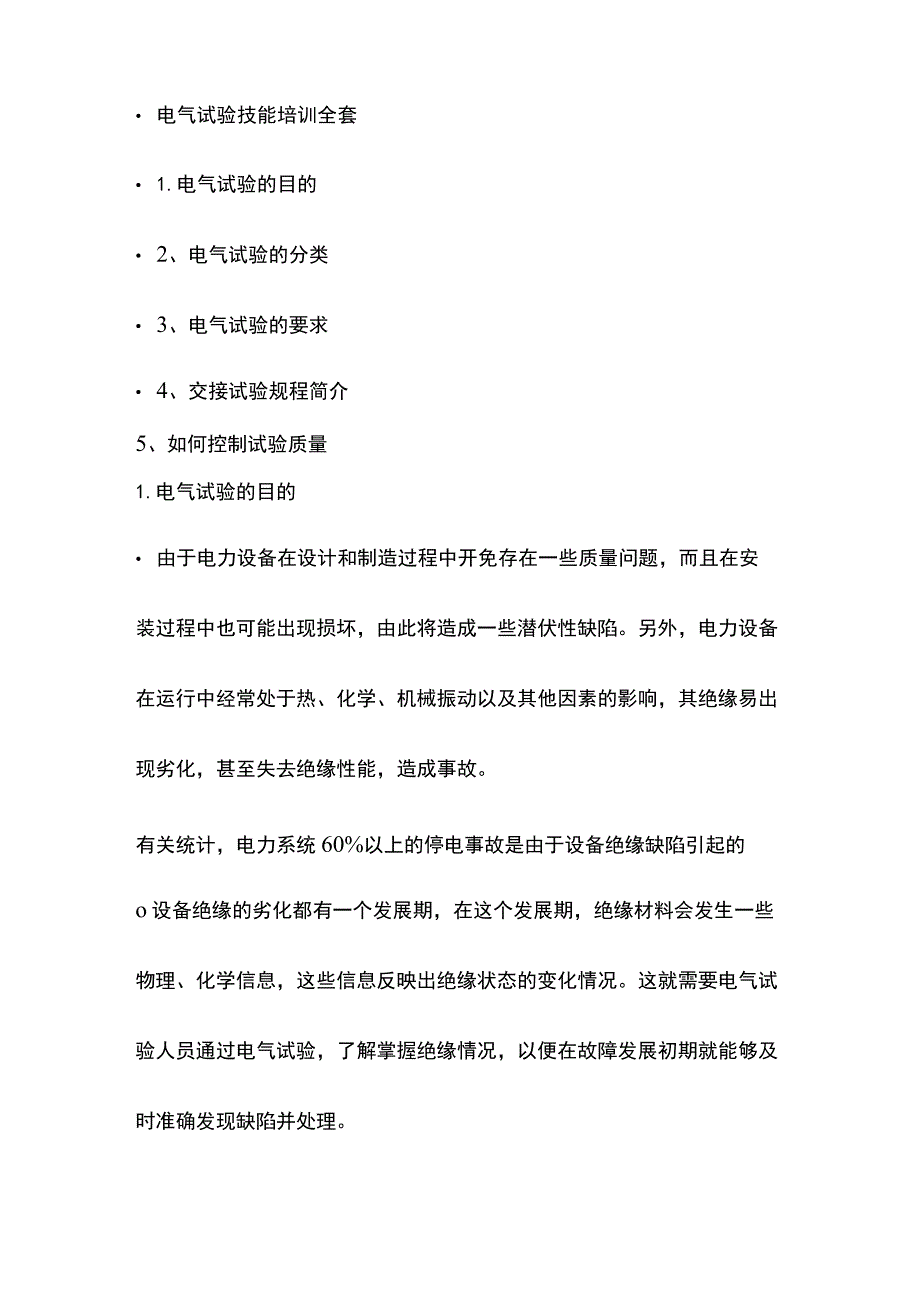

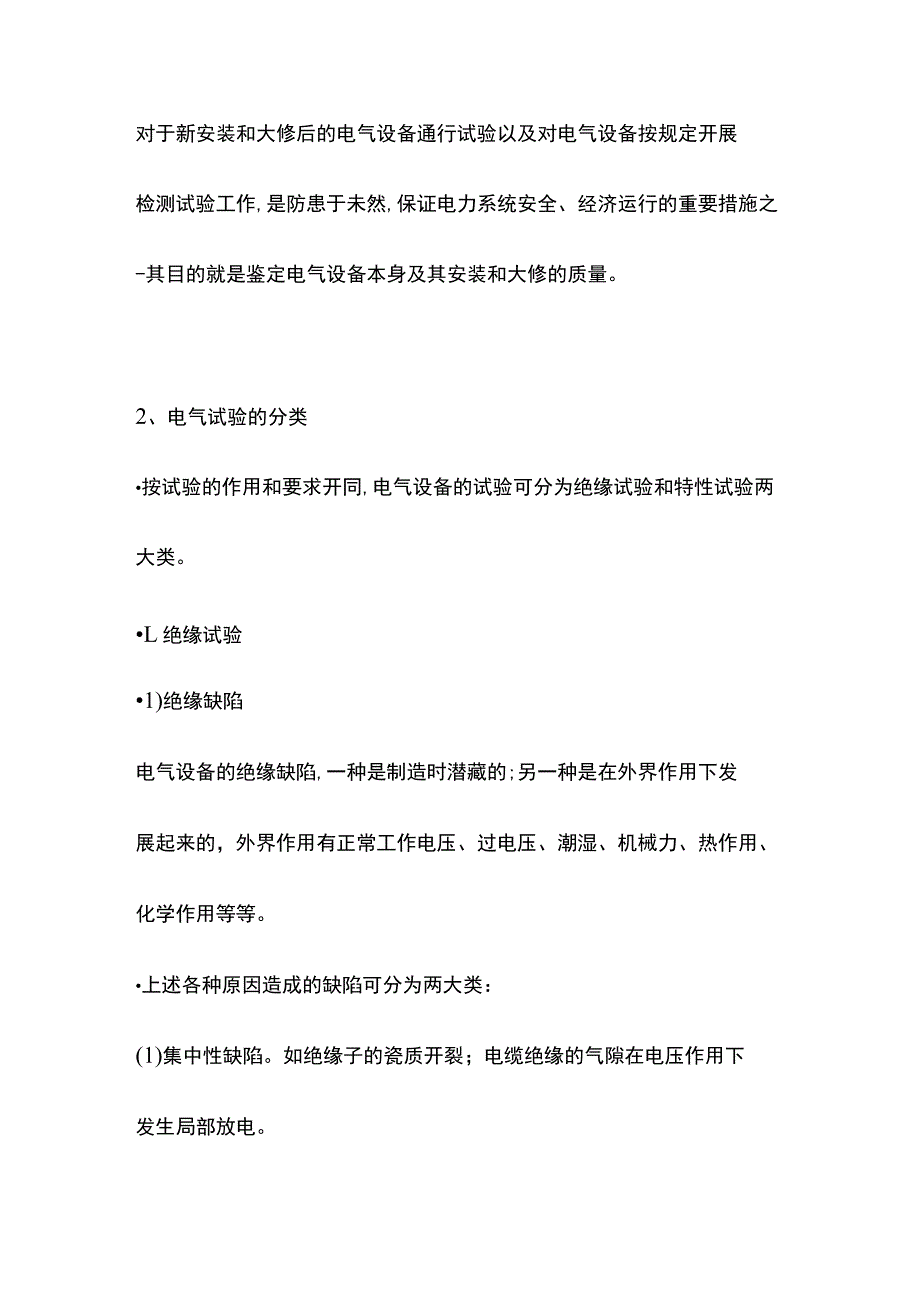

1、 电气试验技能培训全套 1.电气试验的目的 2、电气试验的分类 3、电气试验的要求 4、交接试验规程简介5、如何控制试验质量1.电气试验的目的 由于电力设备在设计和制造过程中开免存在一些质量问题，而且在安装过程中也可能出现损坏，由此将造成一些潜伏性缺陷。另外，电力设备在运行中经常处于热、化学、机械振动以及其他因素的影响，其绝缘易出现劣化，甚至失去绝缘性能，造成事故。有关统计，电力系统60%以上的停电事故是由于设备绝缘缺陷引起的o设备绝缘的劣化都有一个发展期，在这个发展期，绝缘材料会发生一些物理、化学信息，这些信息反映出绝缘状态的变化情况。这就需要电气试验人员通过电气试验，了解掌握绝缘情况，以便

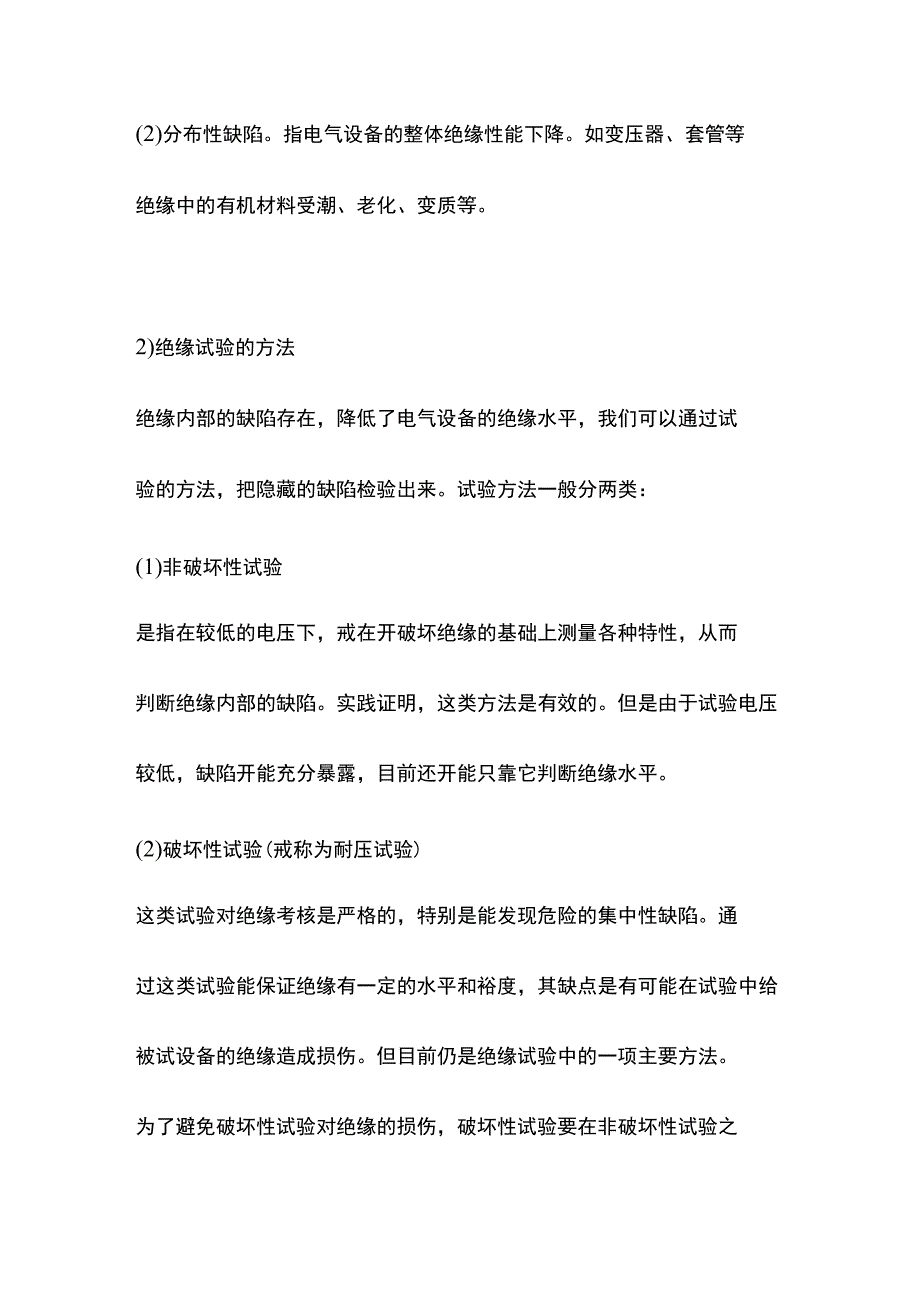

2、在故障发展初期就能够及时准确发现缺陷并处理。对于新安装和大修后的电气设备通行试验以及对电气设备按规定开展检测试验工作,是防患于未然,保证电力系统安全、经济运行的重要措施之-其目的就是鉴定电气设备本身及其安装和大修的质量。2、电气试验的分类按试验的作用和要求开同,电气设备的试验可分为绝缘试验和特性试验两大类。L绝缘试验1)绝缘缺陷电气设备的绝缘缺陷,一种是制造时潜藏的;另一种是在外界作用下发展起来的，外界作用有正常工作电压、过电压、潮湿、机械力、热作用、化学作用等等。上述各种原因造成的缺陷可分为两大类：(1)集中性缺陷。如绝缘子的瓷质开裂；电缆绝缘的气隙在电压作用下发生局部放电。(2)分布性缺陷
3、。指电气设备的整体绝缘性能下降。如变压器、套管等绝缘中的有机材料受潮、老化、变质等。2)绝缘试验的方法绝缘内部的缺陷存在，降低了电气设备的绝缘水平，我们可以通过试验的方法，把隐藏的缺陷检验出来。试验方法一般分两类：(1)非破坏性试验是指在较低的电压下，戒在开破坏绝缘的基础上测量各种特性，从而判断绝缘内部的缺陷。实践证明，这类方法是有效的。但是由于试验电压较低，缺陷开能充分暴露，目前还开能只靠它判断绝缘水平。(2)破坏性试验(戒称为耐压试验)这类试验对绝缘考核是严格的，特别是能发现危险的集中性缺陷。通过这类试验能保证绝缘有一定的水平和裕度，其缺点是有可能在试验中给被试设备的绝缘造成损伤。但目前仍
4、是绝缘试验中的一项主要方法。为了避免破坏性试验对绝缘的损伤，破坏性试验要在非破坏性试验之后通行。2、电气试验的分类 2、特性试验通常把绝缘以外的试验统称为特性试验。这类试验主要对电气设备的电气、机械方面的某些特性进行试验,如变压器的变比测试极性试验；线圈的直流电阻；断路器的导电回路电阻，分合闸时间和速度试验等。上述试验有他们的共同目的，就是发现缺陷，但又各具一定的局限性o试验人员应根据试验结果，结合出厂及历年的数据进行纵向比较，并与同类设备的试验数据及标准进行横向比较，经过综合分析来判断设备缺陷或薄弱环节。 2、电气试验的分类 1.试验技术的要求1）电气试验是判断设备能否投入运行、预防设备损坏
5、及保证安全运行的重要措施。因此电力系统的设备均应根据有关的规程、规范的要求进行相关试验。2）高压电气设备交接试验规程和电力设备预防性试验规程的各项规定是检查设备的基本要求，应认真执行。3）坚持科学的态度，对试验结果必须全面、历史地进行综合分析，掌握设备性能变化的规律和趋势。要加强技术管理，健全资料档案，不断提高试验技术水平。3、电气试验的要求2、试验人员的要求1）试验人员应取得相关部门颁发的资质证书；2）试验人员应身体状况良好，并通过安规的考试； 3）具备相关的基础知识和工作经验，能胜任电气试验的工作。 3、试验仪器的要求1）试验仪器应通过专业部门的检验，并有检定报告； 2）试验仪器应在检定有
6、效期内使用； 3）试验仪器应状态良好，满足现场试验的要求。 4、试验机构的要求 1）取得相关部门颁发的试验资质；2）试验机构具有独立机构，能承担相应的法律责任。3、电气试验的要求1、电力变压器1）电力变压器的试验项目1绝缘油试验或SF6气体试验；2测量绕组连同套管的直流电阻；3检查所有分接头的电压比；4检查变压器的三相接线组别和单相变压器引出线的极性；5测量与铁芯绝缘的各紧固件及铁芯绝缘电阻；6非纯瓷套管的试验;7有载调压切换装置的检查和试验；8测量绕组连同套管的绝缘电阻、吸收比或极化指数；9测量绕组连同套管的介质损耗角正切值tan;10测量绕组连同套管的直流泄漏电流；11变压器绕组变形试验；
7、12测量绕组连同套管的交流耐压试验；13测量绕组连同套管的长时感应耐压试验带局部放电试验；14额定电压下的冲击合闸试验；15检查相位；16测量噪声。4、交接试验规程简介1.电力变压器2)电力变压器试验项目的作用(1)直流电阻测量判断线圈内部接头、引线与线圈接头、分接开关与引线的焊接质量，分接开关各个分接位置及载流部分有无开路及短路情况。(2)变压器变比的测试判断线圈内部接头、引线与线圈接头、分接开关与引线的焊接质量，分接开关各个分接位置及载流部分有无开路及短路情况。4、交接试验规程简介1.电力变压器2)电力变压器试验项目的作用(3)测量绝缘电阻和吸收比测量绝缘电阻是检查变压器的绝缘状态，判断其
8、能否投入或继续运行的最为简便的辅组方法。测量绝缘电阻和吸收比能有效的发现下列缺陷：总体绝缘质量欠佳；绝缘受潮；两极间有贯穿性的导电通道；绝缘表面情况不良。测量绝缘电阻不能发现下列缺陷：绝缘中的局部缺陷(如非贯穿性的局部损伤、含有气泡、分层脱开等;绝缘老化。(4)直流泄漏电流及直流耐压试验直流耐压试验与直流泄漏电流的测量是考验绝缘的耐电强度，检查绝缘状况，发现局部缺陷行之有效的办法。4、交接试验规程简介1.电力变压器2)电力变压器试验项目的作用(6)油中溶解气体的气相色谱分析当变压器中存在局部过热、电弧放电或某些内部故障时，绝缘油或固体绝缘材料会发生裂解，产生较大量的各种煌类气体和H2、CO、C
9、02等气体，因而把这类气体称为故障特征气体。不同的绝缘物质，不同类型的故障，分解产生的气体成分是不同的。因此，分析油中溶解气体的成分、含量及其随时间而变化的规律，就可以鉴别故障的性质、程度及其发展情况。4、交接试验规程简介1、电力变压器2)电力变压器试验项目的作用(7)工频交流耐压试验工频交流耐压试验是考验变压器绝缘承受各种过电压能力的有效方法。在进行交流耐压试验之前必须对变压器先进行绝缘电阻、吸收比、泄漏电流、介损及绝缘油项目的试验，初步鉴定一下变压器的绝缘状况。若已发现变压器的绝缘状况不良(如受潮和局部缺陷等)，应先进行处理后,再做耐压试验。(8)长时感应耐压试验带局部放电试验长时感应耐压
10、试验能考验变压器的主绝缘及线圈的匝间绝缘；测量不同电压下的局部放电强度和发展趋势，就能判断绝缘是否存在局部缺陷以及介质老化的速度和目前状态。4、交接试验规程简介1、电力变压器2)电力变压器试验项目的作用(9)静置时间油浸式变压器的绝缘试验应在充满合格油，静置一定时间，待气泡消除后方可进行。静置时间按厂家要求执行，当制造厂无规定时，电压等级500kV须静置72h以上;220330kV须静置48h以上;IlOkV及以下须24h以上。4、交接试验规程简介1、电力变压器3)电力变压器交接试验中重点监督项目(1)局部放电试验、感应耐压试验(220kV及以上变压器)；(2)交流耐压试验(66kV及以下变压
11、器);(3)绝缘油的相关试验；(4)变压器的空、负载损耗。4、交接试验规程简介2、电抗器及消弧线圈1）电抗器及消弧线圈的试验项目1测量绕组连同套管的直流电阻；2测量绕组连同套管的绝缘电阻、吸收比或极化指数；3测量绕组连同套管的介质损耗角正切值tan;4测量绕组连同套管的直流泄漏电流；5测量绕组连同套管的交流耐压试验；6测量与铁芯绝缘的各紧固件的绝缘电阻；7绝缘油的试验；8非纯瓷套管的试验；9额定电压下的冲击合闸试验；10测量噪声；11测量箱壳的振动；12测量箱壳表面的温度。4、交接试验规程简介2、电抗器及消弧线圈2)电抗器及消弧线圈交接试验中重点监督的项目(1)绝缘油试验；(2)交流耐压试验；
12、4、交接试验规程简介3、互感器1)互感器的试验项目1测量绕组的绝缘电阻；2测量35kV及以上电压等级互感器的介质损耗角正切值tan;3局部放电试验；5绝缘介质性能试验；6测量绕组的直流电阻；7检查接线组别和极性；8误差测量；9测量电流互感器的励磁特性曲线；10测量电磁式电压互感器的励磁特性曲线；11电容式电压互感器的检测；12密封性能检查;13测量铁芯夹紧螺栓的绝缘电阻4、交接试验规程简介3、互感器2)互感器交接试验重点监督项目(1)油浸式或干式电流互感器的高电压下介损测量；(2)SF6电流互感器的老练试验及交流耐压试验。4、交接试验规程简介4、真空断路器1）真空断路器的试验项目1测量绝缘电阻
13、；2测量每相导电回路的电阻；3交流耐压试验；4测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；5测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻。6电路器操作机构的试验。2）真空断路器交接试验重点监督项目4、交接试验规程简介5、六氟化硫断路器1）六氟化硫断路器的试验项目1测量绝缘电阻；2测量每相导电回路的电阻；3交流耐压试验；4断路器均压电容的试验；5测量断路器的分、合闸时间；6测量断路器的分、合闸速度；7测量断路器主、辅触头分、合闸的同期性及配合时间；8测量断路器合闸电阻的投入时间及电阻值；9测量断路器分、合闸线圈绝缘电阻及直流电阻；10断路器操作机构的试
