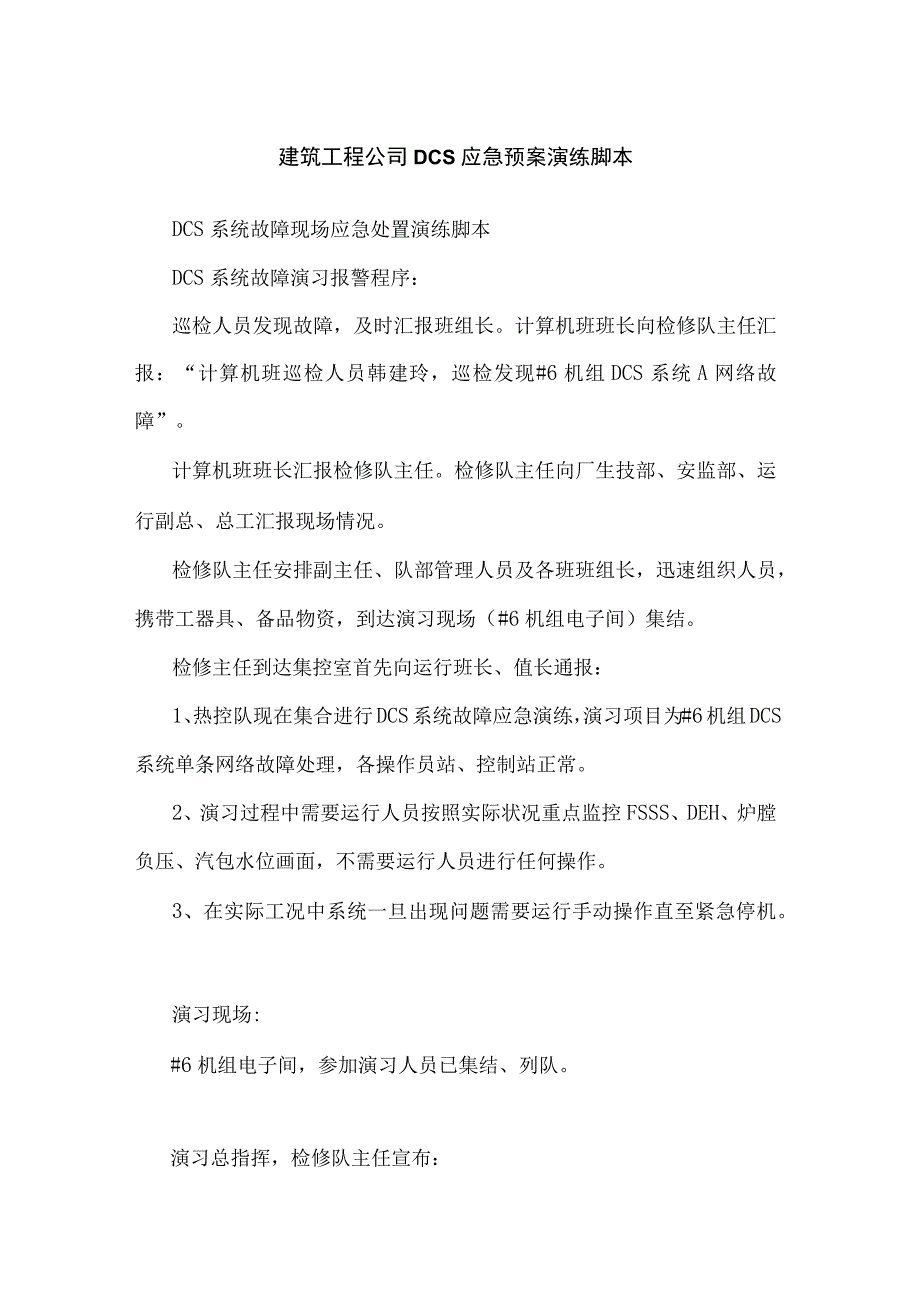

1、建筑工程公司DCS应急预案演练脚本DCS系统故障现场应急处置演练脚本DCS系统故障演习报警程序：巡检人员发现故障，及时汇报班组长。计算机班班长向检修队主任汇报：“计算机班巡检人员韩建玲，巡检发现#6机组DCS系统A网络故障”。计算机班班长汇报检修队主任。检修队主任向厂生技部、安监部、运行副总、总工汇报现场情况。检修队主任安排副主任、队部管理人员及各班班组长，迅速组织人员，携带工器具、备品物资，到达演习现场（#6机组电子间）集结。检修主任到达集控室首先向运行班长、值长通报：1、热控队现在集合进行DCS系统故障应急演练，演习项目为#6机组DCS系统单条网络故障处理，各操作员站、控制站正常。2、演习

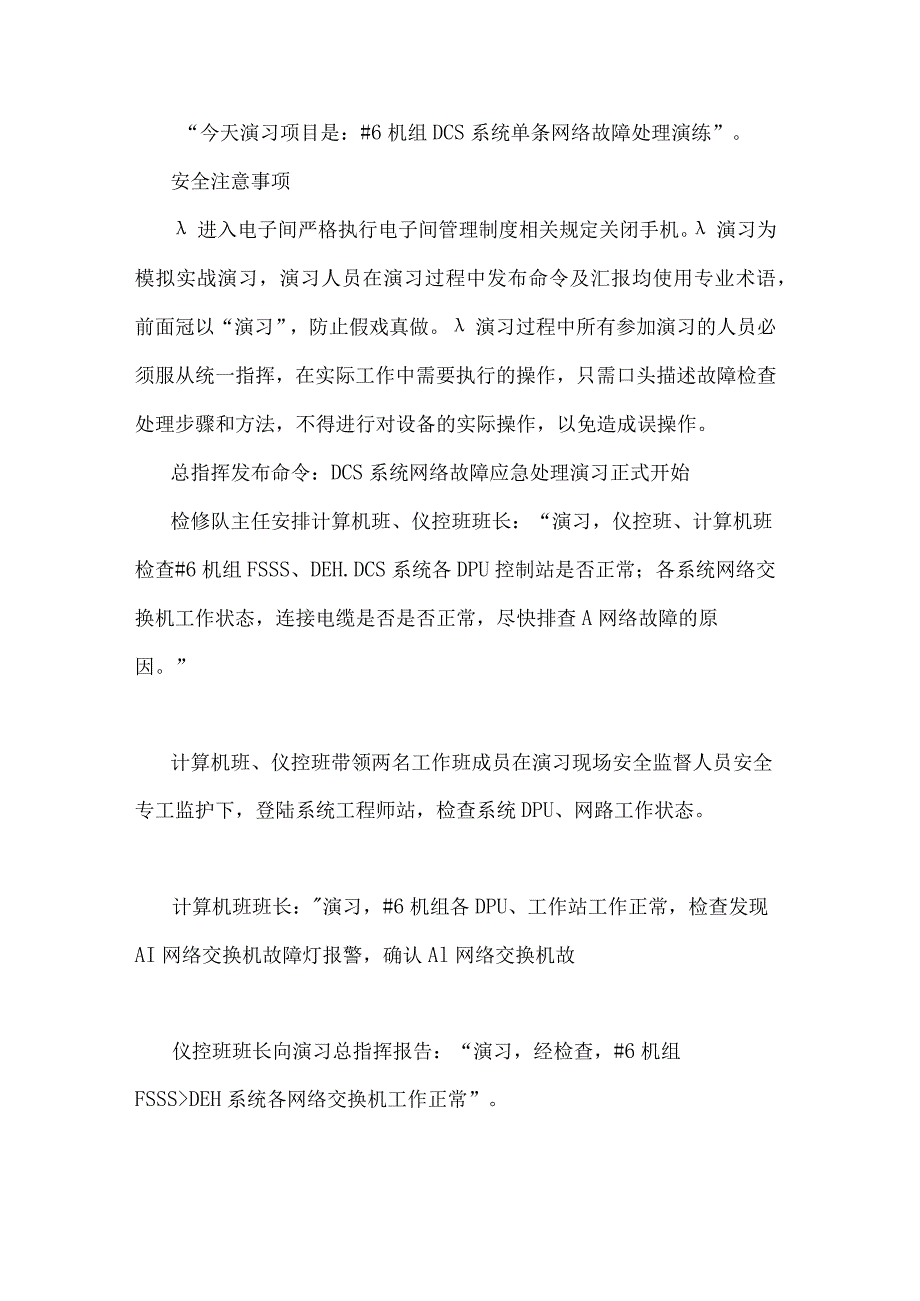

2、过程中需要运行人员按照实际状况重点监控FSSS、DEH、炉膛负压、汽包水位画面，不需要运行人员进行任何操作。3、在实际工况中系统一旦出现问题需要运行手动操作直至紧急停机。演习现场:#6机组电子间，参加演习人员已集结、列队。演习总指挥，检修队主任宣布：“今天演习项目是：#6机组DCS系统单条网络故障处理演练”。安全注意事项进入电子间严格执行电子间管理制度相关规定关闭手机。演习为模拟实战演习，演习人员在演习过程中发布命令及汇报均使用专业术语，前面冠以“演习”，防止假戏真做。演习过程中所有参加演习的人员必须服从统一指挥，在实际工作中需要执行的操作，只需口头描述故障检查处理步骤和方法，不得进行对设备的
3、实际操作，以免造成误操作。总指挥发布命令：DCS系统网络故障应急处理演习正式开始检修队主任安排计算机班、仪控班班长：“演习，仪控班、计算机班检查#6机组FSSS、DEH.DCS系统各DPU控制站是否正常；各系统网络交换机工作状态，连接电缆是否是否正常，尽快排查A网络故障的原因。”计算机班、仪控班带领两名工作班成员在演习现场安全监督人员安全专工监护下，登陆系统工程师站，检查系统DPU、网路工作状态。计算机班班长：演习，#6机组各DPU、工作站工作正常，检查发现AI网络交换机故障灯报警，确认Al网络交换机故仪控班班长向演习总指挥报告：“演习，经检查，#6机组FSSSDEH系统各网络交换机工作正常”

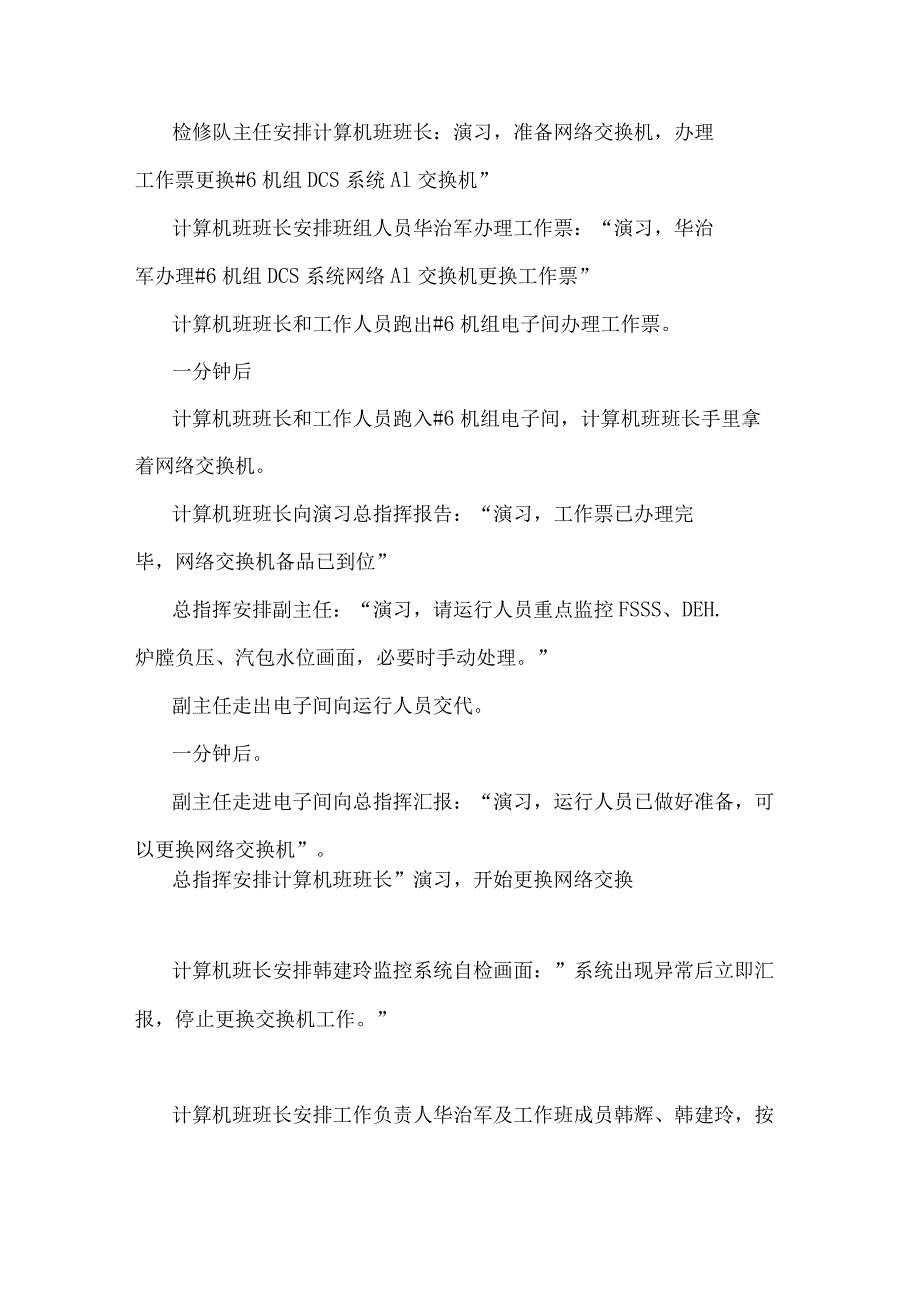

4、。检修队主任安排计算机班班长：演习，准备网络交换机，办理工作票更换#6机组DCS系统Al交换机”计算机班班长安排班组人员华治军办理工作票：“演习，华治军办理#6机组DCS系统网络Al交换机更换工作票”计算机班班长和工作人员跑出#6机组电子间办理工作票。一分钟后计算机班班长和工作人员跑入#6机组电子间，计算机班班长手里拿着网络交换机。计算机班班长向演习总指挥报告：“演习，工作票已办理完毕，网络交换机备品已到位”总指挥安排副主任：“演习，请运行人员重点监控FSSS、DEH.炉膛负压、汽包水位画面，必要时手动处理。”副主任走出电子间向运行人员交代。一分钟后。副主任走进电子间向总指挥汇报：“演习，运行
5、人员已做好准备，可以更换网络交换机”。总指挥安排计算机班班长”演习，开始更换网络交换计算机班长安排韩建玲监控系统自检画面：”系统出现异常后立即汇报，停止更换交换机工作。”计算机班班长安排工作负责人华治军及工作班成员韩辉、韩建玲，按照制定具体更换步骤、方法、安全措施开始执行更换步骤。韩建玲坐在计算机旁监控DCS自检画面。交换机更换人员开始更换交换机，将实际操作用语言描述（类似操作票唱票）：1）断开DCS系统Al交换机电源P6A1和P6A2；2）把AI交换机上的网线全部拔下；3）拆卸AI交换机电源线；4）拆下坏的交换机，更换新交换机；5）更换后的交换机接好电源线，交换机上电；6）插入全部本交换机网
6、线。7）检查系统网络“自检”。安全措施：1、检修人员要有专人监护下进行更换网络系统交换机。2、断开AI交换机电源时，要确认电源开关是这一路网络交换机的开关。3、拆卸交换机前要进行验电，确认交换机已经无电。4、拆卸交换机要正确使用合格的工器具。计算机班班长向演习总指挥汇报：演习，更换#6机组DCS系统Al交换机工作已完成，网络已恢复，#6机组控制系统工作正常”。总指挥安排副主任：“演习，确认系统恢复正常”副主任确认后向总指挥汇报：“演习，系统正常”总指挥安排计算机班长终结演习工作票，班长安排负责人华治军终结工作票。现场总指挥宣布：“#6机组DCS系统单条网络故障演习结束。”参加观摩领导：点评本次演习
