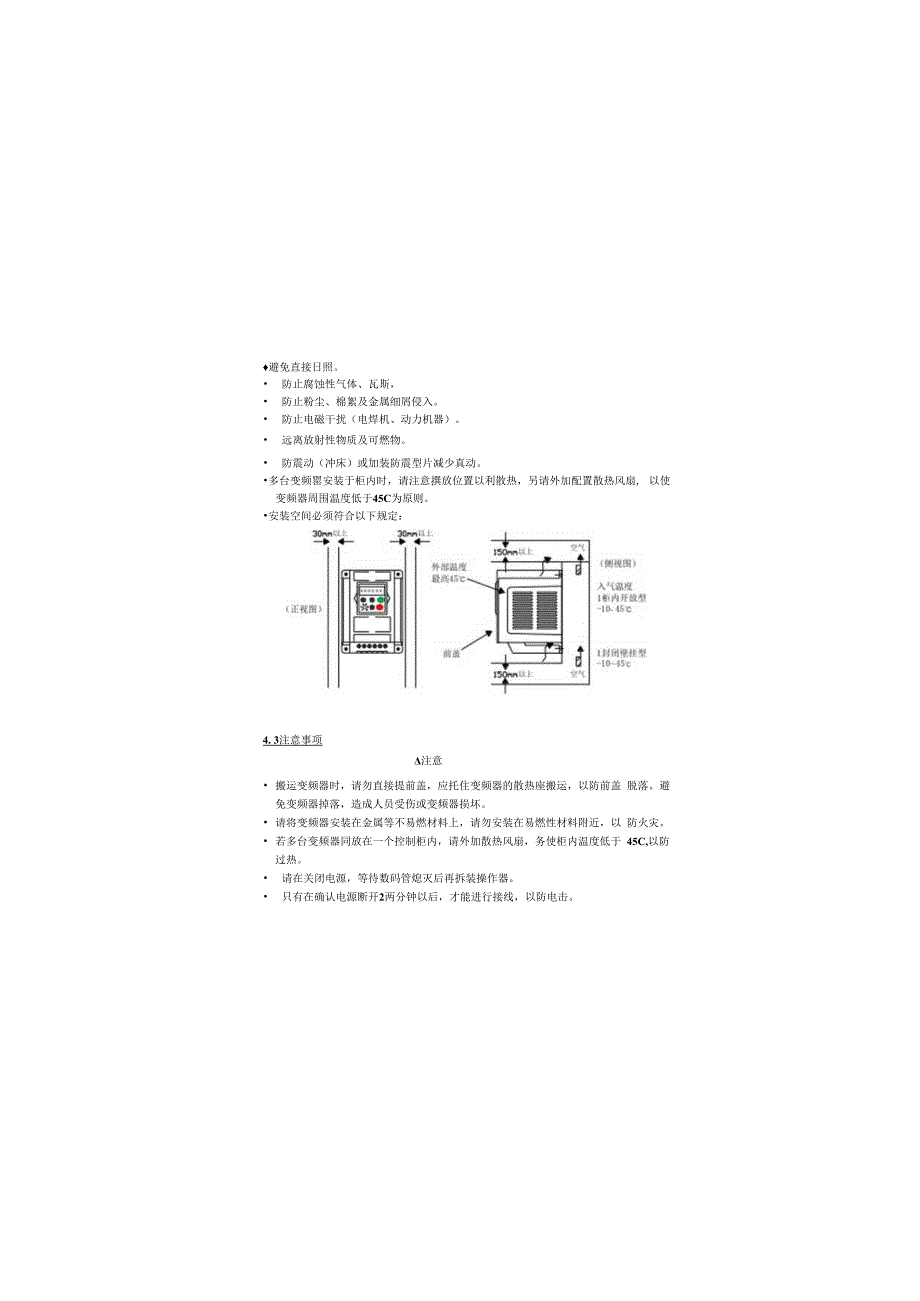

1、避免直接日照。 防止腐蚀性气体、瓦斯， 防止粉尘、棉絮及金属细屑侵入。 防止电磁干扰（电焊机、动力机器）。 远离放射性物质及可燃物。 防震动（冲床）或加装防震型片减少真动。多台变频罂安装于柜内时，请注意撰放位置以利散热，另请外加配置散热风扇, 以使变频器周围温度低于45C为原则。安装空间必须符合以下规定：4. 3注意事项注意 搬运变频器时，请勿直接提前盖，应托住变频器的散热座搬运，以防前盖 脱落。避免变频器掉落，造成人员受伤或变频器损坏。 请将变频器安装在金属等不易燃材料上，请勿安装在易燃性材料附近，以 防火灾。 若多台变频器同放在一个控制柜内，请外加散热风扇，务使柜内温度低于 45C,以防过

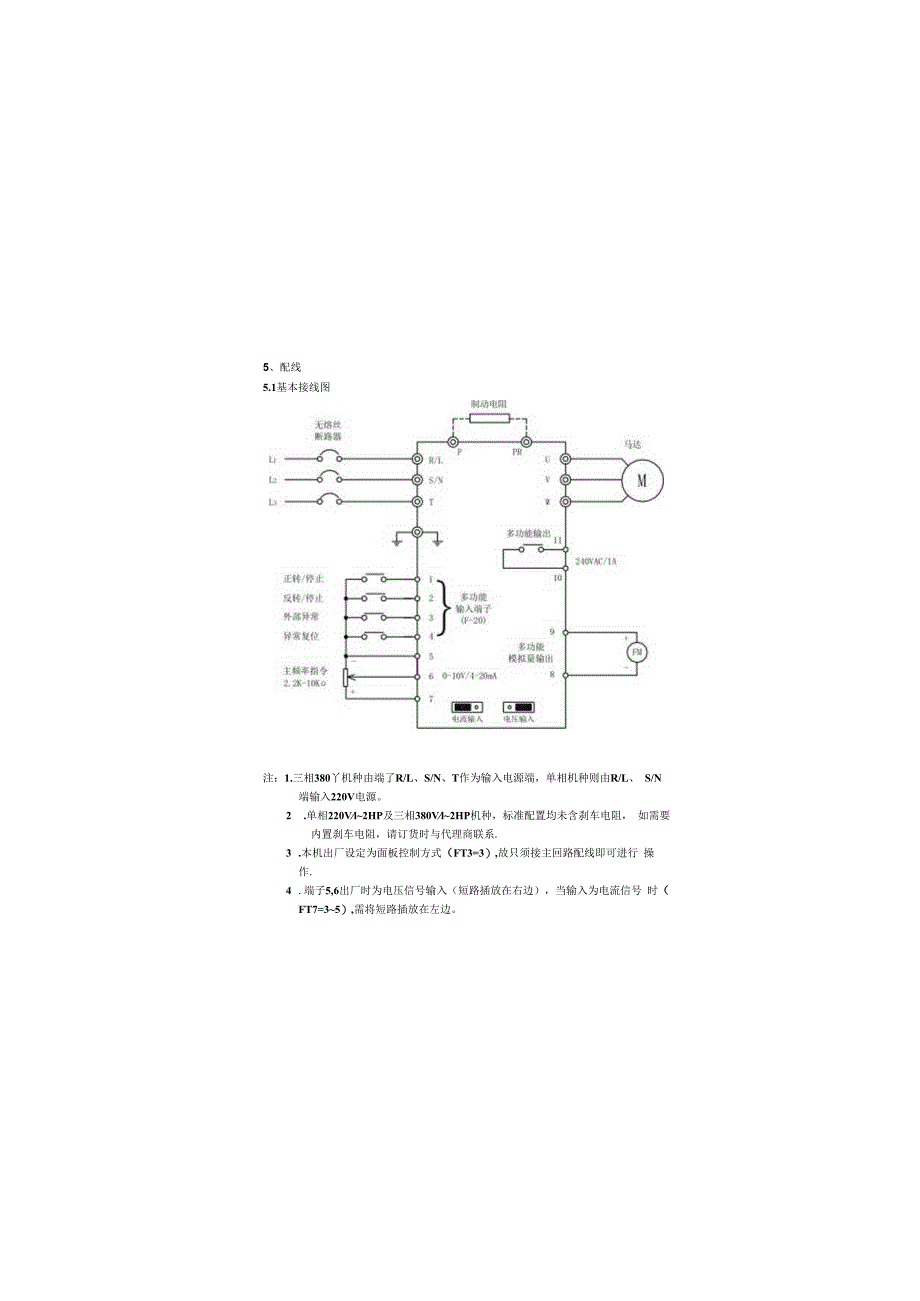

2、热。 请在关闭电源，等待数码管熄灭后再拆装操作器。 只有在确认电源断开2两分钟以后，才能进行接线，以防电击。5、配线5.1基本接线图注：1.三相380丫机种由端了R/L、S/N、T作为输入电源端，单相机种则由R/L、 S/N端输入220V电源。2 .单相220Vl2HP及三相380Vl2HP机种，标准配置均未含刹车电阻， 如需要内置刹车电阻，请订货时与代理商联系.3 .本机出厂设定为面板控制方式（FT3=3）,故只须接主回路配线即可进行 操作.4 .端子5,6出厂时为电压信号输入（短路插放在右边），当输入为电流信号 时（FT7=35）,需将短路插放在左边。5 . 2操作注意 本变频器F-（H参

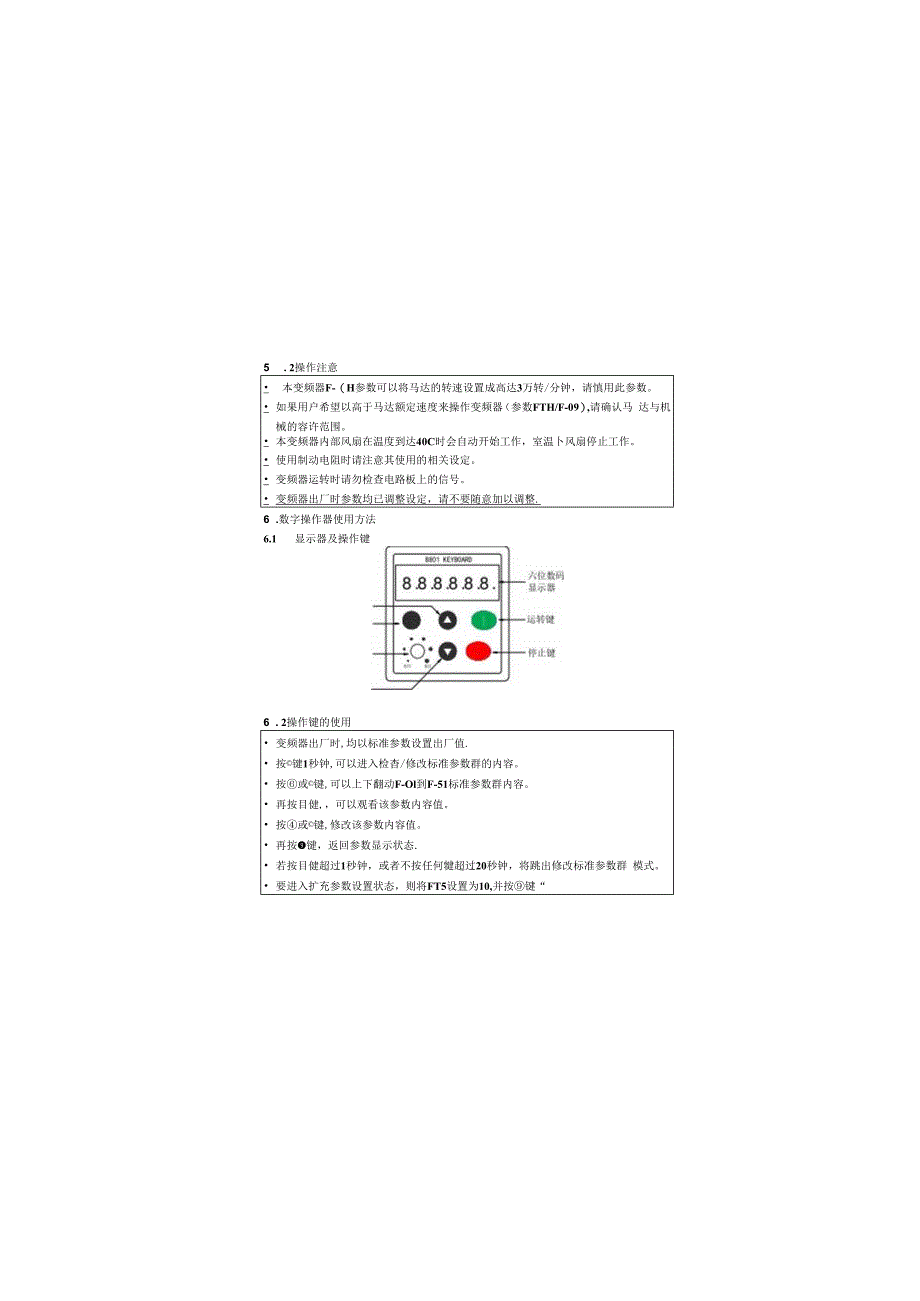

3、数可以将马达的转速设置成高达3万转/分钟，请慎用此参数。 如果用户希望以高于马达额定速度来操作变频器（参数FTH/F-09）,请确认马 达与机械的容许范围。 本变频器内部风扇在温度到达40C时会自动开始工作，室温卜风扇停止工作。 使用制动电阻时请注意其使用的相关设定。 变频器运转时请勿检查电路板上的信号。 变频器出厂时参数均已调整设定，请不要随意加以调整.6 .数字操作器使用方法6.1 显示器及操作键6 . 2操作键的使用 变频器出厂时,均以标准参数设置出厂值. 按键1秒钟,可以进入检杳/修改标准参数群的内容。 按或键,可以上下翻动F-Ol到F-51标准参数群内容。 再按目健,，可以观看该参数
4、内容值。 按或键,修改该参数内容值。 再按键，返回参数显示状态. 若按目健超过1秒钟，或者不按任何犍超过20秒钟，将跳出修改标准参数群 模式。 要进入扩充参数设置状态，则将FT5设置为10,并按键“7 .测试运转7 1掌握 些相应的调节方法或许能让您获得更理想的使用效果。 最大、最小输出频率F-01&F-02最大、最小的速度限制，这些范困是根据个人实际需要而设置。 加减速参数F-03&F-04有些场合，若线性加速、减速时间太短，将引起变频罂产生超过满负荷的电流 而跳脱，使马达停止工作。 停止模式F-05选择F-05=0时，变频罂将按设定的线性减速时间给马达降速。如果F-020时,变频器启动时，
5、马达将按这个频率下限开始加速，当变频器停止时，马达线性减速到0而停止工作。如果想要马达自然停车（惯性停止），请将F-05设置为1。 V/F曲线选择F-06普通负荷F-06=0如风机、水泵属于变动转矩的负荷，将F-06设置为1,可 以设置成任意V/F曲线，在低速时减少能量损失。 马达额定电流、马达额定频率、马达额定电压F-O8、FT9、F-IO 该项参数应根据马达铭牌上相应的数值而设宜。 低速电压补偿F-12有利于平稳启动,最高电压补偿值至28册 运转及频率指令来源选择F-13端子台控制方式般用于远控，键盘控制方式适用于试运行或界方便手动控制。 扩充参数群选择FT6F-51扩充参数群是为变频器庖
6、用方面的专家、工程师或者技术人员考虑而设置的。般用户基本上可以不使用。7. 2键盘操作模式 按运转键,变频器显示H0. 00, 按键，变频器将增加输出频率. 按键，变频器将减少输出频率。 按停止键变频器停止输出.最后显示Stop。7. 3键楸操作正、反转模式 设定弁数F-13=2时， 按运转键,变频器显示Ho.0。 按键，增加速度。 再按C）键，马达将改变旋转方向. 设定弁数F-13=3时，出厂设定模式X 按运转键，变频器运行显示H*. *。 顺时针旋转电位器，增加速度，逆时针旋转电位器，减小速度. 设定弁数F-13F时： 按运转键，变频器运行显示H*. 顺时针旋转电位器，增加速度，逆时针旋转
7、电位器，减小速度. 再按键，马达将改变旋转方向。7. 4控制端子操作模式 将参数F-13=O为控制端子操作模式 连接启动/停止开关在端子1、2与5之间。 连接一个22KQ10KQ电位器于端子5、6、7之间。当F-20R时为两线制控制.端子1、2分别为正反转的启动/停止开美。 将启动/停止开关ON,再调/电位器即可改变频率使马达旋转。 将启动/停止开关OFF,或将电位器归0,即可使变频器停止“当F-20=l时为3线制控制，端了 2为运转方向开关，端为启动开关，端子4为停止开关。7. 5参数恢纪出厂设定值 当变频器在停止模式下显示SBP时，同时按、和三个键1秒钟。 此时变频器显示P-SET,即表示
8、所有参数值己恢复为出厂值11 再按）键，则变频器立即转为显示Stop。 参数F 45将回复到10,但177、F 11不受影响。77. 6参数修改后储存条件 当F-46=O（出厂值）所有参数均可被修改，但在电源关闭时会自动储存到EEPROM 里面。 当F-46=l,所有参数均可被修改，但在电源关闭时所有参数将不被储存。 当FY6=2,所有参数均不允许修改，仅可以读取而已.注意事项 为防止他人乱改参数，请将F-45 （进入“扩充参数群”密码）参数设置成0-3999 之间的任意数字. 在扩充参数i殳置（监视状态下，如果20秒内停止按任何操作键，显示屏将回 到正常状态。 当进入监视模式时，停止操作任何
9、犍达60秒钟以上时，显示屏将回复正常工作 状态。 按键（大于1秒钟）可以在监视模式和正常运转参数状态之间切换。当设置成监视模式时，可用上下键查看相关参数内容.8.显示屏上的符号解狎显示符号说明显示符号说明H 50. 00输出频率50HZd 300直流母畿电压300VDCL 50.00远程控制端子设定频率50. OOIIzI 345内部热敏电阻值P 50.00面板电位器设定频率50. OOHzn 1350马达转速1350rpmF 50.00面板加减键设定频率50. OOHzr 1.05马达滑差频率L 05HzA4.5输出电流4. 5AStop变频器停Ih工作U300马达输出电压300VACF-O
10、l参数F-Ol小数点 闪动变频器超负荷P-SET参数将以出厂值代普9.弁数和数据表91参数览表标准参数群参数号码参数功能设定范围出厂值F-Ol输出频率上限F-02-500Hz50HzF-02输出频率下限0F-01 (max500Hz)0. OHzF-03线性加速时间0. l-3000. OS5. OsecF-04线性减速时间0. l-3000. OS5. OsecF-05停止方法选择0： 2：线性停止,1：自由停止0F-06V/F曲线选择0：定转矩1：变动转短0F-07线性减速时间20.0500. OS (0. Osec 无效)1. OsecF-08马达额定电潦变频器额定电流* (10-100
