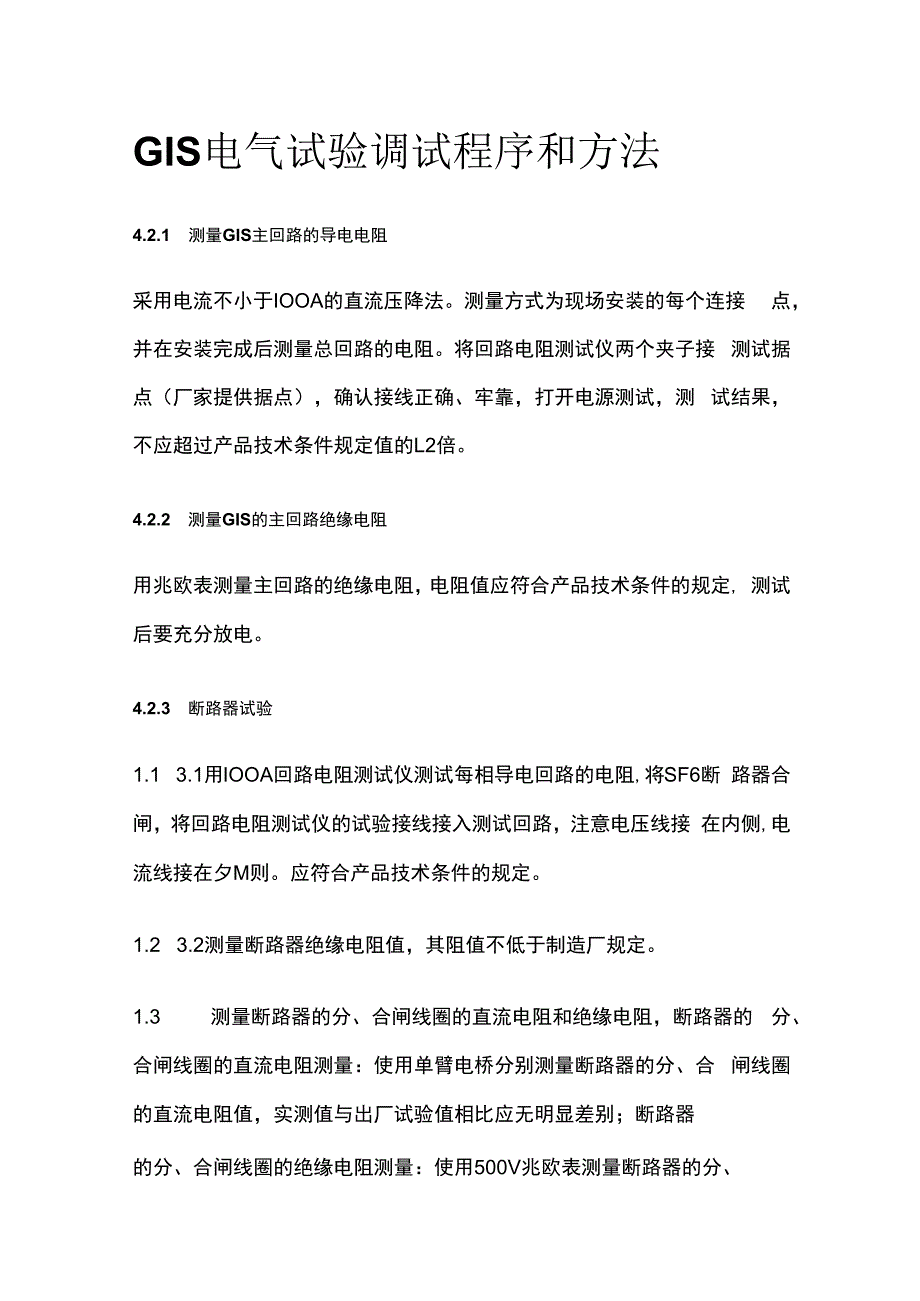

1、GIS电气试验调试程序和方法4.2.1 测量GIS主回路的导电电阻采用电流不小于IOOA的直流压降法。测量方式为现场安装的每个连接 点,并在安装完成后测量总回路的电阻。将回路电阻测试仪两个夹子接 测试据点(厂家提供据点),确认接线正确、牢靠,打开电源测试,测 试结果,不应超过产品技术条件规定值的L2倍。4.2.2 测量GIS的主回路绝缘电阻用兆欧表测量主回路的绝缘电阻,电阻值应符合产品技术条件的规定, 测试后要充分放电。4.2.3 断路器试验1.1 3.1用IOOA回路电阻测试仪测试每相导电回路的电阻,将SF6断 路器合闸,将回路电阻测试仪的试验接线接入测试回路,注意电压线接 在内侧,电流线接

2、在夕M则。应符合产品技术条件的规定。1.2 3.2测量断路器绝缘电阻值,其阻值不低于制造厂规定。1.3 测量断路器的分、合闸线圈的直流电阻和绝缘电阻,断路器的 分、合闸线圈的直流电阻测量:使用单臂电桥分别测量断路器的分、合 闸线圈的直流电阻值,实测值与出厂试验值相比应无明显差别;断路器的分、合闸线圈的绝缘电阻测量:使用500V兆欧表测量断路器的分、合闸线圈的绝缘电阻,其绝缘电阻值不应低于10Mo1.4 测量断路器的分、合闸时间及同期性,使用断路器测试仪进行 断路器的分、合闸时间及同期性的测试;在断路器的额定操作电压、液 压下进行测量。将断路器测试仪的合、分闸控制导线分别接入断路器二 次控制回路

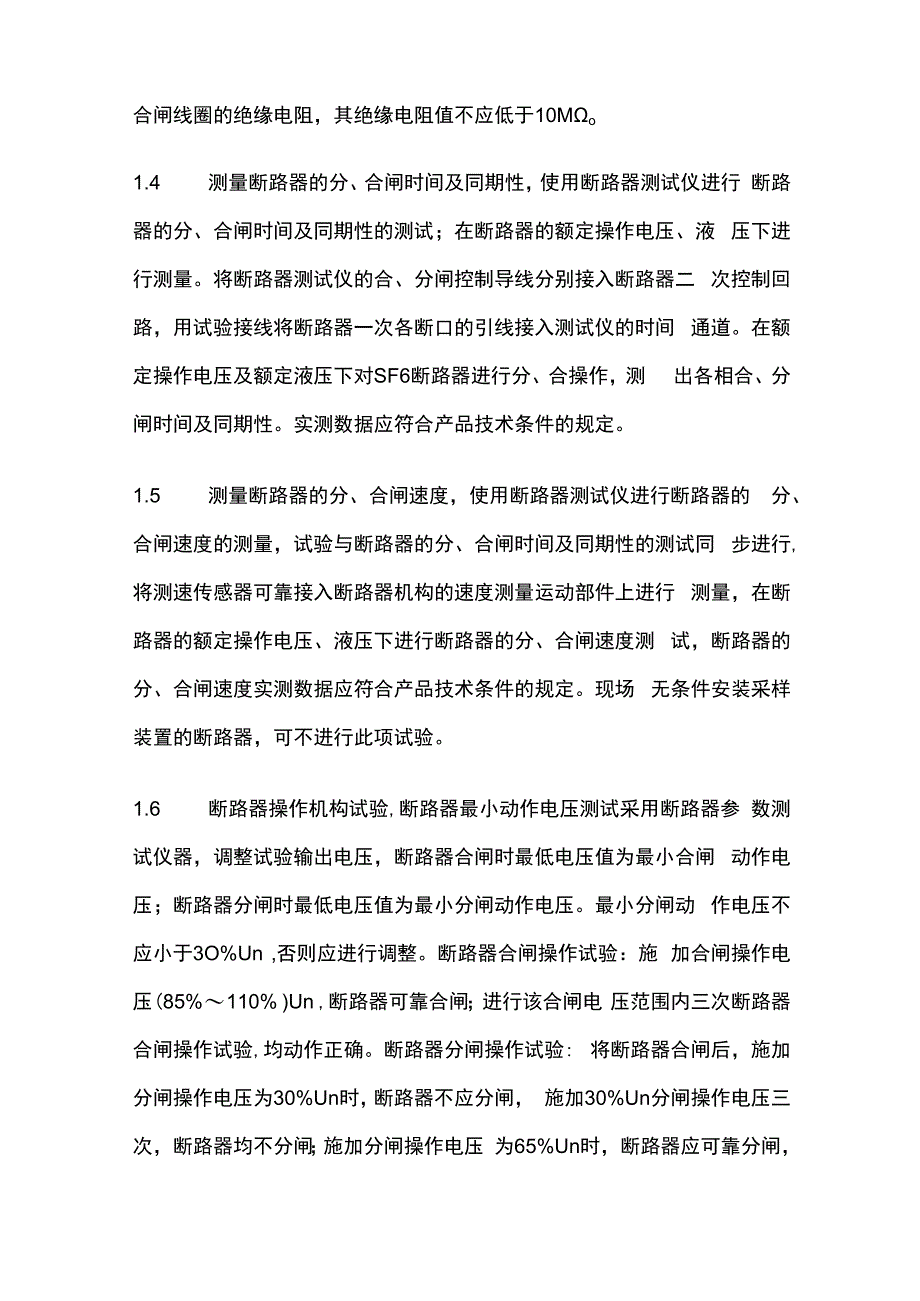

3、,用试验接线将断路器一次各断口的引线接入测试仪的时间 通道。在额定操作电压及额定液压下对SF6断路器进行分、合操作,测 出各相合、分闸时间及同期性。实测数据应符合产品技术条件的规定。1.5 测量断路器的分、合闸速度,使用断路器测试仪进行断路器的 分、合闸速度的测量,试验与断路器的分、合闸时间及同期性的测试同 步进行,将测速传感器可靠接入断路器机构的速度测量运动部件上进行 测量,在断路器的额定操作电压、液压下进行断路器的分、合闸速度测 试,断路器的分、合闸速度实测数据应符合产品技术条件的规定。现场 无条件安装采样装置的断路器,可不进行此项试验。1.6 断路器操作机构试验,断路器最小动作电压测试采

4、用断路器参 数测试仪器,调整试验输出电压,断路器合闸时最低电压值为最小合闸 动作电压;断路器分闸时最低电压值为最小分闸动作电压。最小分闸动 作电压不应小于3O%Un ,否则应进行调整。断路器合闸操作试验:施 加合闸操作电压(85%110% )Un ,断路器可靠合闸;进行该合闸电 压范围内三次断路器合闸操作试验,均动作正确。断路器分闸操作试验: 将断路器合闸后,施加分闸操作电压为30%Un时,断路器不应分闸, 施加30%Un分闸操作电压三次,断路器均不分闸;施加分闸操作电压 为65%Un时,断路器应可靠分闸,进行65%Un分闸操作电压三次, 断路器均可靠分闸。a)直流操作试验按照下表的要求进行直

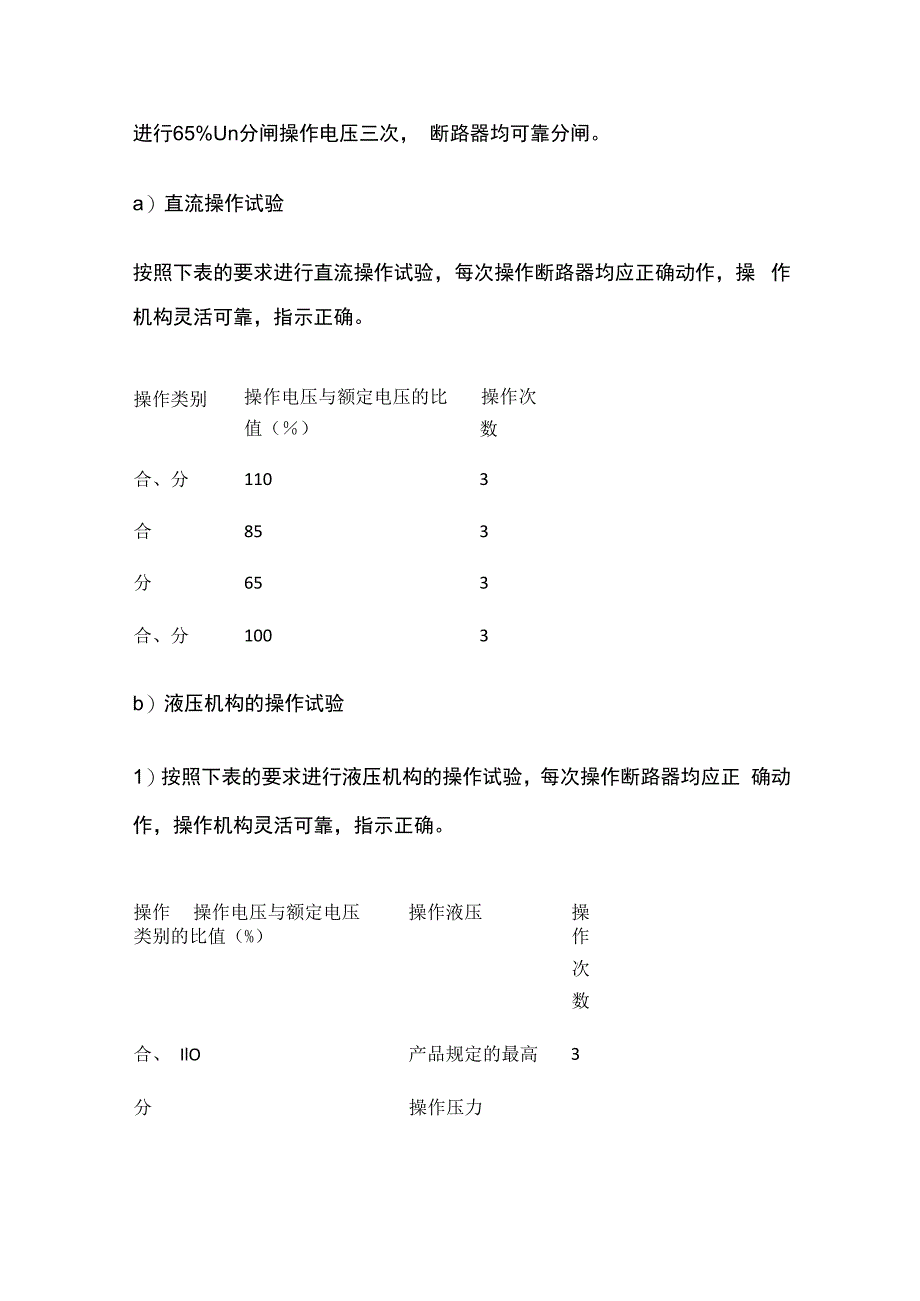

5、流操作试验,每次操作断路器均应正确动作,操 作机构灵活可靠,指示正确。操作类别操作电压与额定电压的比 值()操作次 数合、分1103合853分653合、分1003b)液压机构的操作试验1)按照下表的要求进行液压机构的操作试验,每次操作断路器均应正 确动作,操作机构灵活可靠,指示正确。操作操作电压与额定电压操作液压操类别的比值(%)作次数合、 IlO产品规定的最高3分操作压力合、 分100产品规定的额定操作压力3合85产品规定的最低操作压力3分65产品规定的最低 操作压力3合、 分100产品规定的最低操作压力34.23.7 液压机构启/停油泵定值检查,当油压力在设备厂家要求压力时, 油泵停止动作

6、,当油压力在设备厂家要求压力时,油泵开始动作,测量 相关辅助节点分合正确。4.23.8 油压低报警/闭锁值检查,当油压力在设备厂家要求压力时,报 警辅助节点导通,当油压力在设备厂家要求压力时,合闸闭锁辅助节点 导通,当油压力在设备厂家要求压力时,分闸闭锁辅助节点导通。4.2.4避雷器试验4.2.4.1 绝缘电阻测量:使用5000V兆欧表测量氧化物避雷器每节的绝 缘电阻,测量阻值不应小于2500Mo用2500V兆欧表测量避雷器基 座的绝缘电阻不应小于5M04.2A2测量避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流, 用30OkV直流高压发生器分别测量单节和整只ImA直流参考电流下的 直

7、流参考电压,测试值符合产品技术文件的规定;实测值与出厂值比较, 变化在5%范围内。在0.75倍避雷器直流ImA电压下测量避雷器泄 漏电流不应大于50A或符合产品技术文件的规定。424.3检查放电计数器动作情况,使用CS-I型冲击试验发生器,冲电 后击打计数器的输入端,计数器的数字盘应向前跳动一个数字。用以上 方法连续试验3次,计数器应正确动作。试验完毕,将计数器数字盘上 的数字置于同一位置。4.2.5 电压互感器试验4.2.5.1 测量电压互感器一次绕组对二次绕组及外壳,各二次绕组间及 其对外壳的绝缘电阻,不低于IOOO Mo4.2.5.2 测量电压互感器二次绕组的直流电阻值,二次绕组测量值与

8、换 算到同一温度下的出厂值上匕较,相差不宜大于15%o4.2.5.3 测量互感器的变比和极性。用变比电桥测量一次绕组对所有二 次绕组的变比,与铭牌所标的变比应相符。并同时检查互感器电压互感 器绕组极性。4.2.5.4 电压互感器励磁特性试验。在电压互感器的二次绕组an分别施 加额定电压20%、50%、80%、100%. 120%的电压z并记录当时毫 安表的数值。与出厂试验报告差别不超过30%o4.2.5.5 电容式电压互感器CVT电容分压器电容量和介质损耗角 tan 的测量结果:电容量与出厂值比较其变化量超过-5%或10%时要 引起注意,tan 不应大于0.5% ;条件许可时测量单节电容器 在

9、IOkV至额定电压范围内,电容量的变化量大于1%时判为不合格。4.2.6 电流互感器试验4.2.6.1 测量电流互感器的一次绕组对二次绕组及地、各二次绕组间及 其对地的绝缘电阻。用2500V兆欧表测量末屏对二次绕组及地的绝缘 电阻,绝缘电阻不应低于IOOo Mo4.2.6.2 测量电流互感器的一、二次绕组的直流电阻,与同批相同型号 产品测得的电阻值相比,一、二次绕组的直流电阻和平均值的差异不宜 大于10%o4.2.6.3 互感器的励磁特性试验。依据出厂试验报告确定5-9个点进行 伏安特性试验(所选点应该包含电流互感器的拐点),试验数据与厂试 验报告比较没有大差异。同一组电流互感器的伏安特性曲线

10、应一致,用 于差动回路的两组电流互感器的伏安特性曲线应一致。4.2.6.4 保护用绕组的10%误差曲线。426.4.1记录伏安特性试验中的测试电流10、测试电压U ;4.2.6A2测量电流互感器二次直阻R2o4.2.6A3根据以下公式绘制电流互感器的10%的误差曲线。Zh = (-Io*Z2)9*Io- Z2 (1)M=2*10 或 M = IO*10 (2)其中:ZH为二次负载阻抗,Q ;U为测试电压,V ;IO为测试电流,A ;Z2为电流互感器二次侧阻抗,Q , 110KV-220KV取R2=Z2 , 35KV取 3R2=Z2;M为故障电流与电流互感器一次额定电流倍数。注:当电流互感器二次

11、侧额定电流I2N = 5A时取M=2*10 ,当I2N = 1A 时取 M=IO*10。4.2.6.5互感器的变比试验。使用升流器在电流互感器的一次侧加入一 个标准电流,二次侧感应出一个二次电流,一、二次电流之比即为该电 流互感器的变比。技术要求变比误差不超过3%o测量用电流互感器符 合出厂技术标准。如果电流互感器的二次绕组比较多时,需要分次做变 比试验,试验过程中将没有接监视表计的二次端子短接并接地,严禁 CT二次开路。426.6互感器的极性试验。使用指针万用表,将档位打到直流毫安小 档,指针万用表的正负端子分别接到互感器的二次端子的SL S2上。 甲电池的负极接到电流互感器的P2侧,用甲电

12、池的正极点击电流互感 器的Pl侧,如果指针万用表的指针正起,则PL Sl为减极性。试验 完毕将试验结果认真记录,并将电流互感器的物理方位在记录本上画出, 以防止日后混淆。4.2.7隔离开关、接地开关的试验4.2.7.1 隔离开关及接地开关的导电回路的电阻值应用IOOA回路电阻 测试仪测试,测试结果不应超过产品技术条件的规定。4.27.2 检查操动机构线圈的最低动作电压,应符合制造厂的规定。4.27.3 动力式操动机构的分、合闸操作,首先检查控制回路辅助节点 的正确性。当其电压或气压在下列范围内时,应保证隔离开关的主闸刀 或接地闸刀可靠地分闸和合闸。1)电动机操动机构:当电动机接线端 子的电压在

13、其额定电压的80%-110%范围内时。2 )压缩空气操动机构:当气压在其额定气压的85%-II0%范围内时。3 )二次控制线圈在其额定电压的80%-Il0%范围内时。4.2.8 接地导通试验及接地电阻测量4.2.8.1 接地导通试验:用地引下线电阻测试仪测量各汇控柜接地连续 性,试验结果符合设计要求。4.2.8.2 独立接地网接地电阻测量,采用ZC-8型接地测试仪进行测试, 将接地装置与外部引出线断开,除去地网引出线表面的锈迹,正确使用 测试仪表,选择适当的倍率,电压级和电流极插入深度不小于电极长度 的23o试验技术要求:测试结果满足设计技术要求,试验注意事项: 测量时不宜在刚下过雨后进行测量,防止测量值偏小影响测量精度。4.2.9 外委试验项目4.2.9.1 六氟化硫气体的微水含量4.2.9.2 密封性试验4.2.9.3 气体密度装置、压力表及压力动作阀校验429.4电压互感器、断路器、GlS的交流耐压试验4.2.9.5互感器误差试验 429.6避雷器工频参考电压和泄漏电流试

展开阅读全文
