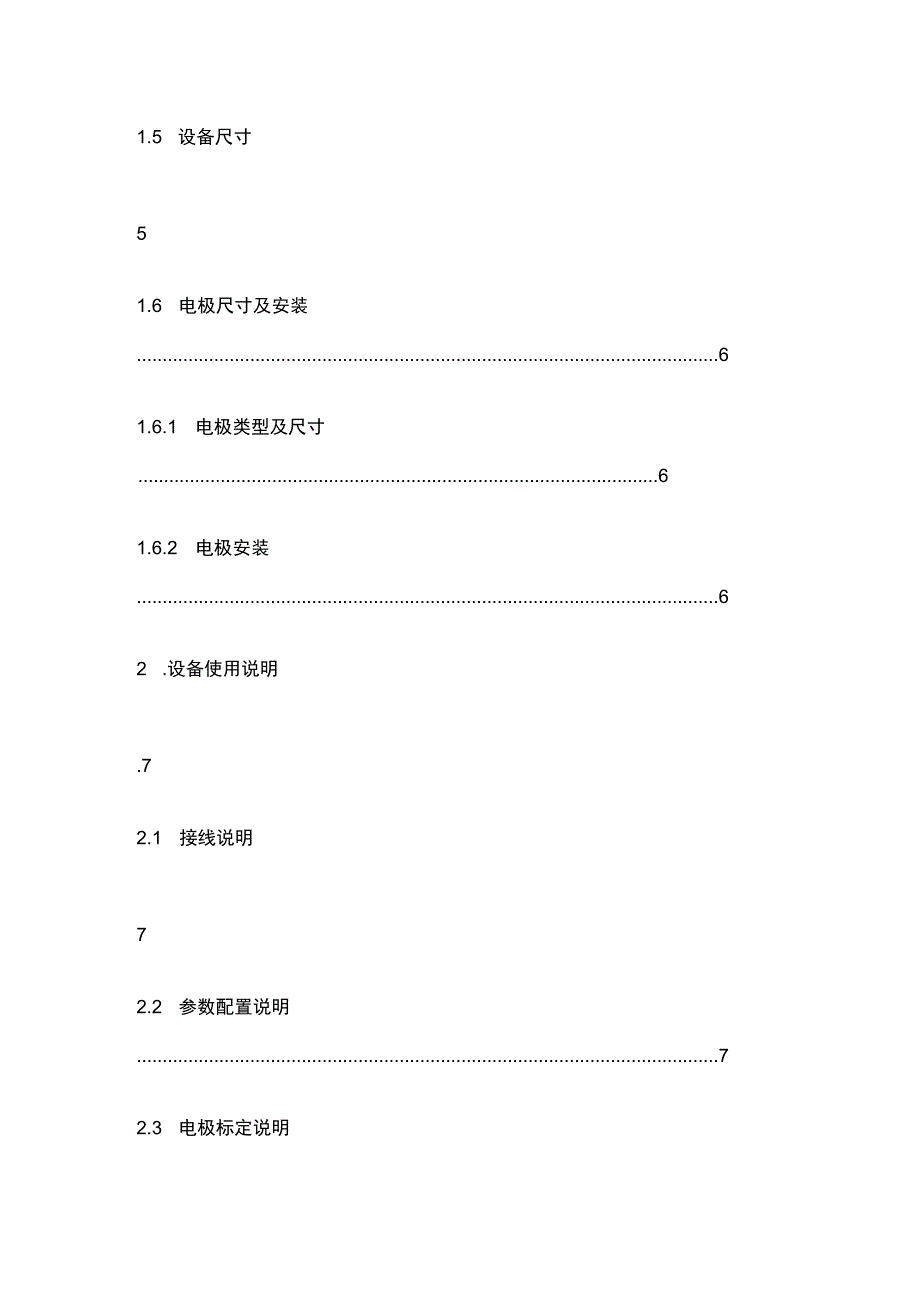

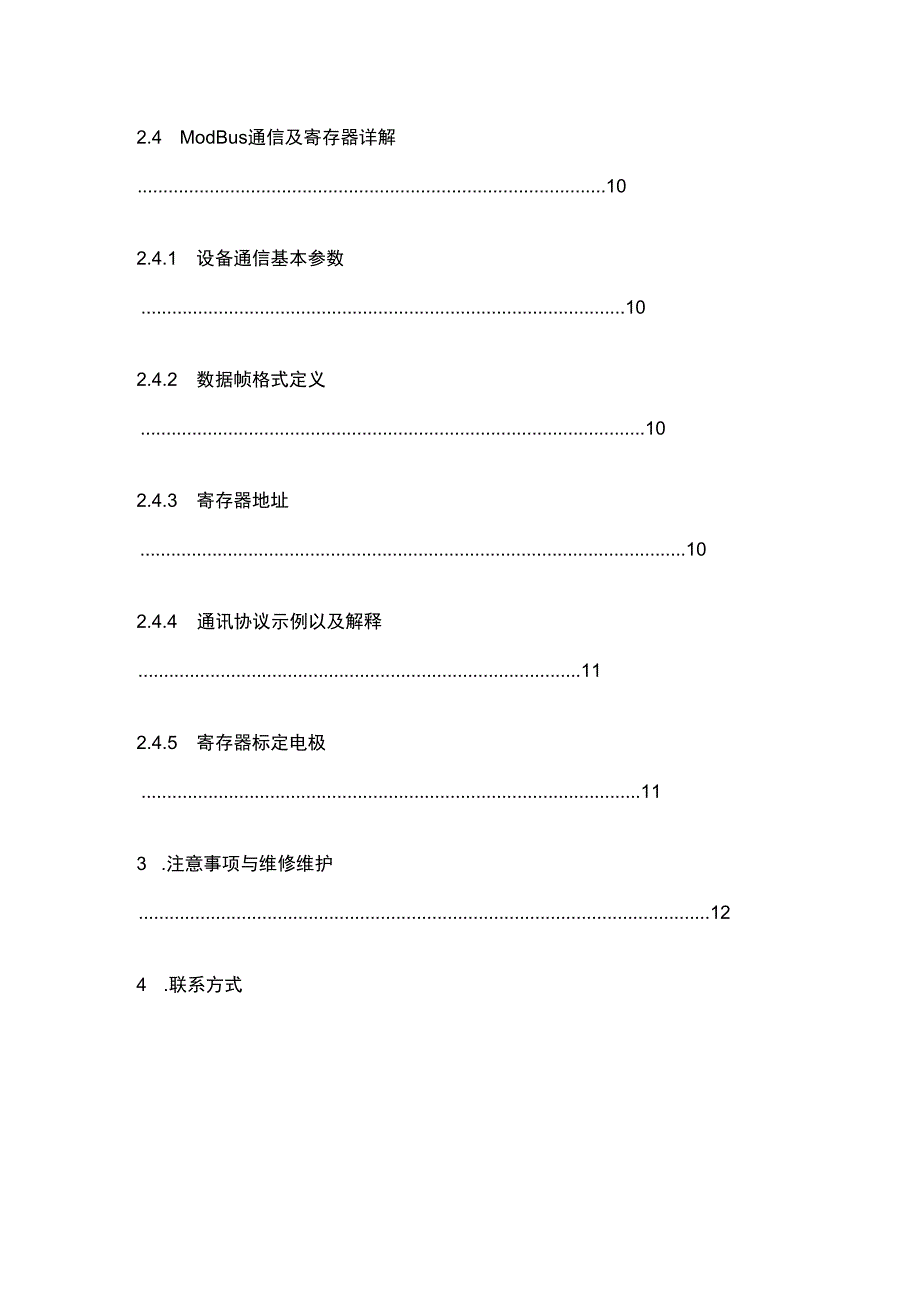

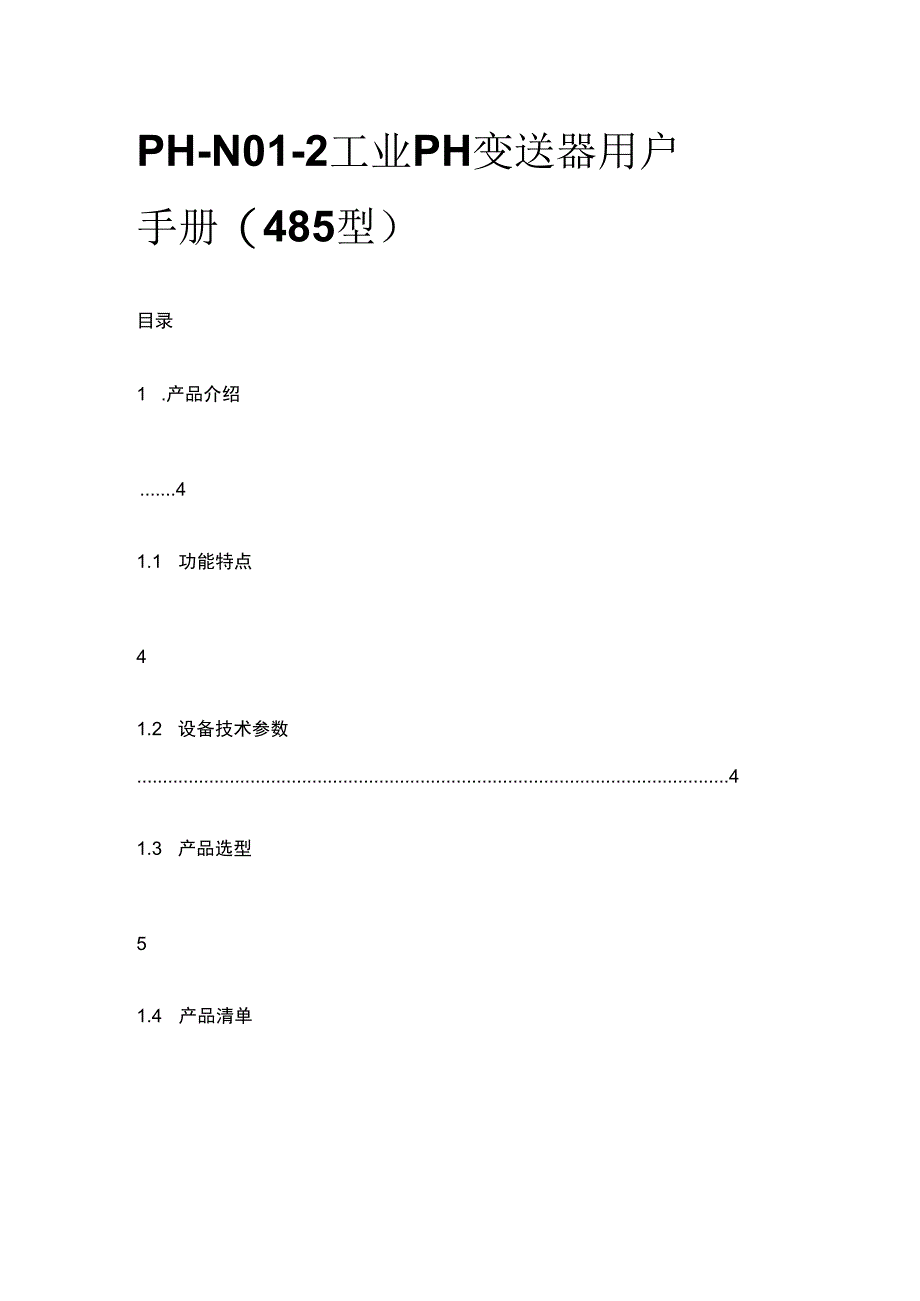

1、PH-N01-2工业PH变送器用户手册（485型）目录1 .产品介绍41.1 功能特点41.2 设备技术参数41.3 产品选型51.4 产品清单1.5 设备尺寸51.6 电极尺寸及安装61.6.1 电极类型及尺寸61.6.2 电极安装62 .设备使用说明.72.1 接线说明72.2 参数配置说明72.3 电极标定说明2.4 ModBus通信及寄存器详解102.4.1 设备通信基本参数102.4.2 数据帧格式定义102.4.3 寄存器地址102.4.4 通讯协议示例以及解释112.4.5 寄存器标定电极113 .注意事项与维修维护124 .联系方式5 .文档历史.13R1 .产品介绍本产品是一
2、款测量溶液PH值（氢离子浓度指数、酸碱度）的设备,具有自动温度补偿功能，自动温补和手动温补可随意切换。本产品适用于无腐蚀性弱酸弱碱环境下的工业污水、生活污水、农业、水产养殖行业等场景。1.1 功能特点PH测量范围014pH ,分辨率0.01pHo温度测量范围080C ,分辨率0.1（限选配温度补偿功能的设备）。带有自动温度补偿功能，手动补偿与自动补偿可随意切换。RS485通讯接口 ：MODBUS RTU通讯协议可方便联入计算机进行监测和通讯。ModBus通信地址可设置，波特率可修改。设备采用宽电压供电直流1030V均可。1.2 设备技术参数供电DC 1030V功耗0.6W通信接口RS485 ;
3、标准的MODBUS-RTU协议;通信波特率:2400、4800、9600可设PH测量范围014.00pH ;分辨率:0.01pHpH测量误差重复性误差0.02pH温度测量范围080;分辨率:0.1（手动温度补偿时为设置温度，默认25）温度测量误差0.5。C设备工作条件环境温度：0-60。C相对湿度：85%电极适用温度080C电极耐压0.6MPa电极线长默认5m （10ms 15m、20m可定制）电极使用周期13产品选型RS-公司代号PH-工业PH变送器NOl-RS485 （ Modbus-RTU 协议）2 -壁挂王字壳201无温度补偿常规复合电极201T带温度补偿常规复合电极工业PH变送器1台
4、 PH电极1个（带温度补偿、无温度补偿可选） 合格证、保修卡等 膨胀塞2个、自攻丝2个 PH缓冲剂4.01. 6.86. 9.18各一包（默认不带，可单独购买）1.5 设备尺寸RS-PH-N01-2工业PH变送器用户手册V1.41.6 电极尺寸及安装1.6.1 电极类型及尺寸本产品采用常规复合型电极，适用于常规污水、自来水、环保污水、生活污水等溶液的测量。1.6.2 电极安装1.沉入式安装：PH电极的引线从不锈钢管里穿出，PH电极顶部的3/4螺纹与不锈钢3/4螺纹用生料带相连接。确保电极顶部及电极线不进水。3.管道安装：通过PH电极3/4的螺纹与管道相连接。RS-PH-N01-2工业PH变送器
5、用户手册V1.42.设备使用说明2.1 接线说明说明说明电源棕色电源正(1030V DC )黑色电源负通讯 绿色485-A蓝色485-B2.2 参数配置说明打开资料包，选择调试软件 一485参数配置软件，找到打开即可。1）选择正确的COM 口 （ 我的电脑一属性一设备管理器一端口 里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。2）单独只接一台设备并上电，点击软件的测试波特率，软件会测试出 当前设备的波特率以及地址，默认波特率为4800bits,默认地址为0x01。3）根据使用需要修改地址以及波特率，同时可查询设备的当前功能状 态。4 ）如果测试不成功，请重新检查设备接线及4
6、85驱动安装情况。RS-PH-N01-2工业PH变送器用户手册V1.42.3 电极标定说明1）准备两种PH不同的标准缓冲液，若测量酸性溶液则使用4.01和6.86的标准缓冲溶液，若测量碱性溶液则使用6.86和9.18的标准缓冲溶液，若通用情况则 使用4.01和9.18的标准缓冲液。2）打开配置软件O3）选择对应的串口号，选择正确的设备地址（默认地址为1）和波特 率（默认波特率为4800 ）然后打开串口，找到PH选项卡，勾选自动选项。4）在室温环境下（25。C左右）将PH电极放入PH值相对小的标准缓冲溶液中（例如使 用4.01和9.18两种缓冲液时选择4.01）,在校准点一处输入标准缓冲 溶液的
7、PH值，待数值稳定后取消自动点击校准点一的校准进行第一点标定。RS-PH-No1-2工业PH变送器用户手册V1.45）第一点标定完成后，清洗PH电极并用纸巾或柔软布料吸干多余水 分（请勿使电极玻璃球泡受损，否则电极将会失效），重新勾选自动选项，放入PH值相 对大的标准缓冲溶液中（例如使用4.01和9.18两种缓冲液时选择9.18 ）,在校准点一处 输入标准缓冲溶液的PH值，待数值稳定后取消自动，点击校准点二的校准标定第二点。标 定完成。RS- PH-N01-2工业PH变送器用户手册V1.42.4 ModBus通信及寄存器详解2.4.1 设备通信基本参数编码8位二进制数据位奇偶校验位 无停止位1
8、位错误校验CRC （冗余循环码）波特率2400bitsx 4800bitsx 9600 bit/s 可设，出厂默认为 4800bits2.4.2 数据帧格式定义采用Modbus-RTU通讯规约，格式如下：初始结构4字节的时间地址码=1字节功能码=1字节数据区二N字节结束结构4字节的时间地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认OxOl ）。功能码：主机所发指令功能指示。数据区：数据区是具体通讯数据，注意16bits数据高字节在前！ CRC 码：二字节的校验码。2.4.3 寄存器地址寄存器地址操作说明0x00000x03/0x04PH值（实际值的100倍）0x0001温度（实际值的1
9、0倍）0x00500x03/0x04/0x06PH偏差值（实际值的100倍）0x00510x03/0x04/0x06温度偏差值（实际值的10倍）0x00600x03/0x04/0x06是否手动补偿（1：是0：否）0x00610x03/0x04/0x06手动补偿温度（实际值的10倍）OxlO电极标定（实际值的100倍）RS- PH-N01-2工业PH变送器用户手册V1.42.4.4 通讯协议示例以及解释举例1 :读地址为01的设备当前PH值和温度下发帧：地址码功能码寄存器地址寄存器内容校验码低位校验码高位0x01OxOO 0x000x00 0x020xc4OxOb应答帧：（例如读到PH值为7.9
10、0 ,温度为26.5 ）地址码功能码有效字节数寄存器内容校验码低位校验码高位0x010x030x040x03 0x16 0x01 0x09Oxbe pH 计算:316H （十六进制）=790 =pH=7.90温度计算：109H （十六进制）=265 = 温度=26.5举例2 :对地址为01的设备当前PH值设置偏差值进行数值修正下发帧：（假如当前设备输出PH为7.90 ,要将数值修正到8.00 , 差值为 8.00-7.90=0.10 ,扩大100倍为10=0xa （十六进制），寄存器内容写00 Oa ）地址码功能码寄存器地址寄存器内容校验码低位校验码高位0x01OxOO 0x500x00 Ox
11、Oa0x09Oxdc应答帧:（根据MODBUS标准应答为下发帧的镜像报文）地址码功能码寄存器地址寄存器内容校验码低位校验码高位0x010x060x00 0x500x09Oxdc2.4.5 寄存器标定电极如果需要校准电极,可通过OXlO功能码向0x0120和0x0121寄存 器写入参数来进行标定。本设备采用两点标定，需准备已知的两种PH标准溶液。标定第一点 时，向OXOI20寄存器写入0x0001 ,向0x0121寄存器写入第一点的标准PH值的 100倍；标定第二点时，向0x0120寄存器写入0x0002 ,向0x0121寄存器写入第二点的标准 PH值的100倍。标定完成。举例：选取4.01的P
12、H标准溶液，标定第一点。下发帧：4.01*100=401转换为16六进制为0x191地址码功能码寄存器长度 字节长度寄存器内容校验码低位校验码高位OxOl0x100x01 0x200x00 0x020x040x00 0x01 0x01 0x910x6dOxdb应答帧:（根据MODBUS标准应答为下发帧的镜像报文）功能码 寄存器地址寄存器长度校验码低位校验码高位OxOl0x100x01 0x200x00 0x020x41OxfeRS- PH-N01-2工业PH变送器用户手册V1.4再选取9.18的PH标准溶液，标定第二点。下发帧：9.18*100=918转换为16六进制为0x396地址码功能码寄
13、存器长度 字节长度寄存器内容校验码低位校验码高位OxOl0x100x01 0x200x00 0x020x040x00 0x02 0x03 0x96Oxdd0x79应答帧:（根据MODBUS标准应答为下发帧的镜像报文）功能码 寄存器地址寄存器长度校验码低位校验码高位OxOl0x100x01 0x200x00 0x020x41Oxfe3.注意事项与维修维护 设备本身一般不需要日常维护，在出现明显的故障时，请不要打开自行修理,尽快与我们 联系！ 原则上电极在每次测量前应进行标定，长期使用应定期标定电极。 电极前端的保护瓶内有适量浸泡溶液，电极头浸泡其中，以保持玻璃 球颜口液接界的活化。测量时旋松瓶盖
14、，拔出电极，用纯水洗净即可使用。 电极浸泡液的配制：取pH4.00缓冲剂一包,溶于250毫升纯水中， 再加56克分析纯氯化钾，电炉适当加热，搅拌至完全溶解即成。也可采用3.3M氯化钾溶液浸 泡，配制如下：取25克分析纯氯化钾溶于100毫升纯水中即成。 电极前端玻璃球泡不能与硬物接触,任何破损和擦毛都会使电极失效。 测量前应将电极玻璃泡内的气泡甩去，否则将影响测量，测量时，应 将电极在被测溶液中搅动后静止放置，以加速回应。 测量前后都应用去离子水清洁电极，以保证精度。 PH电极经长期使用后会产生钝化,其现象是敏感梯度降低，响应慢， 读数不准，此时可 将电极下端球泡用0.1M稀盐酸浸泡24小时（0.1M稀盐酸配制：9毫升盐酸用蒸储水稀释至IOOO毫升）,然后再用3.3M氯化钾溶液浸泡24小时，若PH 电极钝化比较严重，用O1M盐酸浸泡无作
