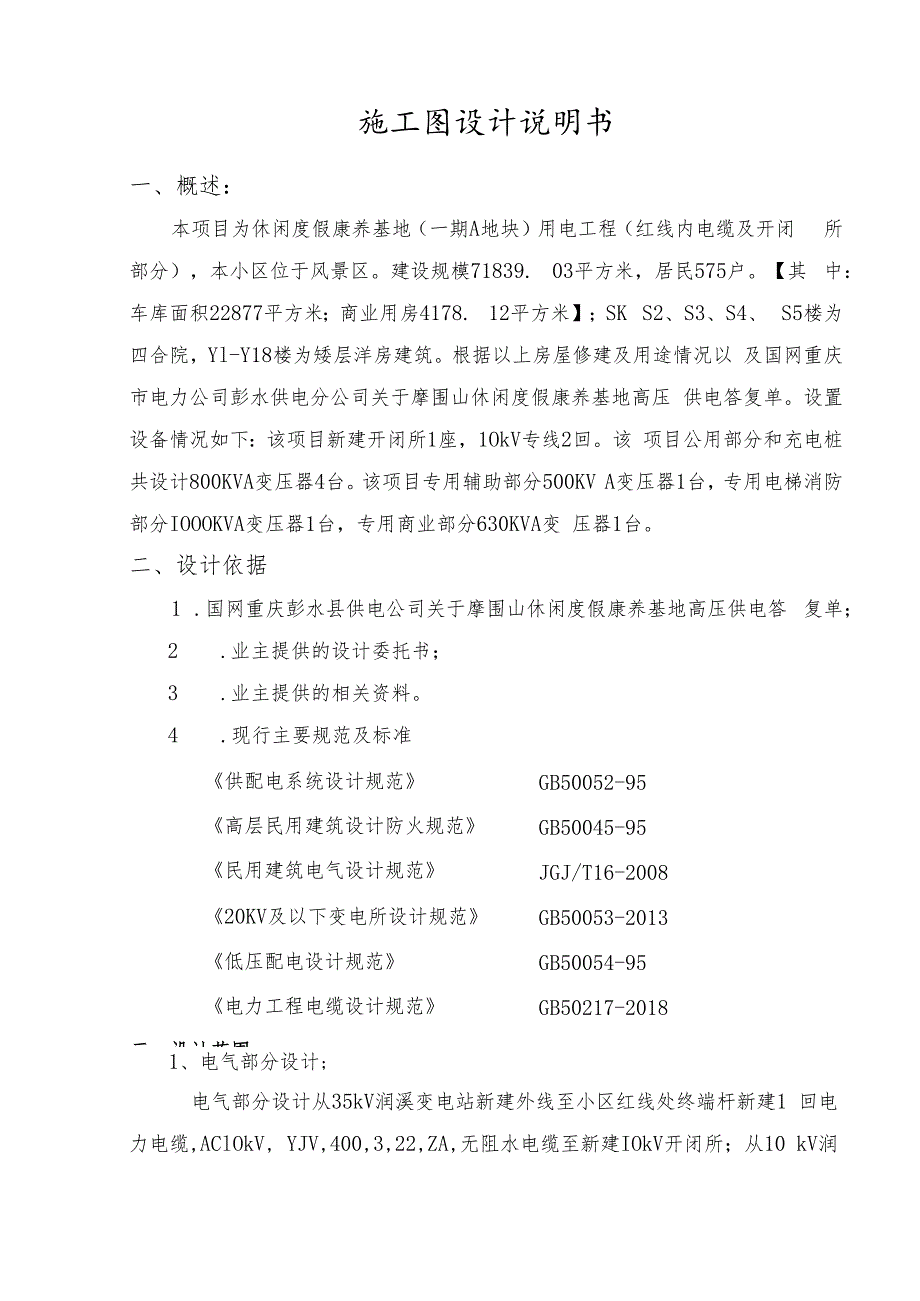

1、休闲度假康养基地（一期A地块）用电工程（红线内电缆及开闭所部分）设计说明书施工图设计说明书一、概述：本项目为休闲度假康养基地（一期A地块）用电工程（红线内电缆及开闭 所部分），本小区位于风景区。建设规模71839. 03平方米，居民575户。【其 中：车库面积22877平方米；商业用房4178. 12平方米】；SK S2、S3、S4、 S5楼为四合院，Yl-Y18楼为矮层洋房建筑。根据以上房屋修建及用途情况以 及国网重庆市电力公司彭水供电分公司关于摩围山休闲度假康养基地高压 供电答复单。设置设备情况如下：该项目新建开闭所1座，1OkV专线2回。该 项目公用部分和充电桩共设计800KVA变压器4
2、台。该项目专用辅助部分500KV A变压器1台，专用电梯消防部分IOOOKVA变压器1台，专用商业部分630KVA变 压器1台。二、设计依据1 .国网重庆彭水县供电公司关于摩围山休闲度假康养基地高压供电答 复单；2 .业主提供的设计委托书；3 .业主提供的相关资料。4 .现行主要规范及标准供配电系统设计规范高层民用建筑设计防火规范民用建筑电气设计规范20KV及以下变电所设计规范低压配电设计规范电力工程电缆设计规范三、设计范围：GB50052-95GB50045-95JGJ/T16-2008GB50053-2013GB50054-95GB50217-20181、电气部分设计;电气部分设计从35k

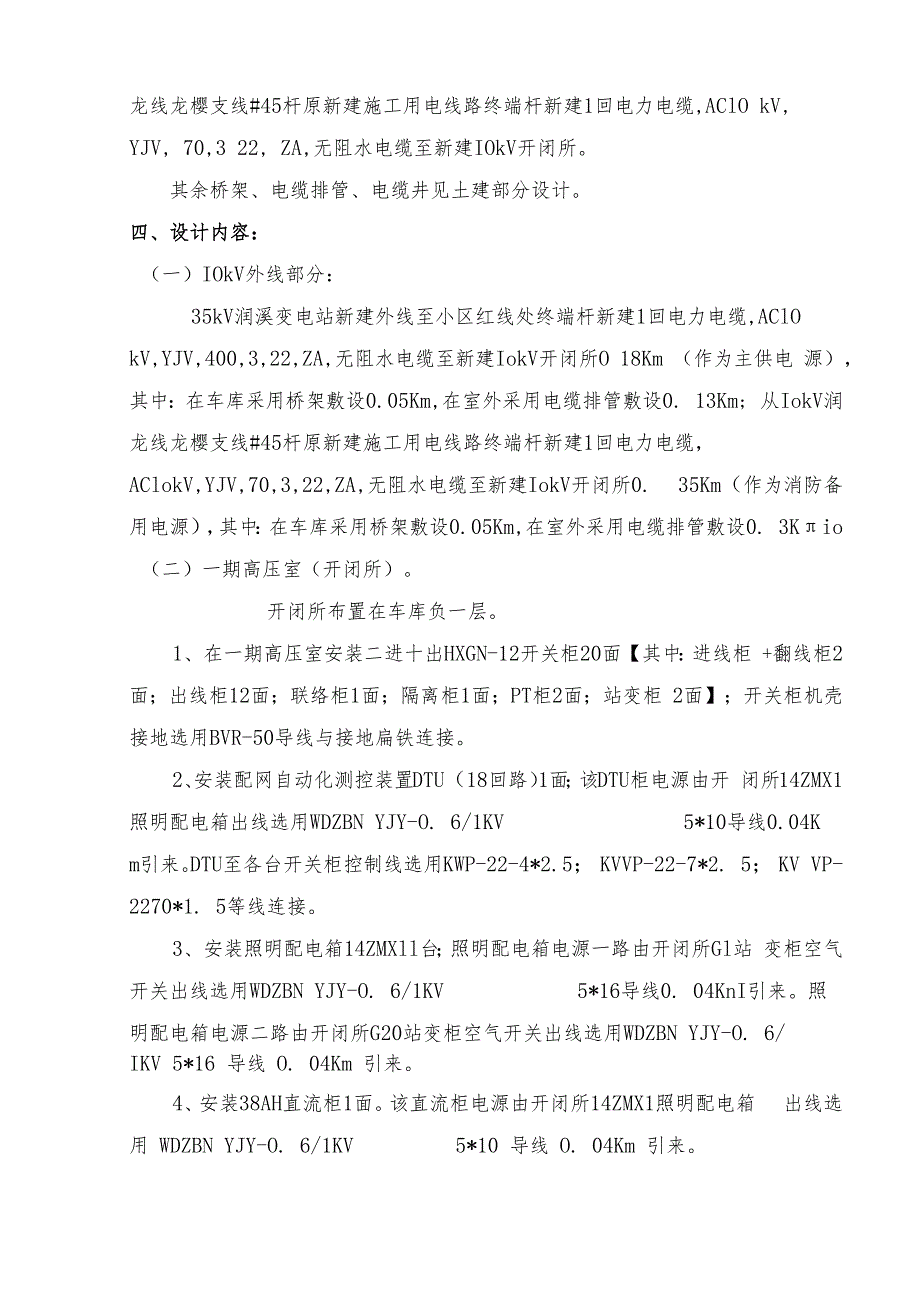

3、V润溪变电站新建外线至小区红线处终端杆新建1 回电力电缆,AClOkV, YJV,400,3,22,ZA,无阻水电缆至新建IOkV开闭所；从10 kV润龙线龙樱支线#45杆原新建施工用电线路终端杆新建1回电力电缆,AClO kV, YJV, 70,3 22, ZA,无阻水电缆至新建IOkV开闭所。其余桥架、电缆排管、电缆井见土建部分设计。四、设计内容：（一）IOkV外线部分：35kV润溪变电站新建外线至小区红线处终端杆新建1回电力电缆,AClO kV,YJV,400,3,22,ZA,无阻水电缆至新建IokV开闭所O 18Km （作为主供电 源），其中：在车库采用桥架敷设0.05Km,在室外采用
4、电缆排管敷设0. 13Km; 从IokV润龙线龙樱支线#45杆原新建施工用电线路终端杆新建1回电力电缆， AClokV,YJV,70,3,22,ZA,无阻水电缆至新建IokV开闭所0. 35Km（作为消防备 用电源），其中：在车库采用桥架敷设0.05Km,在室外采用电缆排管敷设0. 3Kio（二）一期高压室（开闭所）。开闭所布置在车库负一层。1、在一期高压室安装二进十出HXGN-12开关柜20面【其中：进线柜 +翻线柜2面；出线柜12面；联络柜1面；隔离柜1面；PT柜2面；站变柜 2面】；开关柜机壳接地选用BVR-50导线与接地扁铁连接。2、安装配网自动化测控装置DTU（18回路）1面；该DT
5、U柜电源由开 闭所14ZMX1照明配电箱出线选用WDZBN YJY-O. 6/1KV5*10导线0.04Km引来。DTU至各台开关柜控制线选用KWP-22-4*2.5； KVVP-22-7*2. 5； KV VP-2270*1. 5等线连接。3、安装照明配电箱14ZMXll台；照明配电箱电源一路由开闭所Gl站 变柜空气开关出线选用WDZBN YJY-O. 6/1KV5*16导线0. 04KnI引来。照明配电箱电源二路由开闭所G20站变柜空气开关出线选用WDZBN YJY-O. 6/IKV 5*16 导线 O. 04Km 引来。4、安装38AH直流柜1面。该直流柜电源由开闭所14ZMX1照明配电
6、箱 出线选用 WDZBN YJY-O. 6/1KV5*10 导线 O. 04Km 引来。5、GlO与Gll母排选用共箱IOKV母线 TMY-100*8铜排连接8mo6、I段电源进线由IOkV户外环网柜I段母线引来，选用AClOkV,YJV, 400,3,22, ZB,导体阻水电缆至G2进线柜。7、 II段电源进线由IOkV户外环网柜段母线引来，选用AClOkV,YJ V,400,3,22,ZB,导体阻水电缆至开闭所G19进线柜。8、DTU至各高压柜选用电压信号线选用KVVP2-0. 6lKV-4*2. 5导线连 接O. 36Km,电流信号线选用KVVP2-0. 6lKV-7*2. 5导线连接O
7、. 36Km.通信 信号选用 KVVP2-0. 61KV-1O*1. 5 导线连接 0. 36Km;（三）开闭所工具1、配置智能工具柜1台；在工具柜内配置常用安全工器具（万用表1 只、IOKV声光验电器1只、IoKV接地线1组、安全帽3顶、钢丝钳1把、 尖嘴钳1把、250mm活动扳手1把、8-27梅花扳手1套、电工刀1把、通用 一字螺丝刀1把、通用十字螺丝刀1把等常用工具；配置20KV绝缘手套1 双；配置20KV绝缘鞋【42码】1双）。2、配置2. 5m人字绝缘体1把；开关柜前后及变压器前后操作面铺上 IOKV绝缘垫；3、配置1米高DZ折叠高低凳1张。墙上配置系统图1套。五、开闭所接地：利用建
8、筑基础钢筋网作接地极，通过柱内主筋与接地极连接，接地电阻 不得大于4欧，如不满足要求，须人工增设接地极。配电房接地系统与柱内 主筋焊接点均不得少于两处。配电房内所有设备的金属外壳均需可靠接地， 凡进入配电房的桥架，保护管等均需与室内接地装置焊接。详见接地布置图。六、开闭所照明：在开闭所内设置一台照明配电箱(双电源自动切换箱)，其电源一路由 GI站变柜内空气开关引来；另一路G20站变柜内空气开关引来。IokV高压柜 内加热器电源、直流充电电源、轴流风机电源、配电室照明均取自该照明配 电箱。配电房照明以广照型灯具为主，设置应急灯供事故照明用。为方便用户 运行维护，配电室设置一定数量的电源插座。光源
9、须采用快燃节能型光源。七、配电房防火：由于开闭所设在负一层，所有进出配电房的电缆均采用阻燃电缆。在配电房内电缆通道出口处、分支处、直线段间隔一定距离处设置消防 封堵。高压柜顶电缆孔及所有进出配电房的电缆孔洞在电缆施工完毕后均要 求采用耐火胶泥封堵。各间配电房配置一定数量的手提式磷酸铁盐干粉灭火器。八、配电房土建：(1) .本配电房按甲方原预留配电室位置进行布置。配电房的墙体制作由业主负责，在地面整体抬高IOOmm作基础预埋件。(2) .配电房侧壁电缆桥架出口处开孔须根据室外电缆桥架高度进行确 定。(3) .配电房应作好防鼠及小动物的工作。应做防鼠门。九、配电房通风：配电房通风采用轴流风机来完成
10、。安装轴流风机时，换风必须一进一出， 轴流风机采用温湿度控制器控制，达到设定温度自动启动。根据配电室室内 的温湿度选择安装空调来处理。十、地形地质地形：平地100%；地质：岩石60%,松砂石20%,尖土20%。十一、运距汽车运距：40km；二次人力运距：0. Ikmo十二、注意事项：1、施工应严格遵守现行有关规程、规范要求，作好施工安全的组织 及技术措施。2、投运前，必须做好运行准备。【电缆必须挂牌，在电缆头两端标 注电缆规格、型号、长度、用途、制作及展放单位、制作时间等；在开关上 标明回路用途】O3、对开关柜孔洞及其他有缝隙的地方采用封口泥封堵，防止小动物 进入。4、施工完毕，对桥架进行封盖，施工时，以现场实际走向为准。
