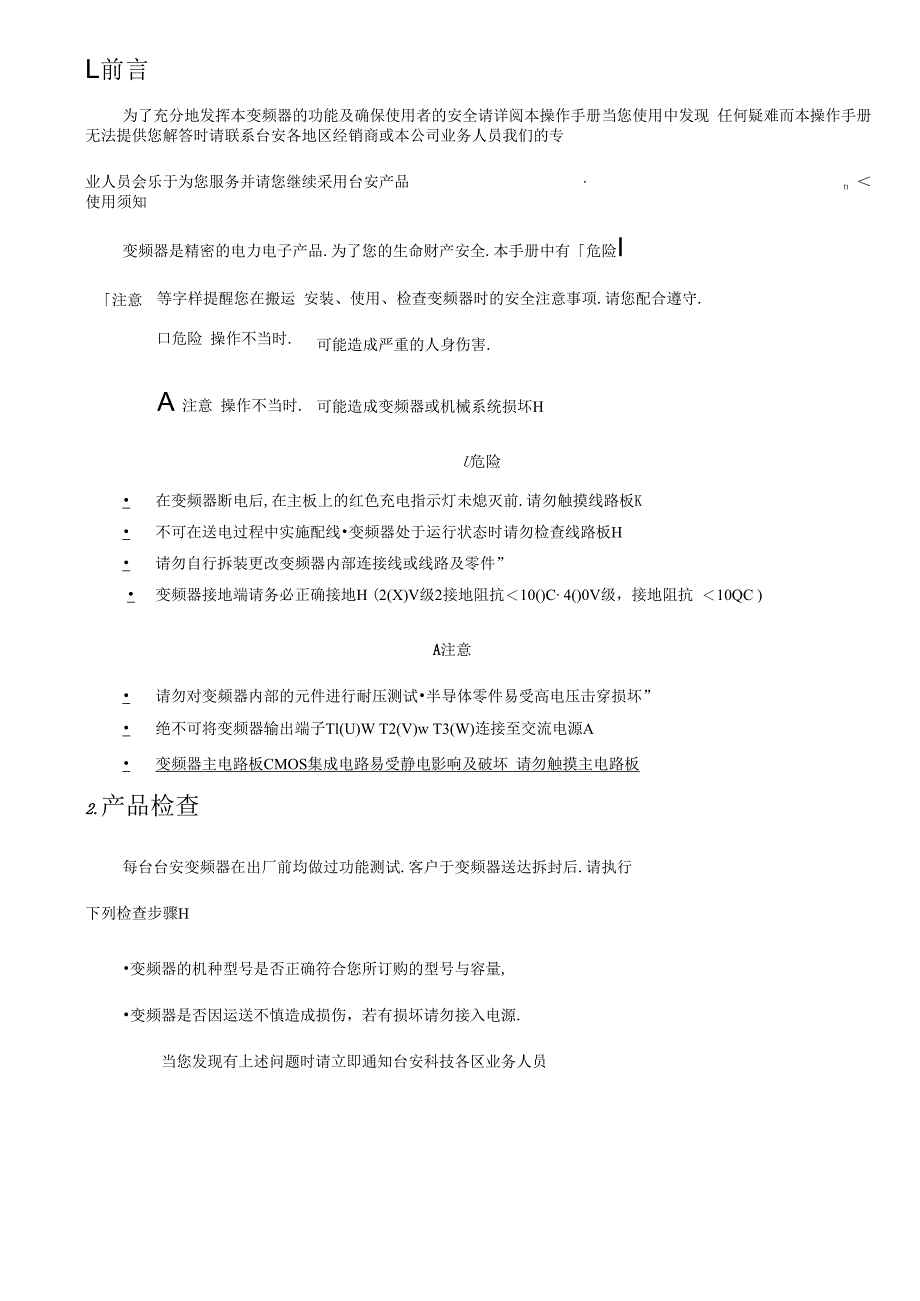

1、L前言为了充分地发挥本变频器的功能及确保使用者的安全请详阅本操作手册当您使用中发现 任何疑难而本操作手册无法提供您解答时请联系台安各地区经销商或本公司业务人员我们的专业人员会乐于为您服务并请您继续采用台安产品n 使用须知变频器是精密的电力电子产品.为了您的生命财产安全.本手册中有危险I注意口危险 操作不当时.A 注意 操作不当时.等字样提醒您在搬运 安装、使用、检查变频器时的安全注意事项.请您配合遵守.可能造成严重的人身伤害.可能造成变频器或机械系统损坏HU危险 在变频器断电后,在主板上的红色充电指示灯未熄灭前.请勿触摸线路板K 不可在送电过程中实施配线变频器处于运行状态时请勿检查线路板H 请
2、勿自行拆装更改变频器内部连接线或线路及零件” 变频器接地端请务必正确接地H (2(X)V级2接地阻抗10()C 4()0V级，接地阻抗 10QC )A注意 请勿对变频器内部的元件进行耐压测试半导体零件易受高电压击穿损坏” 绝不可将变频器输出端子Tl(U)W T2(V)w T3(W)连接至交流电源A 变频器主电路板CMOS集成电路易受静电影响及破坏 请勿触摸主电路板2.产品检查每台台安变频器在出厂前均做过功能测试.客户于变频器送达拆封后.请执行下列检查步骤H变频器的机种型号是否正确符合您所订购的型号与容量,变频器是否因运送不慎造成损伤，若有损坏请勿接入电源.当您发现有上述问题时请立即通知台安科技

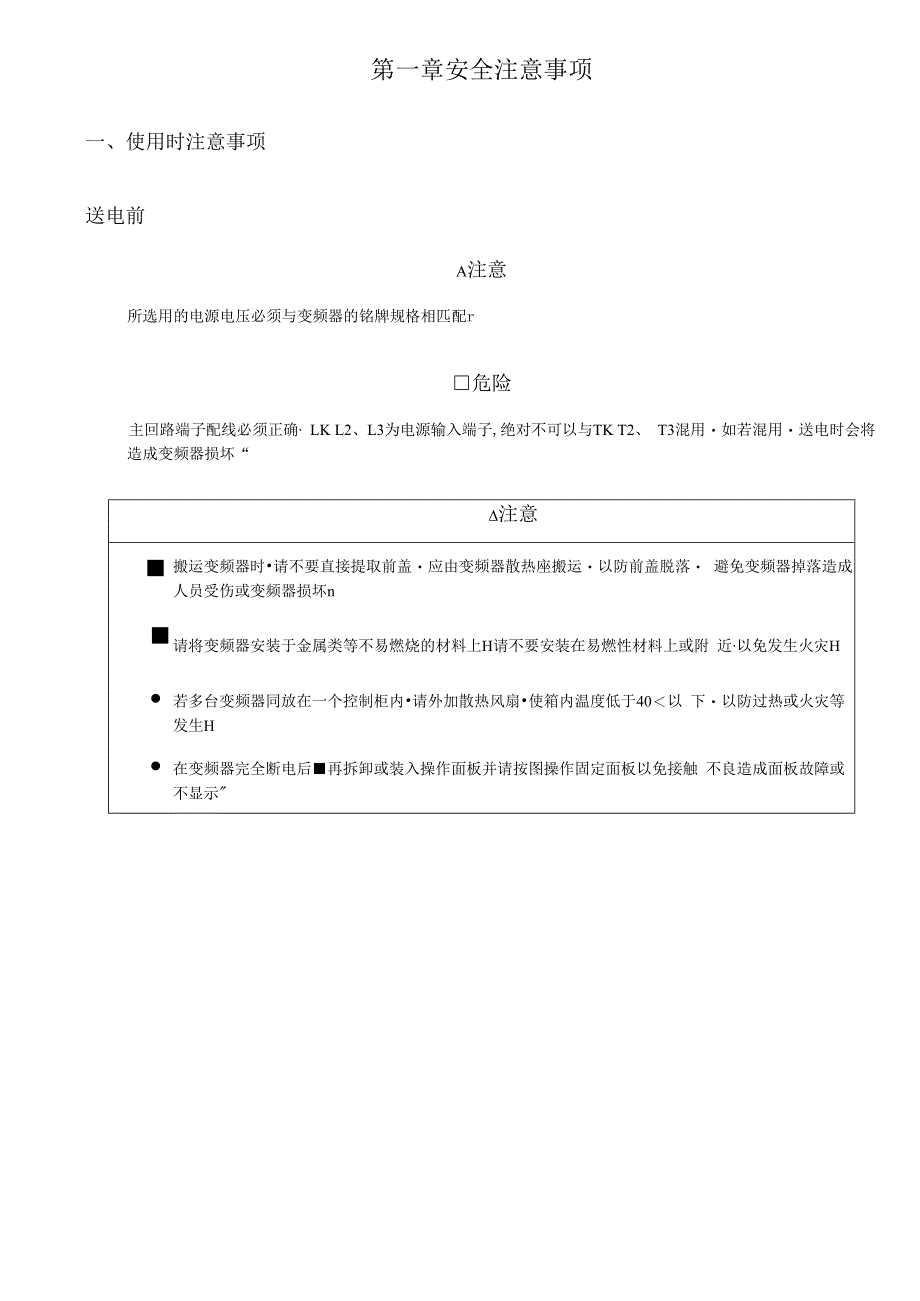

3、各区业务人员第一章安全注意事项一、使用时注意事项送电前A注意所选用的电源电压必须与变频器的铭牌规格相匹配r危险主回路端子配线必须正确 LK L2、L3为电源输入端子,绝对不可以与TK T2、 T3混用如若混用送电时会将造成变频器损坏“注意搬运变频器时请不要直接提取前盖应由变频器散热座搬运以防前盖脱落 避免变频器掉落造成人员受伤或变频器损坏n请将变频器安装于金属类等不易燃烧的材料上H请不要安装在易燃性材料上或附 近以免发生火灾H若多台变频器同放在一个控制柜内请外加散热风扇使箱内温度低于40以 下以防过热或火灾等发生H在变频器完全断电后再拆卸或装入操作面板并请按图操作固定面板以免接触 不良造成面板
4、故障或不显示送电中危险 送电中绝不可插拔变频器上的连接器以避免控制板因带电插拔所产生的浪涌 电压造成内部电路损坏C 若停电时间大于两秒功率越尢可允许断电时间越长,变频器会失去供电 源在电源恢复送电以后,是根据P_05及P03的设定及外部开关的状态而决 定此视为重新开机H 若停电时间短变频器仍拥有控制电源JS此当电源回复时变频器能否自行启动 将取决于P01/102参数的设定 R 当重新开机时变频器运转与否取决于P-005及P_103参数设定及电源开关/ 运转开关（FWD/REV开关）的状态 与P0I/102/104/105无关），l.P_005=0时I重新开机后不会自动启动H2,P_OO5=I且
5、电源开关或运转开关任转/反转开关）关断时重新开机后.不 会自动启动H3.P_OO5=1、电源开关及运转开关导通且P,103=XXX0时重新开机后会自动 启动”基于安全考虑请在停电以后将电源开关及运转开关关断.以避免突 然复电后对机器及人身造成伤害H P_1O3=XXXO时.为确保人员及机器设备安全请参照P_103参数的详细使用说 明及操作建议H运转前口危险请确认所使用的机种容量和变频器P_000所设定的机种容量相lA注意电源投入时，变频器会先闪烁P_092所设定的电源电压5秒C运转中危险运转中不可将电机机组投入或切离.否则会造成变频器过电流跳机 严重时会造成变 频器主回路损坏r危险变频器送电状
6、态时请勿取下前盖I以防人员触电受伤H若设定自动再启动功能时,电机于运转停止后会自动再启动,请勿靠近机 器以免危险H停止开关的功能须设定才有效,与紧急停止开关的用法不同请注意使用KA注意散热座、制动电阻等发热组件请勿触摸R变频器可以很容易的使电机由低速到高速运转.请确认电机与机械的容许范围,使用制动控制器等外接设备时.请注意其使用的相关设定变频器运转状态时请勿检查电路板上的信号MA注意请先确认电源切断后且充电指示灯LEDlon熄灭后.方可进行拆装或实施检查K 检查保养时A注意变频器周围温度应在-10+40 T 95%RH不结露环境中使用A注意去掉变频器外壳后则周围温度应在-IoV +5O( 95
7、%RH不结露环境中 使用.但需确保周围环境无滴水及金属粉尘K二、使用环境的注意事项请避免在以下场所使用变频器放射性物质的场所第二章硬件说明及安装一,使用环境变频器安装的环境对变频器正常功能的发挥及其使用寿命有直接的影响因此变频器的安装环境必须符合下列条件 周围温度 -io 4o Ir 取掉外盖时 可适用-10+50 r 防止雨水滴淋或潮湿环境. 避免直接日晒， 防止油雾、盐分侵蚀r防止腐蚀性液体、瓦斯 防止粉尘.棉絮及金属细屑侵入C 远离放射性物质及可燃物 防止电磁干扰，熔接机、动力机器）. 防止震动（冲床）.若无法避免请加装防震垫片以减少震动K 多台变频器安装于控制盘内时请注意摆放位置以利散
8、热.另请外加配置散 热风扇,以使变频器周温低于40为原则C换气扇（正确的安装方式）（错误的安装方式）（正确的安装方式） （错误的安装方式）安装时请将变频器正面朝前,顶部朝上以利散热. 安装空间必须符合下列规定，（若安装于盘内或周围环境许可时.可取下变频器之防尘上盖以利变频器散热通风）fi 通风对流(a)正面 10 + 40(b)二,型号说明型号说明电源电压12- 220V4, 440V变频器型号输入电源规格输出规格V 2- 205- H系列别！规格，电源种类。M5标准型 空白单相/三相共用机种H1附PG反馈型1!单相机种3三相机种外型构造马力数01! 1马力02? 2马力03- 3马力05-
9、5马力10! 10马力15- 15马力20- 20马力25- 25马力40! 40马力50，50马力60- 60马力空白IP2008： 7.5马力30! 30马力三,规格产品个别规格单相/三相共用.200240V机种型号 V2-xxx201202203适用电机功率KW0.751.52.2适用电机容量HP )123额定输出电流A】4.57.510.5额定容量KVA )1.72.94.0输入电压单相或三相20024010%、 50 / 60 Hz 5%输出电压三相 2()0240V允许瞬停时间秒)1.02.02.0三相，200240V机种型号 V2-xxx205208210215220225230
10、适用电机功率KW ：3.75.57.5111518.522适用电机容量HP )57.51015202530额定输出电流A )17.526.03549647687额定容量KVA】6.79.913.318.724.42933.2输入电压三相 200-240 10%15060Hz+ 5%输出电压三相 2()024()V允许瞬停时间秒12.02.02.02.()2.02.02.0三相.380480V机种型号 V2-xxx401402403405408410415420425430440450460适用电机功 率(KW)CT0.751.52.23.75.57.5111518.522303745VT374
11、555适用电机容 量(HP)CT12357.51015202530405060VT506075额定输出电 流(A)CT2.33.85.28.81317.525324048658097VT7591112额定容量 (KVA)CT1.72.94.06.79.913.319. 124.43136.649.56173.9VT57.269.485.4输入电压三相 380-48010%5060Hz5%输出电压三相 380 480 V允许瞬停 时间(秒)1.01.()2.02.02.02.02.02.02.02.02.02.02.0产品共通规格项目规范控制方式V/F或 电流向量（附/不附PG反馈卡）控制频率控
12、制范围V/F ! 0.5-400Hz 向量！ 00电机铭牌频率的3.5倍频率启动转矩150%0Hz r 不附 PG 200%IHZ）速度控制范围1:1000（不附 PG 1:100）速度控制精度 0.02% （不附 PG 0.2 %）设定分辨率数字式，0.0IHZ（注 1 ）：模拟式，0.06Hz 60Hz面板设定方式可直接以设定或以面板上的电位器旋钮设定显示功能四位数七段显示器及状态指示灯；可显示频率/转速/线速度/直流电 压/输出电压/电流/变频器转向/变频器参数/故障记录/程序版本外部信号 设定方式1 . 可外接可变电阻！允许 0-5V 0-10V 4-20mA 5-0V 10-0V 2
13、0-4mA 信号输入2 .端子台（TM2）的多功能接点可作为增/减频率控制、段速控制、程序 （段速+时间、控制频率限制功能频率上/下限、三段跳跃频率可分别设定般控制载波频率2 16 kHz加减速控制3段加减速时间0.h3600秒及2）段S曲线参考P_021 参数说明转矩控制可设定转矩提升准位多功能模拟量输 出有5种功能（参考P_072参数说明）多功能输入有23种功能（参考P_052057参数说明）多功能输出有8种功能（参考P_075/076参数说明）其它功能自动电压调整AVR，自动转差补偿 且动节能运行减速停止或自 然停止或旋转停止spif stop 国动复归再启动 自动直流制动 旋转启动SPinStart或一般方式启动3线运转控制PID功能、项目V2 TYPE四位数七段显示器 及状态指示灯可显示频率/转速/线速度/直流电压/输出电压/电流/变频 器转向/变频器参数/故障记录/程序版本通信控制1 .可以RS232或RS485进行通信控
