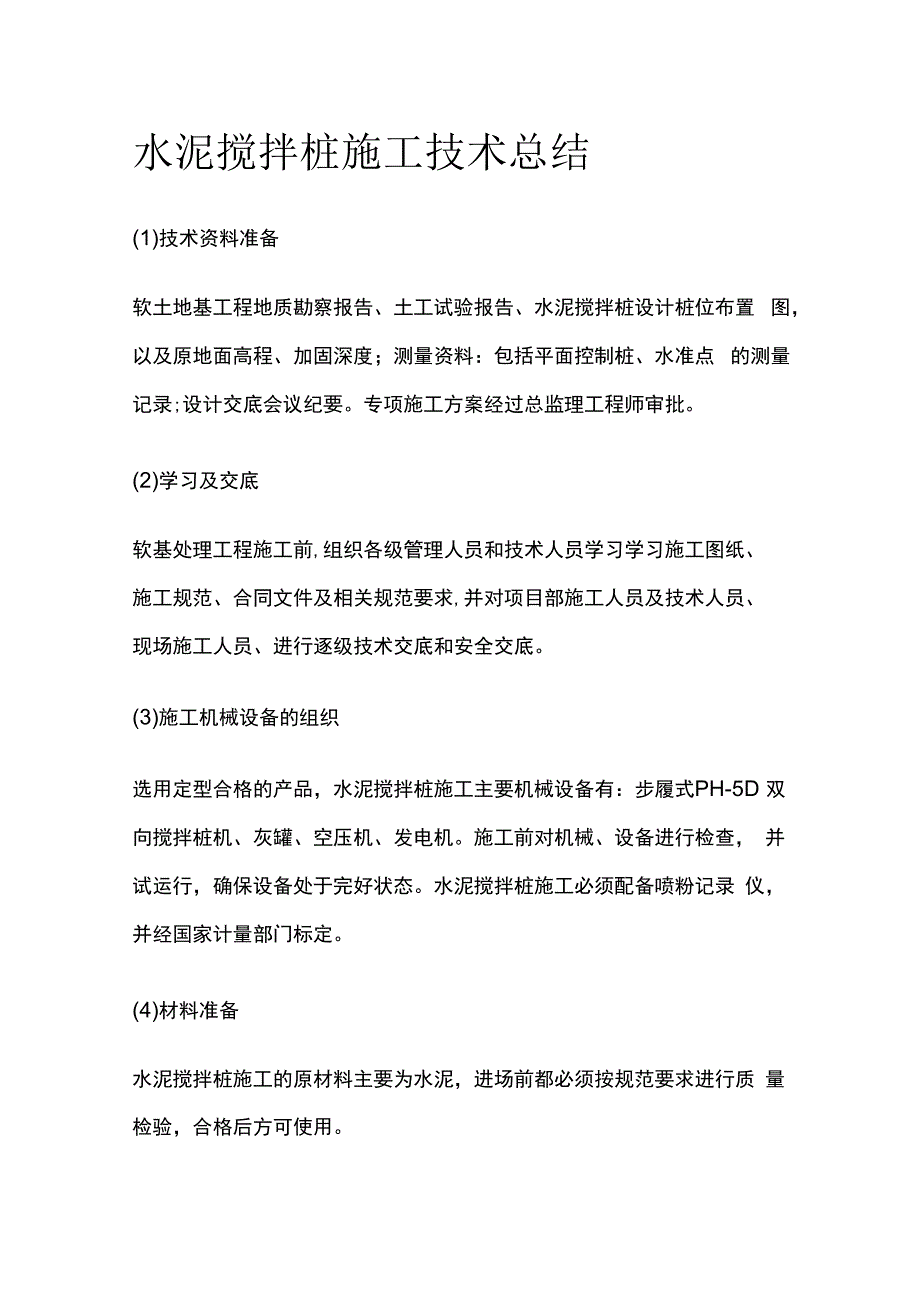

1、水泥搅拌桩施工技术总结(1)技术资料准备软土地基工程地质勘察报告、土工试验报告、水泥搅拌桩设计桩位布置 图,以及原地面高程、加固深度;测量资料:包括平面控制桩、水准点 的测量记录;设计交底会议纪要。专项施工方案经过总监理工程师审批。(2)学习及交底软基处理工程施工前,组织各级管理人员和技术人员学习学习施工图纸、 施工规范、合同文件及相关规范要求,并对项目部施工人员及技术人员、 现场施工人员、进行逐级技术交底和安全交底。(3)施工机械设备的组织选用定型合格的产品,水泥搅拌桩施工主要机械设备有:步履式PH-5D 双向搅拌桩机、灰罐、空压机、发电机。施工前对机械、设备进行检查, 并试运行,确保设备处

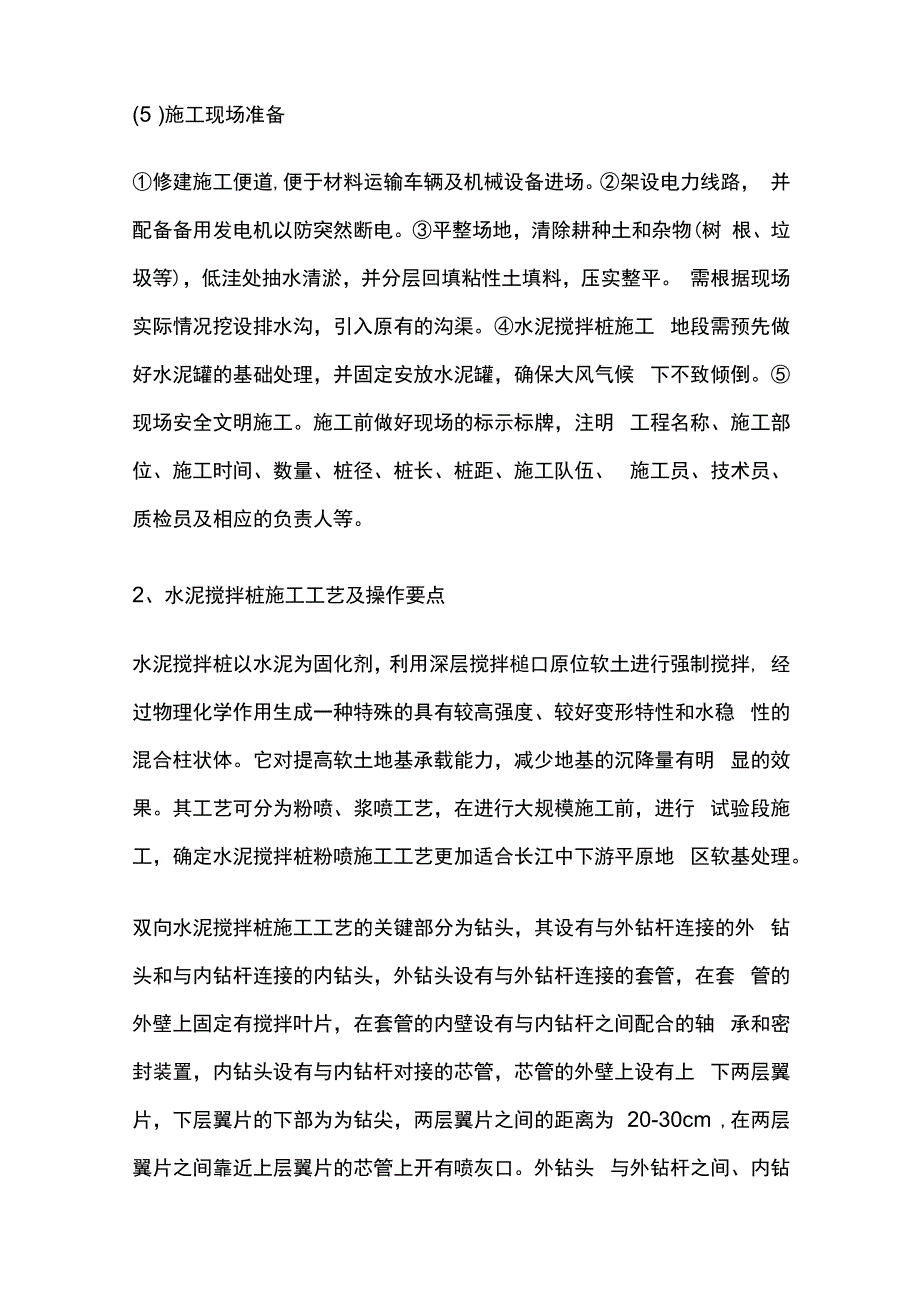

2、于完好状态。水泥搅拌桩施工必须配备喷粉记录 仪,并经国家计量部门标定。(4)材料准备水泥搅拌桩施工的原材料主要为水泥,进场前都必须按规范要求进行质 量检验,合格后方可使用。(5 )施工现场准备修建施工便道,便于材料运输车辆及机械设备进场。架设电力线路, 并配备备用发电机以防突然断电。平整场地,清除耕种土和杂物(树 根、垃圾等),低洼处抽水清淤,并分层回填粘性土填料,压实整平。 需根据现场实际情况挖设排水沟,引入原有的沟渠。水泥搅拌桩施工 地段需预先做好水泥罐的基础处理,并固定安放水泥罐,确保大风气候 下不致倾倒。现场安全文明施工。施工前做好现场的标示标牌,注明 工程名称、施工部位、施工时间、数
3、量、桩径、桩长、桩距、施工队伍、 施工员、技术员、质检员及相应的负责人等。2、水泥搅拌桩施工工艺及操作要点水泥搅拌桩以水泥为固化剂,利用深层搅拌槌口原位软土进行强制搅拌, 经过物理化学作用生成一种特殊的具有较高强度、较好变形特性和水稳 性的混合柱状体。它对提高软土地基承载能力,减少地基的沉降量有明 显的效果。其工艺可分为粉喷、浆喷工艺,在进行大规模施工前,进行 试验段施工,确定水泥搅拌桩粉喷施工工艺更加适合长江中下游平原地 区软基处理。双向水泥搅拌桩施工工艺的关键部分为钻头,其设有与外钻杆连接的外 钻头和与内钻杆连接的内钻头,外钻头设有与外钻杆连接的套管,在套 管的外壁上固定有搅拌叶片,在套管

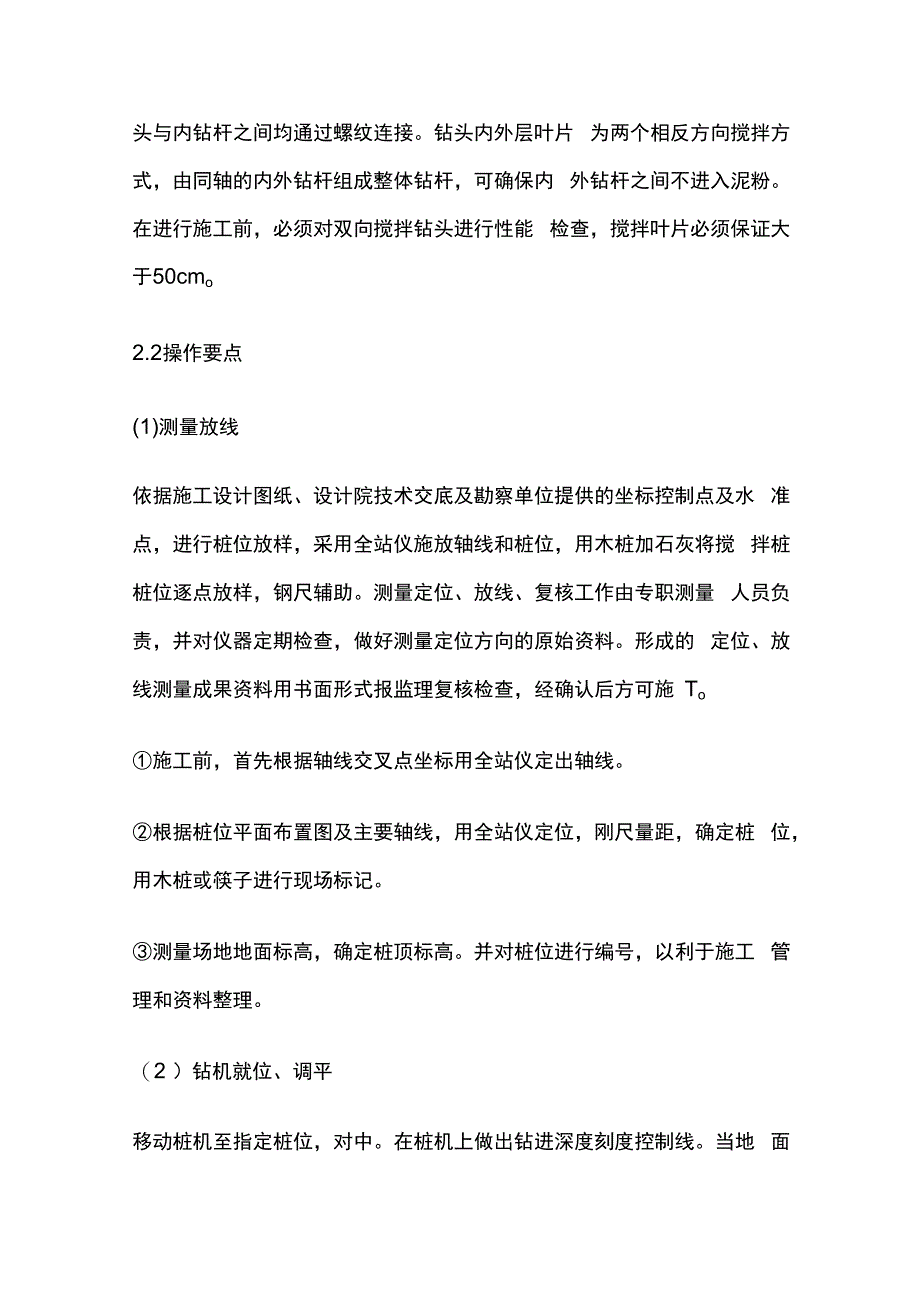

4、的内壁设有与内钻杆之间配合的轴 承和密封装置,内钻头设有与内钻杆对接的芯管,芯管的外壁上设有上 下两层翼片,下层翼片的下部为为钻尖,两层翼片之间的距离为 20-30cm ,在两层翼片之间靠近上层翼片的芯管上开有喷灰口。外钻头 与外钻杆之间、内钻头与内钻杆之间均通过螺纹连接。钻头内外层叶片 为两个相反方向搅拌方式,由同轴的内外钻杆组成整体钻杆,可确保内 外钻杆之间不进入泥粉。在进行施工前,必须对双向搅拌钻头进行性能 检查,搅拌叶片必须保证大于50cmo2.2操作要点(1)测量放线依据施工设计图纸、设计院技术交底及勘察单位提供的坐标控制点及水 准点,进行桩位放样,采用全站仪施放轴线和桩位,用木桩加
5、石灰将搅 拌桩桩位逐点放样,钢尺辅助。测量定位、放线、复核工作由专职测量 人员负责,并对仪器定期检查,做好测量定位方向的原始资料。形成的 定位、放线测量成果资料用书面形式报监理复核检查,经确认后方可施 To施工前,首先根据轴线交叉点坐标用全站仪定出轴线。根据桩位平面布置图及主要轴线,用全站仪定位,刚尺量距,确定桩 位,用木桩或筷子进行现场标记。测量场地地面标高,确定桩顶标高。并对桩位进行编号,以利于施工 管理和资料整理。(2 )钻机就位、调平移动桩机至指定桩位,对中。在桩机上做出钻进深度刻度控制线。当地 面不平时,边调节桩机支持腿的高度、边用水平尺测量使钻台处于水平 状态,同时用吊线锤测量钻管
6、的正面和侧面,使其调整至垂直状态方可 下钻。(3 )钻进喷粉搅拌启动主电机准备下钻,待搅拌桩机钻头接近地面时启动空压机送气。先 启动内钻杆钻头(反向),后启动外钻杆钻头(正向),然后启动加压 装置,加压装置中的链条同时对内外钻杆加压,使内外钻杆沿导向架向 下,内钻头先切土、入土,外钻头后入土、搅拌。打开送粉阀门,关闭 送气阀门,开启喷粉装置,内钻头(反向)入土后喷灰。其二层旋转叶 片作用为:下面一层是破土,上面一层是搅拌;外钻头(正向)入土后, 其二层旋转叶片作用为搅拌、压灰。(4)钻进至设计深度钻进搅拌直至设计深度后,原地喷灰搅拌30s后停止喷灰。(5 )提升搅拌停止喷后,先将外钻杆钻头换向
7、(反向),后对内钻杆钻头换向(正向), 同时对加压装置换向。在桩顶lm3m范围内,应适当降低风压,防 止灰粉流失影响桩基质量。将钻头提升至设计桩顶标高,完成双向搅拌 桩施工。2.3成桩质量控制要点(1)桩位控制点我:工程实用资料大全采用全站仪精确放线,在各桩位定下木桩标定中心。钻机对中:钻机以 标定好的经测量监理工程师批准的棋盘式桩位中心为基准对中就位;旁 站监理复核与相邻纵向与横向桩位的间距后批准开钻。(2)成桩竖直度控制用水平尺调平钻机操作平台,在钻架上挂垂线的方法控制成桩竖直度。 以转盘水平来保证钻杆垂直度,以垂线来检查、校正钻杆垂直度。(3)桩长控制桩长控制有2种方法:一是在钻杆上用油
8、漆涂刷深度标记;二是在记录 仪上有打钻深度。(4)工艺参数控制水泥搅拌桩施工前,必须进行工艺性试桩,然后再大面积推广。水泥掺 量控制在每延米60kg ,具体工艺参数控制如下表: (5)喷灰量及喷灰均匀性控制 喷灰量及喷灰均匀性能否达到设计要求,是保证水泥搅拌桩承载力的关 键因素,是质量控制上最关键的问题。喷灰量控制:对进场水泥总量控制。单桩喷粉量控制:配备经标定 的电脑计量装置,能够准确的实施定量控制。供灰必须连续,拌合均 匀。一旦发生停机或机械故障,必须及时补喷。在第二次接桩时,其重 叠长度需大于1m。桩端处理:当钻进至设计深度时,应喷粉(浆) 搅拌30s ,再开始提升搅拌钻头,确保桩端的成
9、桩质量。每根水泥搅 拌桩施工时,电脑必须同时记录该桩施工过程。每根水泥搅拌桩施工完 成后,在下根桩施工前打印该桩施工记录小票。喷灰均匀性控制:严格控制钻进速度、管道压力、搅拌速度等施工参 数,钻进时尽量保证匀速钻进。通过计量装置,准确控制每延米水泥 用量。(6)其它控制措施水泥土搅拌桩机施工在钻进过程中喷粉,一次均匀喷足,严禁下钻过 程中少喷或不喷而在提钻时补喷。要求施工管理人员、操作人员有高度 的责任心和质量意识。搅拌机每次下钻或提升的时间必须有专人记录,时间误差不得大于 5s ,深度误差不大于5cm ,预留送粉至钻头喷粉口的时间。派专人负 责观察计量装置,并根据读数及时调整送粉、送气阀门控
10、制,以控制每 米内的喷粉量、搅拌的均匀性。粉喷桩施工时,搅拌轴应垂直,搅拌钻头对准桩位后,启动粉喷桩机, 内钻杆进入加固土层后开始喷粉,钻进直至加固深度。反转提升时,为 了不使喷口堵塞,需连续不断喷出压缩空气。水泥进罐前需经过筛网过筛,防止结块入罐导致管路堵塞。经常检查输灰管,不得泄露及堵塞管道,长度不宜超过60m ,对所 使用的钻头要定期检查,其直径磨损不得大于IOmm ,但也不得采用 直径过大的钻头(不大于桩径30mm为宜,以免影响桩身成型质量)。2.4水泥土搅拌桩成桩质量检测水泥搅拌桩处理软基,其最终质量控制参数是保证复合地基的整体承载 力。为此水泥搅拌桩检测包括两方面内容:桩身质量检验
11、(完整性、连 续性、竖直度等)、强度检验(抗压强度、单桩及复合地基承载力)。 水泥搅拌桩桩检项目见下表。(1)施工记录、原始报表检查施工资料应详细、完善、如实的记录施工参数和工艺参数,完整的反应 施工全过程。依据施工记录检查单桩每延米喷粉量及桩体的垂直度等。水泥搅拌桩施工记录表(2 )人工开挖验桩 成桩7天后,浅部开挖(深度L5m )检查桩身均匀性,对所成桩体搅 拌的均匀性、桩体竖直度以及桩位、桩距进行检测。要求桩体圆匀,无 缩径和回陷现象,拌合均匀;群桩桩顶整齐,间距匀称。(3)钻孔取芯强度成桩28d后进行钻探取芯,抽检频率为总桩数的l%-2% ,取芯位置宜 在桩径2/5处。将代表性芯样加工成圆柱体试件(h = 50mm IOOmm ),进行无侧限抗压强度试验。芯样28d龄期无侧限抗压强度 不低于IMPa , 90d龄期无侧限抗压强度不低于1.4MPao(4)载荷试验成桩28d后进行载荷试验,检查单桩承载力和复合地基承载力,抽检 频率为总桩数的0.2%-0.5% ,且每个单项工程不少于3处。复合地基 承载力要达到设计要求。
