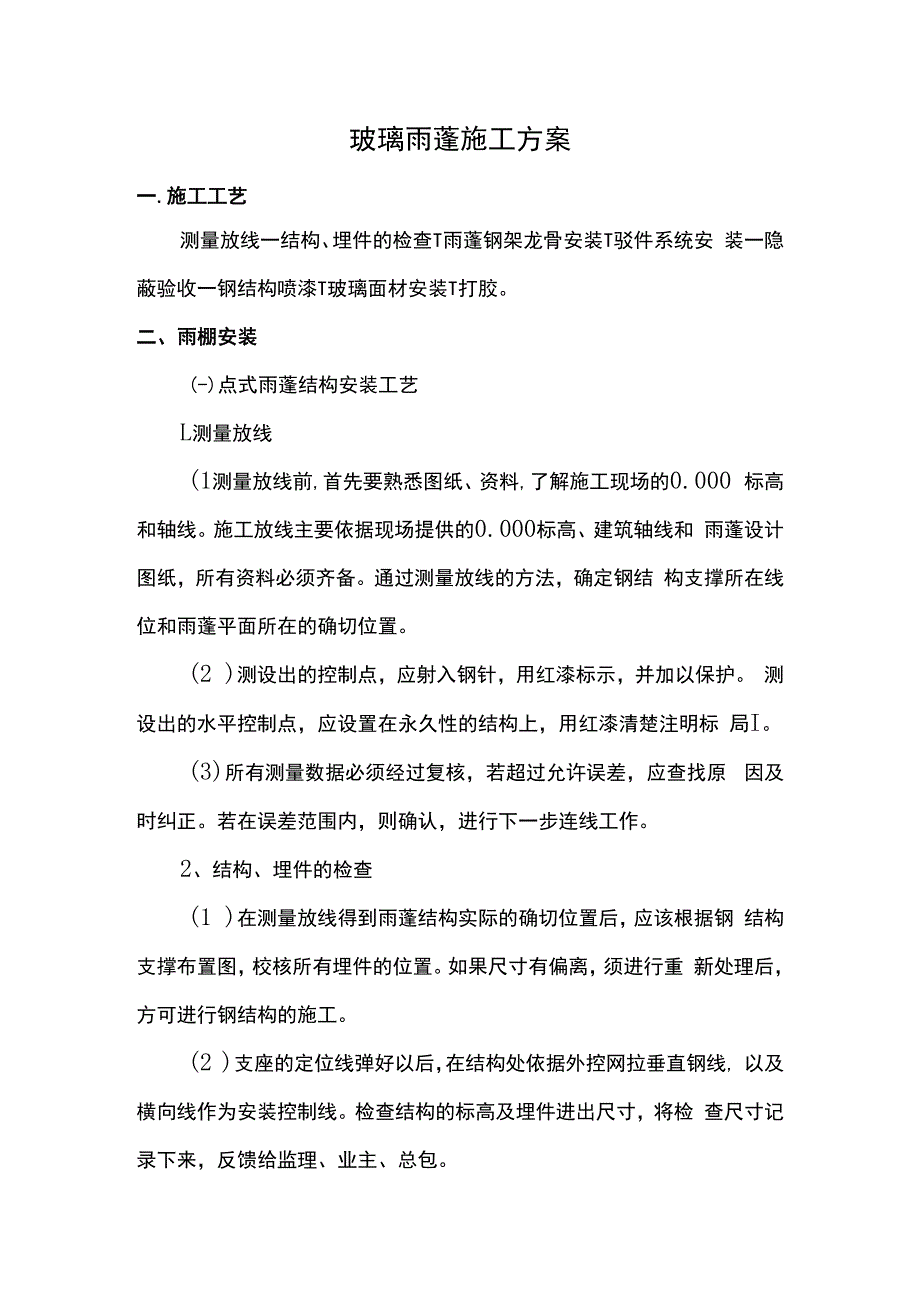

1、玻璃雨蓬施工方案一.施工工艺测量放线一结构、埋件的检查T雨蓬钢架龙骨安装T驳件系统安 装一隐蔽验收一钢结构喷漆T玻璃面材安装T打胶。二、雨棚安装(-)点式雨蓬结构安装工艺L测量放线(1测量放线前,首先要熟悉图纸、资料,了解施工现场的0.000 标高和轴线。施工放线主要依据现场提供的0.000标高、建筑轴线和 雨蓬设计图纸，所有资料必须齐备。通过测量放线的方法，确定钢结 构支撑所在线位和雨蓬平面所在的确切位置。(2 )测设出的控制点，应射入钢针，用红漆标示，并加以保护。 测设出的水平控制点，应设置在永久性的结构上，用红漆清楚注明标 局I。(3)所有测量数据必须经过复核，若超过允许误差，应查找原

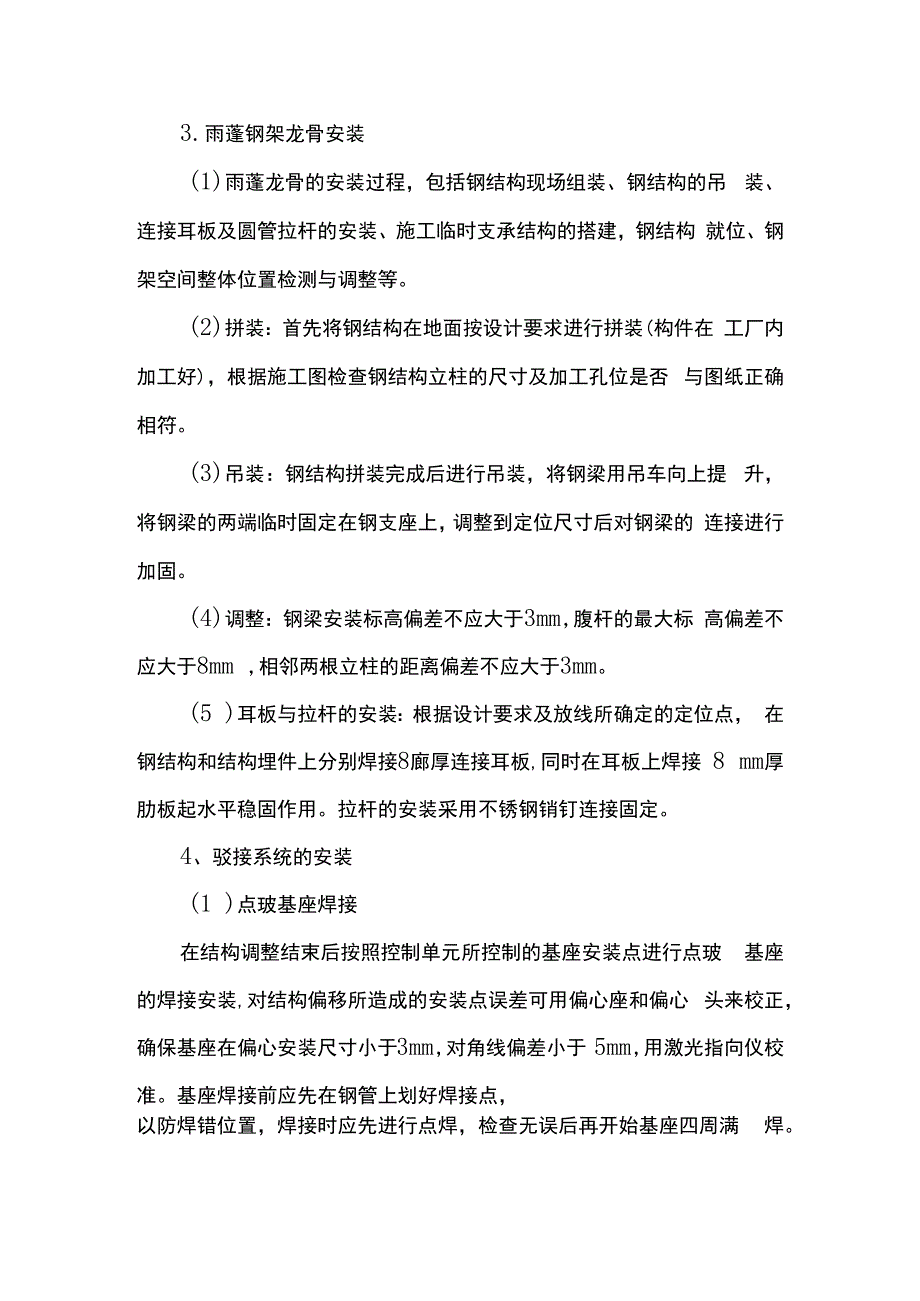

2、因及时纠正。若在误差范围内，则确认，进行下一步连线工作。2、结构、埋件的检查(1 )在测量放线得到雨蓬结构实际的确切位置后，应该根据钢 结构支撑布置图，校核所有埋件的位置。如果尺寸有偏离，须进行重 新处理后，方可进行钢结构的施工。(2 )支座的定位线弹好以后，在结构处依据外控网拉垂直钢线, 以及横向线作为安装控制线。检查结构的标高及埋件进出尺寸，将检 查尺寸记录下来，反馈给监理、业主、总包。3.雨蓬钢架龙骨安装(1)雨蓬龙骨的安装过程，包括钢结构现场组装、钢结构的吊 装、连接耳板及圆管拉杆的安装、施工临时支承结构的搭建，钢结构 就位、钢架空间整体位置检测与调整等。(2)拼装：首先将钢结构在地面

3、按设计要求进行拼装(构件在 工厂内加工好)，根据施工图检查钢结构立柱的尺寸及加工孔位是否 与图纸正确相符。(3)吊装：钢结构拼装完成后进行吊装，将钢梁用吊车向上提 升，将钢梁的两端临时固定在钢支座上，调整到定位尺寸后对钢梁的 连接进行加固。(4)调整：钢梁安装标高偏差不应大于3mm,腹杆的最大标 高偏差不应大于8mm ,相邻两根立柱的距离偏差不应大于3mm。(5 )耳板与拉杆的安装：根据设计要求及放线所确定的定位点， 在钢结构和结构埋件上分别焊接8廊厚连接耳板,同时在耳板上焊接 8 mm厚肋板起水平稳固作用。拉杆的安装采用不锈钢销钉连接固定。4、驳接系统的安装(1 )点玻基座焊接在结构调整结束

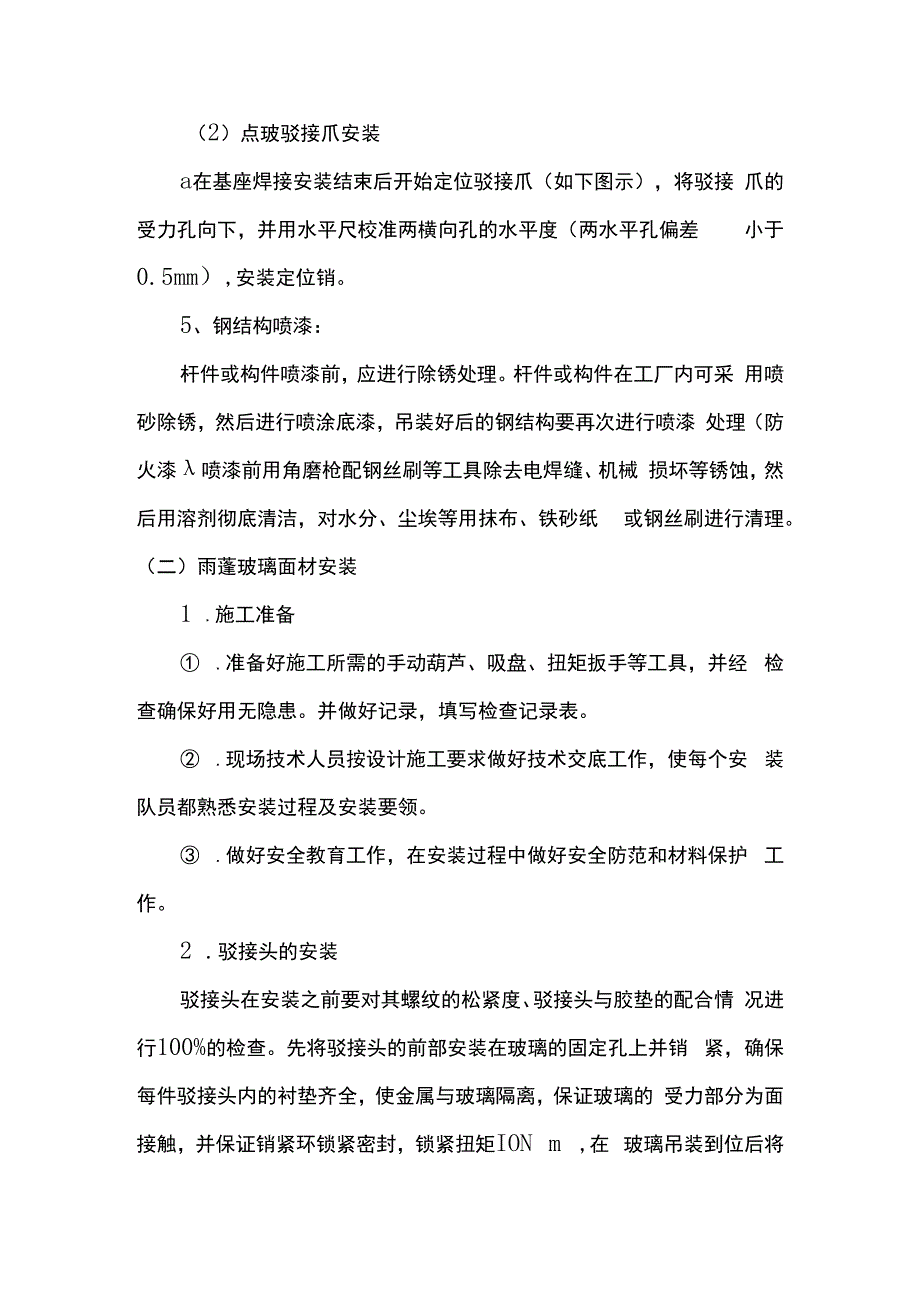

4、后按照控制单元所控制的基座安装点进行点玻 基座的焊接安装,对结构偏移所造成的安装点误差可用偏心座和偏心 头来校正，确保基座在偏心安装尺寸小于3mm,对角线偏差小于 5mm,用激光指向仪校准。基座焊接前应先在钢管上划好焊接点，以防焊错位置，焊接时应先进行点焊，检查无误后再开始基座四周满 焊。（2）点玻驳接爪安装a在基座焊接安装结束后开始定位驳接爪（如下图示），将驳接 爪的受力孔向下，并用水平尺校准两横向孔的水平度（两水平孔偏差 小于0.5mm）,安装定位销。5、钢结构喷漆：杆件或构件喷漆前，应进行除锈处理。杆件或构件在工厂内可采 用喷砂除锈，然后进行喷涂底漆，吊装好后的钢结构要再次进行喷漆 处理

5、（防火漆喷漆前用角磨枪配钢丝刷等工具除去电焊缝、机械 损坏等锈蚀，然后用溶剂彻底清洁，对水分、尘埃等用抹布、铁砂纸 或钢丝刷进行清理。（二）雨蓬玻璃面材安装1 .施工准备 .准备好施工所需的手动葫芦、吸盘、扭矩扳手等工具，并经 检查确保好用无隐患。并做好记录，填写检查记录表。 .现场技术人员按设计施工要求做好技术交底工作，使每个安 装队员都熟悉安装过程及安装要领。 .做好安全教育工作，在安装过程中做好安全防范和材料保护 工作。2 .驳接头的安装驳接头在安装之前要对其螺纹的松紧度、驳接头与胶垫的配合情 况进行100%的检查。先将驳接头的前部安装在玻璃的固定孔上并销 紧，确保每件驳接头内的衬垫齐全

6、，使金属与玻璃隔离，保证玻璃的 受力部分为面接触，并保证销紧环锁紧密封，锁紧扭矩ION m ,在 玻璃吊装到位后将驳接头的尾部与驳接爪相互联接并锁紧，同时要注 意玻璃的内侧与驳接爪的定位距离在规定范围以内。3、玻璃的安装 .采用人工或机械搬运的方式把玻璃水平运到安装区，用手动 葫芦或吊车配机械吸盘把玻璃板块吊运到施工作业平台上。 .在安装之前检查玻璃上驳接头尺寸是否与驳接爪孔位一致， 如不在允许相差范围内，应进行调整或处理。 .玻璃安装就位时，每四人一组，分别在玻璃的四个角用吸盘 将玻璃缓慢提起。四人同时将玻璃四个角上的驳接头对准相应驳接爪 孔，然后就位。玻璃安装好后，应调整玻璃上下、左右、前

7、后的缝隙的大小， 其允许偏差不得超过2mm ,拧紧扣件,然后将玻璃固定住。安装完毕后，应进行整体玻璃平整度的检查，并填写班组自检 记录报验表，其平面度偏差不得超过4 mm,确认完全无误，符合图 纸设计要求后才能进行打胶。4、注密封胶(1)打胶过程中注意以下几点：先清洗玻璃，特别是玻璃边部 与胶连接处的污汁要清洗擦干；在贴美纹纸后要在24小时之内打胶 并及时清理；打好的胶不得有外溢、毛刺等现象；打胶时采用双人里 外同步对打的方法，保证胶缝填实；在刮胶过程中必须保证横向与纵 向胶缝的接口处平滑，如有凸起必须在胶表面硫化前修整好，保证在 胶缝处排水通顺；在隔日打胶时，胶缝连接在先清理已打好的胶头，

8、切除圆弧头部以保证两次打胶的连接紧密；如在自检中发现有局部打 胶缺陷,必须将该部分全部切除清理后再进行补胶。(2)对填充密封材料处沟缝的接触面的清扫，要用干净的纱布 进行,所有注胶部位的玻璃和金属表面都要用丙酮或专用清洁剂榛拭 干净，不能用湿布和清水榛洗，此时应该特别注意不要让溶剂飞散到 接缝以外的场所，纱布脏污后应常更换以保证清扫效果。最后用干燥 清洁的纱布将溶剂蒸发后的表面痕迹拭去，注胶部位必须干燥。(3)注胶前沿胶缝位置粘贴胶纸带，防止硅胶污染玻璃。(4)要安排受过训练的专业注胶工施工，注胶要匀速、匀厚， 不夹气泡。(5 )注胶后用专用工具刮胶，使胶缝呈微凹曲面。(6)注胶工作不能在风雨

9、天进行，防止雨水和风沙侵入胶缝。另外，注胶也不宜在低于5。C的低温条件下进行，温度太低会发生流 淌、延缓固化时间，甚至会影响拉伸强度。严格遵照产品说明书要求 施工。(7 )防护胶带的粘贴为防止填充密封材料污染玻璃表面，使密封材料连接处两侧的边 线清楚的显示出来，在接缝两侧张贴胶带进行保护，另外胶带应在施 工当日贴上并在当天揭下，绝不允许拖至次日。胶带质量应进行严格 控制，绝不使用因溶剂或日晒软化并残留在施工处的品种。(8)密封材料填充作业时，应使用喷嘴与接缝相一致的手动胶 枪，并注意不要让空气从连接处底部进入填充处。a.需填充密封材料的连接处的交叉部分填充时先从一侧开始填 充，在交叉部中心形成

10、压力，使密封胶向另一侧溢出；b.当填充到拐角处时，要等到密封胶向另一侧流动时再移动胶 枪；c.将喷嘴的前端插入交叉接缝处与拐角处的连接处，向其内部注 入密封胶。应注意的是挤压密封胶时应防止气泡进入交叉部分；d.当一天的作业结束时或是中断填充时必须用密封条将边缘覆 盖好，使支撑材料露不出来；e.应绝对避免在交叉部的拐角部进行接缝连接，应在直线的中间 部施工作业。(9)接缝周围的清理填充密封胶及去除胶带时,应用含有溶剂的纱布迅速清除粘在施 工场所的密封胶。(10 )密封胶的养护当填充作业全过程结束至完全凝固，不要用手或别的东西触及密 封胶表面，同时注意不要落上垃圾、灰尘等物。(11)密封材料的检查

11、a、对施工处的检查应对照图纸用肉眼进行检查；b、检查施工状况；C、目视硬化状态；d、接触粘着状态；e、如填充过厚，则应去除一部分，确认图纸所示尺寸，另外,如果某些部位的尺寸不合乎要求应重新施工。(12 )清理a.清扫时先用浸泡过中性溶剂(5%溶液)的纱布将污物等擦去, 然后再用干纱布擦净；b.清扫灰浆、胶带等残留物时，可使用竹铲、合成树脂铲仔细地 刮去；c.不可将钢丝刷、钢丝绒、金属铲作为清扫用具使用。另外清扫 时如工具上粘有小石子、砂子、金属片等，很容易损伤铝制品，务必 小心；d.酸性、碱性洗剂(如盐、硝酸、卫生瓷瓦清剂、活性大碱等) 虽然在清扫时效果较为明显，但过后易引起腐蚀、变色等，所以

12、绝对 不要使用。(13 )每安装完一段玻璃后，质量员必须对安装工序进行抽检, 并填写工序抽检报验表和玻璃验收记录表，上交项目部保存。四.工程质量保证措施L在项目部经理、总工程师领导下，由专职工程师组成质检部 负责质量管理工作。2、项目经理部设质检科对本项目部施工项目实施全过程进行质 量控制；施工作业队设专职质检员负责全队施工质量检查，班组设专 人做好自检。3、开工前项目部组织有关人员编制项目质量计划，建立健全 质量保证体系，落实各类人员的职责，确保项目质量目标的实现。4、每月由质量管理委员会进行月检查考核，对项目部工程质量 情况进行考核评分，根据考核评比得分，决定质量流动红旗的优胜单 位并和经

13、理部工资总额挂钩。5、坚持实行质量月报和质量事故报告制度，各作业队质检员每 月26日 28日将质量月报送至质检科，一旦出现质量事故,24小 时内必须将事故报告（写明事故原因）送质检科。6、施工班组坚持三检制，即自检、专检、交接检。7、在整个施工操作过程中，贯穿工前有交底、工中有检查、工 后有验收的一条龙操作管理方法。做到施工操作程序化、标准化、 规范化，确保施工质量。8、确保施工过程、成品、半成品的质量检验等级为优良，并在 其接受、使用、安装、交付的各个阶段进行标识，防止混用，在需要 时能够实现其可追溯性。9、重要材料采用红、黄、白三种颜色的标识牌标明合格、不 合格、未经检验三种状态。一般材料

14、用红、黄标识牌区别其有无 合格证明。五.安全生产管理体系及保证措施认真贯彻落实安全第一，预防为主的方针，以安全为了生 产，生产必须安全，高高兴兴上班去，平平安安回家来为指导， 严格按照安全技术规程和安全规则组织施工，我公司确定本合同段的 安全目标是：实现五杜绝、二控制、三消灭、一创建。五杜绝：杜绝重伤及死亡事故，杜绝多伤亡事故，杜绝重大机械 事故，杜绝重大交通事故，杜绝重大火灾事故。二控制：重伤率控制在0%。，轻伤率控制在2%oo 三消灭：消灭违章指挥，消灭违章作业，消灭惯性事故。 一创建：争取创建安全文明工地。六.环境保护措施L施工现场产生危险固体废弃物的部门应统一设置专门的存放 区，并不得四处散落。在危险废物存放区应设立明显标识以及危害性 说明与注意事项。2、存放垃圾时，应做到防雨，不能用水冲洗，防止对水体造成 污染。3、施工现场产生的建筑垃圾和余泥应按国家和地方的有关规定 堆放在指定的地方。4、现场使用与储存的挥发性化学品应尽可能密封，并减少其用 量,减少其挥发对大气环境的影响。5、严禁高噪声设备在作息时间（中午或夜间）作业。6、项目部应合理安排好施工时间和施工场所，高噪声作业区应 远离声环境敏感区。7、化学品、油品在使用时，应注意不要洒落、碰撞，有关人员 穿好劳动防护用品；如有洒落，应采取安全可靠的方法处理好现场。
