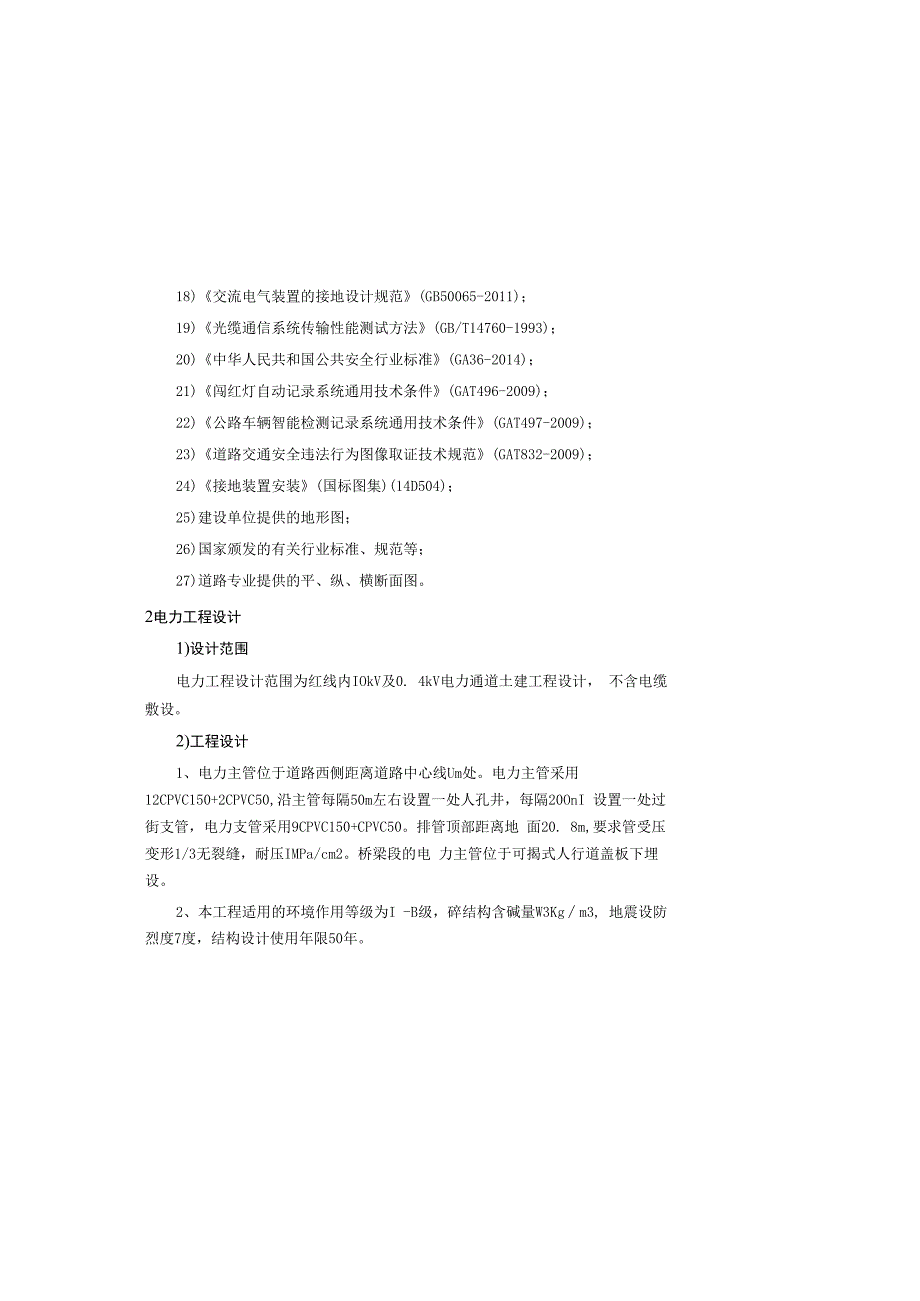

电气施工图设计说明.docx_第1页
第1页 / 共13页

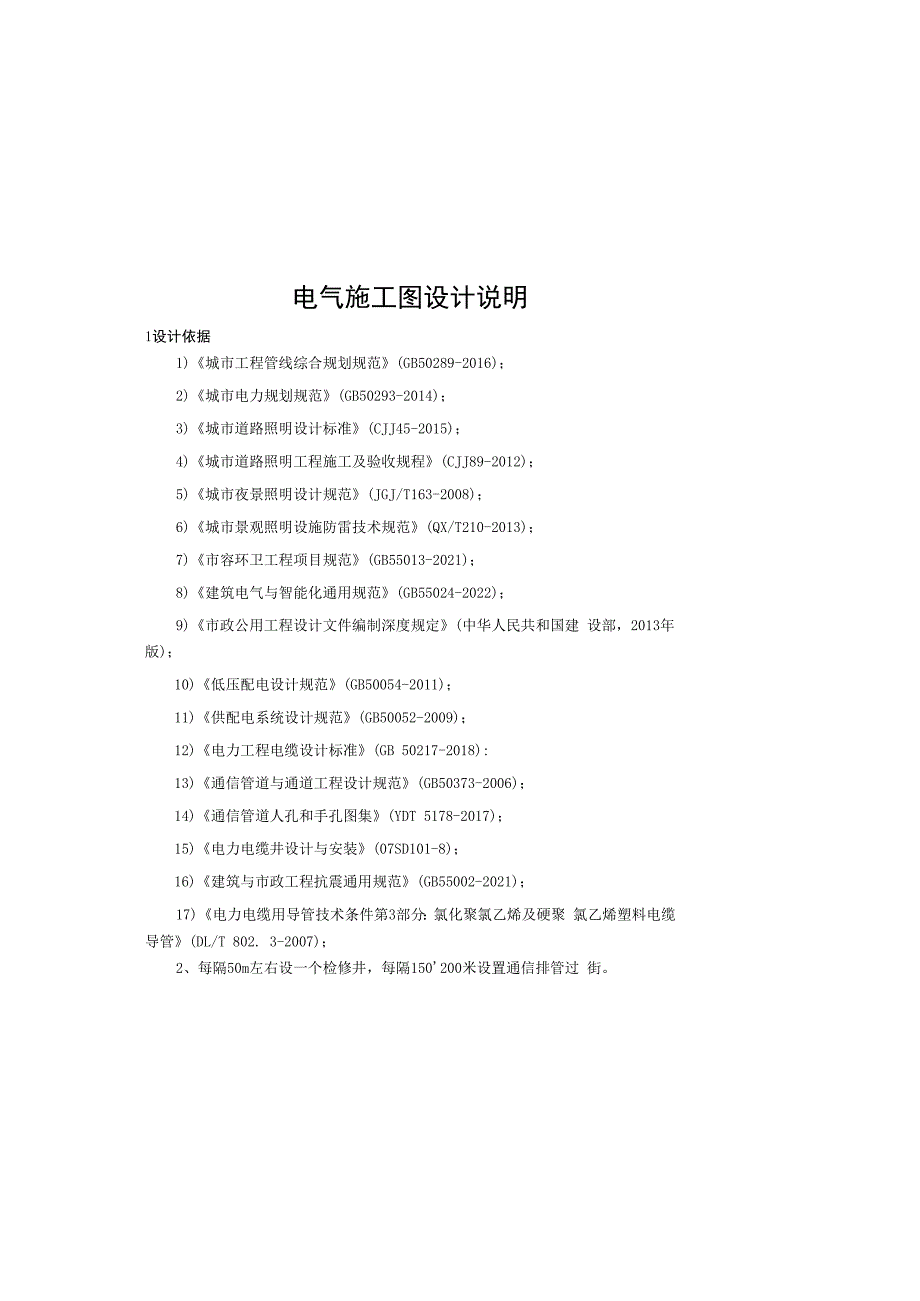

电气施工图设计说明.docx_第2页
第2页 / 共13页

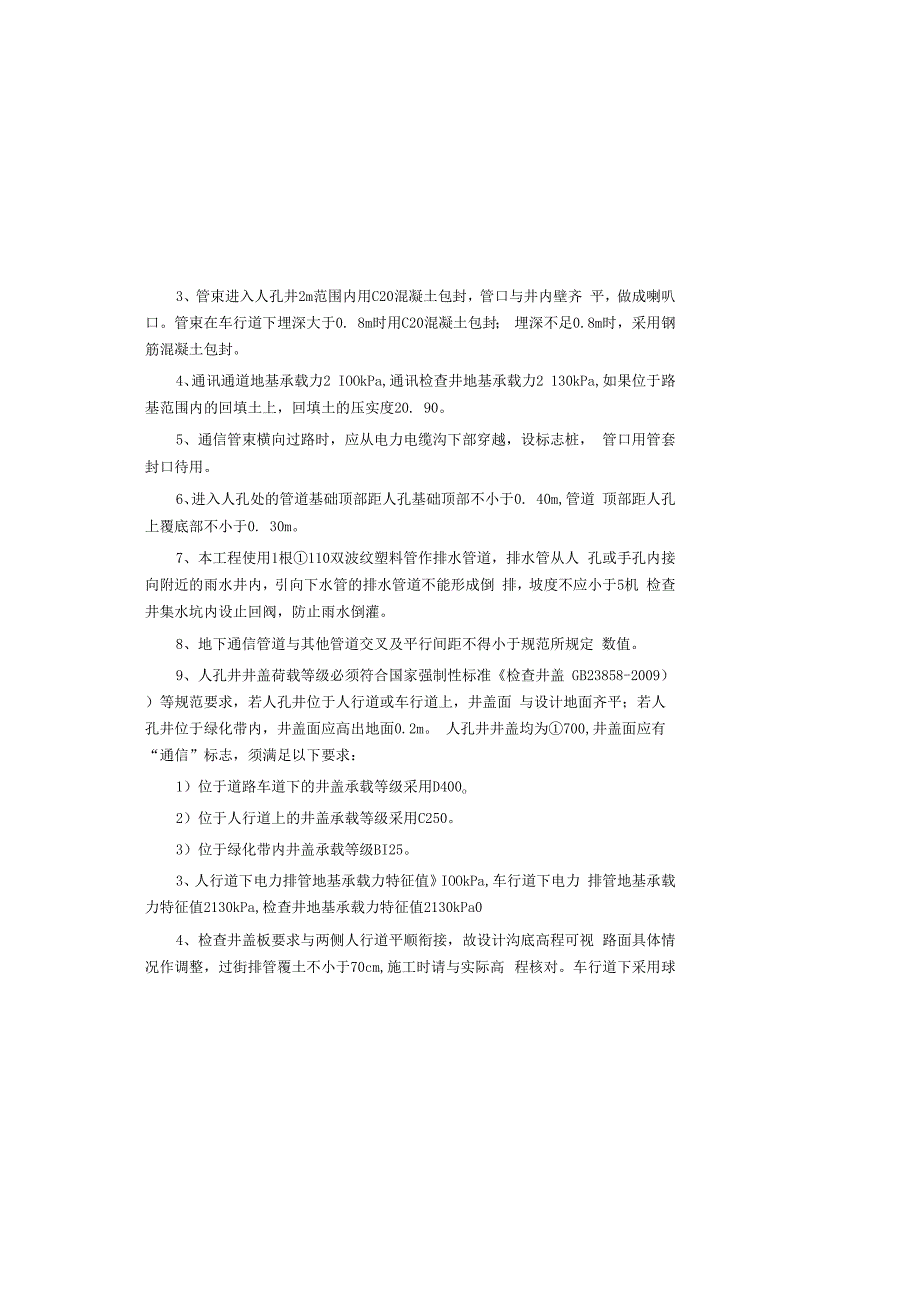

电气施工图设计说明.docx_第3页
第3页 / 共13页
电气施工图设计说明.docx_第4页
第4页 / 共13页
电气施工图设计说明.docx_第5页
第5页 / 共13页
电气施工图设计说明.docx_第6页
第6页 / 共13页
电气施工图设计说明.docx_第7页
第7页 / 共13页
电气施工图设计说明.docx_第8页
第8页 / 共13页
电气施工图设计说明.docx_第9页
第9页 / 共13页
电气施工图设计说明.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电气施工图设计说明.docx》由会员分享,可在线阅读,更多相关《电气施工图设计说明.docx(13页珍藏版)》请在第壹文秘上搜索。

1、18)交流电气装置的接地设计规范(GB50065-2011);19)光缆通信系统传输性能测试方法(GB/T14760-1993);20)中华人民共和国公共安全行业标准(GA36-2014);21)闯红灯自动记录系统通用技术条件(GAT496-2009);22)公路车辆智能检测记录系统通用技术条件(GAT497-2009);23)道路交通安全违法行为图像取证技术规范(GAT832-2009);24)接地装置安装(国标图集)(14D504);25)建设单位提供的地形图;26)国家颁发的有关行业标准、规范等;27)道路专业提供的平、纵、横断面图。2电力工程设计1)设计范围电力工程设计范围为红线内IO

2、kV及0. 4kV电力通道土建工程设计, 不含电缆敷设。2)工程设计1、电力主管位于道路西侧距离道路中心线Um处。电力主管采用 12CPVC150+2CPVC50,沿主管每隔50m左右设置一处人孔井,每隔20OnI 设置一处过街支管,电力支管采用9CPVC150+CPVC50。排管顶部距离地 面20. 8m,要求管受压变形1/3无裂缝,耐压IMPa/cm2。桥梁段的电 力主管位于可揭式人行道盖板下埋设。2、本工程适用的环境作用等级为I -B级,碎结构含碱量W3Kgm3, 地震设防烈度7度,结构设计使用年限50年。电气施工图设计说明1设计依据1)城市工程管线综合规划规范(GB50289-2016

3、);2)城市电力规划规范(GB50293-2014);3)城市道路照明设计标准(CJJ45-2015);4)城市道路照明工程施工及验收规程(CJJ89-2012);5)城市夜景照明设计规范(JGJ/T163-2008);6)城市景观照明设施防雷技术规范(QX/T210-2013);7)市容环卫工程项目规范(GB55013-2021);8)建筑电气与智能化通用规范(GB55024-2022);9)市政公用工程设计文件编制深度规定(中华人民共和国建 设部,2013年版);10)低压配电设计规范(GB50054-2011);11)供配电系统设计规范(GB50052-2009);12)电力工程电缆设计

4、标准(GB 50217-2018):13)通信管道与通道工程设计规范(GB50373-2006);14)通信管道人孔和手孔图集(YDT 5178-2017);15)电力电缆井设计与安装(07SD101-8);16)建筑与市政工程抗震通用规范(GB55002-2021);17)电力电缆用导管技术条件第3部分:氯化聚氯乙烯及硬聚 氯乙烯塑料电缆导管(DL/T 802. 3-2007);2、每隔50m左右设一个检修井,每隔150200米设置通信排管过 街。3、管束进入人孔井2m范围内用C20混凝土包封,管口与井内壁齐 平,做成喇叭口。管束在车行道下埋深大于0. 8m时用C20混凝土包封; 埋深不足0

5、.8m时,采用钢筋混凝土包封。4、通讯通道地基承载力2 IOOkPa,通讯检查井地基承载力2 130kPa,如果位于路基范围内的回填土上,回填土的压实度20. 90。5、通信管束横向过路时,应从电力电缆沟下部穿越,设标志桩, 管口用管套封口待用。6、进入人孔处的管道基础顶部距人孔基础顶部不小于0. 40m,管道 顶部距人孔上覆底部不小于0. 30m。7、本工程使用1根110双波纹塑料管作排水管道,排水管从人 孔或手孔内接向附近的雨水井内,引向下水管的排水管道不能形成倒 排,坡度不应小于5机 检查井集水坑内设止回阀,防止雨水倒灌。8、地下通信管道与其他管道交叉及平行间距不得小于规范所规定 数值。

6、9、人孔井井盖荷载等级必须符合国家强制性标准检查井盖 GB23858-2009)等规范要求,若人孔井位于人行道或车行道上,井盖面 与设计地面齐平;若人孔井位于绿化带内,井盖面应高出地面0.2m。 人孔井井盖均为700,井盖面应有“通信”标志,须满足以下要求:1)位于道路车道下的井盖承载等级采用D400o2)位于人行道上的井盖承载等级采用C250。3)位于绿化带内井盖承载等级BI25。3、人行道下电力排管地基承载力特征值IOOkPa,车行道下电力 排管地基承载力特征值2130kPa,检查井地基承载力特征值2130kPa04、检查井盖板要求与两侧人行道平顺衔接,故设计沟底高程可视 路面具体情况作调

7、整,过街排管覆土不小于70cm,施工时请与实际高 程核对。车行道下采用球墨铸铁五防井盖,人行道下采用双层井盖,其 中下层为球墨铸铁三防井盖,上层为金属边框装饰景观,上层装饰井盖 重量不宜超过50kg,井盖上做上电力”标志,固定盖板接缝处用1:2.5 水泥砂浆培抹严密。5、电力工作井(临时检查浅井、直通检查井、三通检查井、四通 检查井等)应采用钢筋混凝土结构,三通井应三侧装设牵引拉力环,四 通井应四侧装设牵引拉力环。6、电力检查井采用图集时,采用HPB300级钢筋替换HPB235级钢 筋,HRB400级钢筋替换HRB335级钢筋。7、电力通道设计桩号与道路桩号一致,电力井井盖标高和该点路面 标高

8、相同,施工开挖需复核标高后进行。如与实际情况不一致可适当调 整或联系设计。8、电力排管外侧铺设一根40X4扁钢作为水平接地线,水平接地 极与预埋件可靠焊接,每隔10米设一接地角钢同水平接地线可靠焊接, 凡焊接处均刷沥青防腐。3通信工程设计1、通信主管位于道路东侧距离道路中心线9. 8m处。通信主管采用 12UPVC110,通信过街支管采用9UPVC110o排管顶部距离地面20. 8m0 桥梁段的通信主管位于可揭式人行道盖板下埋设。1)照明标准按城市道路照明标准设置道路照明,设计参照城市道路照明设计 规范(CJJ45-2015)确定本工程的设计原则。使城市道路照明既满足 道路照明的功能要求,又要

9、满足景观效果,同时尽量减少眩光的影响, 实现绿色照明。本道路为城市次干路。照明标准如下:道路类型平均照度 Eav (Ix)平均亮度 Lav (cdm2)均匀度Enin/Eav灯具防眩光 要求眩光限制TI (%)最 大初始值功率密度 Wm2次干路201.50.4不得采用非 截光型10W0. 8机动车道一侧或两侧设置的、与机动车道无实体分隔的非机动车道 的照明应执行机动车道的照明标准,当人行道与非机动车道分设时,人 行道的平均照度宜为相邻非机动车的1/2,人行道按IoLX平均照度考 虑。交汇区平均照度要比正常路段适当提高。2)方案设计(1)照明设置本工程均路灯均采用高低臂路灯,HlH2=106.

10、5m,位于机动车道 两侧对称布置,路灯间距为30m。标准段道路照明布置见下表:道路宽度(米)灯具安装高度(米)布置方式灯具功 率(W)路灯间 距(米)照度(Ix)功率密 度 N24)检查井井盖的做法详见景观工程图纸。5)检查井井口除手孔井处一律设防坠安全网,作法详设计图。10、位于车行道范围内的检查井设置C40预制性调节环,具体做法 详见五防井盖大样图。11、位于车行道范围内的检查井,井周IOoCnl范围内采用5%水稳 碎石回填。12、人孔井做法需征询地方通信部门标准。人孔井建成后必须将井 内清除干净。13、通信管道采用 IlOPVC-U实壁管,要求壁厚22. 8mm,环刚度 SN28,其他材

11、料力学和环境性能要求如下表:“KU乙Ml (PVC-U)5的的理力4TMl峰41忖京序弓0位帙也求1林拜击Ucgqi V. 2h. tM9 mat I Krt2坤耀度nWSM: 4 SNMl ZJ SM? SNI23 123SNlGt3yw%, HiXrr不咻超.不幺y4姐第试船一淡忖无出期或我仪$MPiKx)6fMT-(I5O22JC FMBZJ 4U.法史无”厘.HW4 WHms%7xtt*Nt1一优杆 4&8J, tMK电N蚊忆般受V亦9力庠区HIO持S支IlMf岂化匕/口自打始外变为1SNUH Fte3照明工程设计路灯照明设施不仅限于功能照明,设计还应考虑景观效果。路灯应 与建筑、环境

12、空间及周围绿化行道树的关系和尺度适宜,在城市道路上 同一类型的路灯高度、造型、尺度、布置等要尽量统一、连续、整齐、 协调,使路灯成为城市景观的一部分。箱变内采用集中式无功补偿方式,从而提高系统功率因数,降低线 路损耗,补偿后功率因素不低于0.9。箱式变电站内设置计量装置,采用高供低计。路灯箱式变电站为户外成套组合式变电站,变压器采用D, ynll接 线组别。在正常运行情况下,照明灯具端电压应维持在额定电压的90% 105%。箱变的防护等级采用IP54。(4)路灯控制主线照明均为全夜灯和半夜灯结合工作方式,采用时控及手控相结 合的控制方式,并预留集中远控接口。(5)电缆敷设电缆采用交联聚乙烯护套

13、电力电缆YJV-O. 6lkV-4*25+l*16mn2o 供电电缆管道在人行道或绿化带为PEllO 1x2排管,埋深不小于0.7m, 过机动车道时改为SClOO 2x2过街排管,埋深不小于0.8m。路灯支线 电缆采用铜芯塑料护套线BVV-O. 5kV-3X2. 5mm2在灯杆内敷设。根据CJJ89-2012第6. 2.12条,在经常受到振动的高架路、桥梁上 敷设的电缆,应采取防振措施。桥墩两端和伸缩缝处的电缆,应留有松 弛部分。(6)接地路灯接地系统,利用金属灯杆作为接闪器和引下线,金属灯杆与接 地线可靠连通。工程照明接地采用TN-S系统。箱变变压器中性点应设 置专用独立的接地体,且不应与路

14、灯接地扁钢联接,接地电阻1Q; 采用40*4热镀锌接地扁钢沿路灯配电线路通长埋地敷设,作为路灯接2410双侧对称903022.20.5路灯布置于人行道上,灯杆距机动车道O. 5m,路灯及照明管线尽 量避开树池布设。机动车道侧路灯灯具仰角12左右,所有灯具防护 等级均为IP65o(2)照明光源及灯具A照明光源的选择原则是:绿色环保、经济性、可靠性、实用性及 先进性。本工程采用发光效率较高、损耗低、寿命长及绿色节能的LED 路灯。ALED照明灯具宜选用大功率封装器件,色温为3500K-4000K,防 护等级不低于IP65,显色性指数不宜小于65,耐腐蚀性能良好,配光 类型应为非截光型。灯具及灯杆与

15、当地周围建筑风格和景观之间应合理 配置,并合理选择路灯灯杆颜色和外观造型,与环境相协调。根据以189-2012第8.5.7条,高架路、桥梁等易发生强烈振动 和灯杆易发生碰撞的场所,灯具应采取防振措施和防坠落装置。所有新 建灯具需增加防坠链。(3)路灯供电负荷分类及等级:本工程道路照明供电负荷为三级负荷,用电负荷 分为道路照明、景观照明、公交站台及广告牌、绿化用电等。供电电源:经专用路灯箱变为道路照明供电。本工程设置一台SCBM IOOkVA箱变,采用节能型箱式变电站为道路照明供电,箱变供电半径 约为300m,除照明负荷外,再考虑为景观IOKW.公交站台及广告牌5KW. 交通监控IoKW预留容量,并满足规范负荷率不大于70%的要求。箱变 IOKV电
