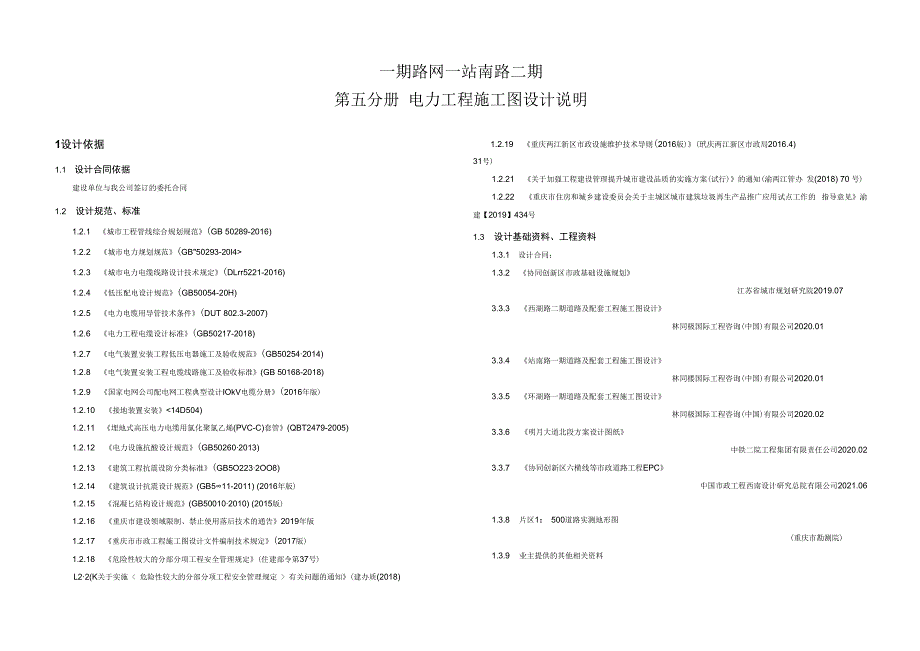

1、一期路网一站南路二期第五分册 电力工程施工图设计说明1设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 城市工程管线综合规划规范(GB 50289-2016)1.2.2 城市电力规划规范(GB50293-20l41.2.3 城市电力电缆线路设计技术规定(DLrr5221-2016)1.2.4 低压配电设计规范(GB50054-20H)1.2.5 电力电缆用导管技术条件(DUT 802.3-2007)1.2.6 电力工程电缆设计标准(GB50217-2018)1.2.7 电气装置安装工程低压电器施工及验收规范(GB502542014)1.2.8 电气装置

2、安装工程电缆线路施工及验收标准(GB 50168-2018)1.2.9 国家电网公司配电网工程典型设计IOkV电缆分册(2016年版)1.2.10 接地装置安装14D504)1.2.11 埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管(QBT2479-2005)1.2.12 电力设施抗酸设计规范(GB502602013)1.2.13 建筑工程抗震设防分类标准(GB5O2232OO8)1.2.14 建筑设计抗震设计规范(GB511-2011) (2016年版)1.2.15 混凝匕结构设计规范(GB500102010) (2015版)1.2.16 重庆市建设领域限制、禁止使用落后技术的通告20

3、19年版1.2.17 重庆市市政工程施工图设计文件编制技术规定(2017版)1.2.18 危险性较大的分部分项工程安全管理规定(住建部令第37号)1.2.19 重庆两江新区市政设施维护技术导则(2016版)(玳庆两江新区市政局2016.4)31号)1.2.21 关于加强工程建设管理提升城市建设品质的实施方案(试行)的通知(渝两江管办 发(2018) 70 号)1.2.22 重庆市住房和城乡建设委员会关于主城区城市建筑垃圾再生产品推广应用试点工作的 指导意见渝建【2019】434号1.3 设计基础资料、工程资料1.3.1 设计合同;1.3.2 协同创新区市政基础设施规划江苏省城市规划研究院201

4、9.073.3.3 西湖路二期道路及配套工程施工图设计林同极国际工程咨询(中国)有限公司2020.013.3.4 站南路一期道路及配套工程施工图设计林同楼国际工程咨询(中国)有限公司2020.013.3.5 环湖路一期道路及配套工程施工图设计林同极国际工程咨询(中国)有限公司2020.023.3.6 明月大道北段方案设计图纸中铁二院工程集团有限责任公司2020.023.3.7 协同创新区六横线等市政道路工程EPC中国市政工程西南设计研究总院有限公司2021.061.3.8 片区1: 500道路实测地形图(重庆市勘测院)1.3.9 业主提供的其他相关资料L22(K关于实施 有关问题的通知(建办质

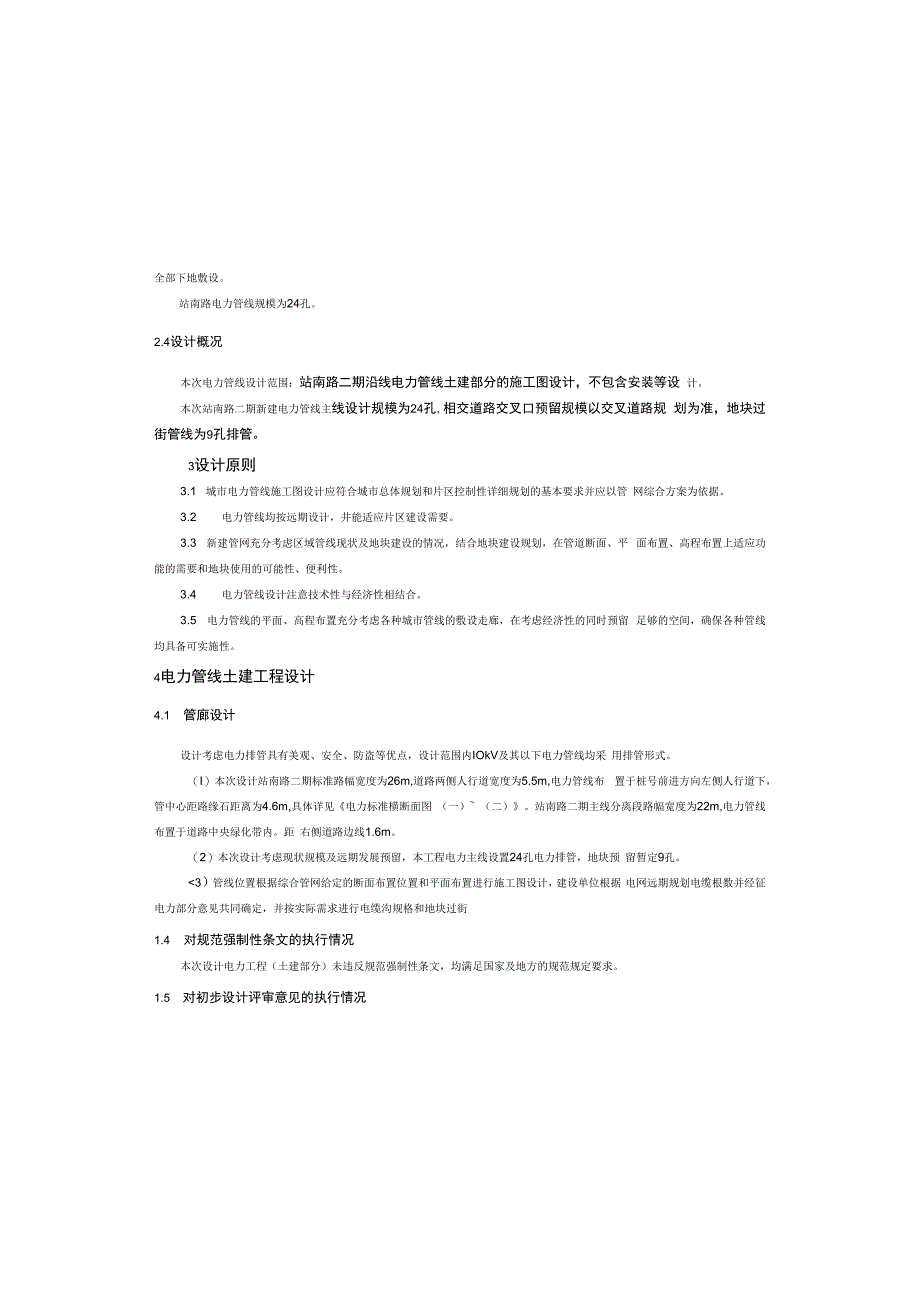

5、(2018)全部下地敷设。站南路电力管线规模为24孔。2.4设计概况本次电力管线设计范围:站南路二期沿线电力管线土建部分的施工图设计,不包含安装等设 计。本次站南路二期新建电力管线主线设计规模为24孔,相交道路交叉口预留规模以交叉道路规 划为准,地块过街管线为9孔排管。3设计原则3.1 城市电力管线施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并应以管 网综合方案为依据。3.2 电力管线均按远期设计,井能适应片区建设需要。3.3 新建管网充分考虑区域管线现状及地块建设的情况,结合地块建设规划,在管道断面、平 面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。3.4 电力管

6、线设计注意技术性与经济性相结合。3.5 电力管线的平面、高程布置充分考虑各种城市管线的敷设走廊,在考虑经济性的同时预留 足够的空间,确保各种管线均具备可实施性。4电力管线土建工程设计4.1 管廊设计设计考虑电力排管具有美观、安全、防盗等优点,设计范围内IOkV及其以下电力管线均采 用排管形式。(I)本次设计站南路二期标准路幅宽度为26m,道路两侧人行道宽度为5.5m,电力管线布 置于桩号前进方向左侧人行道下,管中心距路缘石距离为4.6m,具体详见电力标准横断面图 (一) (二)。站南路二期主线分离段路幅宽度为22m,电力管线布置于道路中央绿化带内。距 右侧道路边线1.6m。(2)本次设计考虑现

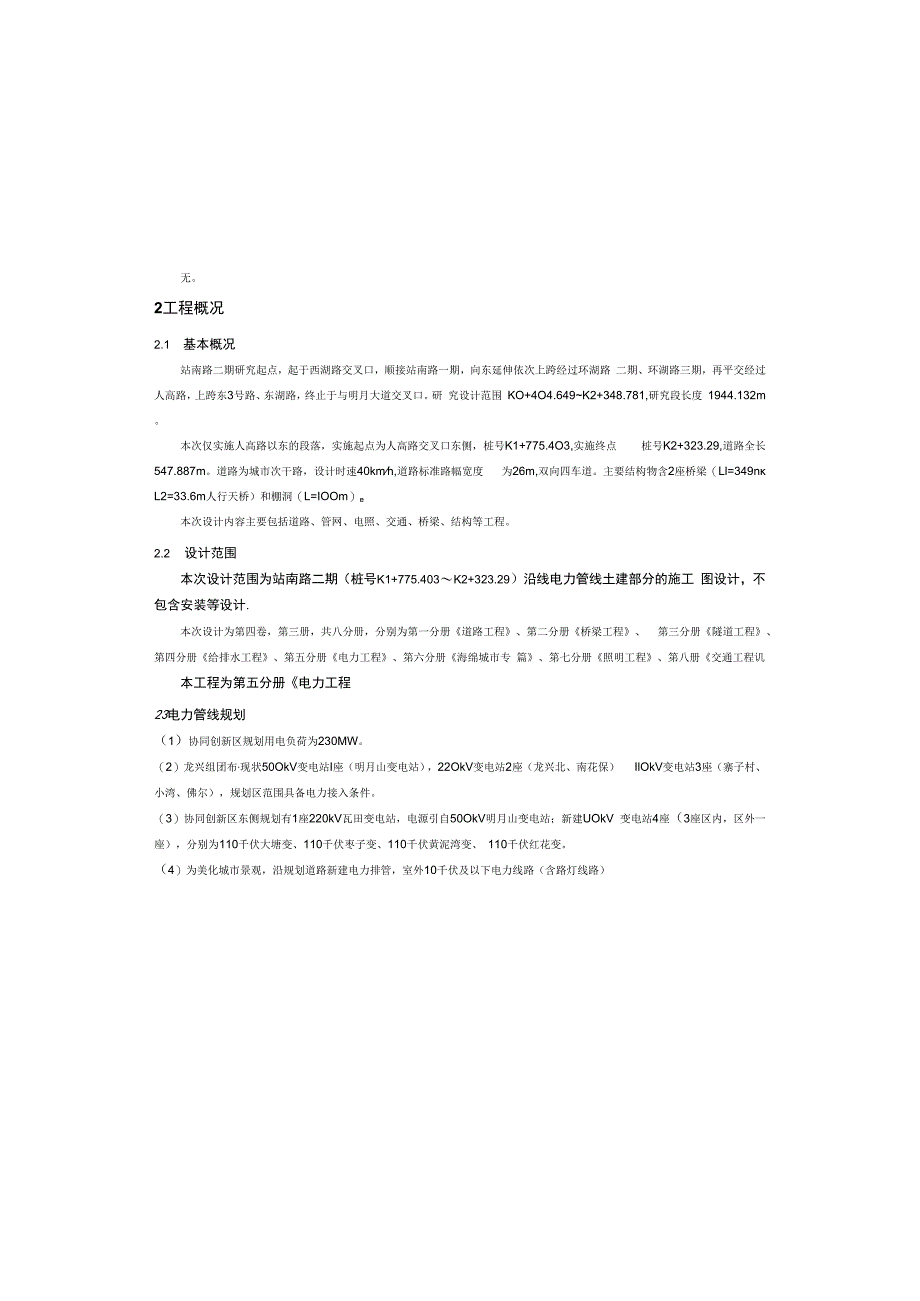

7、状规模及远期发展预留,本工程电力主线设置24孔电力排管,地块预 留暂定9孔。3)管线位置根据综合管网给定的断面布置位置和平面布置进行施工图设计,建设单位根据 电网远期规划电缆根数并经征电力部分意见共同确定,并按实际需求进行电缆沟规格和地块过街1.4 对规范强制性条文的执行情况本次设计电力工程(土建部分)未违反规范强制性条文,均满足国家及地方的规范规定要求。1.5 对初步设计评审意见的执行情况无。2工程概况2.1 基本概况站南路二期研究起点,起于西湖路交叉口,顺接站南路一期,向东延伸依次上跨经过环湖路 二期、环湖路三期,再平交经过人高路,上跨东3号路、东湖路,终止于与明月大道交叉口。研 究设计范

8、围 KO+4O4.649K2+348.781,研究段长度 1944.132m。本次仅实施人高路以东的段落,实施起点为人高路交叉口东侧,桩号K1+775.4O3,实施终点 桩号K2+323.29,道路全长547.887m。道路为城市次干路,设计时速40kmh,道路标准路幅宽度 为26m,双向四车道。主要结构物含2座桥梁(Ll=349n L2=33.6m人行天桥)和棚洞(L=IOOm)e本次设计内容主要包括道路、管网、电照、交通、桥梁、结构等工程。2.2 设计范围本次设计范围为站南路二期(桩号K1+775.403K2+323.29)沿线电力管线土建部分的施工 图设计,不包含安装等设计.本次设计为第

9、四卷,第三册,共八分册,分别为第一分册道路工程、第二分册桥梁工程、 第三分册隧道工程、第四分册给排水工程、第五分册电力工程、第六分册海绵城市专 篇、第七分册照明工程、第八册交通工程讥本工程为第五分册电力工程23电力管线规划(1)协同创新区规划用电负荷为230MW。(2)龙兴组团布现状50OkV变电站I座(明月山变电站),22OkV变电站2座(龙兴北、南花保) IlOkV变电站3座(寨子村、小湾、佛尔),规划区范围具备电力接入条件。(3)协同创新区东侧规划有1座220kV瓦田变电站,电源引自50OkV明月山变电站;新建UOkV 变电站4座(3座区内,区外一座),分别为110千伏大塘变、110千伏

10、枣子变、110千伏黄泥湾变、 110千伏红花变。(4)为美化城市景观,沿规划道路新建电力排管,室外10千伏及以下电力线路(含路灯线路)电缆类别3芯单芯交联聚乙烯绝缘电力 电缆66kv15D20D35kvIOD12D聚氯乙烯绝缘电力电 统0.4kvIODIOD表4“电力电缆弯曲最小半径径要求。电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。注:表中D为电缆外径。(4)地下管线标示安装于排管上方的地面铺装层,间距为15m,其表面应与地面铺装层相平。(5)电力排管在施工时沟底平整,电缆管的中心间距大于0.25米,多层电缆管间隔1.5米安 装电缆管架一组,电缆管层间中心间距0.25米,用C20混凝

11、土包封。排管底部做80mm厚的C20 混凝土底板。电力排管通过填方地段,排管底板采用钢筋混凝土配e10200双向筋进行加固,路 面结构按道路加固图对道路结构进行加固处理。2.3 工作并(1)除过街预留手孔井外所有电力工作并做法详见电力大样图,人行道过街电力手孔井采用 国标图集07SDlOI8121122,不明之处可参考国家电网公司配电网工程典型设计(IOKV电 缆分册)及其他国家标准图集。(2)电缆排管接地:沿电缆排管纵向全线敷设一根5x5Omm水平接地镀锌扁钢,接地镀锌扁 钢与两端检查井相接,要求接地电阻不大于10欧姆。电缆井接地做法详见国家电网公司配电网 工程典型设计(IOKV电缆分册)第

12、242页ET14,由于本次设计电力支架采用复合支架,所有 电缆沟支架竖向增加-5x5Omm镀锌扁钢分别与同侧通长内接地带相连接。(3)电缆井井底设置LXBXH=O4x0.4x0.4m自然渗水坑,泄水坡度不小于0.5%,电缆井内 外侧壁做聚合物防水砂浆防水层,与预埋管结合处抹成45喇叭口(井内侧),井底向排水孔方 向应有0.5%的坡度。渗水坑内填充0.3m高的粗砂,渗水坑盖板为不锈钢栅栏算子:有条件时, 考虑设置根IlOUPVC塑料排水管就近接入雨水检查井,排水坡度不小于0.3%;无条件时, 可采用自然渗水坑。(4)电缆并采用装配式复合电缆支架,要求承重不小于300公斤,支架长L=0.5m,支架

13、沿电 缆井两侧墙长度方向布置间距为1.0m,支架层数与电力排管层数一致。具体以厂家安装说明为准。(5)电缆井基础地基承载力耍求150KPa(6)电缆井做法其它不详之处可参考国家电网公司配电网工程典型设计(IOKV电缆分册)。 孔数的变动,如需变动,请及时与我院联系。电力管网的容量和管位需经管线单位和规划部门同 意审批后方可实施。(4)电力管网容量和管位若与规划不符时,不可盲目施工,应及时通知设计单位,并实施时 按规划要求调整,保证与规划和综合管网设计一致。4.2电力排管4.2.1 平面设计(1)本次设计站南路电力主线设置24孔电力排管,地块预留暂定9孔。交叉路口根据相交 道路电力规模进行预留。

14、具体详见本册图纸电力分张平面图(一) (四)沆(2)电力排管在终端、分支处、敷设方向及标高变化处设置电力工作井。(3)电力排管管径不小于电缆外径的1.5倍,每根管子只穿根电缆,电力排管尽可能做成 直线。4.2.2 纵断面设计(1)本次设计电力排管覆上(管顶至路面)按1米控制,局部管线交叉处可根据情况进行调 整,但覆土需满足以下要求:在人行道下覆土不小于07米,电缆排管过街管顶距道路路面不小 于 l.Om o(2)电力排管应设置纵向排水坡度,不宜小于0.3%坡向电力工作井。423接地设计电力排管沿线预埋1根-50X5热镀锌扁钢,在工作井内与镀锌角钢相连接地。全线接地扁钢 均需可靠焊接连通,接地扁

15、钢在首端、末端和卷IoOm设置重复接地极,重复接地极采用一组(4 根)长2.5米的L50X5热镀锌角钢作接地体,全线接地扁钢与重复接地极热镀锌角钢连接,要求 接地电阻不大于10欧姆。接地极设置于靠近地块侧,安装施工作法详接地装置安装(14D504) 相关内容要求。4.2.4 其它要点(1)电缆保护套管:采用。150X8电力保护套管(红泥管内径150mm,外径167mm),执 行标准电力电缆用导管技术条件第3部分:氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管 (DL/T802.3-2007).施工单位实施前,须取得电力部门认可后方可采购。通信排管采用七孔PVC蜂窝管(110)及PVC双壁波纹管(110)。(2)电力排管的两端口应采取防止损伤电缆的处理措施。(3)电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半(2)工作井井盖板均采用不锈钢下沉式盖板(3)电力工作井上方禁止车
