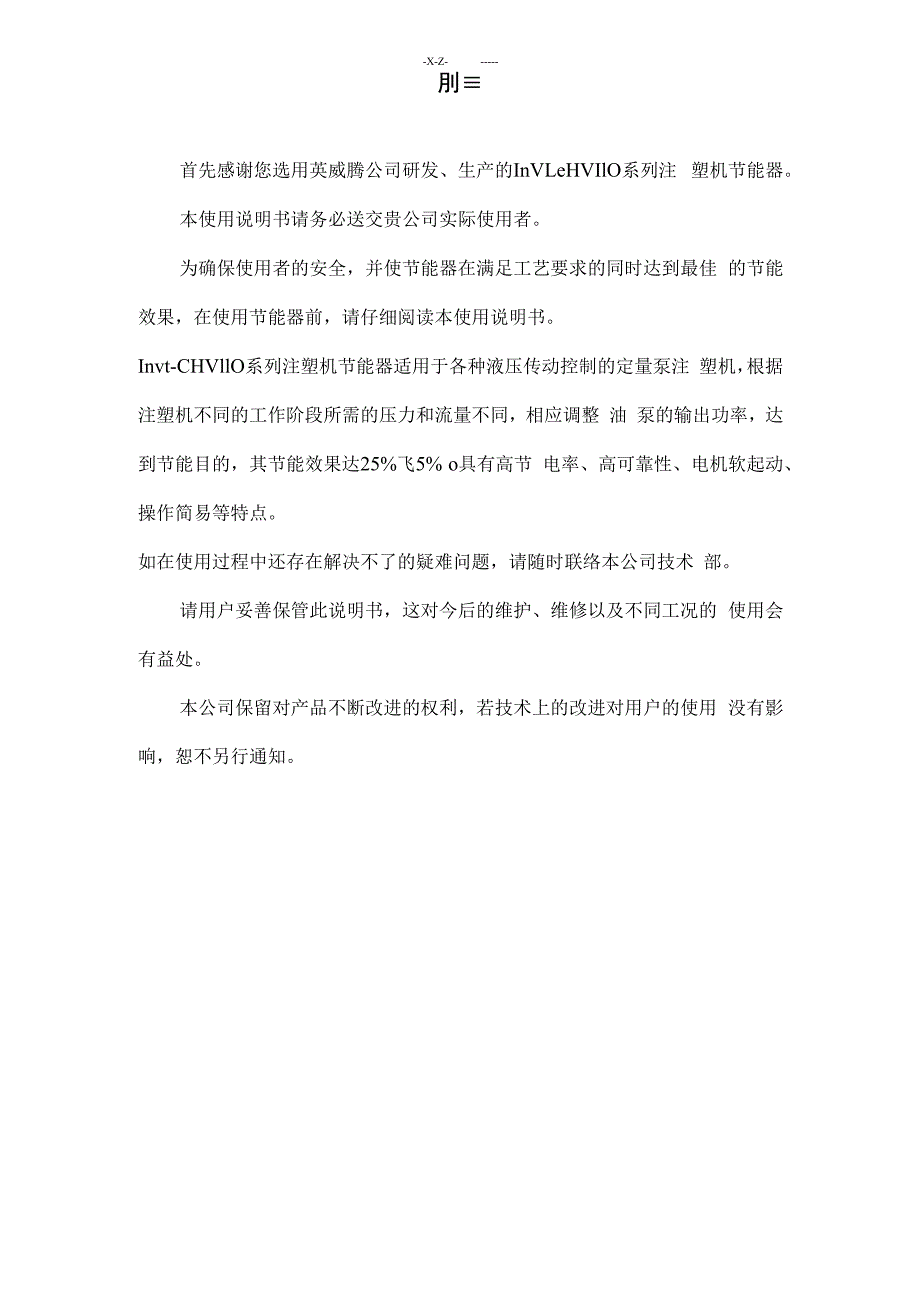

1、-X-Z-刖首先感谢您选用英威腾公司研发、生产的InVLeHVIlO系列注 塑机节能器。本使用说明书请务必送交贵公司实际使用者。为确保使用者的安全，并使节能器在满足工艺要求的同时达到最佳 的节能效果，在使用节能器前，请仔细阅读本使用说明书。Invt-CHVllO系列注塑机节能器适用于各种液压传动控制的定量泵注 塑机，根据注塑机不同的工作阶段所需的压力和流量不同，相应调整 油 泵的输出功率，达到节能目的，其节能效果达25%飞5% o具有高节 电率、高可靠性、电机软起动、操作简易等特点。如在使用过程中还存在解决不了的疑难问题，请随时联络本公司技术 部。请用户妥善保管此说明书，这对今后的维护、维修以

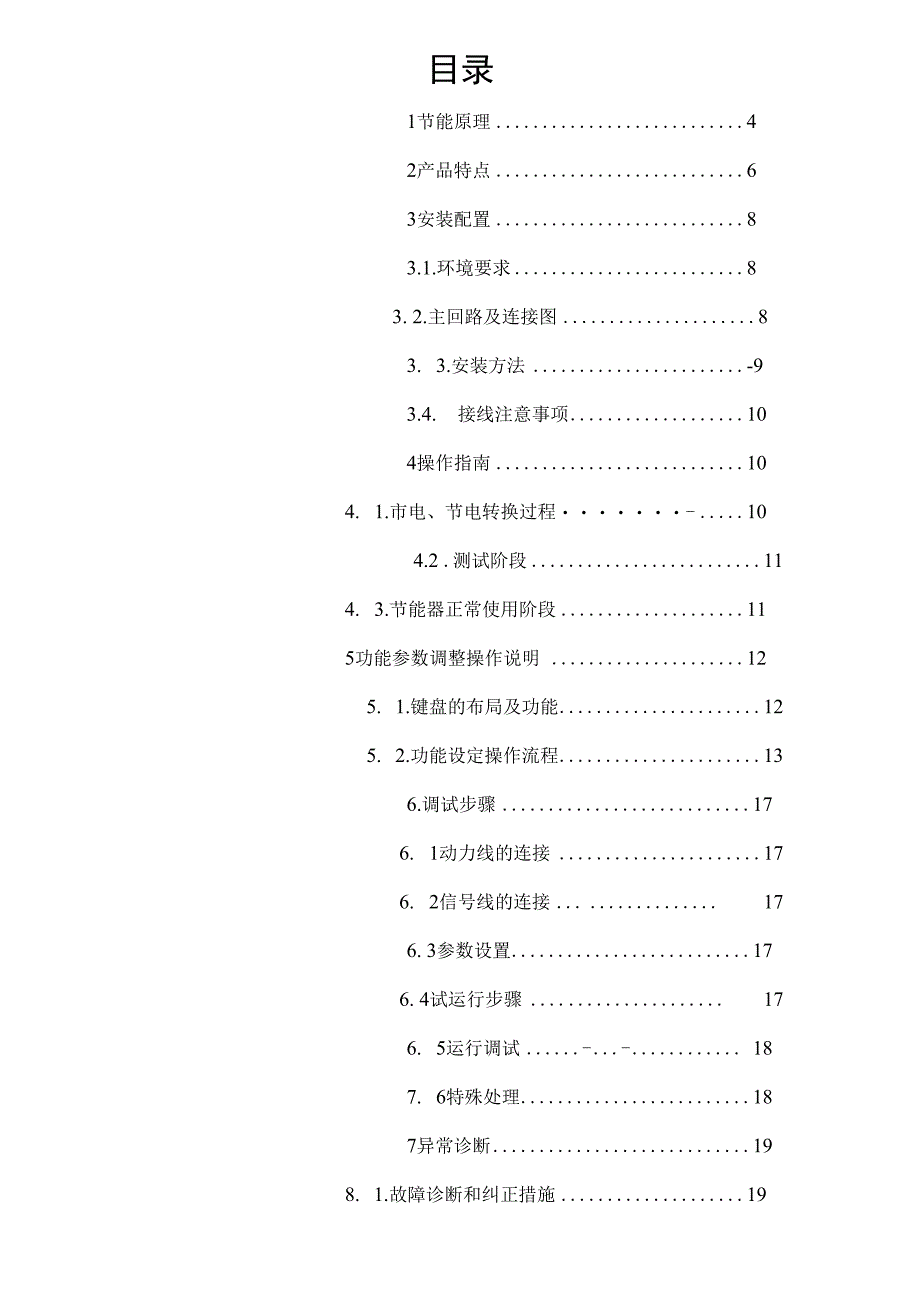

2、及不同工况的 使用会有益处。本公司保留对产品不断改进的权利，若技术上的改进对用户的使用 没有影响，恕不另行通知。目录1节能原理42产品特点63安装配置83.1.环境要求83. 2.主回路及连接图83. 3.安装方法-93.4. 接线注意事项104操作指南104. 1.市电、节电转换过程-104.2 .测试阶段114. 3.节能器正常使用阶段115功能参数调整操作说明 125. 1.键盘的布局及功能125. 2.功能设定操作流程136.调试步骤176.1动力线的连接176.2信号线的连接 176. 3参数设置176. 4试运行步骤 176. 5运行调试- 187. 6特殊处理187异常诊断198

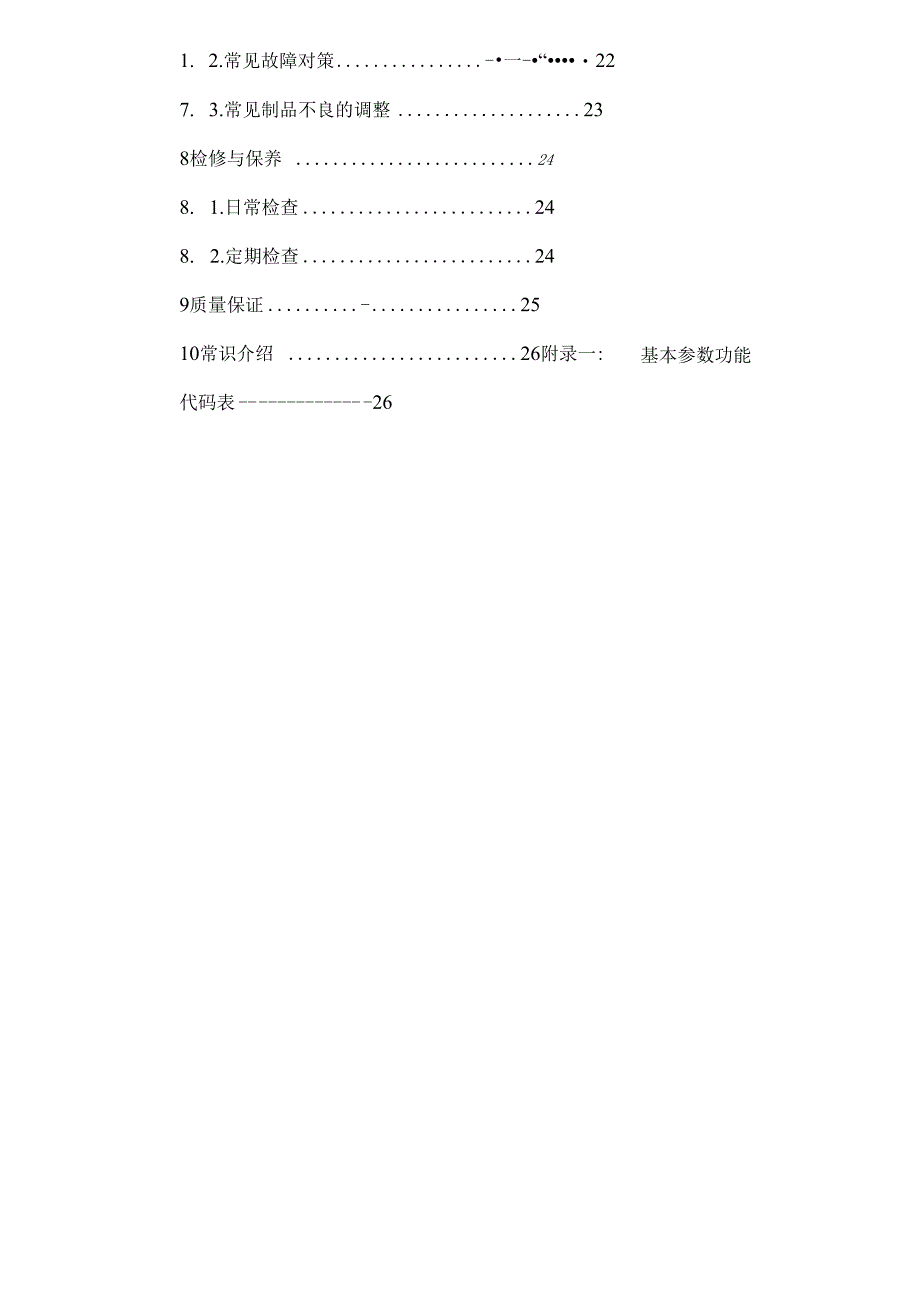

3、. 1.故障诊断和纠正措施191. 2.常见故障对策-一-“227. 3.常见制品不良的调整238检修与保养 248. 1.日常检查248. 2.定期检查249质量保证-25基本参数功能10常识介绍 26附录一:代码表26安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。说明书中有关安全运行的注意事项分类成“警告”或“当心”。警告a Q 口指出潜在的危险情况，如果不避免，可能会导致人身伤亡。A 当，口 指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度 心的伤害和设备损坏。这也可用来对不安全操作进行警戒。在某些情况下，甚至在 中所述的内容也会导致重 大的事故。所以在任何情况下要遵
4、守这些重要的注意事项。醯为了确保正确的运行而采取的步骤。警告标记呈现在变频器的前盖上。使用变频器时要遵守这些指导。警告标记_WARNING May cause injury or electric shock. Please follow the instructions in the manual before installation or operation. Disconnect all power before opening front cover of unit. Wait at least 1 minute until DC Bus capacitors discharge.
5、Use proper grounding techniques. Never COrmCCt AC POWCr to OUtPUt UVW terminals1、节能原理传统定量泵注塑机通常在需要改变负载流量和压力时，用阀门调 节，这时输入功率变化不大，大量能量以压力差的形式损耗在阀门上，产 生溢流。Invt节能器可根据注塑机当前的工作状态，如锁模、射胶、熔 胶、开模、顶针等阶段压力和速度的设定要求，自动调节油泵的转速，调节 油泵供油量，使油泵实际供油量与注塑机实际负载流量在任何工作阶段 均能保持一致，保证电机在整个变化的负荷范围内的能量消耗达到所需的 最小程度，彻底消除了溢流现象，并确保电机
6、平稳、精确地运行。使用Invt节能器同时可使注塑机油泵电机实现软起动，提高 电机的功率因数COS屋动态调整注塑机马达的输出功率等，从而达 到节能的目的。2、产品特点2.1 INVT-CHV110系列产品是英威腾公司集多年注塑机节能器研发、生产、现场改造经验推出的最新款产品。该款产品代表了目前行 业 最高成就。与市面上原有机型相比有如下特点：将矢量控制技术的优异性能引入注塑机节能领域，彻底解决过去 V/F控制方式影响生产周期的问题，同时提高节电率，可以比以 前的V/F方式提高5 10%快速电流限制能力，瞬间冲击电流可达250%,过载能力达180%30 秒，保证注塑过程中，在高压射胶等重负载冲击下
7、，不跳脱，不 影响生产过程，保证产品质量。 具有自动复位、掉电复位功能，保证生产连续及生产效率。 INVT-CHV110系列为一体化结构，自带市电/节电运行双回路设计， 确保系统无故障，不影响生产。 防护等级IP54,全封闭设计，防尘、防气、防腐蚀、环境适应能力 强，使用寿命更长。 独立式风道设计，散热效果更佳，同时避免带静电粉尘对电子元器 件的损伤。 体积小，安装简便，人性化结构设计。结构紧凑，柜式、壁挂两用。 内部器件大部分采用进口名牌产品，质量好，稳定性高。db变频器型号适配电机(KW)额定输出电流外形尺寸(B*A*C) MM适配电源3AC 380V -15%15%CHV110-7R5G
8、-47.517685*300*250CHVl10-011G-41125CHVll0-015G-41532CHVll0-018G-41837856*350*270CHV110-022G-42245CHV110-030G-43060CHV110-037G-43775935*390*285CHV110-045G-44590CHV110-055G-455110CHVl10-075-475150985*431*3603、安装配置3.1.环境要求:节能器本身具有良好的散热性能。为使节能器保证完好的性能和长期工作寿 命，选择安装地点时应遵守下列建议： 节能器与相邻物品间保持一定的距离。 安装在靠近窗户时,应
9、避免雨水淋滴及日晒,否则将对 设备造成不良影响。 不可在机械冲击、振动场合下使用。 极端的冷和热会使设备故障，建议在TOC40范围内使用。 周围应无电磁干扰，请远离干扰源。 易燃物品，稀释剂，溶剂应远离本设备。 无灰尘、油性粉尘、飘浮性纤维及金属微粒。 安装基础坚固无震动，若安装在墙上，应紧固其位。3. 2.主回路及连接图,CFUM汪翔凯主刈黜达L1, 12.L3 .RST3ftll瞒 380V15 5060HzSlP502=1l5PSn3=2 猊P5OU16 维速1公共端J1RQIB -L1 -ROIC .节能器控制回路N-CHV110 注?棚日懈-,KM2笈本设备是串联在注塑机的电源线路中
10、的，从注塑机的电源侧接入三相电源进入 节能系统柜中的R、S、T端子,同时将柜中的V、R、W端子的输出接至注塑机 电柜控制电机接触器的输入侧,并将原来的接线端子拆出。32在用户需要将变频器用于注塑机上时，必须选用注塑机卡。它的功能是采集 并处理注塑机上的压力和流量信号，电流信号采集卡包括两路差动电流输入 信号的处理电路。3电流信号采集卡使用说明电流信号采集卡外型，见图2.1o图2.1电流信号卡外型该卡共有4个用户接线端子，见图2.2oIIAIIB2IA2IB图2.2接线端子其中，1IA、UB为电流信号通道一输入端子，对应的内部通道为AI3：其功 能码为P0.03=2相应参数设定为P5.25-.P
11、5.29, HA为差动电流正输入端，HB 为差动电流负输入端；2IA、2IB为电流信号通道二输入端子，对应的内部通道 为AI4：其功能码为P0.04=l相应参数设定为P5.30-.P5.34, 2IA为差动电流正 输入端，2IB为差动电流负输入端；另外，两个信号通道组合方式由参数P0.05 设定。接线时请注意信号线电流的流向，否则变频器不能正常工作。当有信号输 入时可从板上的指示灯判断接线是否正确：对电流信号板当电流信号大于0.6A时指示灯将点亮并随输入信号的加大而亮度增加；3.3.3.1.特殊功能描述功能码P4.12,设定为“0”表示上电时端子控制运行命令无效；设定为“1” 表示上电时端子控
12、制命令有效。3.4接线注意事项 注塑机卡信号线要与动力线分开布置，禁止平行走线； 为避免注塑机信号受到干扰，请选用屏蔽电缆作为注塑机卡信号线； 注塑机卡信号线屏蔽电缆的屏蔽层应该接大地（如变频器PE端），并且一定是单端接大地，以免信号受到干扰；4、操作指南4. 1.市电、节电转换过程4. 1. 1.节电转市电运行 节能器工作在节电运行状态，且节电运行指示灯亮。 关闭注塑机主油泵马达，并确定马达已停止。 旋转转换开关，此时市电运行指示灯亮，节能器进入市电运行工作状态。 启动注塑机主马达，进行正常操作。4. L 2.市电转节电运行 节能器工作在市电运行状态，且市电运行指示灯亮。 关闭注塑机主油泵马
13、达，并确定马达已停止。 旋转转换开关，此时节电运行指示灯亮，节能器进入节电运行工作状态。 启动注塑机主马达，进行正常操作。要点市电/节电运行转换前务必关闭注塑机马达，然后再进行市电/节电操作转换4. 2.测试阶段注塑机在使用相同的模具和原料的情况下，通过节电、市电转换，可分别测 试节电运行和市电运行两种状态下单位时间的用电量，以便得出节电率。转换时 要求生产技术人员在现场检查产品质量。有部分品牌注塑机，节电运行时，有些工艺过程流量（速度）参数与压力参 数的数值和市电运行状态下有所不同。节电运行时注塑机参数设置相对大些，市 电运行时注塑机参数设置相对小些。该类注塑机进行市电运行和节电运行转换时
14、应当适当调整注塑机参数，直至生产出合格的产品。另有一些品牌的注塑机在节能器调试好后市电运行和节电运行转换不影响 产品品质，则不需要改变注塑机参数。4.3、 节能器正常使用阶段节能器安装调试完毕不需要测试时，一直将节能器置于节电运行状态。用户 在使用不同模具时不必调整节能器的参数，生产任何一种产品，只需按照习惯的 参数调整方法对注塑机锁模、射胶、熔胶、开模、顶针等阶段的流量（速度）及 压力参数进行设置，直至生产出合格的制品。注意事项:1 .机器运行期间，严禁切换转换开关，否则会引起节能器故障。2 .请勿频繁使用市电/节电运行转换，以免引起节能器保护动作。警告!勿将AC电源连接到输出端子上（U、V、W）,否则会引起伤害或 事故。f勿对节能器电缆线间进行绝缘测试。5、操作说明5. 1操作面板说明图5-1操作面板示意图1.2按键功，能说明按键符号名称功能说明编程 键一级菜单进入或退出，快捷参数删除确定 键逐级进入菜单画面、设定参数确认UP递 增键数据或功能码的递增DOWN 递减 键数据或功能码的递减移位 键在停机显示界面和运行显示界面下，可循 环选择显示参数；在修改参数时，可以选 择参数的修改位G运行 键在键
