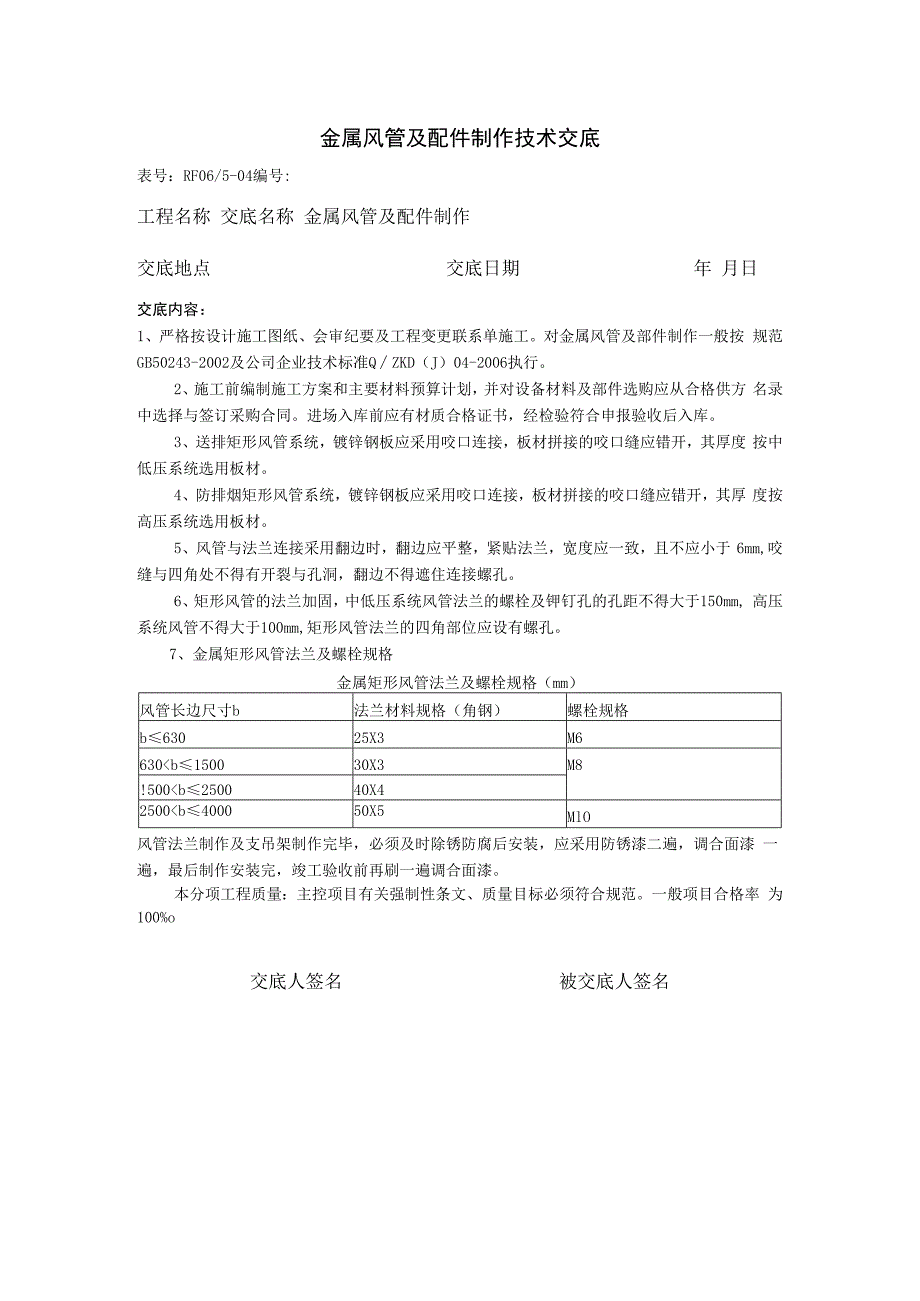

金属风管及配件制作技术交底.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《金属风管及配件制作技术交底.docx》由会员分享,可在线阅读,更多相关《金属风管及配件制作技术交底.docx(1页珍藏版)》请在第壹文秘上搜索。

1、金属风管及配件制作技术交底表号:RF06/5-04编号:工程名称 交底名称 金属风管及配件制作交底地点交底日期年 月日交底内容:1、严格按设计施工图纸、会审纪要及工程变更联系单施工。对金属风管及部件制作一般按 规范GB50243-2002及公司企业技术标准QZKD(J)04-2006执行。2、施工前编制施工方案和主要材料预算计划,并对设备材料及部件选购应从合格供方 名录中选择与签订采购合同。进场入库前应有材质合格证书,经检验符合申报验收后入库。3、送排矩形风管系统,镀锌钢板应采用咬口连接,板材拼接的咬口缝应错开,其厚度 按中低压系统选用板材。4、防排烟矩形风管系统,镀锌钢板应采用咬口连接,板材

2、拼接的咬口缝应错开,其厚 度按高压系统选用板材。5、风管与法兰连接采用翻边时,翻边应平整,紧贴法兰,宽度应一致,且不应小于 6mm,咬缝与四角处不得有开裂与孔洞,翻边不得遮住连接螺孔。6、矩形风管的法兰加固,中低压系统风管法兰的螺栓及钾钉孔的孔距不得大于150mm, 高压系统风管不得大于100mm,矩形风管法兰的四角部位应设有螺孔。7、金属矩形风管法兰及螺栓规格金属矩形风管法兰及螺栓规格(mm)风管长边尺寸b法兰材料规格(角钢)螺栓规格b63025X3M6630b150030X3M8!500b250040X42500b400050X5MlO风管法兰制作及支吊架制作完毕,必须及时除锈防腐后安装,应采用防锈漆二遍,调合面漆 一遍,最后制作安装完,竣工验收前再刷一遍调合面漆。本分项工程质量:主控项目有关强制性条文、质量目标必须符合规范。一般项目合格率 为 100%o交底人签名被交底人签名
