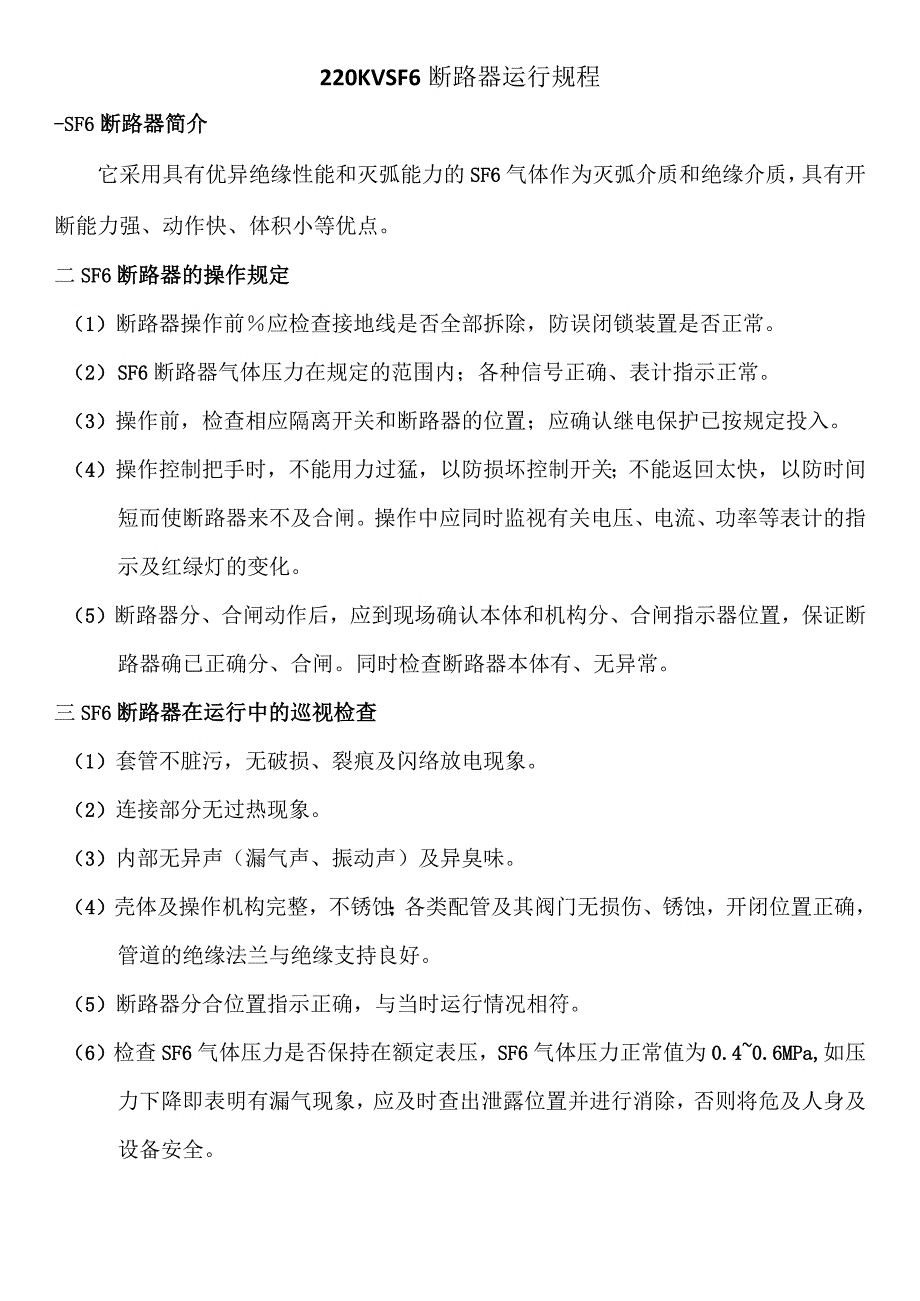

1、220KVSF6断路器运行规程-SF6断路器简介它采用具有优异绝缘性能和灭弧能力的SF6气体作为灭弧介质和绝缘介质，具有开断能力强、动作快、体积小等优点。二SF6断路器的操作规定（1）断路器操作前应检查接地线是否全部拆除，防误闭锁装置是否正常。（2） SF6断路器气体压力在规定的范围内；各种信号正确、表计指示正常。（3）操作前，检查相应隔离开关和断路器的位置；应确认继电保护已按规定投入。（4）操作控制把手时，不能用力过猛，以防损坏控制开关；不能返回太快，以防时间短而使断路器来不及合闸。操作中应同时监视有关电压、电流、功率等表计的指示及红绿灯的变化。（5）断路器分、合闸动作后，应到现场确认本体和

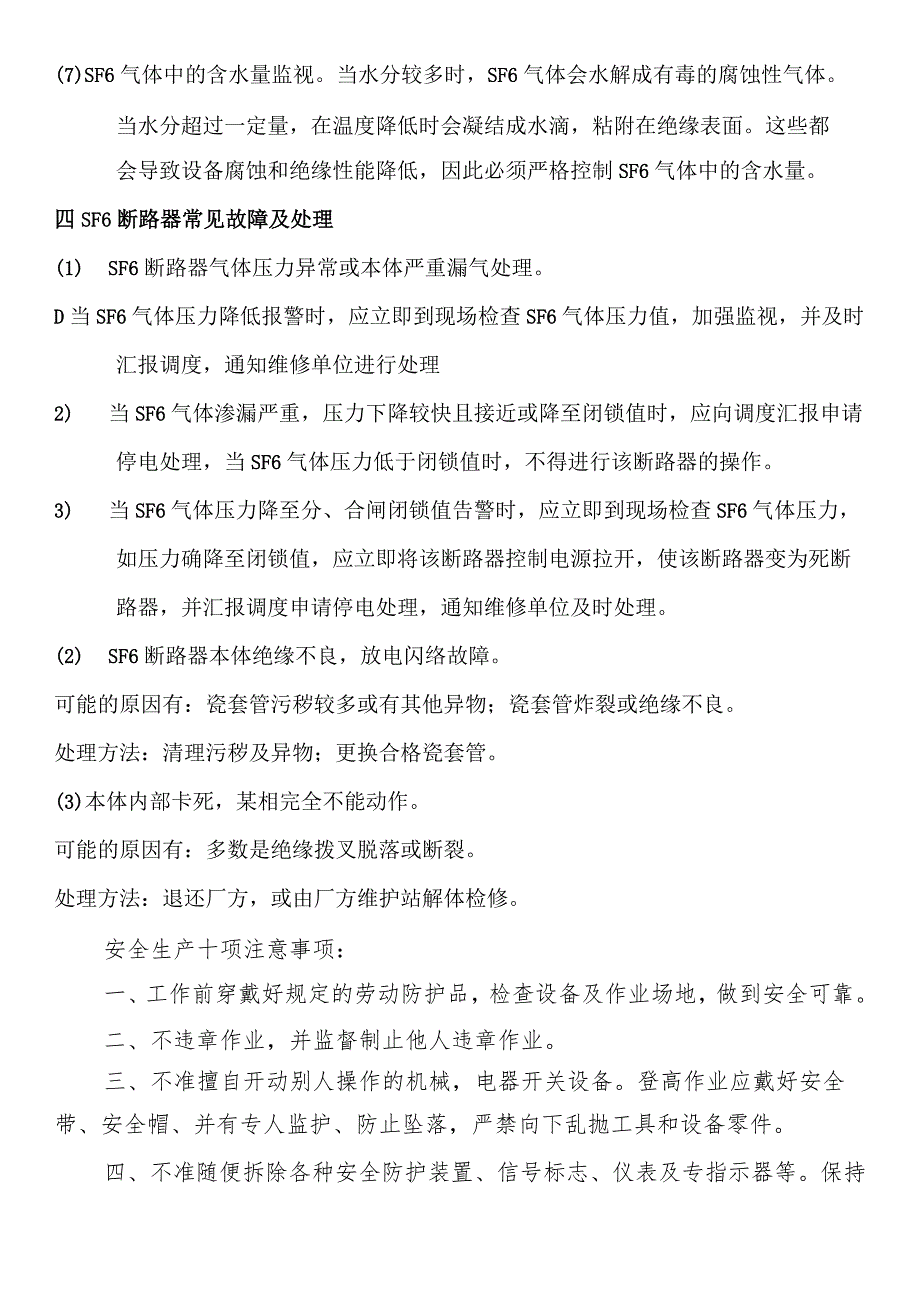

2、机构分、合闸指示器位置，保证断路器确已正确分、合闸。同时检查断路器本体有、无异常。三SF6断路器在运行中的巡视检查（1）套管不脏污，无破损、裂痕及闪络放电现象。（2）连接部分无过热现象。（3）内部无异声（漏气声、振动声）及异臭味。（4）壳体及操作机构完整，不锈蚀；各类配管及其阀门无损伤、锈蚀，开闭位置正确，管道的绝缘法兰与绝缘支持良好。（5）断路器分合位置指示正确，与当时运行情况相符。（6）检查SF6气体压力是否保持在额定表压，SF6气体压力正常值为0.40.6MPa,如压力下降即表明有漏气现象，应及时查出泄露位置并进行消除，否则将危及人身及设备安全。(7)SF6气体中的含水量监视。当水分较多
3、时，SF6气体会水解成有毒的腐蚀性气体。当水分超过一定量，在温度降低时会凝结成水滴，粘附在绝缘表面。这些都会导致设备腐蚀和绝缘性能降低，因此必须严格控制SF6气体中的含水量。四SF6断路器常见故障及处理(1) SF6断路器气体压力异常或本体严重漏气处理。D当SF6气体压力降低报警时，应立即到现场检查SF6气体压力值，加强监视，并及时汇报调度，通知维修单位进行处理2) 当SF6气体渗漏严重，压力下降较快且接近或降至闭锁值时，应向调度汇报申请停电处理，当SF6气体压力低于闭锁值时，不得进行该断路器的操作。3) 当SF6气体压力降至分、合闸闭锁值告警时，应立即到现场检查SF6气体压力，如压力确降至闭

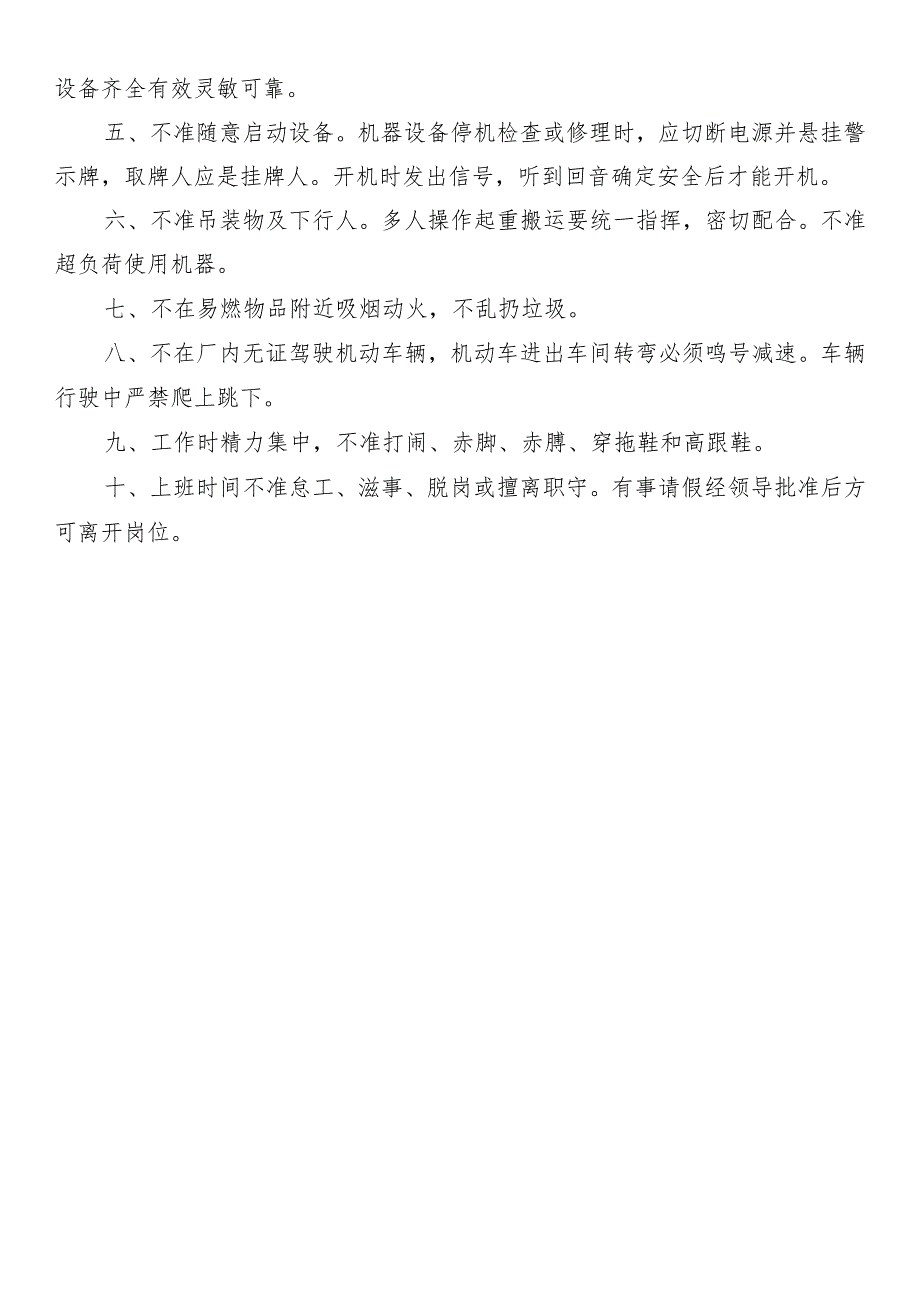

4、锁值，应立即将该断路器控制电源拉开，使该断路器变为死断路器，并汇报调度申请停电处理，通知维修单位及时处理。(2) SF6断路器本体绝缘不良，放电闪络故障。可能的原因有：瓷套管污秽较多或有其他异物；瓷套管炸裂或绝缘不良。处理方法：清理污秽及异物；更换合格瓷套管。(3)本体内部卡死，某相完全不能动作。可能的原因有：多数是绝缘拨叉脱落或断裂。处理方法：退还厂方，或由厂方维护站解体检修。安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护
5、、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
