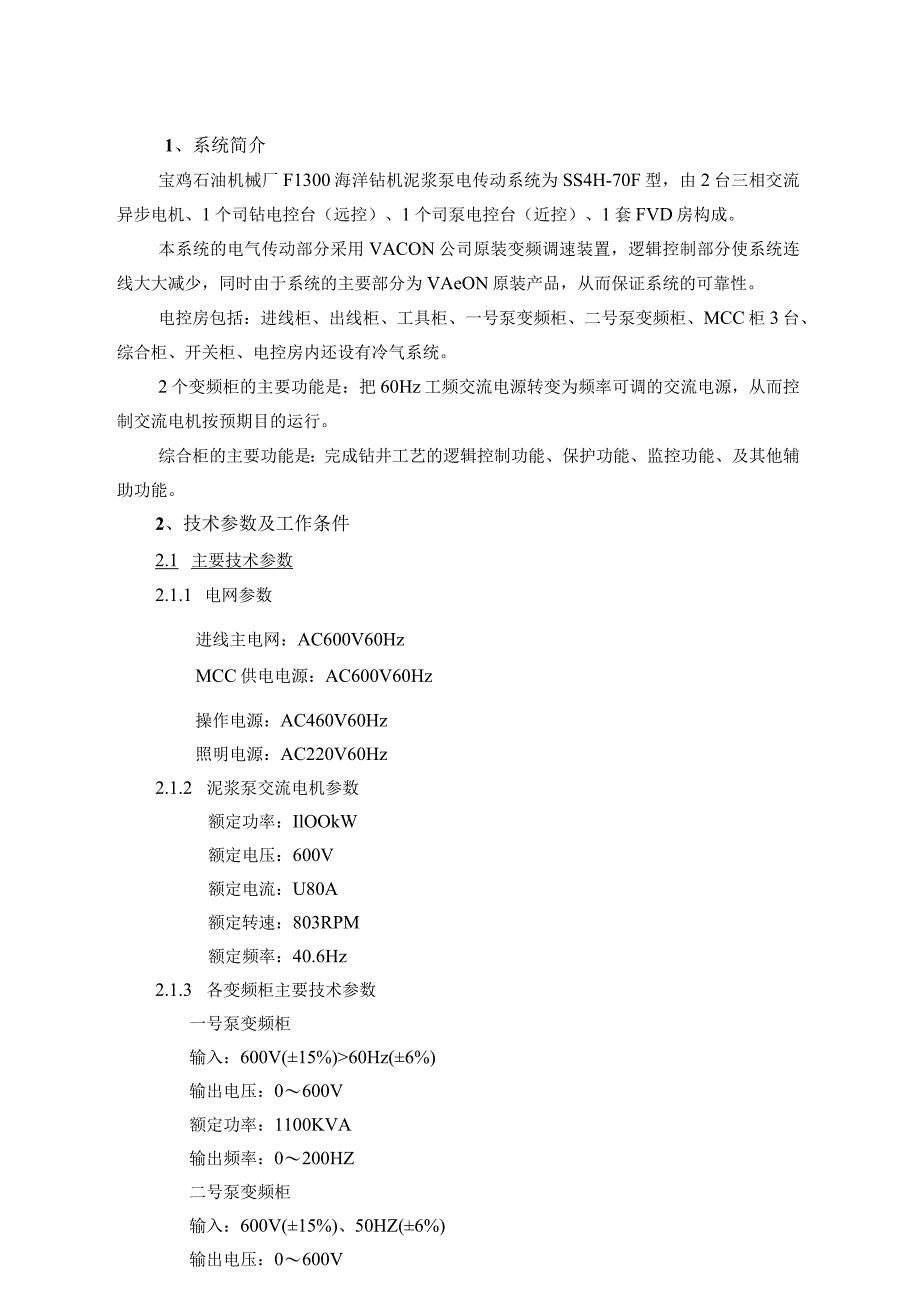

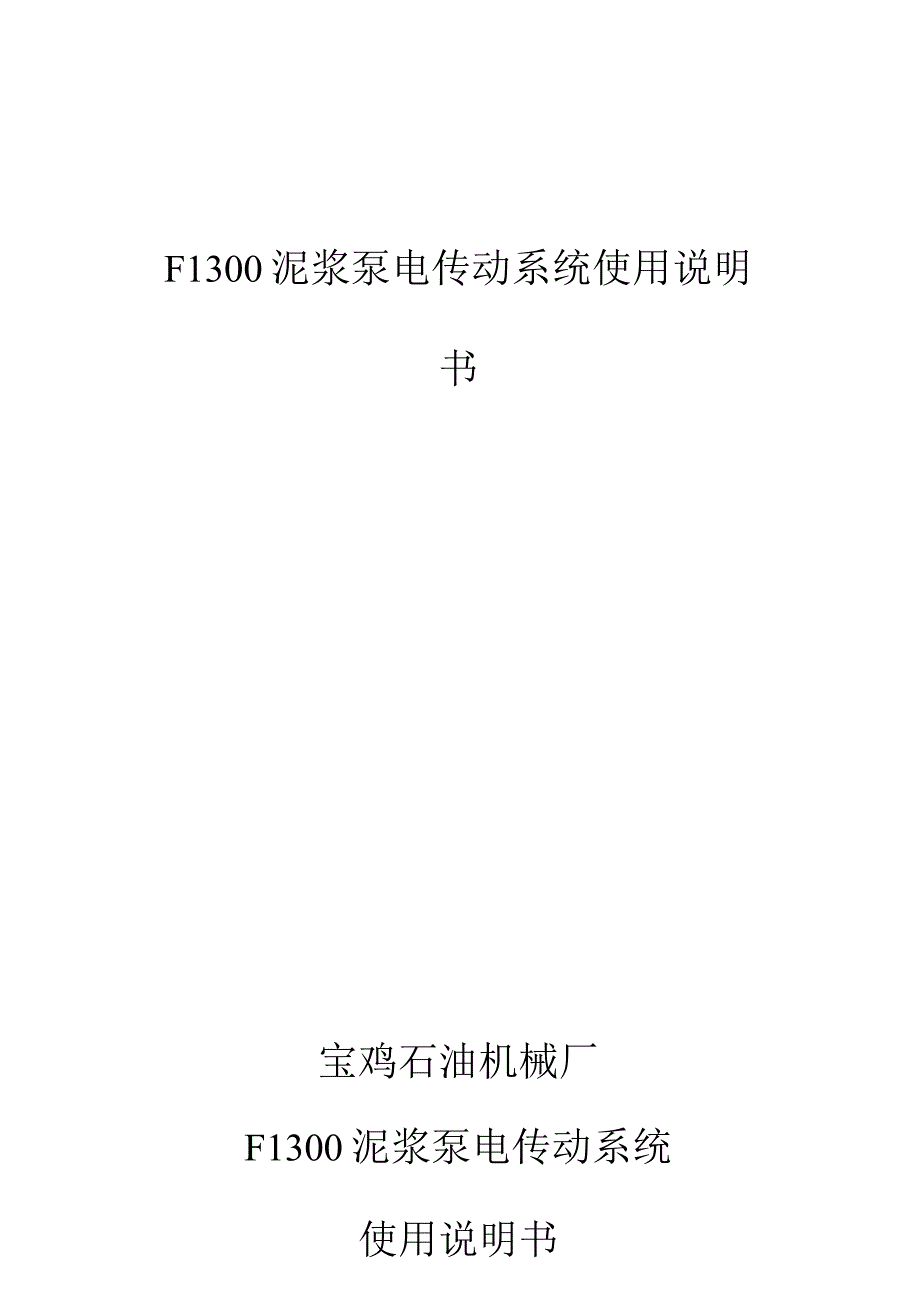

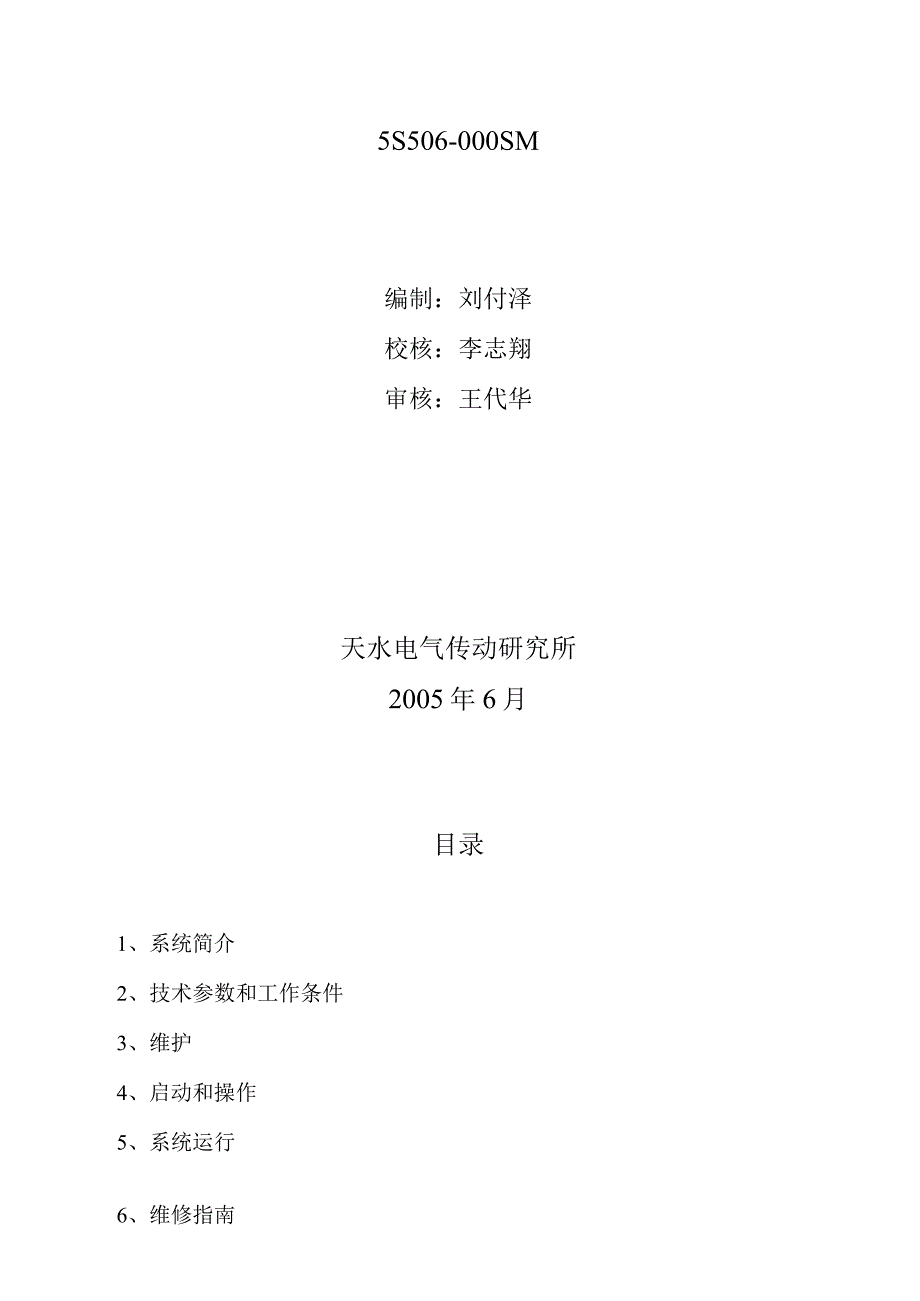

1、F1300泥浆泵电传动系统使用说明书宝鸡石油机械厂F1300泥浆泵电传动系统使用说明书5S506-000SM编制：刘付泽校核：李志翔审核：王代华天水电气传动研究所2005年6月目录1、系统简介2、技术参数和工作条件3、维护4、启动和操作5、系统运行6、维修指南1、系统简介宝鸡石油机械厂F1300海洋钻机泥浆泵电传动系统为SS4H-70F型，由2台三相交流异步电机、1个司钻电控台（远控）、1个司泵电控台（近控）、1套FVD房构成。本系统的电气传动部分采用VACON公司原装变频调速装置，逻辑控制部分使系统连线大大减少，同时由于系统的主要部分为VAeON原装产品，从而保证系统的可靠性。电控房包括：进
2、线柜、出线柜、工具柜、一号泵变频柜、二号泵变频柜、MCC柜3台、综合柜、开关柜、电控房内还设有冷气系统。2个变频柜的主要功能是：把60Hz工频交流电源转变为频率可调的交流电源，从而控制交流电机按预期目的运行。综合柜的主要功能是：完成钻井工艺的逻辑控制功能、保护功能、监控功能、及其他辅助功能。2、技术参数及工作条件2.1 主要技术参数2.1.1 电网参数进线主电网：AC600V60HzMCC供电电源：AC600V60Hz操作电源：AC460V60Hz照明电源：AC220V60Hz2.1.2 泥浆泵交流电机参数额定功率：IlOOkW额定电压：600V额定电流：U80A额定转速：803RPM额定频率
3、：40.6Hz2.1.3 各变频柜主要技术参数一号泵变频柜输入：600V(15%)60Hz(6%)输出电压：0600V额定功率：1100KVA输出频率：0200HZ二号泵变频柜输入：600V(15%)、50HZ(6%)输出电压：0600V额定功率：H00KVA输出频率：0200HZ2.2 工作条件SS4H-70F泥浆泵电传动系统VFD房内配有冷气机，可保持房温不高于+27Co2.2.1 海拔设备在低于海拔100O米高度内，可达到额定输出，如超过海拔100O米，输出电流将相应减少。修正关系为：海拔每增加100O米，降容8虬2.2.2 大气条件周围环境中不应有过量的酸、碱、盐、等腐蚀性及爆炸性气体
4、。相对湿度在最高温度为40时不超过50机温度较低时允许有较高的相对湿度，例如环境温度20时，相对湿度应不大于90%。应小心注意由于温度变化而可能发生的凝露。3、维护由于振动，紧固件连接处随时可能会有松动现象，所以应定期紧固，以防松动后连接处脱落或散开造成事故；振动亦会使导线绝缘层由于与其它构件的长期摩擦而遭到破坏，造成电气事故。所以应定期检查这些由于振动引起的潜在危险U因灰尘极易吸潮，母线上积聚的灰尘过多，会使母线与支撑件（地线）间由于绝缘降低而产生漏电。在插头座的插针间积聚的灰尘则会造成信号串通，柜内散热器上积蓄的灰尘会影响散热效果，并最终可导致元器件损坏。所以要定期清理灰尘。交流电动机是电
5、气传动中的关键设备之一，要定期维护。首先应定期检查和清理电动机的空气过滤器，以防灰尘阻塞影响空气流通，造成电机过热。建议在电动机运行500小时后，应进行一次认真的检查。进一步的维护请参看电机厂有关使用维护资料。此外，电机在长时存放后再使用时，若由于返潮而绝缘降低，可适当加热。电传动系统应进行如下的日常维护工作每天交接班时进行的检查1）开关、指示灯是否正常。2）熔断器是否完好。3）风机和空调是否工作正常。每月应检查1）所有接线端子的螺钉是否松动。2）导线有无因摩擦而产生的破损。3）保护电器是否正常。4）电接点处有无异常现象。5）继电器工作是否正常。6）清除柜内灰尘。每年应停电认真仔细进行一次大检
6、查。检查紧固螺钉有无松动；对VFD房散热器和电动机的空气过滤器进行除尘；转动部件的润滑；保护电路和继电器的检查；照明灯具的更换；电缆绝缘的检查；彻底清除房内灰尘等等。4、启动和操作4.1综合柜本柜内有控制系统的24V直流稳压单元、中间继电器、对地绝缘检测设备、为控制系统中其他单元提供24V电源的断路器等构成。本柜可完成的功能有：系统工艺流程控制。给各用电单元提供24V直流稳压电源，房内超温报警，电气传动系统的故障报警综合及声光信号。该柜是本系统内电气传动系统的逻辑控制中心。这些工作是由继电器完成的。如果要启动系统，首先要合上本柜电源及其他单元需要的电源，下面是功能介绍。断路器的合闸顺序为：合Q
7、l,Q2,Q3o此时柜门上的24V指示灯应亮。当系统工作在正常方式时(司钻台上的开关位置打到正常位置)，合上Q4,然后依次合本柜24V电源，司钻台220V电源，司钻台24V电源，以及电机风机联锁断路器。此时，一切就绪后，系统运行。4.3 司钻电控台司钻通过操作司钻台上的转换开关、给定手轮和按钮等可以控制一号、二号泥浆泵及喷淋注油泵的各种工况，以及在紧急情况下跳开进线柜主开关。在运行泥浆泵电机之前，应该进线柜并且主开关运行，且系统没有故障。司钻台上的仪表反映为：高负荷灯、故障灯和警告灯灭。如果以上指示正常，就可以进行以下操作。4.4 变频柜变频柜分一号泥浆泵变频柜、二号泥浆泵变频柜。在开机之前，
8、检查所有的接线有无松动，若正常，合上控制电源断路器，此时如果一切正常，司钻便可按正常操作使用该柜。停机时，只需断开该柜的主断路器即可。5、系统运行5.1 综合柜5J1概述该柜是VFR房内各柜与外界联络的枢纽站。通过柜内继电器等对信号集中处理及传递后，分散到系统各部分中去。柜内还有DC24V电源单元，房内温度控制器单元等。5J.2主要单元介绍(1)DC24V电源单元该单元主要由变压器、整流块、电容等构成，为本柜、司钻台、变频柜提供直流电源。(2)事故警告单元该单元主要由温度继电器、继电器、电铃等构成。对各种事故信号、警告信号进行处理，并发出声光报警。(3)操作处理单元该单元主要由继电器构成，对来
9、自司钻台的操作信号进行处理，并送到有关各柜，满足钻井工况要求。(4)温度控制器单元该单元用于设定房内温度，控制房内温度。5.2 司钻电控台5.2.1 概述司钻台的面板上装的主要是可供司钻操作的按钮、功能选择开关、给定手轮等。司钻台箱体里有一块电器安装板，上面装有电器元件。箱体后下方有一块插座安装板，装有与外界连接的电缆插座。5.2.2 主要技术参数(1)防爆标志：Expnib11AT4o(2)使用环境：a.海洋钻井平台b.环境温度：-25+50。(3) 电源：DC24V(加热器AC220V,50HZ或60Hz)。(4)功率：不超过200W。(5)运行正压范围：11OPa2kPa。(6)流量：不
10、小于0.1立方米/分钟。(7)换气量：开机前换气不小于1400Lo(8)换气时间：开机前换气时间不小于720S。5.2.3 防爆结构要点(1)电气自动控制装置保证：通过换气已将电控台内原有空气置换，爆炸性混合物浓度降至低于爆炸下限之后，电控台才能投入运行。运行过程中正压值维持在IIOPa2kPa之间，当低于运行下限IlOPa时，发出声光报警信号。(2)外壳和结构和密封垫圈保证正压外壳防护等级不低于IP44o(3)限制外壳和内部部件最高表面温度不超过130。5.2.4 4安装注意事项(1)检查电控台在运输中是否受损。(2)检查电控台所有螺栓固定是否松动。(3)检查技术参数、外型尺寸是否符合要求。
11、(4)检查密封垫圈、电器元件、风路元件是否良好，各警告牌、标志牌是否完整。(5)通入正压系统的保护气体应是洁净、安全、干燥的空气。5.2.5 5操作运行和使用维护(1)操作过程a.断掉电控房给司钻电控台风压开关供电的断路器。b.关闭电控台门。c.打开通入电控台气阀，调节减压阀，使其不超过20KPa,台内压力保持IIOPa以上，2kPa以下，进入“换气”阶段。(注意调整排气阀门，使内部压力不大于20KPa)od.“换气”阶段持续12min后，给风压开关送电。e.当“换气”结束，进入“正压运行”后，通过正压联锁送来运行电源，这时可操作1#泥浆泵、2#泥浆泵、绞车和转盘。当遇到阴雨潮湿天气时，可打开
12、加热器。f.当正压值低于IlOPa,如果此时正在开机，则声光报警；此时注意调节减压阀，使内部压力达到5.1.3条件后解除声光报警，如果没有气源，则必须断电。如果此时没有开机或关机，则会与开机电源联锁，如再次运行，需重复前述换气操作。(2)使用维护中应注意a.电控台投入运行后，应定期维护、检查、修理，保证电气、风路的控制检测信号、联锁功能、正压系统的密封状况处于良好技术状态。注意：”先断电后开门！”b.用户不得随意变更防爆结构及内部元器件。c.排气口应设置在非爆炸危险场所。d.电控台内不得有未经联锁控制的电源线引入。e.注意：“先断电后插拔电缆插头！”5.2.6各单元介绍(1)门板门板上装有供司
13、钻操作的按钮，功能开关、手轮等。在门板的左上方有一个用有机玻璃罩罩起来的红按钮，在紧急情况下，司钻按下它可使各变频柜停止工作。一般情况下请不要按它。音响解除开关具有自复位功能。当设备发生故障或司钻操作有误时，司钻台会声光报警，司钻如果认为有必要解除报警声，可操作它。此后仅有报警灯光，无报警声音。在门板的最下方有2个给定手轮，。（2）电器安装板打开箱门，就可以看见安装在箱体后部的电器安装板。安装板的上方装有断路器，下方装有二排接线端子，另外还有一个电铃，一个风压开关，一个加热器和控制它与加热器的一个开关。风压开关是检测司钻台内外压力差的。当给司钻台通稍大于1个大气压的干燥压缩空气，使台内为正压时
14、，司钻台可正常工作。当遇到阴雨潮湿的天气时，可打开加热器，使司钻台内保持干燥。5.3.7维护因为司钻房安装在露天，里面装的又是精密的电子元器件，因此一定要注意维护。每隔一段时间，应检查司钻台的密封情况，电器元件的锈蚀情况，发现问题，尽快排除。5.3变频柜5.3.1 概述变频柜由整流柜和逆变柜构成。变频调速中主要含有：整流单元、逆变器、电机连接板，在柜门上还有参数设定单元CDP312R5.3.2 主要单元介绍（1）主回路给异步电动机提供调压调频的电力变换部分，称为主回路。主回路由三部分构成，将工频电源变换为直流的“整流器部分”，以及将直流功率变换为交流功率的“逆变器部分”。1）整流器部分：采用二
