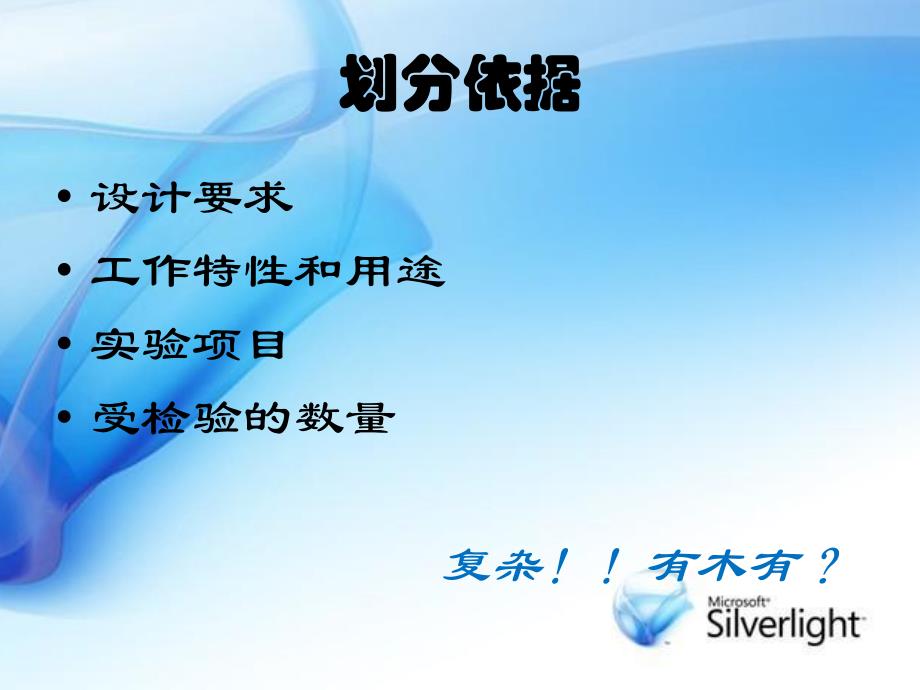

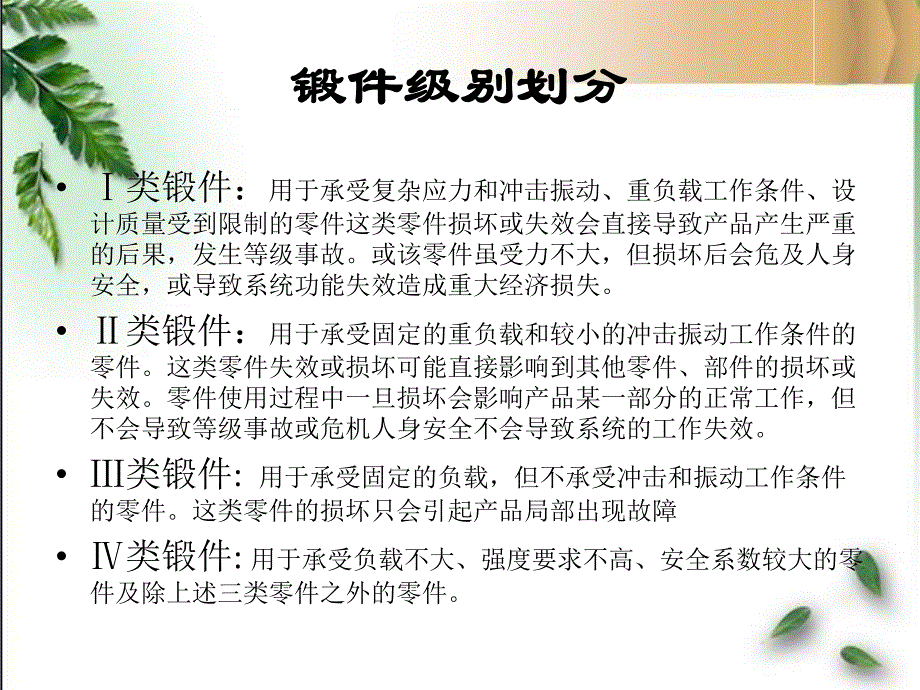

1、锻件级别划分划分依据 设计要求 工作特性和用途 实验项目 受检验的数量 复杂！有木有？锻件级别划分锻件级别划分 类锻件：用于承受复杂应力和冲击振动、重负载工作条件、设计质量受到限制的零件这类零件损坏或失效会直接导致产品产生严重的后果，发生等级事故。或该零件虽受力不大，但损坏后会危及人身安全，或导致系统功能失效造成重大经济损失。类锻件：用于承受固定的重负载和较小的冲击振动工作条件的零件。这类零件失效或损坏可能直接影响到其他零件、部件的损坏或失效。零件使用过程中一旦损坏会影响产品某一部分的正常工作，但不会导致等级事故或危机人身安全不会导致系统的工作失效。类锻件:用于承受固定的负载，但不承受冲击和振
2、动工作条件的零件。这类零件的损坏只会引起产品局部出现故障 类锻件:用于承受负载不大、强度要求不高、安全系数较大的零件及除上述三类零件之外的零件。一级锻件举例图片二级锻件举例图片三级锻件举例图片四级锻件举例图片锻件的检测要求锻件分为、四个级别l级锻件仅适用于公称厚度小于或等于100mm的20、35、16Mn钢锻件.级锻件要逐件检验硬度HBW；l 级锻件要同冶炼号、同炉热处理的锻件组成一批、每批抽检一件做拉伸和冲击；l 级锻件要同冶炼号、同炉热处理的锻件组成一批、每批抽检一件做拉伸和冲击，并且逐件做超声检验；l 级锻件要逐件检验拉伸和冲击，并且逐件做超声检验。锻件检测项目锻件中常见的缺陷锻件中常见
3、的缺陷 锁孔 缩松 夹杂物铸锭中缺陷引起的缺陷 裂纹 折叠：热金属的突出部位被压折并嵌入锻件表面姓陈的缺陷 白点：刚锻件中由于氢的存在产生的小裂纹成为白点锻造及热处理产生的缺陷类型不同检验项目不同材料 一般钢锻件在预备热处理状态取样经规定的热处理后，检验机械性能、断口、晶粒度等。奥氏体钢、高温合金、铝合金、镁合金、铜合金锻件，是在最终热处理状态的锻件上直接取样，检验机械性能。一般钢件，只做常温拉力、冲击两项试验。高温合金锻件要做高温性能试验 对高温合金、铝合金、镁合金、铜合金锻件，一般不做冲击试验。对奥氏体钢高温合金锻件，一般不做断口检验。对合金结构钢锻件要做本质晶粒度检验。锻件的超声检测验收标准按下表的规定超声检测质量等级超声检测质量等级.经热 处 理 后成品锻件的力学性能应符下面的规定 Thats all谢谢！
