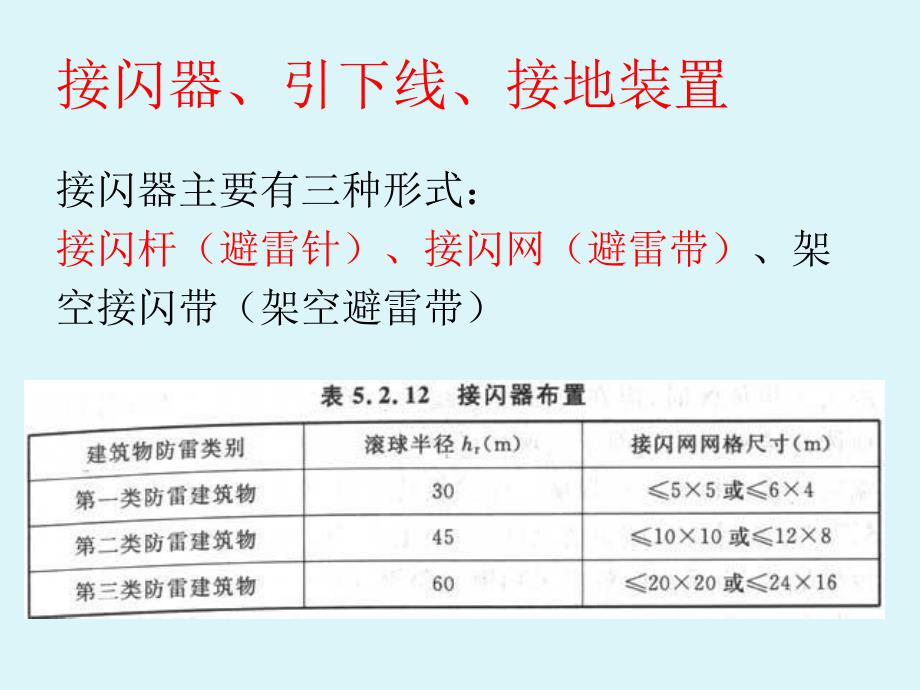

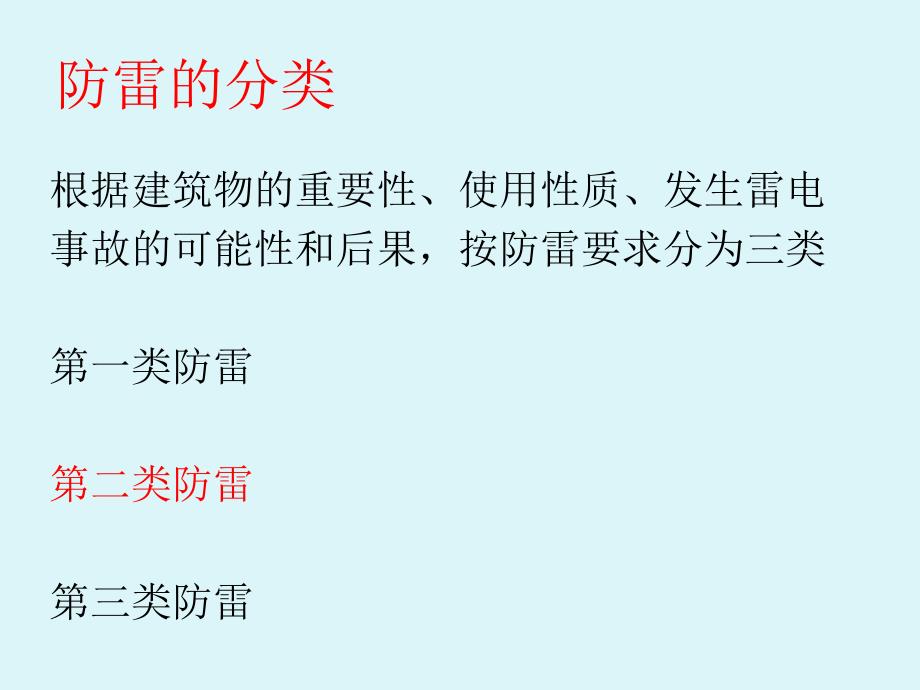

1、防雷的分类根据建筑物的重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类第一类防雷第二类防雷第三类防雷接闪器、引下线、接地装置接闪器主要有三种形式：接闪杆（避雷针）、接闪网（避雷带）、架空接闪带（架空避雷带）滚球法确定接闪器的保护范围：基站的天线必须设置于直击雷防护区（LPZOB）区内。（基站包括移动通信（GSM、CDMA）基站、800MHz集群通信基站、无线寻呼基站、小灵通、数字微波通信站及其他无线通信站等）防侧击雷：引下线不应少于2根，并应沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不应大18m。当建筑物的跨度较大，无法在跨距中间设引下线时，应在跨距端设引下线并减小
2、其他引下线的间距，引下线的平均间距不应大于18m。第二类防雷引下线的布置：引下线不应少于2根，并应沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不应大18m。当建筑物的跨度较大，无法在跨距中间设引下线时，应在跨距端设引下线并减小其他引下线的间距，引下线的平均间距不应大于18m。第二类防雷接地装置布置：接地电阻：接地体的电位U和注入电流之比 RgU/I 被定义为接地体的接地电阻。接地电阻测试：各种电气装置要求的接地电阻值:（单位:）一类防雷建筑物:R=10(工频)R=10(冲击)二类防雷建筑物:R=10(工频)R=10(冲击)电源中性点接地:R=4电子设备接地:R=4 电子设备与建筑防雷
3、接地共用接地网时:R=1 建筑防雷接地、交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻值必须按接入设备中要求的最小值确定。10350s波形为直击雷波形820s波形为感应雷波形T=0.02s820s10350s防雷击电磁脉冲防雷击电磁脉冲防雷击电磁脉冲措施：一 屏蔽及合理布线二 等电位连接三 安装电涌保护器（SPD）设备的耐冲电压：电源线路的浪涌保护器标称放电电流：电涌保护器主要参数：标称放电电流 60KA，30KA，20KA。标称放电电流下的电压保护水平 2.5KV，1.5KV。电涌保护器选择及安装：在电气接地装置与防雷接地装置共用或相连的情况下，应在低压电源线
4、路引入的总配电箱、配电柜处装设级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于25kV。每一保护模式的冲击电流值，当无法确定时应取等于或大于125kA。当Yyn0型或Dyn11型接线的配电变压器设在本建筑物内或附设于外墙处时，应在变压器高压侧装设避雷器；在低压侧的配电屏上，当有线路引出本建筑物至其他有独自敷设接地装置的配电装置时，应在母线上装设级试验的电涌保护器，电涌保护器每一保护模式的冲击电流值，当无法确定时冲击电流应取等于或大于125kA；当无线路引出本建筑物时，应在母线上装设级试验的电涌保护器，电涌保护器每一保护模式的标称放电电流值应等于或大于5kA。电涌保护器的电压保护水平值应小于或等于25kV。
