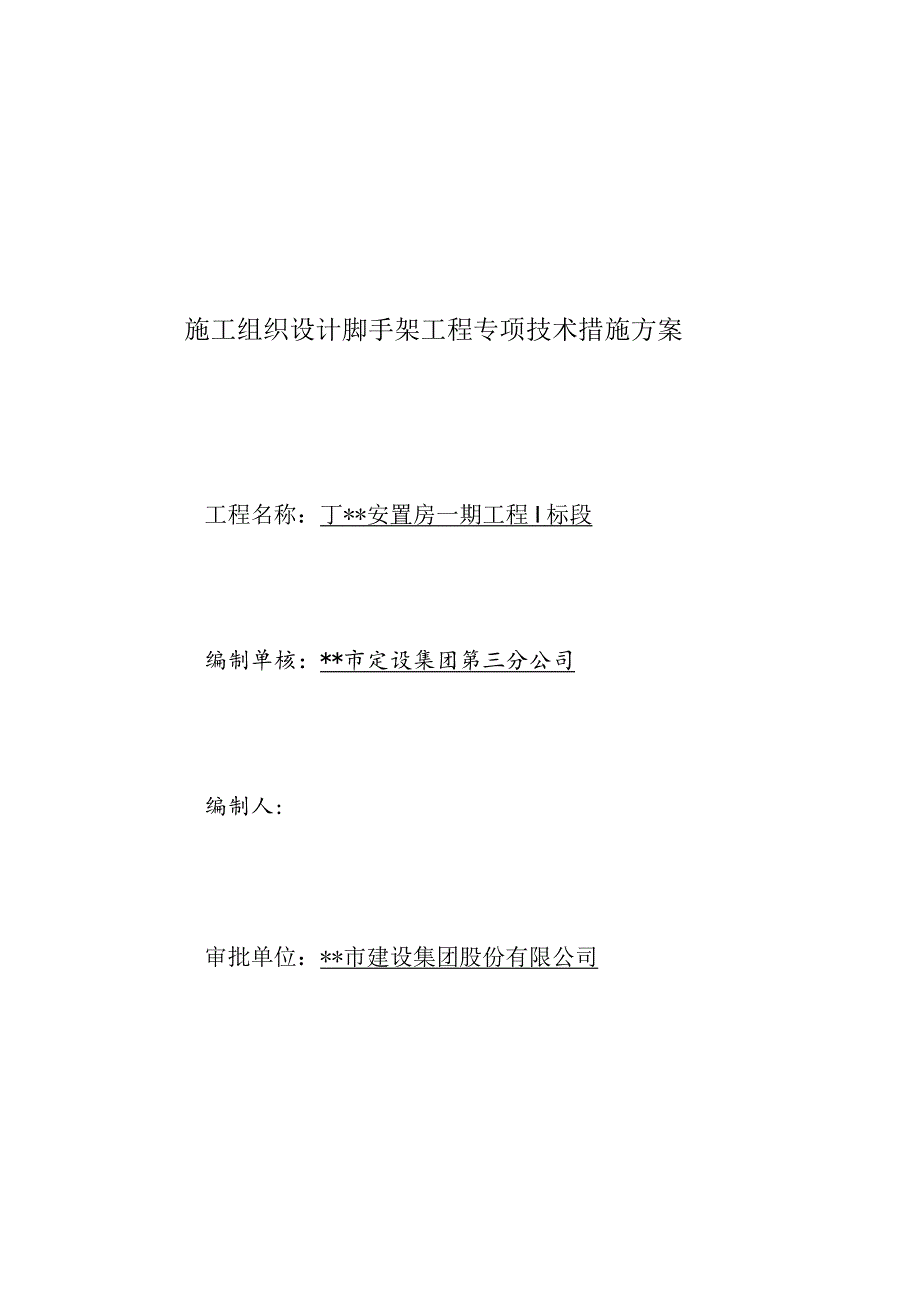

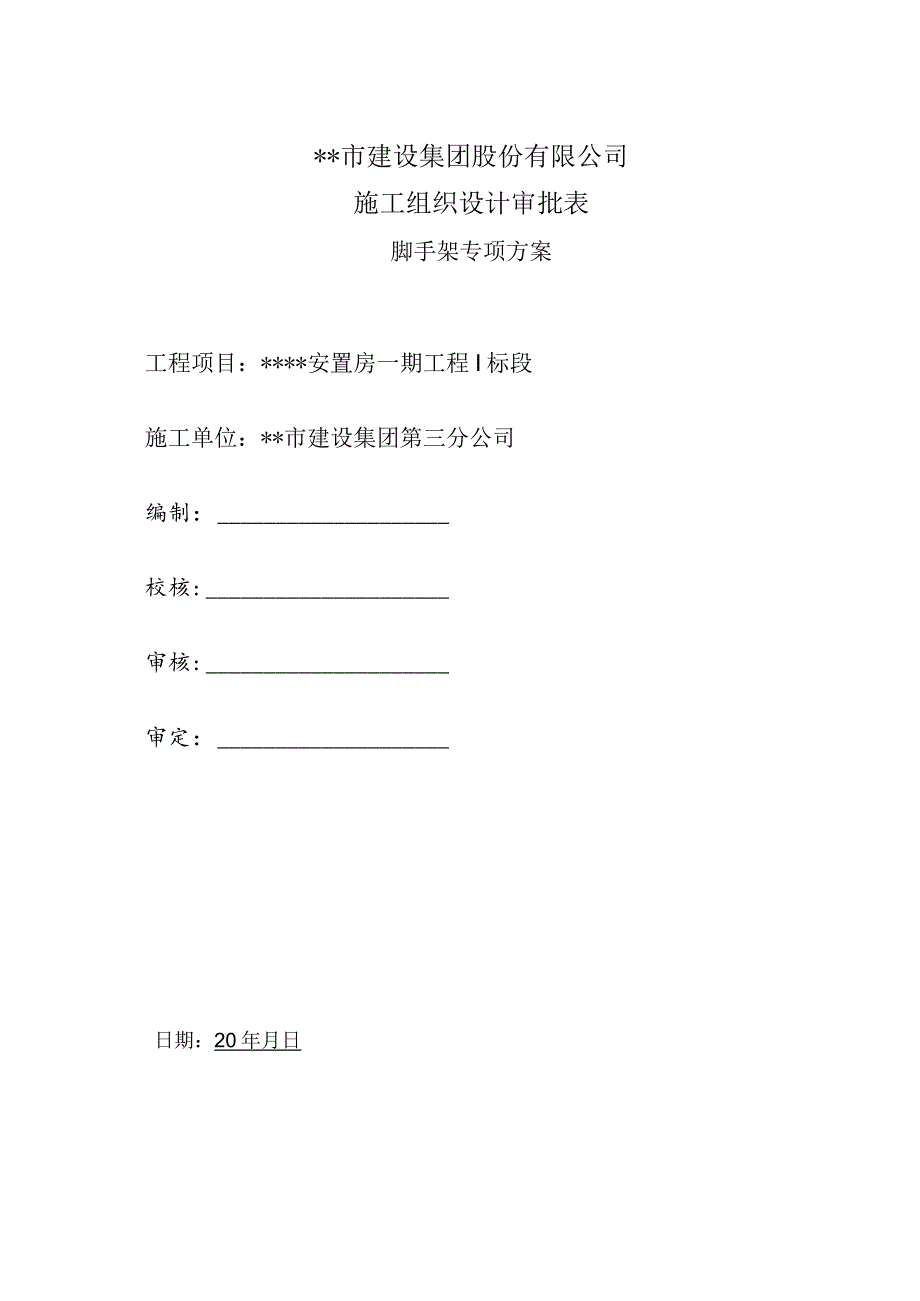

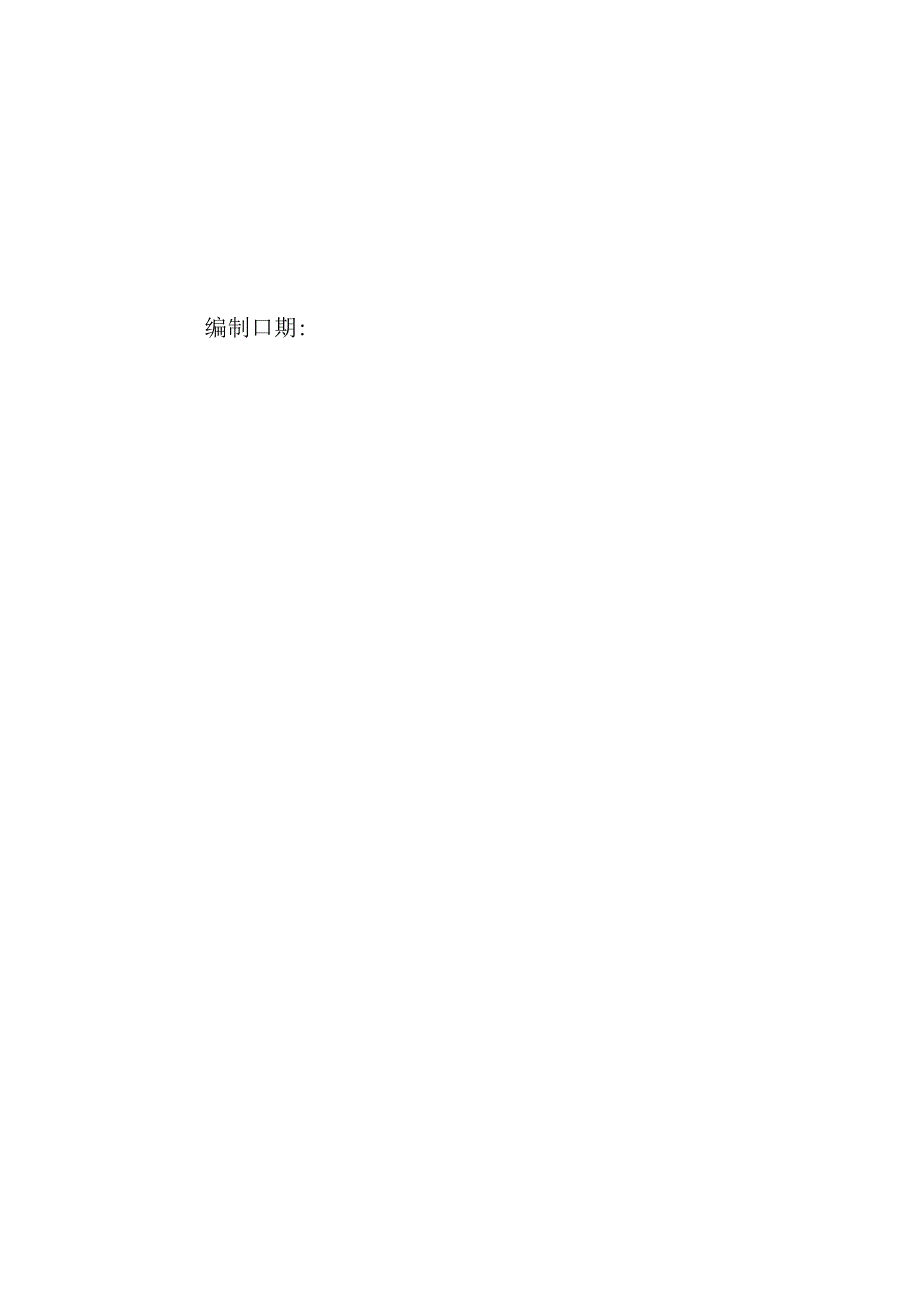

1、施工组织设计脚手架工程专项技术措施方案工程名称：丁*安置房一期工程I标段编制单核：*市定设集团第三分公司编制人:审批单位：*市建设集团股份有限公司编制口期:*市建设集团股份有限公司施工组织设计审批表脚手架专项方案工程项目：*安置房一期工程I标段施工单位：*市建设集团第三分公司编制：校核:审核:审定：日期：20年月日*安置房一期工程I标段脚手架安全技术方案一、工程概况*安置房一期工程1标段项目位于*西路西侧，地块北侧为规划道路，地下有一个一层地下室，地下层为地下车库及设备用房等，地上建筑由5幢11层住宅楼、2幢10层住宅楼、1层1#、3#变电所等单体组成，总建筑面积55513.88平方米，其中地
2、下建筑面积13105.97平方米，最大建筑高度32.70米，上部建筑耐火等级为二级，地下室耐火等级为一级，建筑抗震设防烈度为6度，本工程0.000相对于黄海高程绝对标高为5.100M（1#楼、2#楼为5.300M）O各楼层层高：地下室层高3.9M。住宅楼层高2.8M。1#楼为11层框架剪力墙结构，建筑总高度35.9米，平面为矩形，长度约48米，宽度约ILI米。底层层高3.15,二至十一层高均为2.8米。采用落地式外架形式，从地面至12米高度位置采用双立杆。2#楼为11层框架剪力墙结构，建筑总高度35.9米，平面为矩形，长度约69.3米，宽度约12.1米。底层层高3.15,二至十一层高均为2.8
3、米。采用落地式外架形式，从地面至12米高度位置采用双立杆。3#楼为11层框架剪力墙结构，建筑总高度36.9米，平面为矩形，长度约38.2米，宽度约12.3米。自行车库层高2.5,一至十一层高均为2.8米。采用落地式外架形式，从地面至12米高度位置采用双立杆。4#楼为11层框架剪力墙结构，建筑总高度36.9米，平面为矩形，长度约52.4米，宽度约11.6米。自行车库层高2.5,一至十一层高均为2.8米。采用落地式外架形式，从地面至12米高度位置采用双立杆。5#楼为11层框架剪力墙结构，建筑总高度36.9米，平面为矩形，长度约26.4米，宽度约12.1米。自行车库层高2.5,一至十一层高均为2.8
4、米。采用落地式外架形式，从地面至12米高度位置采用双立杆。6#楼为10层框架剪力墙结构，建筑总高度34.1米，平面为矩形，长度约32.8米，宽度约11.6米。自行车库层高2.5,一至十一层高均为2.8米。采用落地式外架形式，从地面至12米高度位置采用双立杆。7#楼为10层框架剪力墙结构，建筑总高度34.1米，平面为矩形，长度约52.4米，宽度约11.6米。自行车库层高2.5,一至十一层高均为2.8米。采用落地式外架形式，从地面至12米高度位置采用双立杆。所有外架均采用扣件式钢管脚手架(内立杆离墙30OnIln),外架立杆横距1.2米、纵距1.5米，步距取L8米。在每跨30Cm和120Cm高的地
5、方设置两道护手，脚手架外围均采用密目安全网封闭；剪刀撑在立面连续设置；连墙杆均采用两步三跨一连接，架体转角处Im范围内也设拉结点。二、外架施工图1、各单体脚手架平面布置图、立面图一一见附图1-142、连墙件详图见附图153、卸料平台平面图、立面图及结点详图一一见附图16三、外架搭拆方案3 .1基础作法本工程钢管脚手架均座落于地下室顶板之上，经顶板抗冲切验算符合要求。4 .2搭设材料3. 2.1钢管本工程采用48mm,壁厚t=3.2mm钢管，其质量符合碳素结构钢(GB/T700)中Q235-A级钢的规定，其长度立杆、大横杆和斜杆的最大长度为6.5m,小横杆长度为L5m,且每根钢管的最大质量不应大
6、于25kg,表面平整光滑，无锈蚀、裂纹、分层、压痕、划道和硬弯，新用钢管有出厂合格证。搭设架子前应进行保养、除锈并统一涂色，颜色应力求环境美观，底排立杆及扫地杆均漆黄黑相间色。钢管弯曲、压扁、有裂纹或严重锈蚀应报废和禁止使用。4. 2.2扣件钢管脚手架搭设使用的扣件应根据可铸铁分类及技术条件(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造，且符合建设部钢管脚手扣件标准(GB15831)要求，有扣件生产许可证，规格与钢管匹配，采用可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5m,在螺栓拧紧扭力矩达6
7、5Nm时不得发生破坏，扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于InIn1。扣件有脆裂、变形、滑扣应报废和禁止使用。4.3.3 脚手板本工程采用竹笆板脚手板，横向编密，纵片不得少于5道，每道用双片，每块竹笆板沿纵向用宽40mm竹片两根相对夹紧，并钻眼穿钢丝扎牢；横片应一正一反，竹片宽度不得小于30mm,厚度不得小于8mm,四边端部纵横交点应钻孔并用钢丝穿过扎牢。满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效防护措施，且用不细于18#铅丝股并联绑扎不少于4点，要求绑扎牢固，交接处平整，无探头板。脚手片完好无损，破损的要及时更换。4.3.4 安全网脚手架外
8、侧必须采用建设主管部门认证合格的密目式安全网封闭，网目密度不低于2000目/100cnA网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于8mm,网体缝线不得有跳针、漏缝，缝边应均匀，不得有断纱、破洞、变形及有碍使用的编制缺陷，一张网体上不允许有一个以上的接缝，且接缝部位应端正牢固，阻燃安全网的续燃、阻燃时间均不得大于4小时。安全网应固定在脚手架外立杆里侧，不宜将网围在各杆件的外侧，且应用不小于18#铅丝张挂严密。3. 2.5连墙件采用脚手架钢管，端面焊接100mmXlOOmmX6mm的铁板，单面满焊焊接，并确保钢管与铁板的垂直度。3.3 搭设标准和顺序脚手架搭设标准：横平竖直、连接牢靠，底脚着
9、实，层层拉结，支撑挺直，通畅平坦,设施齐全、牢固。脚手架搭设顺序：在牢固的地基弹线、立杆定位摆放扫地杆一竖立杆并与扫地杆扣紧一装扫地小横杆，并与立杆和扫地杆扣紧一装第一步大横杆并与各立杆扣紧一安第一步小横杆f安第二步大横杆f安第二步小横杆f加设临时斜撑杆，上端与第二步大横杆扣紧（装设与柱连接杆后拆除）一安第三、四步大横杆和小横杆一安装二层与柱拉杆一接立杆一加设剪力撑f铺设脚手板，绑扎防护及档脚板、立挂安全网。3.4 搭设要求3. 4.1立杆间距与剪刀撑（1）钢管脚手架步距底部高度不大于2M,其余不大于1.8M,立杆纵距不大于L8M,横距不大于1.2Mo（2）架子转角处立杆间距应符合搭设要求。（
10、3）脚手架外侧设置剪刀撑，由脚手架端头开始按水平距离不超过9M设置一排剪刀撑，剪刀撑杆件与地面成45。60。角，自下而上、左右连续设置。设置时与其他杆件的交叉点应互相连接（绑扎），并应延伸到顶部大横杆以上。（4）严禁搭设单排脚手架。3.4.2小横杆设置（1）外架按立杆与大横杆交点处设置小横杆，两端固定在立杆，确保安全受力。（2）小横杆应设置在大横杆的下方。（3）小横杆两端各伸出立杆净长度不少于IOCm并应尽量保持一致。3.4.3杆件连接（1）钢管脚手架立杆必须采用对接，大横杆可以对接和搭接，剪刀撑和其他杆件采用搭接，搭接长度不小于IOoCm,且不少于三只扣件紧固。（2）相邻杆件搭接、对接必须错
11、开一个档距，同一平面上的接头不得超过50%。3.4.4架体内封闭（1）脚手架的架体里立杆距墙体净距一般不大于20cm,如大于20Cm的必须铺设站人片，站人片设置平整牢固。（2）脚手架施工层里立杆与建筑物之间应进行封闭。（3）施工层以下外架每隔3步以及底部应用密目网或其他措施进行封闭。3.4.5安全挡板通道口及靠近建筑物的露天作业场地要搭设完全挡板，通道口挡板需向两侧各伸出1M,向外伸出3M。3.5其它部位搭设3.5.1斜道搭设（1）外脚手架应设置上下走人斜道，附着搭设在脚手架的外侧，不得悬挑。斜道的设置应为来回上折形，坡度不大于1：3,宽度不小于1M,转角处平台面积不小于3mjo斜道立杆应单独
12、设置，不得借用脚手立杆，并应在垂直方向和水平方向每隔一步或一个纵距设一连接。（2）斜道两侧及转角平台外围均应设1.2M高防护栏杆和30cm高踢脚杆，并用合格的密目式安全网封闭。（3）斜道侧面及平台外侧应设置剪刀撑。（4）斜道脚手片应采用横铺，每隔2030Cnl设一防滑条，防滑条宜采用50X7Onlin方木，并用多道铅丝绑扎牢固。（5）外架与各楼层之间应设置进出通道，坡度不大于1：3,宽度不小于IM,通道宜采用木板铺设，两边设1.2M高防护栏杆和30CnI高踢脚杆，并固定牢固。(6)斜道和进出通道的栏杆、踢脚杆统一漆黄黑相间色。3. 5.2防护栏杆搭设脚手架外侧自第二步起必须设1.2M高同材质的
13、防护栏杆和30cm高踢脚杆，顶排防护栏不少于2道，高度分别为0.9M和1.3M。脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2M高的防护栏杆和30cm高踢脚杆。4. 5.3卸/出料平台搭设(1)外脚手架卸/出料平台和井架卸/出料平台设计计算书详见附录。(2)吊物卸料平台、井架卸料平台按照设计方案搭设，与脚手架、井架断开，有单独的支撑系统。(3)卸料平台要求采用厚4cm以上木板统一铺设，并设有防滑条。外架吊物卸料平台应采用型钢做支撑，预埋在建筑物内，不得采用钢管搭设。井架卸料平台可以由钢管从基础上搭设，但基础必须采用碎，地立杆垫型钢或木板。(4)吊物卸料平台设置限载牌。(5)卸
14、料平台临边防护到位，设置L2M高防护栏杆和30Cln踢脚杆，四周采用密目式安全网封闭。3. 6与建筑物拉结(1)脚手架与建筑物按水平方向不大于7M,垂直方向不大于4M设一拉结点，拉结点在转角和顶部处加密，即在转角IM以内范围按垂直方向不大于4M设一拉结点，顶部80Cm以内范围按水平方向不大于7M设一拉结点；(2)钢管外架拉结点应刚性拉结，拉结点应保证牢固，防止其移动变形，且尽量设置在外架大、小横杆接点处；(3)外墙装饰阶段拉结点也须满足要求，确因施工需要需除去原拉结点时，必须重新补设可靠、有效的临时拉结，以确保外架安全可靠；(4)连墙杆宜优先采用菱形布置，也可采用方形、矩形布置；(5)拉结点或
