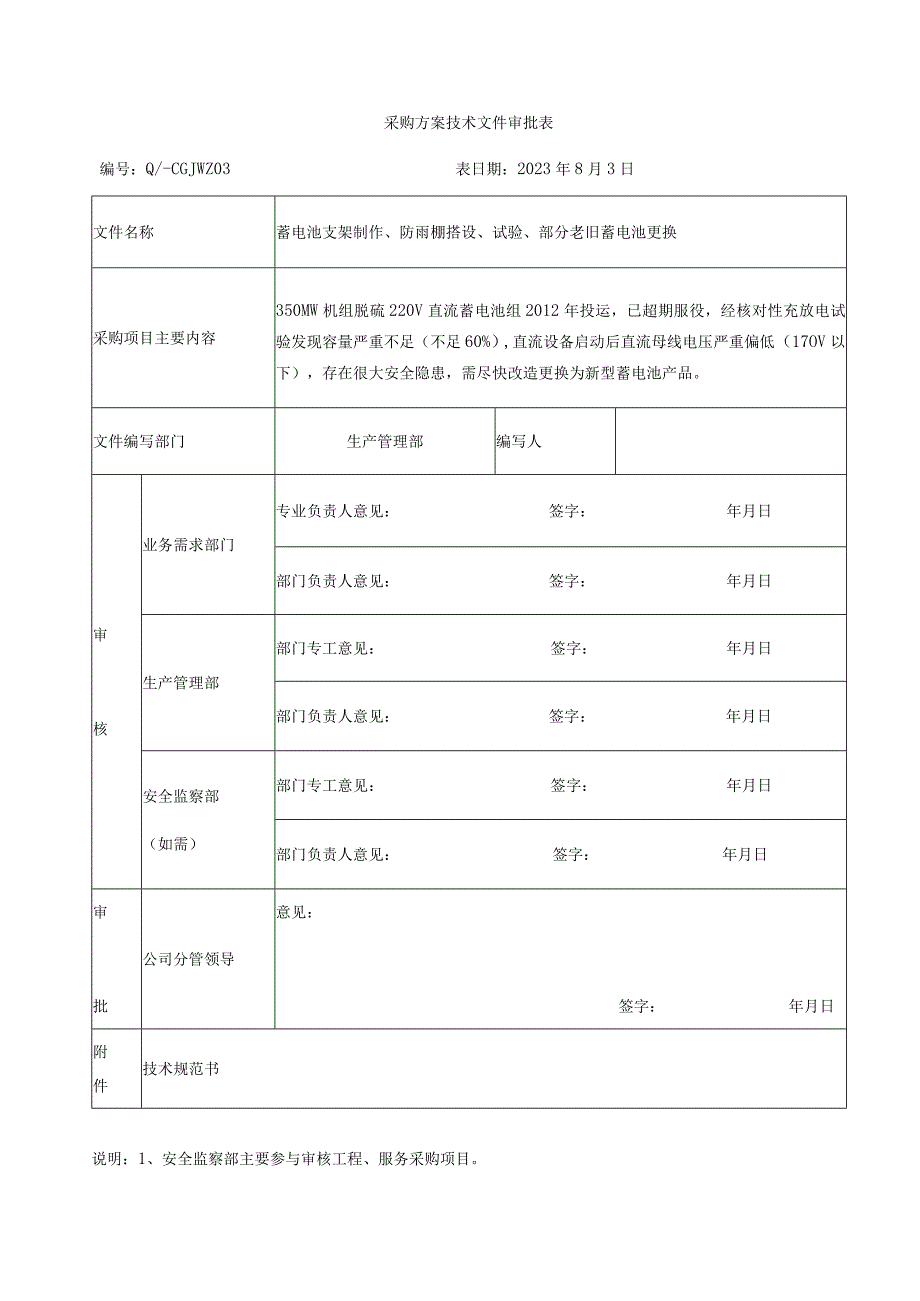

1、采购方案技术文件审批表文件名称蓄电池支架制作、防雨棚搭设、试验、部分老旧蓄电池更换采购项目主要内容350MW机组脱硫220V直流蓄电池组2012年投运，已超期服役，经核对性充放电试验发现容量严重不足（不足60%）,直流设备启动后直流母线电压严重偏低（17OV以下），存在很大安全隐患，需尽快改造更换为新型蓄电池产品。文件编写部门生产管理部编写人审核业务需求部门专业负责人意见：签字：年月日部门负责人意见：签字：年月日生产管理部部门专工意见：签字：年月日部门负责人意见：签字：年月日安全监察部（如需）部门专工意见：签字：年月日部门负责人意见：签字：年月日审批公司分管领导意见：签字：年月日附件技术规范书

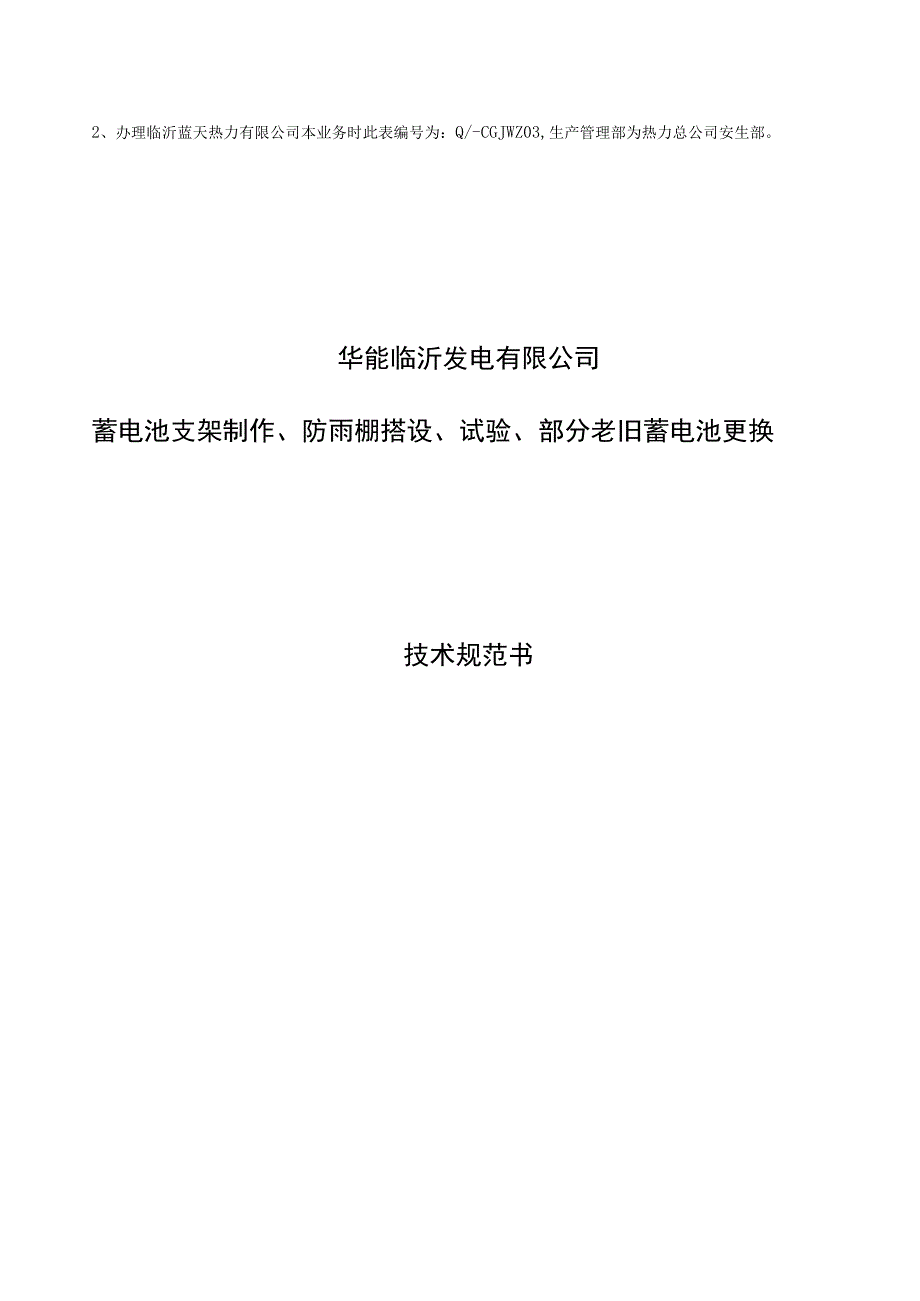

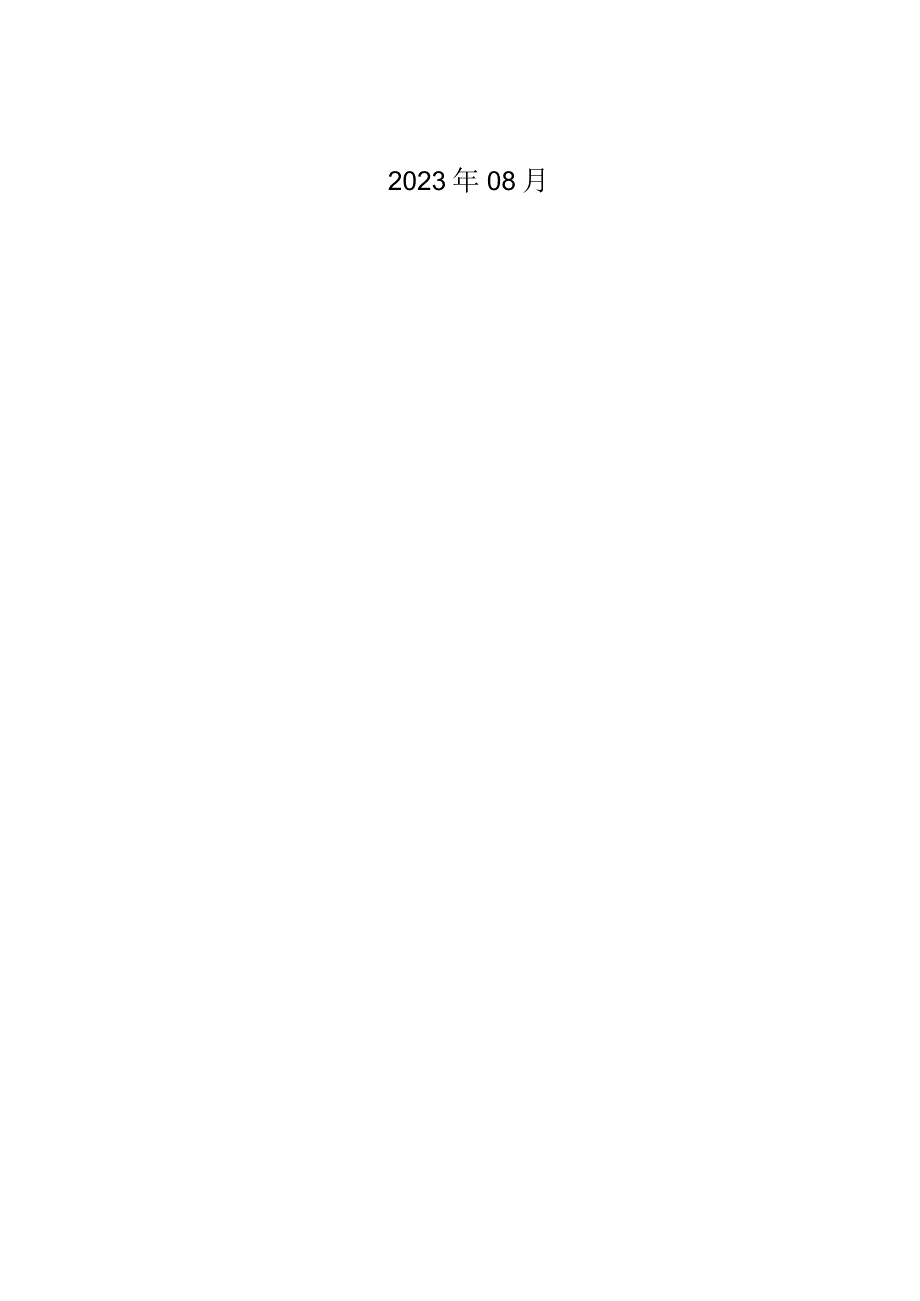

2、编号：Q/-CGJWZ03表日期：2023年8月3日说明：1、安全监察部主要参与审核工程、服务采购项目。2、办理临沂蓝天热力有限公司本业务时此表编号为：Q/-CGJWZ03,生产管理部为热力总公司安生部。华能临沂发电有限公司蓄电池支架制作、防雨棚搭设、试验、部分老旧蓄电池更换技术规范书2023年08月1总则1.1本规范书适用于华能临沂发电有限公司350MW机组脱硫用OV直流蓄电池支架制作、防雨棚搭设、试验、部分老旧蓄电池更换项目,它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。投标产品应有良好的使用业绩，业绩应是供应商采用的投标产品，而不只是其技术支持方、母公司或合作方的，并在
3、投标文件中详细说明投标产品的具体业绩、材料、工艺特点等。1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供应商应保证提供符合本规范书和IEC、中国国家标准及有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。1.3设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供应商应保证采购人不承担有关设备专利的一切责任。1.4如果供应商没有以书面形式对本规范书的条文提出异议，则意味着供应商提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对技术规
4、范书的意见和同技术规范书的差异”为标题的专门章节中加以详细描述。1. 5本技术规范书所使用的标准如遇与供应商所执行的标准不一致时，按照技术要求高的条文所在标准执行。1.6 在签定合同之后，采购人有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由招、投标双方共同商定。1.7 供应商对提供的产品负有全责，即包括分包（或采购）的产品。1.8 供应商提供的蓄电池必须是先进可靠、技术成熟的产品，并已有成功运行经验的成套产品。供应商需提供2020年1月1日（以合同签订日期为准）以来，20OAh蓄电池组安全运行的业绩不少于3个。所提供的业绩表中应详细说明投标设备使用的情况，包括工程项目、投运
5、时间、运行情况、使用单位证明及联系人并提供合同关键页复印件，所提供材料及业绩证明等应真实有效，如弄虚作假将拉入不良供应商名单。1.9 本技术规范书经招、投标双方确认后作为合同的技术附件，与合同正文具有同等法律效力。1.10 本技术规范书未尽事宜，由招、投标双方协商解决。2标准及基本要求2.1 执行标准及规范供应商提供的产品必须满足最新版本的如下国家标准和电力行业标准，但不限于此:GB2900.11蓄电池名词术语GB13337.1固定型防酸式铅酸蓄电池技术条件JISC8707阴极吸收式密封固定型铅酸蓄电池GB50660大中型火力发电厂设计规范GB50217电力工程电缆设计规范DL/T637阀控式
6、密封铅酸蓄电池订货技术条件DL/T5044电力工程直流系统设计技术规程2. 2设备运行环境条件2. 2.1主要气象条件温度范围:-10-45oC;海拔高度:1000m;地震基本烈度：场地地震基本烈度为7度（按8度设防）。蓄电池安装地点：350MW机组脱硫蓄电池室3工程概况我厂350MV机组脱硫直流室蓄电池组正负极电压偏差大，部分蓄电池老化、漏液,需按照原设计方式采购新电池进行更换，本次采购蓄电池1组，采用浮、均充电运行方式，用于机组控制、保护、事故照明、动力、分合闸操作及其他直流电源。蓄电池为浮充电运行方式的电站型，包括直流充放电仪（电流150A）一台。4技术要求4.1 设备主要参数1. 1.
7、1设备性能应满足电厂海拔要求；4. 1.2单体电池额定电压：2V,蓄电池寿命不低于10年；5. 1.3单体电池浮充电电压：2.232.27V；6. 1.4单体电池均衡充电电压：2.3252.35V；7. 1.5放电终止电压：1.87V；8. 1.6每月自放电率：3%;9. 1.7密封反应效率：297%；10. 1.8电池开路电压差：30mV;11. 1.9蓄电池安全开阀压力在1049kPa,闭阀压力在1IOkPa；12. 1.10蓄电池间连接板电阻：l10-5;13. 1.11正极板厚度：24.5mm,应与其寿命相适应；14. 1.12负极板厚度：23.5mm,应与其寿命相适应；4.2 技术性
8、能要求4.2.1阀控式密封铅酸蓄电池1组,每组104块,输出电压为220V,额定容量为200Ah,每组104只。4.2.2蓄电池的工作环境蓄电池在环境温度T（TC+45条件下应能正常使用（推荐使用的温度为530）o使用寿命不小于10年。蓄电池正常使用时保持气密和液密状态，当内部气压超过预定值时，安全阀自动开启，释放气体，当内部气压降低后安全阀自动闭合，同时防止外部空气进入蓄电池内部，使其密封。蓄电池在使用寿命期间，正常使用情况下无需补加电解液。4.2.3蓄电池结构4.2.3.1一般结构：蓄电池由正极板、负极板、隔板、槽、盖、安全阀、汇流条、端子、电解液等组成。蓄电池结构应保证在使用寿命期间，不
9、得渗漏电解液。4.2.3.2蓄电池的槽、盖、安全阀，极柱封口剂等材料具有阻燃性。其中蓄电池的槽、盖、安全阀等应采用进口产品。4.2.3.3蓄电池外壳无变形，裂纹及污迹，极性正确；正负极性及端子有明显标志，便于用螺栓连接；留有连接检测装置的接线端子。4.2.3.4蓄电池间接线板、终端接头选用导电性能优良的材料，并具有防腐蚀措施。4.2.4蓄电池组中各蓄电池的开路电压最大最小电压差值不得超过O.03Vo4.2.5蓄电池间的连接条电压降应不大于8mV,连接条应能承受大电流放电的能力。电池组间互连接线板应绝缘，终端电池提供外接铜芯电缆的接线板。200Ah蓄电池组接线板应至少能压接4根1x150电缆。4
10、.2.6气密性：蓄电池除安全阀外，应能承受50kPa的正压或负压而不破裂、不开胶,压力释放后壳体无残余变形。4.2.7安全阀动作：蓄电池在使用期间安全阀应自动开启闭合，闭阀压力应在IkPalOkPa范围内，开阀压力应在IOkPa49kPa范围内。4.2.8蓄电池组容量：蓄电池组按DL/T637T997中规定的方法试验，1Oh率容量应在第一次循环不低于0.95C10,第5次循环应达到C10,放电终止电压应不低于1.87Vo4.2.9大电流放电：蓄电池以30110电流放电后Imin,极柱不应熔断，其外观不出现异常。4.2.10荷电保持能力：蓄电池静置90天后，其荷电保持能力不低于95%。4.2.1
11、1密封反应效率：蓄电池密封反应效率应不低于99机4.2.12防爆性能：蓄电池在充电过程中，蓄电池外部遇明火时，不应内部爆炸。4.2.13蓄电池组事故冲击放电能力：蓄电池组(22OV系统)以预放电流放电Ih后,叠加冲击电流放电1次，冲击电流应符合表中规定。冲击放电时蓄电池组端电压应不低于202Vo预放电流、冲击电流标准电压V预放电流A冲击电流A每组电池数量只2IIlO81101044.2.14耐过充电能力：蓄电池用0.3110电流连续充电160h后，其外观应无明显变形及渗液。4.2.15封口剂性能:蓄电池在-30+65温度范围内，封口剂应无裂纹及溢流，密封性应符合4.2.6的规定。4.2.16供
12、应商提供蓄电池内阻值，应与实际测试的蓄电池内阻值一致，允许偏差范围为10%。蓄电池组的绝缘电阻不小于200k。4.2.17浮充蓄电池组运行电压偏差值(现场试验)：蓄电池组在正常浮充状态下运行36个月，蓄电池端电压与平均值的偏差应在0.05V内。4.2.18防酸雾性能蓄电池满足完全充电后以02110电流连续再充电4h,PH值应呈中性。4.2.19蓄电池组放电特性曲线：蓄电池组应具有IIlO充放电曲线。蓄电池组应具有2110、3110、(4110)、(5110)、(10110)放电曲线。蓄电池组应具有不同放电电流放电Ih后，叠加不同冲击电流(时间为0.5s)的特性曲线。放电电流：0、1110、21
13、10、3110、(4110)、(5110)；冲击放电电流：015110、(20110)、(25110)、(30110)注：蓄电池容量W100Ah时，冲击放电电流在025110任选6点。4.2.20供应商应提供蓄电池容量换算系数、放电特性曲线和相关参数，以便校核容量。4.2.21供应商所提供电池架应采用防腐(喷塑或镀锌)钢架组合结构，要求有足够的强度且设计美观，并留有敷设检测导线的走线槽。电池架应有抗震加固措施，按地震裂度8度设防。4.2.22电池架与电池之间需要采用绝缘胶垫或绝缘电池托盘隔开，以免电池漏液导致短路。4.2.23供应商应保证蓄电池在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。
14、4.3蓄电池的现场安装：供应商应负责蓄电池、蓄电池架以及在线监测系统的拆装。5设备要求供应商应详述招标设备的技术结构特点并填写下表：主要参数和性能指标(包括但不限于)要求值供应商保证值每月自放电率3%密封反应率97%电池开路电压差30mV蓄电池间连接板电阻l105正极板厚度24.5mm负极板厚度23.5mm蓄电池封置90天后，其荷电295%保持能力蓄电池以30110的电流放电Imin,极柱不应熔断，其外观不得出现异常满足6现场试验6.1在设备到达采购人现场时，供应商应随机提供出厂测试报告。6.2供应商应在现场对蓄电池组进行检测，包括充放电试验等，应满足国家或行业的试验标准。7供应商应提供符合本
15、次设备安装的技术方案。8供应商责任8.1 供应商负责完成蓄电池组的施工工作，包括新购蓄电池组的装卸及运输。8.2 供应商负责供货设备之间的接线，原蓄电池及蓄电池架的拆除、监测装置接线的拆接、新蓄电池及蓄电池架的安装。8.3 负责对用户人员进行技术培训工作；在设备出现故障后，供应商维修人员应在24小时内到达现场。8.4 保修期是设备投运之日起3年。保修范围为供应商所提供的设备。如在3年内发生设备质量问题，供应商负责免费处理。保修期以后，设备发生故障，供应商负责维修，只收取材料费用。8.5 合同签定后，供应商负责在1周内向采购人提供正式方案设计、接线图及有关技术参数；供应商负责在合同规定的时间内将设备（见附件）运到现场，并由招、投标双方共同验收，同时供应商向采购人提供中文使用说明书和图纸3套（包括安装、调试及维护保养等内容、合格证、出厂试验报告）。
