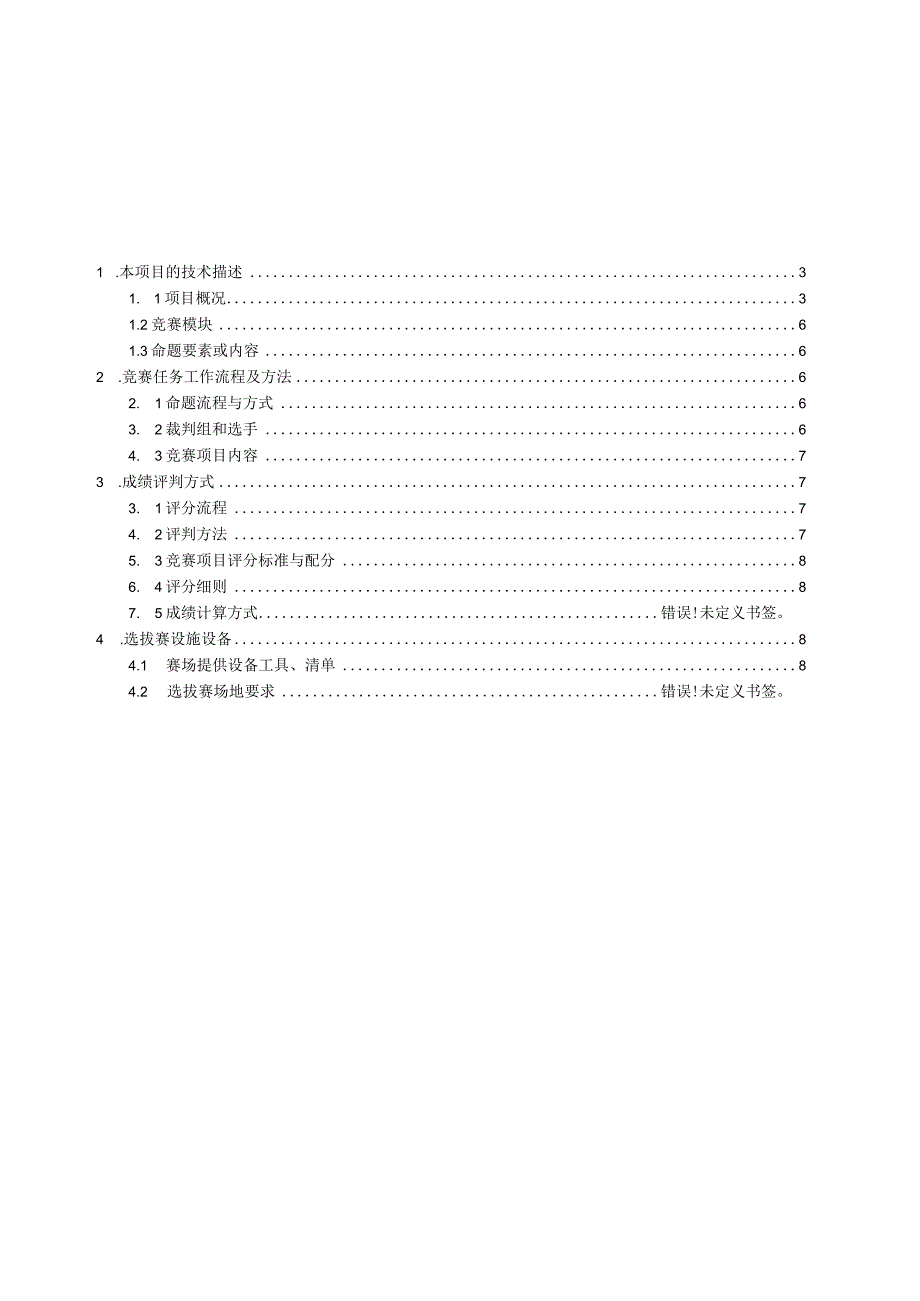

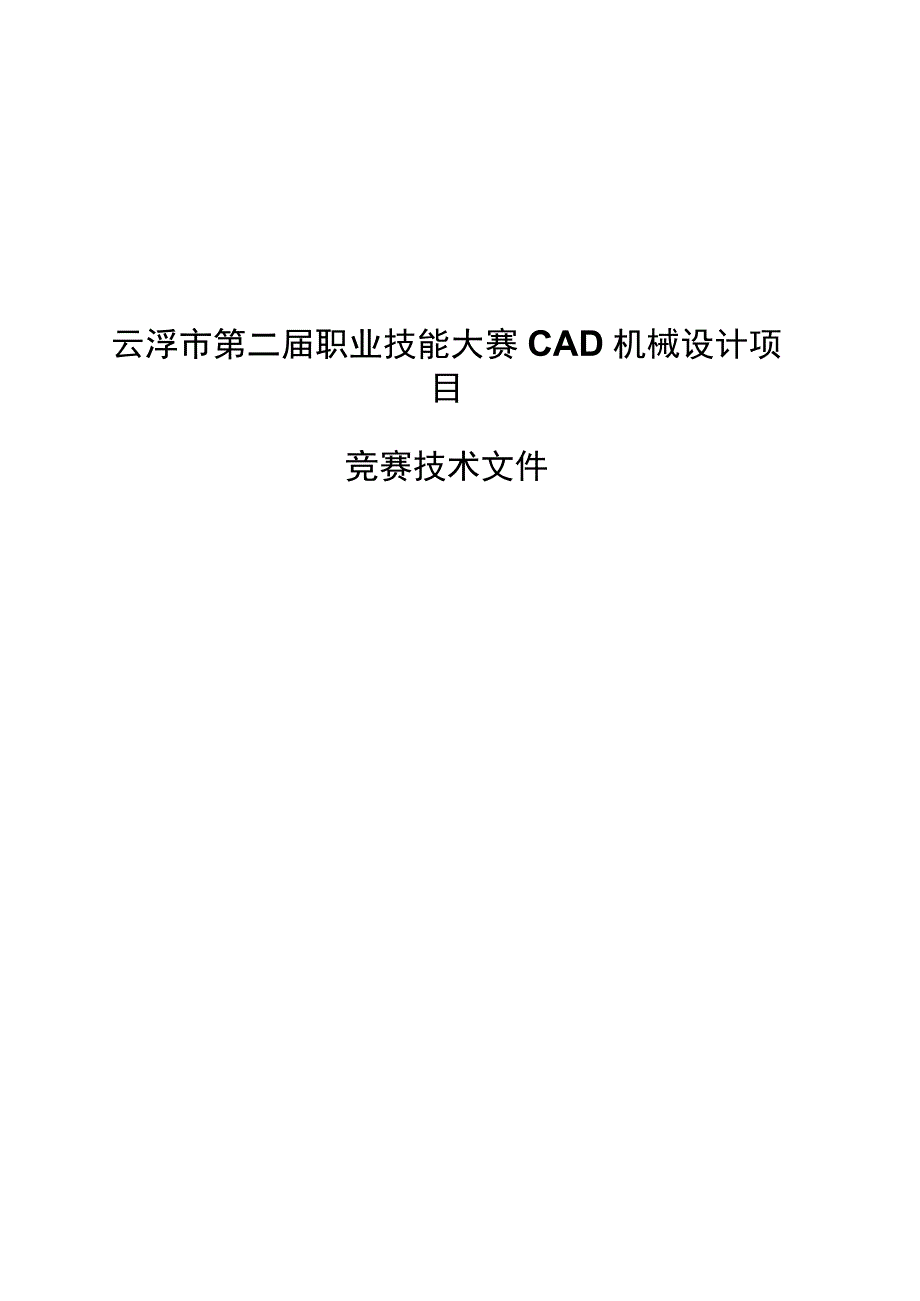

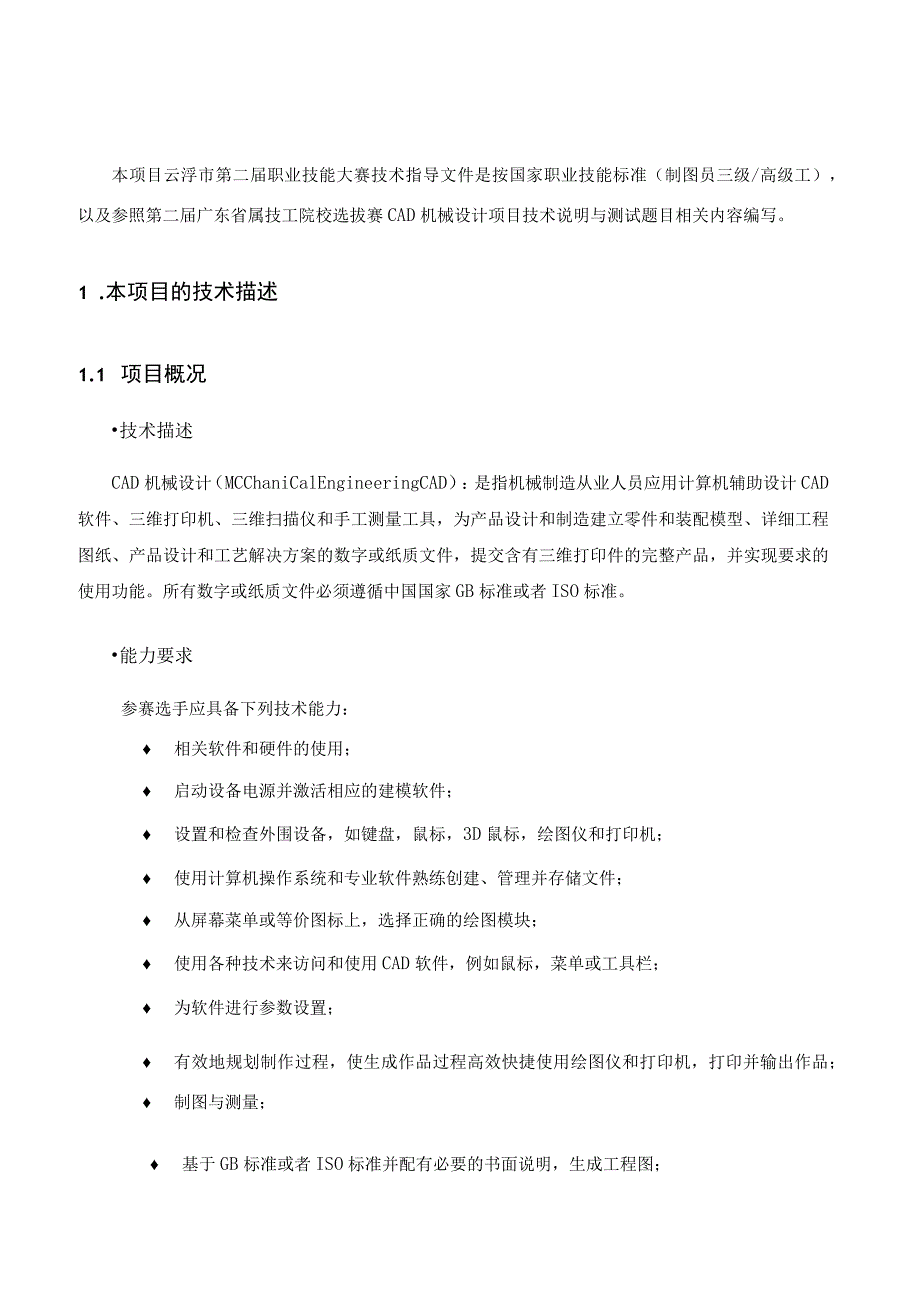

1、云浮市第二届职业技能大赛CAD机械设计项目竞赛技术文件1 .本项目的技术描述31. 1项目概况31.2竞赛模块61.3命题要素或内容62 .竞赛任务工作流程及方法62. 1命题流程与方式63. 2裁判组和选手64. 3竞赛项目内容73 .成绩评判方式73. 1评分流程74. 2评判方法75. 3竞赛项目评分标准与配分86. 4评分细则87. 5成绩计算方式错误!未定义书签。4 .选拔赛设施设备84.1 赛场提供设备工具、清单84.2 选拔赛场地要求错误!未定义书签。本项目云浮市第二届职业技能大赛技术指导文件是按国家职业技能标准(制图员三级/高级工),以及参照第二届广东省属技工院校选拔赛CAD机

2、械设计项目技术说明与测试题目相关内容编写。1 .本项目的技术描述1.1 项目概况技术描述CAD机械设计(MCChaniCalEngineeringCAD):是指机械制造从业人员应用计算机辅助设计CAD软件、三维打印机、三维扫描仪和手工测量工具,为产品设计和制造建立零件和装配模型、详细工程图纸、产品设计和工艺解决方案的数字或纸质文件,提交含有三维打印件的完整产品,并实现要求的使用功能。所有数字或纸质文件必须遵循中国国家GB标准或者ISO标准。能力要求参赛选手应具备下列技术能力: 相关软件和硬件的使用; 启动设备电源并激活相应的建模软件; 设置和检查外围设备,如键盘,鼠标,3D鼠标,绘图仪和打印机

3、; 使用计算机操作系统和专业软件熟练创建、管理并存储文件; 从屏幕菜单或等价图标上,选择正确的绘图模块; 使用各种技术来访问和使用CAD软件,例如鼠标,菜单或工具栏; 为软件进行参数设置; 有效地规划制作过程,使生成作品过程高效快捷使用绘图仪和打印机,打印并输出作品; 制图与测量; 基于GB标准或者ISO标准并配有必要的书面说明,生成工程图; 运用GB标准或者ISo标准标注基本尺寸和公差、几何尺寸和公差; 利用技术制图规则和当下流行最新版GB标准或者ISO标准; 插入书面信息,例如零件号和含有多列注释内容的明细表,这些都应符合GB标准或者ISo标准; 生成可用于3D打印的文件; 创建二维零件图

4、; 创建三维PDF文件; 创建爆炸式正等轴测视图。基本知识要求参赛选手应掌握的基本知识: 三维建模; 零件建模,优化构件实体形状; 曲面建模,更改零件造型; 创建零件族(ipart); 确定材料特性(密度等); 为零件设置表面颜色和材质; 由零件模型生成装配体模型; 构建装配体(包括子装配体); 浏览基本信息以便高效率地规划工作; 从数据文件获取信息; 建模并装配项目涉及的各个基本零件; 按照要求,把已经建好模型的零件装配到子装配体中; 利用贴图命令粘贴图像,比如粘贴徽标一类图像; 存储并标记图像以备将来查找使用; 理解模型资源信息并准确地用于计算机生成的图像、视频; 应用图纸资源提供的材料属

5、性; 创建零件和装配体的渲染图像和仿真动画; 用于表达,打印完成的图像; 三维装配;考核内容技能要求相关知识零部件三维建模环境设置新建模型文件及环境设置 零件三维实体造型基本知识; 三维装配设计基本知识; 三维建模软件坐标系和建模环境设置草图设计草图设计 草图绘制; 草图约束; 草图编辑; 参考面(用户坐标)的设置; 显示控制基于特征的零件实体造型基于特征的零件实体造型与编辑 基本特征与辅助特征的创建; 布尔运算操作; 特征编辑规则曲面造型三维规则曲面造型与曲面编辑三维曲线生成; 基本曲面的创建; 曲面编辑; 曲面实体化操作三维装配建模构建由1020个零件组成的三维装配模型;装配体与零件的联动

6、修改 由底向上的三维装配建模方法; 装配约束与定位; 装配模型的编辑与联动修改生成二维零件图和二维装配图由三维零件模型生成二维零件图;由三维装配模型生成二维装配图制图的基本知识;由三维零件模型和三维装配模型生成二维零件图和二维装配图的操作方法;二维零件图和二维装配图的编辑与标注图形与模型文件管理图形与模型文件管理及模型文件图形及模型文件操作;模型文件格式及格式转换转换1.2 竞赛模块本次大赛为实操项目,试题形式参照广东省CAD机械设计职业技能大赛,结合本地生产实际,比赛内容设有以下模块:考核内容及配分、权重模块考核模块时间分配-三维建模及工程图2小时100%比赛总用时2小时测试项目以工作任务单

7、、零部件图纸或实物、设计草图、电子数据文档的形式下达。选手通过读图、测量、计算、分析获取产品设计信息,利用软件功能完成工作任务。1.3 命题要素或内容三维建模及工程图根据给出的装配图、工作原理图、零件图和文字说明等信息绘制冬件的三维模型,按要求生成二维装配图和指定零件的二维零件工作图。2.竞赛任务工作流程及方法2.1 命题流程与方式本赛项试题不提前公开,采用保密开发形式,由裁判长组织第三方开发试题,参与试题开发专家须事先签订保密协议,与参赛队有利益关系的专家不能参与试题开发工作。所有竞赛试题、评分标准与评分表需在赛前密封,由云浮市人力资源和社会保障局保管。2. 2裁判组和选手裁判组裁判组由各县

8、(市、区)人社部门会同有关单位、行业协会组织推荐1名裁判员到市人社部门进行遴选产生。裁判组负责赛前技术准备及竞赛各环节的技术工作。赛前各项技术准备工作,由裁判长牵头落实。竞赛期间各项技术工作,由裁判长带领全体裁判员完成。裁判组接受项目组委会的领导,同时接受市组委会技术工作组的业务指导。选手条件和要求参赛选手年龄应为16周岁以上(2007年1月1日以前出生)、法定退休年龄以内,思想品德优秀、身心健康,具备相应职业(工种)扎实的基本功和技能水平,有较强的学习领悟能力和良好的身体素质、心理素质及应变能力。2.3竞赛项目内容考查选手利用计算机辅助设计软件创建零件的实体模型,再从其实体模型生成机械加工和

9、装配过程所需要的二维工程图的能力。主要包括以下几个知识点:零件图的识读,三维造型,三维实体转换二维工程图,零件图的视图设置与绘制等。项目名称提供的文件任务要求提交成果三维建模及工程图(2小时)给出装配图、工作原理图、零件图和文字说明设计约束条件;部分实体零件。建立零件三维模型;生成可打印文件;合理选择标准件,创建装配模型和装配图。二维装配图;指定零件的二维零件工作图;选手签名的A4-A3图纸。3.成绩评判方式3.1评分流程(1)评分办法参照制图员国家职业标准中级技能操作要求,依据选手完成工作任务的情况,按照评分标准进行评分。(2)违规扣分选手有下列情形须从参赛成绩中扣分:在完成工作任务的过程中

10、,因操作不当导致事故,酌情扣520分,情况严重者取消竞赛资格。因违规操作损坏赛场提供的设备,污染赛场环境等不符合职业规范的行为,视情节扣510分。扰乱赛场秩序,干扰裁判员工作,视情节扣520分,情况严重者取消竞赛资格。3.2评判方法评判工作分为测量分和裁决分两个部分。测量分:严格按照评分细则中的评分要求进行评分;裁决分:评判组所有裁判员参考评分细则同时举牌评分,最高分和最低分分差不得超过2分。3.3竞赛项目评分标准与配分每份试题会附带一份评分表,裁判组根据评分表内容评分;评分采用100分制评分;3. 4评分细则本项目不公开具体评分细则,各模块的评分细则模式请参照各模块样题中的评分细则。4. 5

11、成绩计算方式经裁判确认的总成绩表将报云浮市人力资源和社会保障局,最终成绩以云浮市人力资源和社会保障局公布为准。4.选拔赛设施设备4.1 赛场提供设备工具、清单该项目比赛场地用于比赛的电脑安装内存为8G,CPU为AMDRyzen536006-CoreProcessor,硬盘容量为500G,显卡为AMDRadeon,显卡内存为4G,显示器为24英寸。赛场提供的设备、软件和材料序号名称规格型号数量备注1CAD软件202其他软件MicrosoftOffice203电脑204打印机理光RICOHMPC3003数码复合机1备用1台5耗材A3、A4复印纸;充足6饮水机现场提供瓶装水或饮水机充足5. 2选拔赛

12、场地要求场地要求 赛场配备符合国家健康与安全法规要求的冷气系统; 赛场配备电子监控系统,有场外教室配备屏幕可观摩并监视考场; 赛场周围要设立警戒线,防止无关人员进入发生意外事件。场地消防和逃生要求竞赛承办方确保所有相关人员有一个安全和健康的环境,不会出于任何理由危害任何相关人员的健康或安全。所有相关人员都要遵守我国相关的健康和安全法规,以及适用于本项技能的特殊健康和安全法规。所有相关人员都有责任及时报告任何安全违法行为或事件,或安全顾虑。赛场安全要求如下: 赛场用电无安全隐患; 安全出口、疏散通道保证畅通,安全疏散指示标志、应急照明完好无损,竞赛场地安全疏散通道禁止被占用; 消防设施、器材和消防安全标志全都在位且功能完整; 消防安全重点部位人员正常在岗工作; 配备急救人员与设施; 赛场环境中存在人员密集的区域,除了设置齐全的指示标志外,须增加引导人员,并开辟备用通道。大赛期间,赛项承办单位须在赛场管理的关键岗位,增加力量,建立安全管理日志。
