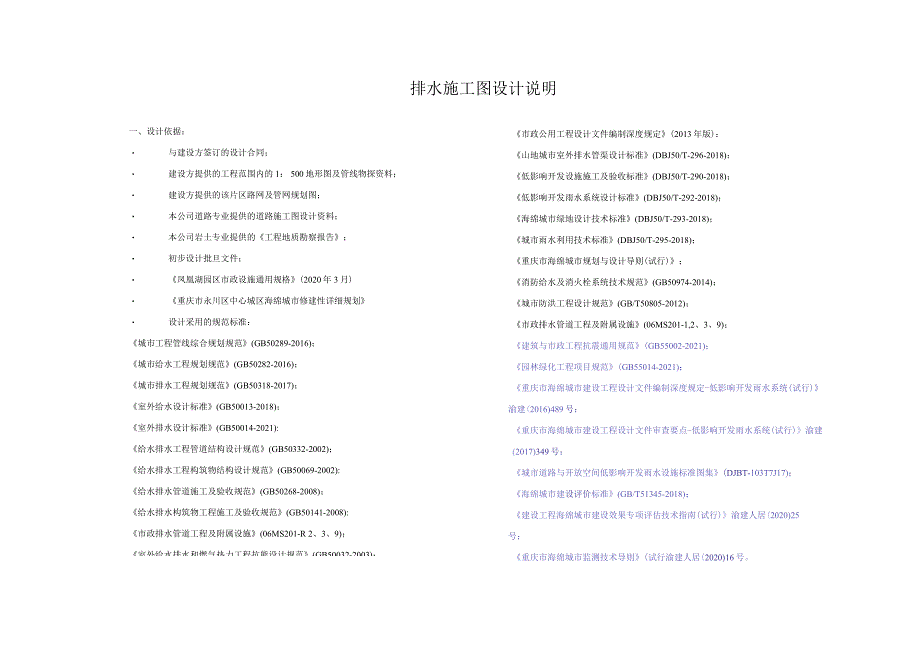

1、一、设计依据： 与建设方签订的设计合同； 建设方提供的工程范围内的1： 500地形图及管线物探资料； 建设方提供的该片区路网及管网规划图； 本公司道路专业提供的道路施工图设计资料； 本公司岩土专业提供的工程地质勘察报告； 初步设计批旦文件； 凤凰湖园区市政设施通用规格(2020年3月) 重庆市永川区中心城区海绵城市修建性详细规划 设计采用的规范标准：城市工程管线综合规划规范(GB50289-2016)；城市给水工程规划规范(GB50282-2016)；城市排水工程规划规范(GB50318-2017)；室外给水设计标准(GB50013-2018)；室外排水设计标准(GB50014-2021):给
2、水排水工程管道结构设计规范(GB50332-2002)；给水排水工程构筑物结构设计规范(GB50069-2002):给水排水管道施工及验收规范(GB50268-2008)；给水排水构筑物工程施工及验收规范(GB50141-2008):市政排水管道工程及附属设施(06MS201-R 2、3、9)；室外给水排水和燃气热力工程抗熊设计规范(GB50032-2003)：排水施工图设计说明市政公用工程设计文件编制深度规定(2013年版)：山地城市室外排水管渠设计标准(DBJ50/T-296-2018)：低影响开发设施施工及验收标准(DBJ50/T-290-2018)；低影响开发雨水系统设计标准(DBJ5
3、0/T-292-2018)；海绵城市绿地设计技术标准(DBJ50/T-293-2018)；城市雨水利用技术标准(DBJ50/T-295-2018)；重庆市海绵城市规划与设计导则(试行)；消防给水及消火栓系统技术规范(GB50974-2014)；城市防洪工程设计规范(GB/T50805-2012)；市政排水管道工程及附属设施(06MS201-1,2、3、9)；建筑与市政工程抗震通用规范(GB55002-2021)；园林绿化工程项目规范(GB55014-2021)；重庆市海绵城市建设工程设计文件编制深度规定-低影响开发雨水系统(试行)渝建(2016)489号：重庆市海绵城市建设工程设计文件审查要点

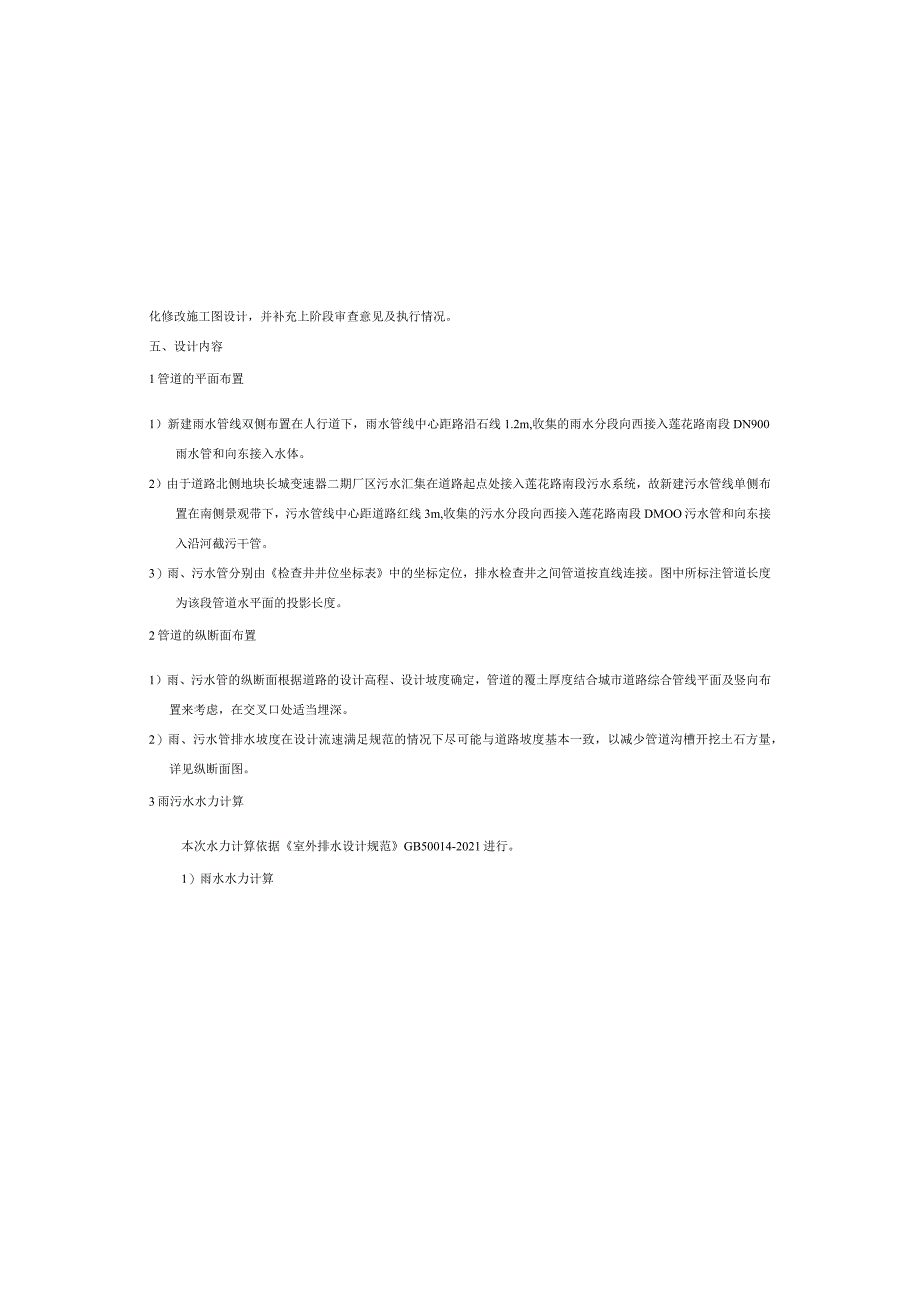

4、-低影响开发雨水系统(试行)渝建(2017)349号；城市道路与开放空间低影响开发雨水设施标准图集(DJBT-103T7J17)；海绵城市建设评价标准(GB/T51345-2018)；建设工程海绵城市建设效果专项评估技术指南(试行)渝建人居(2020)25号：重庆市海绵城市监测技术导则(试行渝建人居(2020)16号。化修改施工图设计，并补充上阶段审查意见及执行情况。五、设计内容1管道的平面布置1）新建雨水管线双侧布置在人行道下，雨水管线中心距路沿石线1.2m,收集的雨水分段向西接入莲花路南段DN900雨水管和向东接入水体。2）由于道路北侧地块长城变速器二期厂区污水汇集在道路起点处接入莲花路南
5、段污水系统，故新建污水管线单侧布置在南侧景观带下，污水管线中心距道路红线3m,收集的污水分段向西接入莲花路南段DMOO污水管和向东接入沿河截污干管。3）雨、污水管分别由检查井井位坐标表中的坐标定位，排水检查井之间管道按直线连接。图中所标注管道长度为该段管道水平面的投影长度。2管道的纵断面布置1）雨、污水管的纵断面根据道路的设计高程、设计坡度确定，管道的覆土厚度结合城市道路综合管线平面及竖向布置来考虑，在交叉口处适当埋深。2）雨、污水管排水坡度在设计流速满足规范的情况下尽可能与道路坡度基本一致，以减少管道沟槽开挖土石方量，详见纵断面图。3雨污水水力计算本次水力计算依据室外排水设计规范GB5001

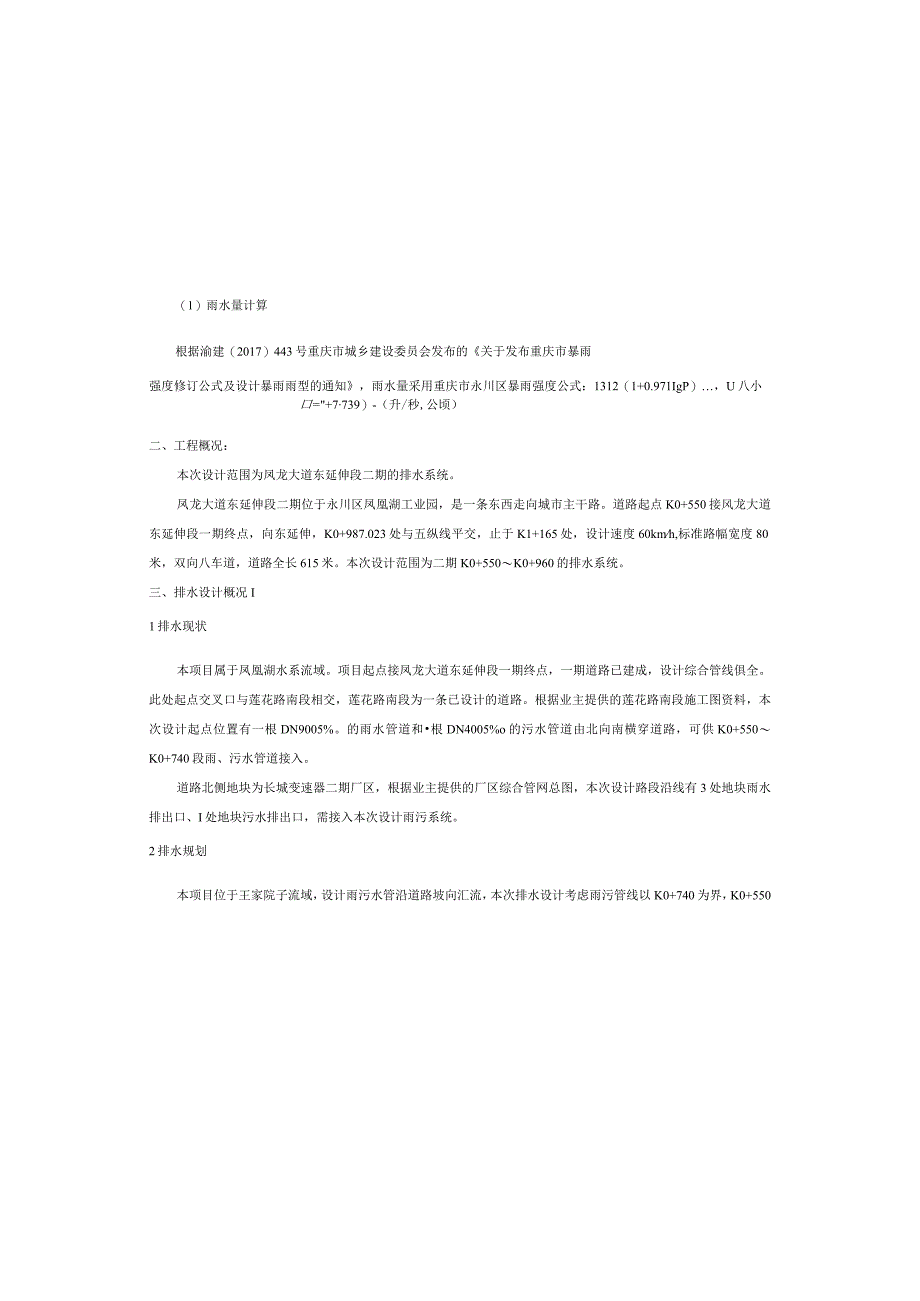

6、4-2021进行。1）雨水水力计算（1）雨水量计算根据渝建（2017）443号重庆市城乡建设委员会发布的关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知，雨水量采用重庆市永川区暴雨强度公式：1312（1+0.971IgP），U八小口=+7739）-（升/秒,公顷）二、工程概况：本次设计范围为凤龙大道东延伸段二期的排水系统。凤龙大道东延伸段二期位于永川区凤凰湖工业园，是一条东西走向城市主干路。道路起点K0+550接风龙大道东延伸段一期终点，向东延伸，K0+987.023处与五纵线平交，止于K1+165处，设计速度60kmh,标准路幅宽度80米，双向八车道，道路全长615米。本次设计范围为二期K
7、0+550K0+960的排水系统。三、排水设计概况I1排水现状本项目属于凤凰湖水系流域。项目起点接凤龙大道东延伸段一期终点，一期道路已建成，设计综合管线俱全。此处起点交叉口与莲花路南段相交，莲花路南段为一条已设计的道路。根据业主提供的莲花路南段施工图资料，本次设计起点位置有一根DN9005%。的雨水管道和根DN4005%o的污水管道由北向南横穿道路，可供K0+550K0+740段雨、污水管道接入。道路北侧地块为长城变速器二期厂区，根据业主提供的厂区综合管网总图，本次设计路段沿线有3处地块雨水排出口、I处地块污水排出口，需接入本次设计雨污系统。2排水规划本项目位于王家院子流域，设计雨污水管沿道路
8、坡向汇流，本次排水设计考虑雨污管线以K0+740为界，K0+550K0+740段雨、污水管道接入莲花路南段雨污水系统，K0+740K0+960段雨、污水管道在终点处向南分别排入水体和截污干管。四、对初步设计审查意见的执行情况由于建设工期紧张，业主皆未取得初步设计审查意见，本次审查施工图非正式出版图纸，在业主取得初步审查意见后，我公司将根据初步设计审查意见进一步优2)污水水力计算(1)污水量计算本项目污水量根据该区域用水量的指标进行计算，该区域用水量根据城市给水工程规划规范GB50282-2016的用水指标进行取值，按城市单位建设用地综合用水量指标取1.2万m/kmd；本工程取80%的给水量为污
9、水量。另外，在污水量中计入10%的地下水渗入。污水量的总变化系数k=2.7Q(Q为平均污水量，1.3Wk2.3)*(2)污水管断面的计算其断面计算如下：Q=V*AV=(IZn)*Rt2z,j*IQ：污水设计流量(m7s)；V：污水设计流速(ms)；A：过水断面面积(m2)；n：粗糙系数，n=0.0kR：水力半径(In)；I：水力坡度。3)水力计算表雨水水力计算表雨水管段编号设计流量(Ls)道路坡度管径(mm)道度管坡过流量(LZs)流速(ms)0+550至0+740段北2770.0085D5000.00854292.2740+550至0+740段南2730.0085D5000.00854292
10、.274q：设计暴雨强度(Ls.ha)；P：设计暴雨重现期(年)：根据规范，设计暴雨重现期P按汇水面积的大小和重要程度分别取值结合本工程实际情况，本次设计排水管道重现期取5年；本项目内涝防治设计重现期暂定为50年。t=t1+t2t,：地面集水时间(分钟)；一般取515分钟，取一=5分钟;t2:管渠内雨水流行时间(分钟)。雨水设计流量的计算：雨水设计流量计算公式为：Q=qFQ：雨水设计流量(LZs):q：设计暴雨强度(Ls.ha)；:径流系数:本工程综合径流系数取=0.65。F:汇流面积(ha)。(2)雨水管断面的计算：(按满流进行计兑)其断面计算如下：Q=V*V=(ln)*Rc,*IaQ：雨水
11、设计流量(m7s)；V：雨水设计流速(ms):A：过水断面面积(一)；n：粗糙系数，塑料管n=0.0ll:钢筋混凝土管n=0.014。R：水力半径(m)：I：水力坡度。根据埋地嘿料排水管道工程技术规范CJJ143-2010第4.1.3条规定，塑料管使用年限50年。管材的制造及安装应符合行业标准的要求，及各企业的产品标准及安装操作手册。所选材料应为符合国家及地方有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。排水管道沿线及出水口设置安全警示标识。污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道的下面。2管道基础管道基础应根据管道材质、接口形式和地质条件确定，管道采用
12、砂垫层基础，管道基础在接口部位的凹槽，在铺设管道时随铺g挖。凹槽长度为0.40.6米，深度为0.050.1米，宽度为管道外径的1.1倍。在接口完成后，凹槽g即用砂回填密实。对地基松软或不均匀沉降地段，管道基础应采取加固措施。雨、污水管道地基处理应满足道路工程的要求和管道基础对承载力的要求。管底填方高度不大于3m时，可按道路密实度要求回填到路基标高后，再开挖管槽施工管道。管底填方大于3m时，应按道路密实度要求回填至管顶以上L5m后，再开挖管槽施工管道；且管道基槽应超挖0.5m,再回填（）.5In厚的砂卵石或级配碎石，最后施工管道基础。管道施工回填压实后，再分层回填压实至设计路面高程。本次设计雨水
13、口连接管采用11级钢筋混凝土管，采用橡胶圈平口连接：雨水口连接管覆土较浅，管道基础采用360满包混凝土加固，详见满包混凝土加固大样图。3检查井结构管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。本工程雨、污水检查井均采用现浇钢筋混凝土检查井。检查井井或座、爬梯采用防盗型球墨铸铁成品。在自然地面和人行道上采用C250型井盖：在车行道上采用0+740至0+960段北36100.005D12000.00536663.1690+740至0+960段南4180.005D6000.0055351.970污水水力计算表污水管段编号汇水面积(公顷)设计流量(LZs)道路坡度充
14、满度管径(mrn)道度管坡过流量(Ls)流速(ms)0+550至0740段南23.6103.60.00850.46D4000.00851792.150+740至0+960段南1.4100.0050.16D4000.0051371.65六、结构形式1管材及接口管道断面形式：本工程的雨污管道均采用圆形断面。根据国家和地方推行新型管材的政策文件，新型管材近年得到大力推广，其流水性能好，耐冲刷腐蚀，安装方便。综合造价、使用功能、安全等各方面问题，从技术经济等多方面考虑，本次设计雨、污水管管径Wd100o时采用钢带增强聚乙烯PE螺旋波纹管，雨水管采用电熔接口，污水管采用承插接口(接口作法以厂家资料为准)，管径大于dl000时采用级钢筋泡凝土管道，钢筋混凝土管管材应符合国家标准混凝土和钢筋混凝土排水管(GBl1836-2009)的技术要求，并采用橡胶圈承插接口，接口作法详图集06MS201T第23页。管材的连接一般由管材厂家提供技术及机具支持，进行现场指导，宜到工程验收合格.两检查井之间必须安装塑料抗沉降双头伸缩抱箍，管径W800三口径双头伸缩抱箍不小于800rn,管径N800mm口径双头伸缩抱箍长度不小于100Oinin0埋深W6.0m,环刚度SNN8000Wm:埋深6.0m8.0m,环刚度SNNIooO(W/而：埋深8.0m12.0m,环刚度SN212500W
