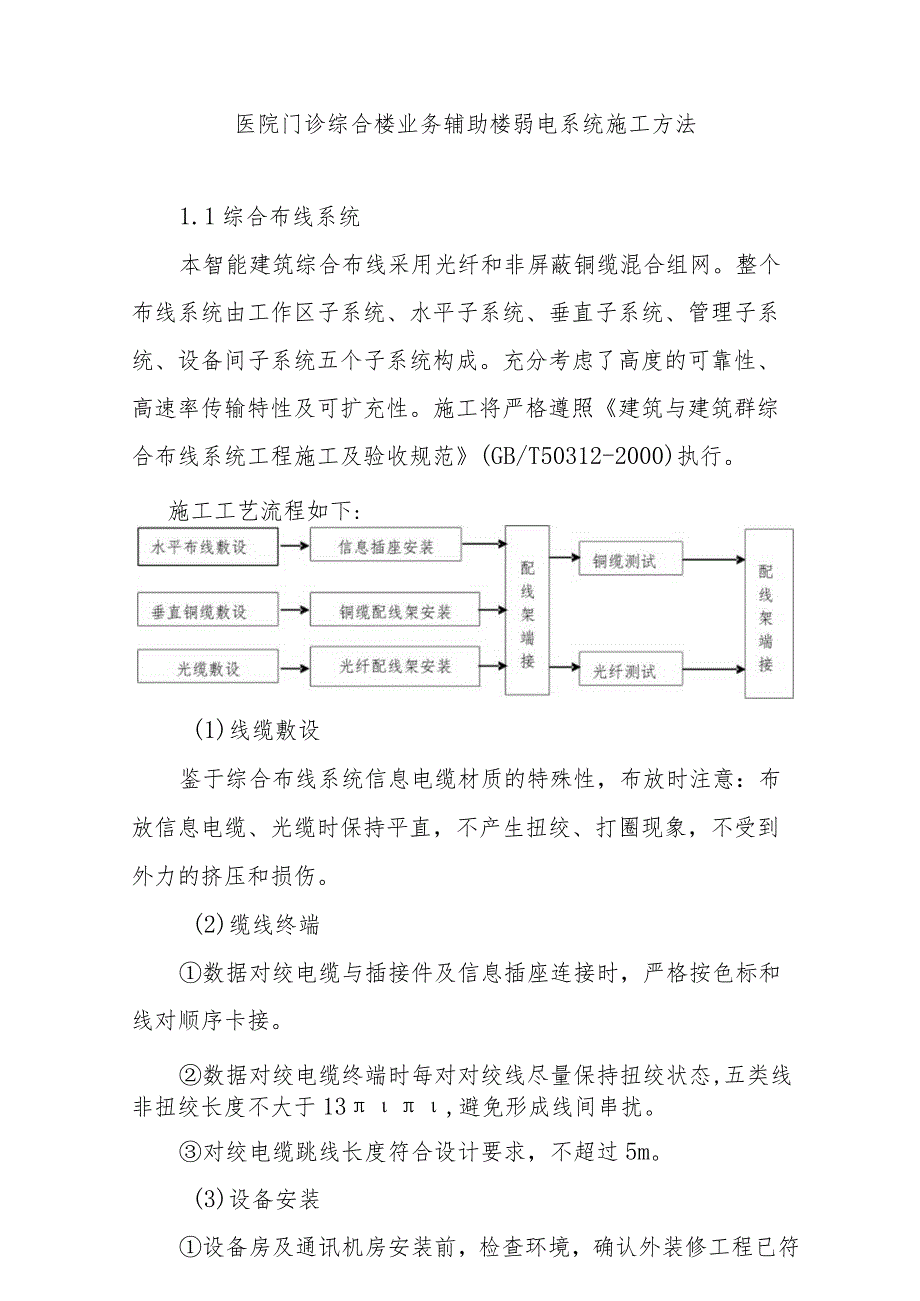

1、医院门诊综合楼业务辅助楼弱电系统施工方法1.1综合布线系统本智能建筑综合布线采用光纤和非屏蔽铜缆混合组网。整个布线系统由工作区子系统、水平子系统、垂直子系统、管理子系统、设备间子系统五个子系统构成。充分考虑了高度的可靠性、高速率传输特性及可扩充性。施工将严格遵照建筑与建筑群综合布线系统工程施工及验收规范(GB/T50312-2000)执行。施工工艺流程如下:(1)线缆敷设鉴于综合布线系统信息电缆材质的特殊性，布放时注意：布放信息电缆、光缆时保持平直，不产生扭绞、打圈现象，不受到外力的挤压和损伤。(2)缆线终端数据对绞电缆与插接件及信息插座连接时，严格按色标和线对顺序卡接。数据对绞电缆终端时每对

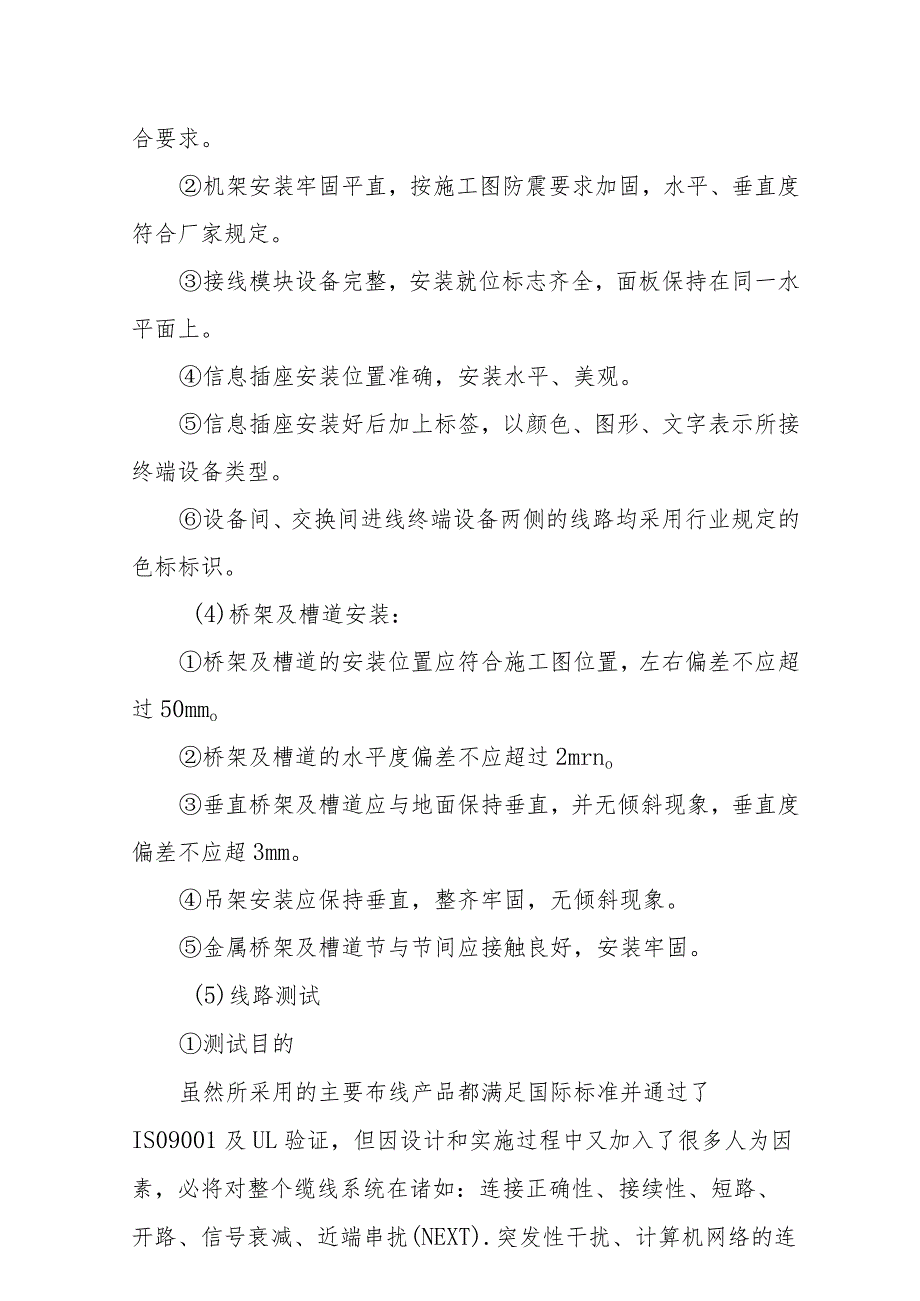

2、对绞线尽量保持扭绞状态,五类线非扭绞长度不大于13,避免形成线间串扰。对绞电缆跳线长度符合设计要求，不超过5m。(3)设备安装设备房及通讯机房安装前，检查环境，确认外装修工程已符合要求。机架安装牢固平直，按施工图防震要求加固，水平、垂直度符合厂家规定。接线模块设备完整，安装就位标志齐全，面板保持在同一水平面上。信息插座安装位置准确，安装水平、美观。信息插座安装好后加上标签，以颜色、图形、文字表示所接终端设备类型。设备间、交换间进线终端设备两侧的线路均采用行业规定的色标标识。(4)桥架及槽道安装：桥架及槽道的安装位置应符合施工图位置，左右偏差不应超过50mmo桥架及槽道的水平度偏差不应超过2mr
3、no垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超3mm。吊架安装应保持垂直，整齐牢固，无倾斜现象。金属桥架及槽道节与节间应接触良好，安装牢固。(5)线路测试测试目的虽然所采用的主要布线产品都满足国际标准并通过了IS09001及UL验证，但因设计和实施过程中又加入了很多人为因素，必将对整个缆线系统在诸如：连接正确性、接续性、短路、开路、信号衰减、近端串扰(NEXT).突发性干扰、计算机网络的连通性、误码率及性能等方面产生很大的影响。计算机网络安装时，所产生的错误有60%是缆线和接插件安装问题。因此，在工程完工后，有必要对整个系统进行全面测试，以保证缆线系统的安装是合格的。所有测

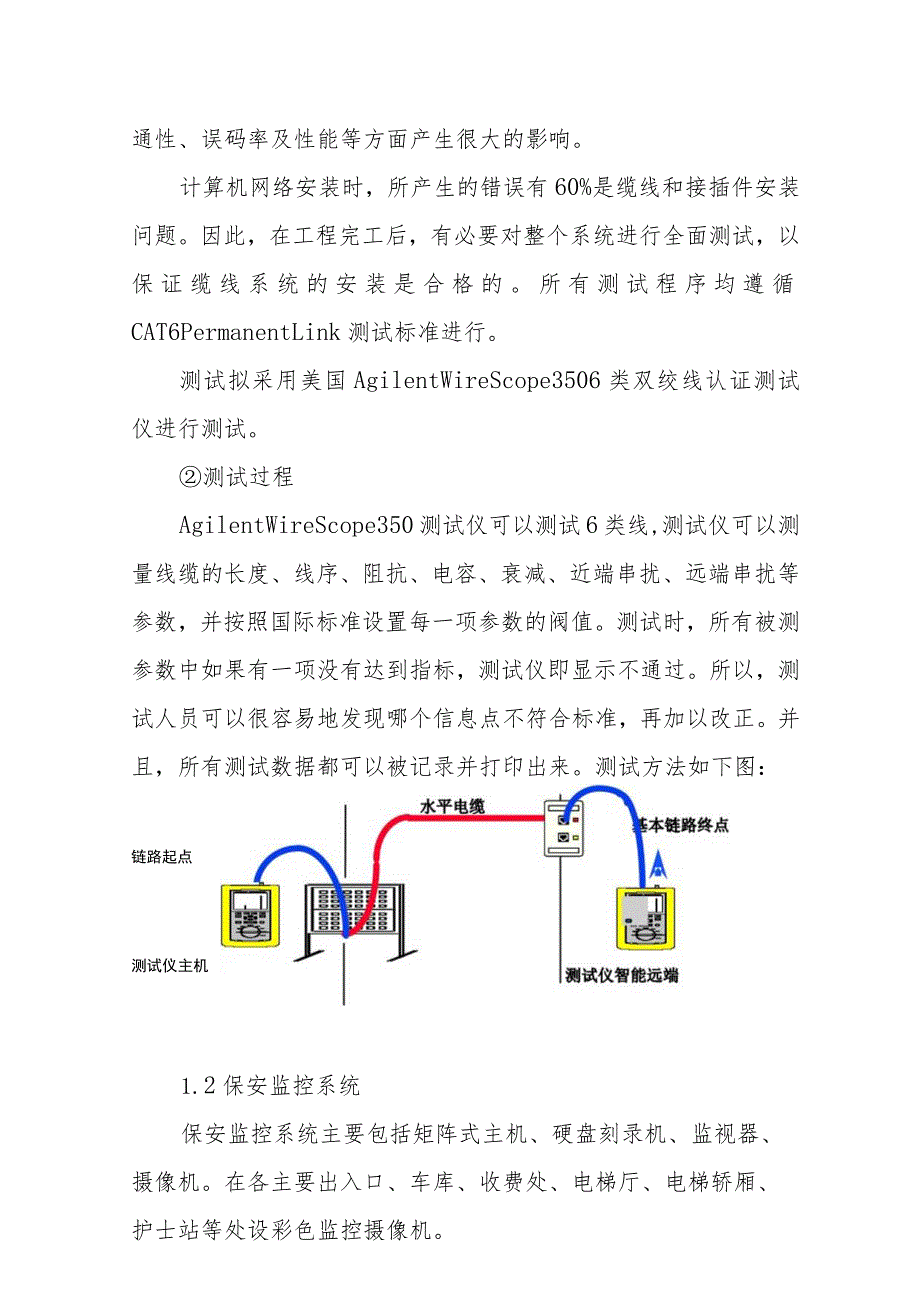

4、试程序均遵循CAT6PermanentLink测试标准进行。测试拟采用美国AgilentWireScope3506类双绞线认证测试仪进行测试。测试过程AgilentWireScope350测试仪可以测试6类线,测试仪可以测量线缆的长度、线序、阻抗、电容、衰减、近端串扰、远端串扰等参数，并按照国际标准设置每一项参数的阀值。测试时，所有被测参数中如果有一项没有达到指标，测试仪即显示不通过。所以，测试人员可以很容易地发现哪个信息点不符合标准，再加以改正。并且，所有测试数据都可以被记录并打印出来。测试方法如下图：链路起点测试仪主机1.2保安监控系统保安监控系统主要包括矩阵式主机、硬盘刻录机、监视器、摄
5、像机。在各主要出入口、车库、收费处、电梯厅、电梯轿厢、护士站等处设彩色监控摄像机。保安监控系统施工流程：线路安装架设xI摄像机安装-终端设备安装-*调试1）线缆安装所有的保安监控系统线缆均在专用的弱电线槽和金属管内安装，线槽和管路的安装方法和强电相同，此处不作赘述。在线缆敷设前，统计每根线缆的长度，根据长度合理规划选配，尽量避免电缆的中间接头，如线路过长，必须在中间有接头时，应将接头放在线槽中，并在竣工图中标明，以便日后检修，电缆敷设完成后，在两端留足够的裕量，大致为摄像机预留1米，监控室内预留10米。2)摄像机安装(1)云台安装云台安装时应按照摄像机监视的范围来决定云台的旋转角度，其旋转死角
6、应处在支吊架和引线电缆的一侧；当云台安装在天花板上时，必须固定在承重主龙骨或平台上；安装云台的支吊架牢固可靠，充分考虑云台转动时的惯性，在转动时不能有抖动现象。(2)摄像机安装摄像机必须在土建、装修工程结束以后，各专业设备安装基本完成以后，在安全整洁的环境下进行。摄像机安装前应将摄像机逐个通电进行检测和初调，在摄像机处于正常工作状态后，方可安装；检查云台的水平、垂直转动角度、并根据设计要求定准云台转动起点方向，检查摄像机座和支架或云台的安装尺寸；在室外应用时摄像机要加防护罩，以起到防水和防尘，此时应检查摄像机在防护罩内的禁锢情况，检查防护罩的雨刷动作；保证摄像机足够的照度，从摄像机引出的电缆要
7、留有1米的余量，经过初步的安装经通电试看、细调、检查各种功能，观察监视区域的覆盖范围和图像质量方可固定。摄像机安装在监视目标附近不易受到外界损伤的地方,安装位置以不影响附近人员的工作和正常活动为宜。轿厢内的摄像机应该安装在电梯轿厢的顶部，摄像机的光轴与电梯轿厢的两个面壁及天花板成45角，摄像机的镜头不能逆光安装，必须逆光安装时，应选择将监视区的光对比度控制在最低限度范围内。3）终端设备安装终端设备安装包括机架安装、控制台安装、监视器安装,终端设备安装必须在监控室的装修完成以后，且电源线、接地线、各视频电缆、控制电缆敷设完毕，方可进行安装。机架安装竖直平稳，垂直偏差不超过1%。；几个机柜并排在一
8、起安装，面板应在同一平面并与基线平行，前后偏差不大于Imnl,两个机柜间的缝隙不大于2mm；控制台安装完成后，正面与墙面的净距不小于1.2m,侧面与墙或其他设备的净距，在主要走道不小于L5m,次要走道不小于O.8m,机架背面和墙的净距不小于0.8m,监控室内的电缆理直后从地面线槽或墙面线槽引入机架、控制台底部，再引到各设备处，所有电缆捆绑成束，在电缆的两端留适当裕量，并标识永久性线路标记。4）调试在系统安装完毕以后，主要进行的是系统的调试阶段，系统的质量客观测试应在摄像机标准照度下进行。应对系统的各项功能应进行检测，其功能指标应符合设计要求。系统的各项客观测试，清晰度与灰度为必测项目，对系统的
9、各种干扰信号应及时的采取措施。调试顺序分为设备调试（或自检）、分系统调试、系统联调。单相设备调试一般应在设备安装之前进行。能够进行单相调试的设备及其调试内容：摄像机某些电气性能的调试、终端解码器的自检、云台转角限位的测定和调试。分系统的调试包含两方面内容。一是按其功能或作用划分；另一个是按所在部位或区域划分。当单相设备的调试及分系统的调试进行完毕后，就可进行系统联调。在系统联调中，最重要环节就是供电电源的正确性（不能短路，断路、供电电压要符合设备的要求）。其次就是信号线路的连接正确性、极性的正确性、对应关系的正确性（例如：输入、输出的对应关系）。在系统联调的过程中，也可以同时完成某些性能指标的
10、测试，这样既利于系统的调试，又利于在调试中出现问题时作为分析判断问题的依据。系统联调顺序大致如下：首先开通系统电源，然后依次开通电源控制箱上各分电源开关，使系统进入工作状态。通过主机或控制台选定NO.1个监视器，通过控制台选定NO.1摄影机，操作控制台使NO.1监视器上观看到NO.1摄影机图像。依次类推，可把全部摄像机的图像浏览一遍。调整摄像机时应注意聚焦时，取下镜头盖，放松定距环固定螺丝，再观察监视器荧光屏，转动定距环直到目的物影清晰为止。敏感度调整已在出厂时调好，一般不用去调。镜头调整时可装一个商业的ND滤光器，打开光圈，然后调整。1.3门禁系统在贵重药品库、收费处、手术部、ICU、护理单
11、元、等处设置门禁单元，记录人员出入情况、主机设在消防中心内,火灾时消防控制中心可强制打开消防疏散通道。门禁系统主要由门禁主机、门禁主控制器、门禁辅助控制器、电锁、出门按钮、读卡器组成。门禁系统的施工流程如下:(1)线缆安装所有的门禁系统线缆均在专用的弱电线槽和金属管内安装，线槽和管路的安装方法和强电相同，此处不作赘述。在线缆敷设前，统计每根线缆的长度，根据长度合理规划选配，电缆的中间不准有接头，电缆敷设完成后，在两端留足够的裕量，与门禁主机相连的电缆预留2米。线缆种类及规格如下：门禁总线：4UTP,CAT6-SC20主控制器和辅助控制器连线及电源线：NH-RVVP-21.0+NH-BV-31.
12、5辅助控制器至电锁及出门按钮联线：NH-RVV-21.0辅助控制器至读卡器联线：NH-RVV-61.0线路安装完毕后，进行校线，用100V摇表检测绝缘阻值并做好回路标记。(2)门禁控制器及出入控制设备安装门禁主控制器均在弱电竖井内墙上明装。在安装之前，充分考虑和其他箱体的距离，避免干扰和维修方便。门禁出门按钮和读卡器接线盒均距地1.4米，且必须在装饰工程基本结束后才可以安装。(3)门禁主机安装门禁主机安装在消防控制中心内，可以和消防主机设备、保安监控设备同期安装。(4)调试线缆校对合格后，做好记录，作为系统调试的根据，调试后，与消防系统进行联动。在火灾模拟信号下，可以打开消防通道内的门禁电锁。
13、1.4医护对讲系统在每个护理单元内设医用呼叫对讲系统，主机设在护士站内，对讲分机安装在病房综合医疗槽内，在病房走道设置显示挂屏，在各科候诊分诊处根据需要设广播呼叫系统。医护对讲系统施工流程如下：预留预埋一线缆敷设一主机安装一部件安装一调试(1)预留预埋在主体施工及内隔墙施工时，在需要设置对讲分机的部位，埋设接线盒，卫生间距地0.6米，分诊处医生办公室内距地0.9米。在设计有显示屏的位置，预埋安装吊架和出线盒及220V电源插座盒。病房内的对讲插座安装在医疗槽内。(2)线缆敷设医护对讲线缆均穿预留预埋的DN25电线管敷设,施工工艺同照明线敷设。(3)主机安装扁钢煨制共4个壁挂式LED电子显示屏E接
14、线盒医护对讲主机在护士站及消防中心的土建作业及精装修工作完成以后进行，主机电源就近取自220V电源插座。(4)部件安装医护对讲插座在开关插座及灯具安装的同期进行，安装工艺同插座安装显示屏安装应牢固，挂墙安装示意图如右：较大空间内安装管吊式显示屏，吊杆规格应根据显示屏的实际重量选择合适的不锈钢管制作，如厂家产品说明书中右说明，则根据厂家说明制作吊管支架或采用成品支架。吊杆安装示意图如下:1.5广播系统本工程广播系统采用多线制系统，广播的机柜设在地下一层消防控制中心内，在地下车库、公共活动区、病房、手术室等处设扬声器，火灾时强切至火灾事故广播状态。本工程的广播系统组成为：广播及控制末端、传输线路、
15、节目调制前端、功率放大输出单元。广播系统施工流程：线缆敷设广播末端安装机房设备安装系统调试（1）线缆敷设广播系统线路沿弱电线槽或钢管敷设，线缆类型如下：背景音乐、紧急广播线紧急广播信号线：NHRVB-21.5线槽安装和金属线管安装同强电，本方案不作阐述，线缆在土建及精装修作业基本完成以后方可施工，敷设时，中间不能有接头，如若必须有接头，必须置于线槽内，并在竣工图中做好记录，以便日后维护。(2)广播末端安装广播末端安装包括广播扬声器安装和广播控制器安装。扬声器分为吸顶式和壁挂式两种，安装示意图如下：吸顶式扬声器安装广播控制器安装与开关插座灯具安装同期进行，安装高度为距地1.4米。1.6火灾自动报警及联动控制系统本工程消防报警及联动控制系统采用集中报警控制方式，设集中火灾报警控制器、联动控制柜、广播柜及消防专用电话交换机。施工工艺流程如下:电气线路安装Al元器件、末端装置安装H设备安装调试控制设备性能测试、接线Al系统手动调试*系统自动调试(1)钢管、线槽内穿线、布线、校线穿线、布线前，应对导线的电缆种类、电压等级及是否有断线进行检查，合格后方可使用。不同系统、不同电压等级、不同电流类别的线路
