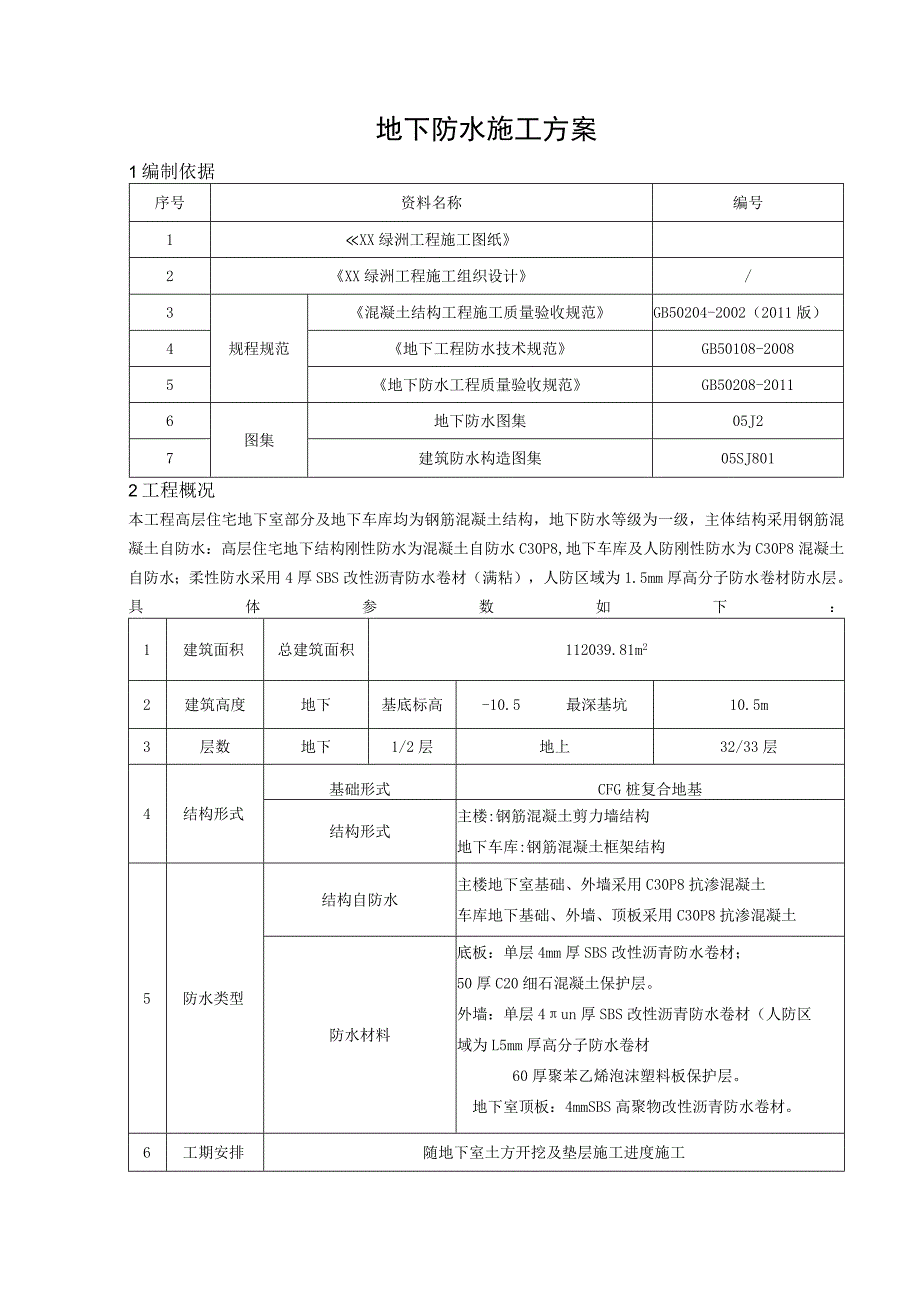

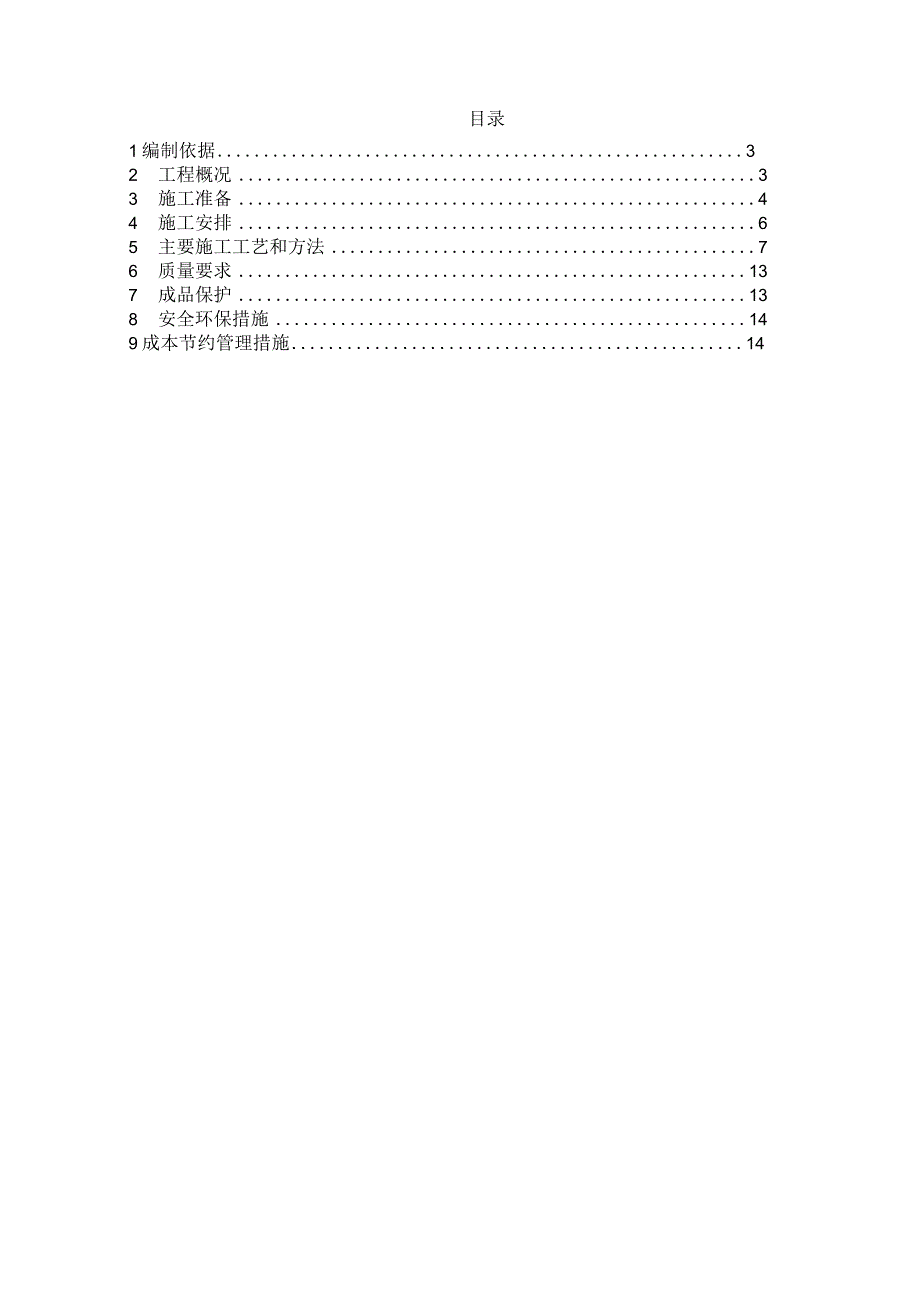

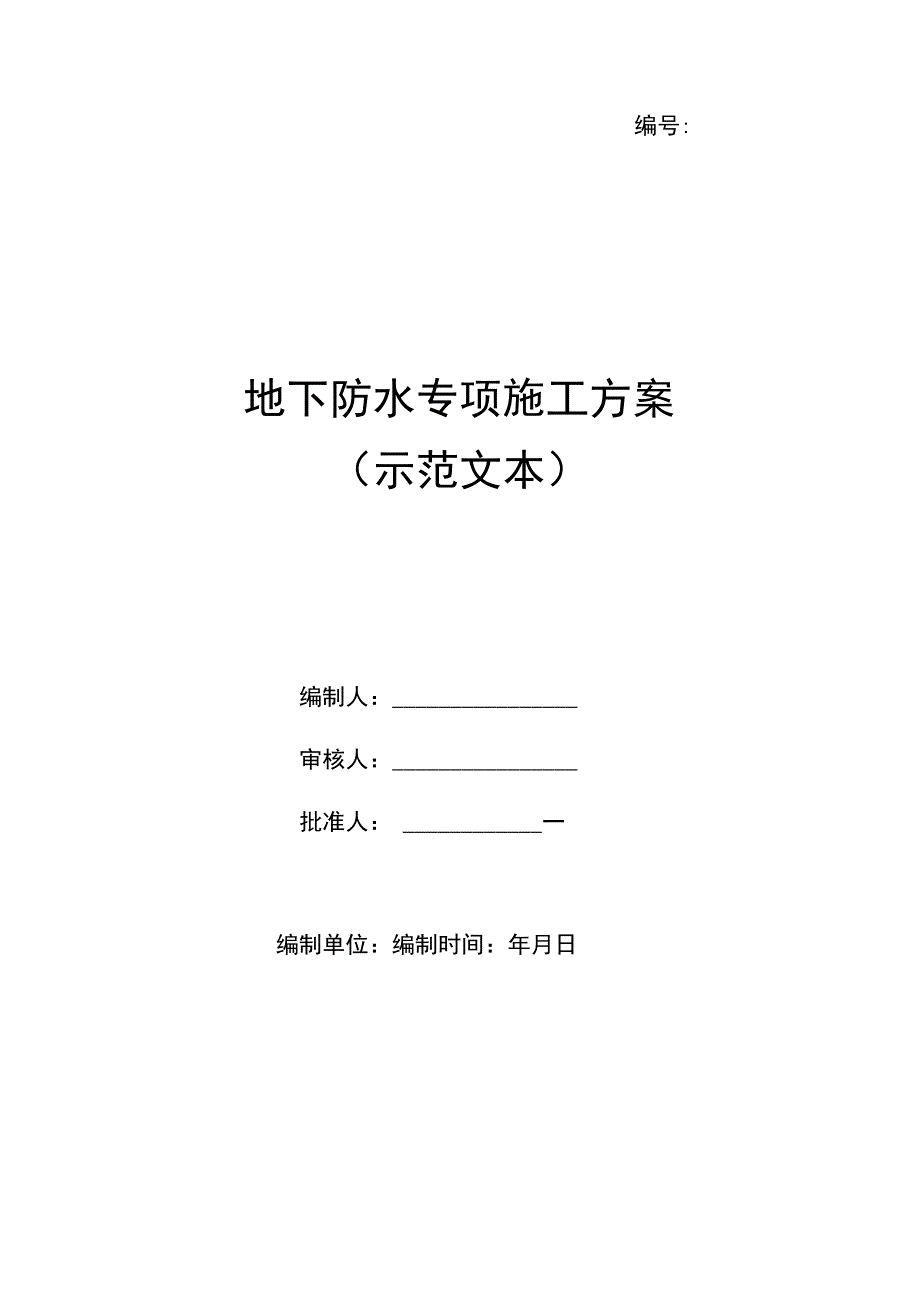

1、编号:地下防水专项施工方案（示范文本）编制人：审核人：批准人：一编制单位：编制时间：年月日目录1编制依据32 工程概况33 施工准备44 施工安排65 主要施工工艺和方法76 质量要求137 成品保护138 安全环保措施149成本节约管理措施14地下防水施工方案1编制依据序号资料名称编号1XX绿洲工程施工图纸2XX绿洲工程施工组织设计/3规程规范混凝土结构工程施工质量验收规范GB50204-2002（2011版）4地下工程防水技术规范GB50108-20085地下防水工程质量验收规范GB50208-20116图集地下防水图集05J27建筑防水构造图集05SJ8012工程概况本工程高层住宅地下室
2、部分及地下车库均为钢筋混凝土结构，地下防水等级为一级，主体结构采用钢筋混凝土自防水：高层住宅地下结构刚性防水为混凝土自防水C30P8,地下车库及人防刚性防水为C30P8混凝土自防水；柔性防水采用4厚SBS改性沥青防水卷材（满粘），人防区域为1.5mm厚高分子防水卷材防水层。具体参数如下：1建筑面积总建筑面积112039.81m22建筑高度地下基底标高-10.5最深基坑10.5m3层数地下1/2层地上32/33层4结构形式基础形式CFG桩复合地基结构形式主楼:钢筋混凝土剪力墙结构地下车库:钢筋混凝土框架结构5防水类型结构自防水主楼地下室基础、外墙采用C30P8抗渗混凝土车库地下基础、外墙、顶板采
3、用C30P8抗渗混凝土防水材料底板：单层4mm厚SBS改性沥青防水卷材；50厚C20细石混凝土保护层。外墙：单层4un厚SBS改性沥青防水卷材（人防区域为L5mm厚高分子防水卷材60厚聚苯乙烯泡沫塑料板保护层。地下室顶板：4mmSBS高聚物改性沥青防水卷材。6工期安排随地下室土方开挖及垫层施工进度施工3施工准备3. 3.1工、料、机准备4. 1.l混凝土自防水人工、材料及机具准备（1）材料准备序号部位混凝土标号混凝土用量备注1筏板（5个区域）C304820m3P82构造板C303240P83外墙C301330P8（2）人员准备1）根据混凝土连续浇筑时间长短及混凝土浇筑量的大小，合理配备足够的工
4、人，必要时考虑分班轮流作业。混凝土振捣工为熟练的振捣手，安排电工及机修工跟班作业，另外安排钢筋工及木工跟班作业随时解决因混凝土浇筑造成钢筋或模板的位移问题。2）浇筑混凝土时，需派专人进驻搅拌站，监督搅拌站拌制混凝土时所使用的沙石料，水泥，粉煤灰及添加剂的用量的准确性。3）浇筑混凝土时，搅拌站必须派遣调度员进驻工地现场，以方便施工现场随时与搅拌站取得联系。4）项目部安全、技术、质检严格监督施工过程，及时制止不正确的行为。（3）机具准备混凝土浇筑前，对料斗、振动棒、混凝土泵等机具设备按需要准备落实。准备好手推车、铁锹或者滑槽以备局部存在的盲区混凝土浇筑。对易损机具，应有备用。所用的机具均应浇筑前进
5、行检查和试运转，同时配有专职技工以便随时维修。详见下表。混凝土浇筑机械表序号设备名称型号数量单位功率1臂泵臂长56m1台2臂泵臂长46m1台3插入式震动器RlO6台1.5KW3.1.2卷材防水。（1）材料准备：本工程防水材料由建设单位提供的4mm厚SBS高聚物改性沥青防水卷材（地卜室及地下车库外墙），人防部分为高分子防水卷材，卷材必须具有合格证、检验报告、防伪标志等（若不具备以上条件，不得接受其产品），卷材幅宽为1米，每卷卷材长10米。具体性能表如下：胎基聚酯胎4mm(3mm)可溶物含量（g肝）2900(2100)不透水性压力（UPa）0.3保持时间（min）120min,不透水拉力（N5cm
6、）纵向2800(450)横向断裂延伸率（%）纵向240横向低温柔度（0O柔性低温-25C,裂纹(2)主要机具准备:机具名称规格数量用途棕扫帚普通10把清理基层钢丝刷普通10把清理基层或套管扁铲或铲刀10把清理基层羊毛滚刷10把涂刷基层处理剂剪刀普通5把裁剪卷材壁纸刀普通20把裁剪卷材彩色粉袋4个弹基线用磨光机和砂轮各10个用于打磨阳角钢卷尺5米5把度量尺寸皮卷尺30米或50米2把度量尺寸汽油喷灯3升10把烘烤卷材用封闭式手提汽油桶4个喷灯加汽油用手持压滚40*250mm4把用于滚压卷材灭火器5个消防3. 2作业条件(1)防水材料见证取样复试合格，基础底板四周防水导墙砌筑检验合格。(2)防水施工
7、前基层表面必须保持干燥，含水率不大于9机检查方法：用52的防水卷材干铺基层表面，且卷材四周密封严密不得留有缝隙，静置4小时后，掀开检查覆盖卷材表面无出现水印则证明基层表面已经干燥。(3)基层表面平整、无空鼓、开裂、起砂等缺陷；阴阳角全部做成半径为50mm的圆弧形，检验合格。(4)项目测量人员放好后浇带、周边、窗低跨变化部位的线。3.3技术及施工管理(1)技术人员应对设计图纸进行认真的阅读，明确各部位抗渗混凝土的强度等级、浇筑尺寸、浇筑标高，防水的做法等，如发现图纸中有不明确事宜，在施工前向设计人员提出，由设计人员进行确定。(2)根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的防水施
8、工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现。(3)施工前向施工队进行详细的交底，使其明确各部位的施工做法、关键部位、操作工艺、施工要求等。4施工安排4.1 项目管理组织结构项目经理项目总工工程星I-I技术室II材料室I-I成榷I-I安全室防水施工队序号职务职责1项目经理总负责2项目总工技术总负责3工程经理工程总协调4安全主管安全及动火管理5技术室防水方案编制及防水技术交底及配合材料验收6工程室防水施工现场协调7材料室检查验收甲供防水卷材4.2劳动力组织计划、备料计划4.2.1备料计划：位置SBS改性沥青防水卷材地下室底板28000地下车库顶板24500地下外墙6
9、000合计（舟585004.2.2.卷材防水劳动力组织计划：工种施工裁剪卷材运输人员劳动力人数25554.3施工方法本工程地下防水卷材使用4mm厚SBS高聚物改性沥青防水卷材，施工采用热熔法。4.4 施工工期安排2013年8月15日开始施工，2014年6月20日完成。5主要施工工艺和方法5.1 混凝土刚性自防水地下室混凝土刚性自防水，采用预拌混凝土，包括基础底板及地下室外墙混凝土强度等级为C30P8级抗渗、主楼地下室结构混凝土强度等级为C30P8级抗渗。5.1.1 对预拌混凝土的技术要求(1)配合比：搅拌站须按照搅拌站试验室提供的混凝土配合比进行混凝土的生产，保证混凝土的强度、抗渗等级达到设计
10、要求。(2)坍落度：混凝土的坍落度控制在160土20mm。(3)初凝时间：混凝土的初凝时间控制在3-5小时左右。(4)混凝土供应速度：搅拌站必须保证混凝土能够均匀、连续供应，在浇筑过程中不得出现断档，也不得有多辆罐车同时到场，造成积压，具体每次混凝土浇筑施工时，按工地项目部要求的供应速度保证供应。(5)每次浇筑前搅拌站先送2m3左右的同混凝土配合比的无石子水泥砂浆，一方面用于洗(润)泵管，另一方面用来墙柱等根部的施工缝接茬处理。(6)每次混凝土浇筑施工，第一辆罐车到场时，搅拌站必须提供混凝土配合比申请单、配合比通知单、混凝土开盘鉴定等资料，否则工地有权拒绝浇筑，每车随车提供预拌混凝土小票。(7
11、)混凝土浇筑完后30天以内，搅拌站必须提供预拌混凝土合格证、混凝土抗压强度报告等资料。(8)每次浇筑时，搅拌站必须有至少一名调度员在现场指挥，所有人员必须听从项目部的指挥，否则项目部有权责令其退场。(9)混凝土到场后，试验人员对混凝土进行坍落度及保水性等检查，如发现不合格或不适于泵送，试验人员有权要求退货或做它用，不得用于工程本体中。搅拌站应根据实际情况及时调整配合比。(10)若混凝土从出机到到场的时间超过初凝时间，不论外观检查如何，均视为不合格，不得用于工程本体中。5.1. 2混凝土浇筑的一般要求(1)控制混凝土进场时间，保证混凝土浇筑的连续性，必要的间歇必须在初凝时间内，严禁出现施工冷缝。
12、(2)混凝土自由倾落高度不得超过2m,当自由倾倒高度超过2m时应采取串筒或溜槽降低混凝土的自由下落高度，以防混凝土分散离析。(3) .浇筑墙体混凝土前先浇筑3-5cm厚同配比砂浆。(4) .浇筑混凝土时应分层分段连续浇筑，浇筑高度应根据结构特点、钢筋疏密决定，一般为振捣作用长度的L25倍，最大不超过50cm。(5)使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀密实。振捣棒移动间距不大于振捣棒有效作用半径的1.25倍，振捣棒有效作用半径取380mm,振捣间距为560mm。振捣上一层时应插入下层5cm,以消除两层间的接缝。(6)浇筑混凝土应连续进行。如间歇，其间
13、歇时间应尽量缩短，并应在下层混凝土凝结前，将上层混凝土浇筑完毕,超过5小时按施工缝处理。5.1.3底板混凝土浇筑(C30P6)(1)本工程基础底板厚度为150Onmb整体斜面分层法进行浇筑，每层浇筑厚度不超过500mm,用插入式振动器捣固密实，防止漏振，应在水泥初凝时间内浇筑完成。断面国斜茬，以便于与新浇筑的混凝土接茬。浇财向:.4.，.T,.二.,浇筑示意图1一分段线2已浇筑混凝土图1底板混凝土浇筑示意图5. (2)本工程地下车库及其他楼座底板混凝土采用混凝土泵进行浇注，汽车泵配合。6. 1.4外墙混凝土浇筑：主楼地下室外墙混凝土为C30S6抗渗，地下车库外墙为混凝土为C30P6抗渗。(1)
14、对于穿墙螺杆，在穿外墙螺杆中间部位焊接止水片，如下图所示：图2地下室穿墙螺栓止片安装示意图(2)地下室外墙混凝土采用分层浇筑、振捣，每层浇筑高度不超过50Onlin(用自制标识杆控制每层浇筑高度)。6.1. 5地下室外墙施工缝：地下室外墙混凝土施工须满足地下防水要求(参见地下工程防水技术规范GB50108-2008和地下防水工程施工质量验收规范(GB50208-2011).(1)水平施工缝：底板上返300处沿外墙周圈居中设置止水钢板，墙顶水平施工缝应弹线切割平直，剔除表面浮浆、松散混凝土块、软弱混凝土层，表面露出石子即可。墙体（2）垂直施工缝：由于施工面积很大，地下室外墙不能次浇筑完成，故在后浇带位置留设垂直施工缝。（3）施工缝处理：水平施工缝浇灌混凝土前，弹线切割平直，剔除表面浮浆、松散混凝土块、软弱混凝土层，表面露出石子，先铺净
