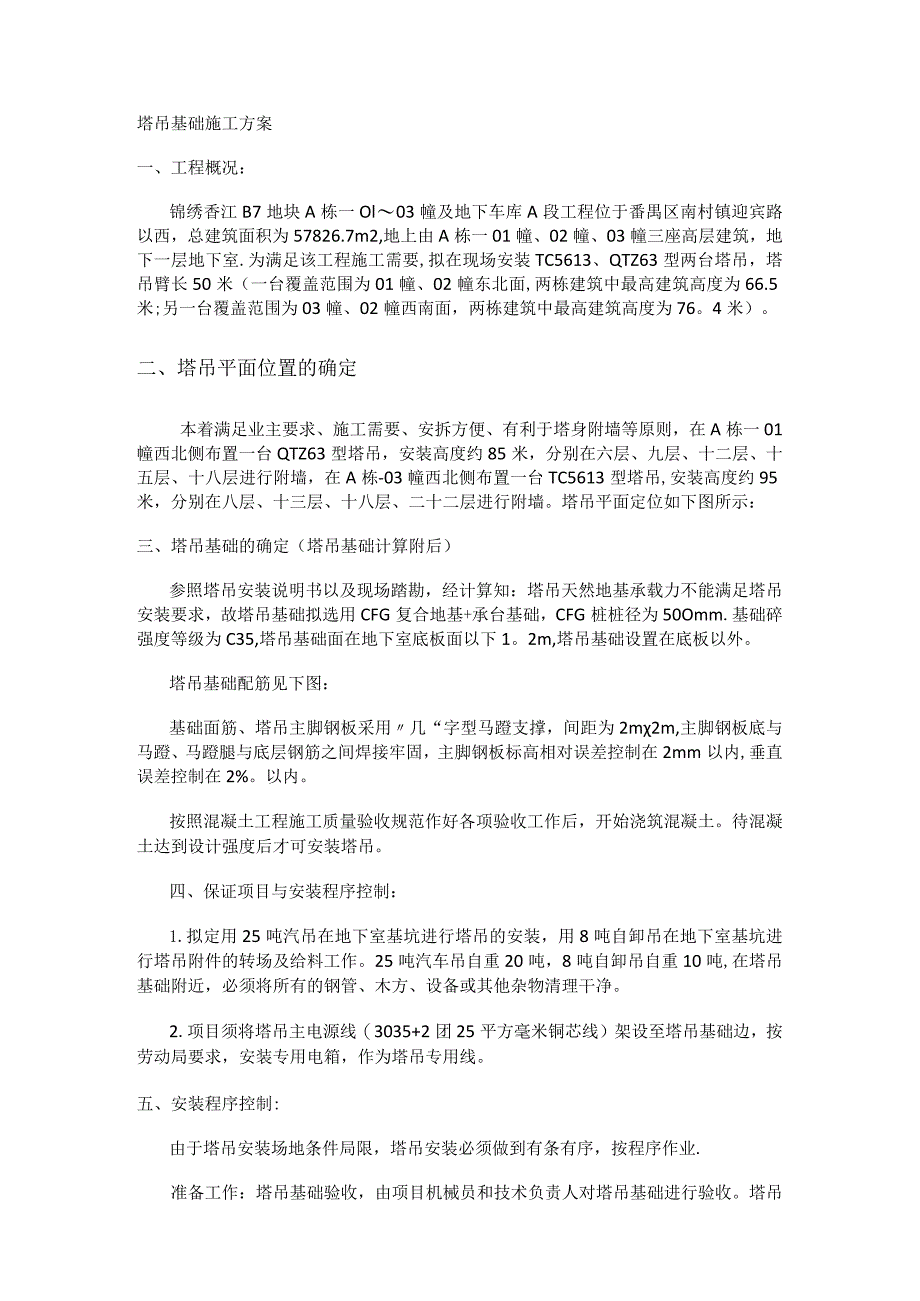

1、塔吊基础施工方案一、工程概况：锦绣香江B7地块A栋一Ol03幢及地下车库A段工程位于番禺区南村镇迎宾路以西，总建筑面积为57826.7m2,地上由A栋一01幢、02幢、03幢三座高层建筑，地下一层地下室.为满足该工程施工需要,拟在现场安装TC5613、QTZ63型两台塔吊，塔吊臂长50米（一台覆盖范围为01幢、02幢东北面,两栋建筑中最高建筑高度为66.5米;另一台覆盖范围为03幢、02幢西南面，两栋建筑中最高建筑高度为76。4米）。二、塔吊平面位置的确定本着满足业主要求、施工需要、安拆方便、有利于塔身附墙等原则，在A栋一01幢西北侧布置一台QTZ63型塔吊，安装高度约85米，分别在六层、九层
2、、十二层、十五层、十八层进行附墙，在A栋-03幢西北侧布置一台TC5613型塔吊,安装高度约95米，分别在八层、十三层、十八层、二十二层进行附墙。塔吊平面定位如下图所示：三、塔吊基础的确定（塔吊基础计算附后）参照塔吊安装说明书以及现场踏勘，经计算知：塔吊天然地基承载力不能满足塔吊安装要求，故塔吊基础拟选用CFG复合地基+承台基础，CFG桩桩径为50Omm.基础碎强度等级为C35,塔吊基础面在地下室底板面以下1。2m,塔吊基础设置在底板以外。塔吊基础配筋见下图：基础面筋、塔吊主脚钢板采用几“字型马蹬支撑，间距为2m2m,主脚钢板底与马蹬、马蹬腿与底层钢筋之间焊接牢固，主脚钢板标高相对误差控制在2
3、mm以内,垂直误差控制在2%。以内。按照混凝土工程施工质量验收规范作好各项验收工作后，开始浇筑混凝土。待混凝土达到设计强度后才可安装塔吊。四、保证项目与安装程序控制：1.拟定用25吨汽吊在地下室基坑进行塔吊的安装，用8吨自卸吊在地下室基坑进行塔吊附件的转场及给料工作。25吨汽车吊自重20吨，8吨自卸吊自重10吨,在塔吊基础附近，必须将所有的钢管、木方、设备或其他杂物清理干净。2.项目须将塔吊主电源线（3035+2团25平方毫米铜芯线）架设至塔吊基础边，按劳动局要求，安装专用电箱，作为塔吊专用线。五、安装程序控制:由于塔吊安装场地条件局限，塔吊安装必须做到有条有序，按程序作业.准备工作：塔吊基础
4、验收，由项目机械员和技术负责人对塔吊基础进行验收。塔吊按安装顺序，组织部件依次进场。1、安装塔身基础节：起吊基础节，将基础节安放到塔吊固定支脚上，将销轴抹上黄油,打入，并在销轴上插入安全销和开口销固定.2、安装一节标准节,将塔身增高至10.5米的高度。3、安装顶升套架：在地面将走台和扶栏组件安装在套架上,起吊顶升套架，将顶升套架套在第一节标准节外。4、安装回转支承：准备两根4米和一根8米的钢丝绳，在回转支承前面，将吊绳的有环端穿入销轴中，在后面，将U形吊钩插入鱼尾板孔中,并在回转支承上系一根牵引绳，起吊回转支承,放到塔身第一节标准节上，用销轴连接回转支承和塔身第一节，并用安全销和开口销固定，最
5、后安装回转电机、电磁联轴节及回转走道。5、安装塔头:在地面上将平衡臂拉杆的最后一节固定在塔尖上，将一根4米吊具固定在塔头上（吊绳应成四倍绳穿过销轴），起吊塔头,将其吊放到回转支承鱼尾板中,连接塔头和回转支承,一侧用鱼尾板螺栓，另一侧用销轴，并用安全销和开口销固定.6、安装平衡臂：1、在平衡臂上放一根条木,在地面上安装好平衡臂拉杆并用销轴连接，拉杆放在条木上以保持拉杆的位置，在平衡臂后挂一根麻绳，以便在地面上导引安装平衡臂；2、在平衡臂上专设的4个点上栓好吊索（4根21o3mm,长4m的钢丝绳），微微起吊，检查其稳定性；3、起吊平衡臂，将其固定在塔头上，两个销轴必须在销孔内就位，加开口销；4、继

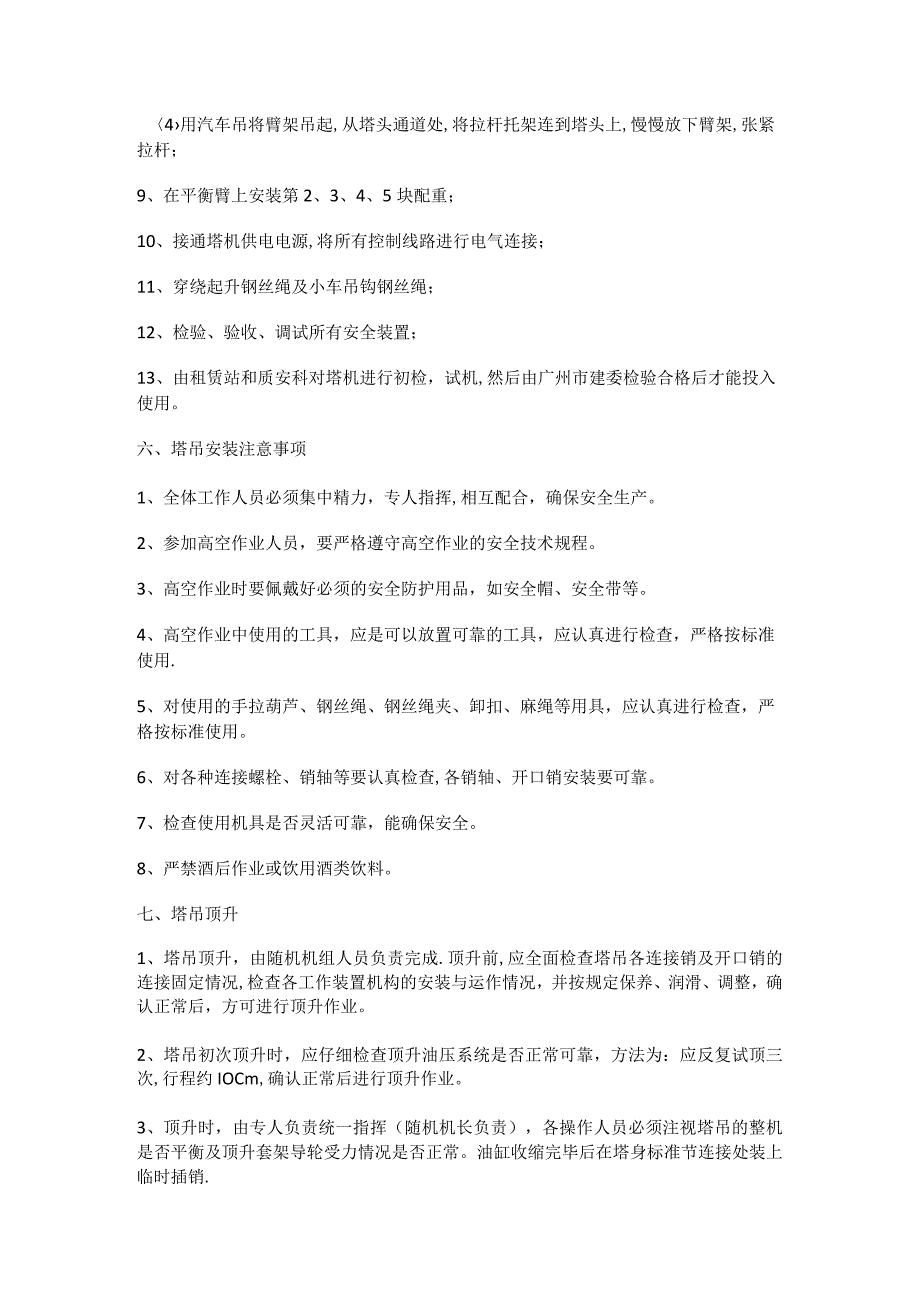

6、续起吊平衡臂，使平衡臂有一定的倾斜度,以便于用销轴将拉杆1和拉杆2连接。5、继续保持平衡臂倾斜,利用白棕绳将拉杆组件提起,将双联拉杆与塔头销接;6、慢慢放下平衡臂,张紧拉杆,松开吊索和白棕绳；7、在平衡臂上吊装第1块配重；8、安装起重臂:旋转回转支承，使吊车能在作业半径内起吊起重臂.1）在地面上销接好起重臂拉杆；2起重臂重心点在离吊臂后端18。8米处,调整小车使起重呈向水平状态，并用绳索回定小车,防止小车滑动；3）起吊吊臂至销接位置,在臂根处连接就位，用销轴将臂架与塔头连接；4用汽车吊将臂架吊起,从塔头通道处,将拉杆托架连到塔头上,慢慢放下臂架,张紧拉杆；9、在平衡臂上安装第2、3、4、5块配
7、重；10、接通塔机供电电源,将所有控制线路进行电气连接；11、穿绕起升钢丝绳及小车吊钩钢丝绳；12、检验、验收、调试所有安全装置；13、由租赁站和质安科对塔机进行初检，试机,然后由广州市建委检验合格后才能投入使用。六、塔吊安装注意事项1、全体工作人员必须集中精力，专人指挥,相互配合，确保安全生产。2、参加高空作业人员，要严格遵守高空作业的安全技术规程。3、高空作业时要佩戴好必须的安全防护用品，如安全帽、安全带等。4、高空作业中使用的工具，应是可以放置可靠的工具，应认真进行检查，严格按标准使用.5、对使用的手拉葫芦、钢丝绳、钢丝绳夹、卸扣、麻绳等用具，应认真进行检查，严格按标准使用。6、对各种连
8、接螺栓、销轴等要认真检查,各销轴、开口销安装要可靠。7、检查使用机具是否灵活可靠，能确保安全。8、严禁酒后作业或饮用酒类饮料。七、塔吊顶升1、塔吊顶升，由随机机组人员负责完成.顶升前,应全面检查塔吊各连接销及开口销的连接固定情况,检查各工作装置机构的安装与运作情况，并按规定保养、润滑、调整，确认正常后，方可进行顶升作业。2、塔吊初次顶升时，应仔细检查顶升油压系统是否正常可靠，方法为：应反复试顶三次,行程约IOCm,确认正常后进行顶升作业。3、顶升时，由专人负责统一指挥（随机机长负责），各操作人员必须注视塔吊的整机是否平衡及顶升套架导轮受力情况是否正常。油缸收缩完毕后在塔身标准节连接处装上临时插
9、销.八、塔吊的拆除本区塔吊要待结构封顶后拆除,先拆A栋-01幢塔吊，后拆A栋一03幢塔吊，塔吊拆除时，准备使用25吨的汽车吊进行拆除作业，拆卸的塔吊从地下室顶板上规定的行走路线运出场区,具体行走路线根据现场的施工实际情况确定。拆除前确定汽车吊与平板车的行走路线上地下室顶板做好钢管回顶加固处理。九、塔吊拆除前的准备工作：1、准备好安全帽、防滑鞋、安全带、手套等。2、所用的手拉葫芦、钢丝绳、卡环、吊钩等各种吊具和索具严格按规定做认真检查，合格才能使用，严禁超载使用,各种联接螺栓、销轴要认真检查其可靠性。3、检查液压顶升系统，包括：A、液压管路是否老化和漏油。B、液压缸在有效行程和任意位置是否能准确
10、、平稳地停止;C、顶升套架升降是否正常，导轨与导轮径向间隙应调整到2-5mm.4、保证现场道路的畅通及地基坚实：（1）将塔吊周围30米范围内的所有的砌筑材料、装饰材料及垃圾全部清理干净；（2）保证每天降塔后现场有8节标准节的堆放场地；5、塔吊拆除时，塔身四周30米处应设置安全警界线，设专人看护，不得有闲杂人员入内。6、项目机械员做好作业人员的特殊作业（塔吊拆除）安全技术交底.十、塔式起重机拆除程序：（一）、降塔（1）将套架升至塔身顶部，并将其4个角用销与回转支承接好；注意：油缸活塞要全部伸出，将顶升横梁支撑在标准节耳座上;将引进小车挂在导轨上,并将其固定在要拆除的标准节上；将臂架旋转至套架开口
11、的一侧。（2）不吊重物，将小车开到37。7米的位置,使塔身平衡；（3）取出标准节与回转支承的连接销，将液压泵站操纵杆推到向上方向向上顶升,直到回转支承支脚刚刚离开鱼尾板为止,检查塔身是否平衡,否则移动小车直到平衡为止；（4）继续向上顶升，直到标准节与下一节标准节的鱼尾板脱开，将套架上的棘爪支撑在塔身顶升耳座上；（5）将吊钩架和标准节推出套架，注意扶梯不要与下部标准节相碰；（6）操纵泵站使塔身下降直至回转支承插入下方标准节的鱼尾板内并插入安全销；（7）将加节吊钩挂在吊钩架上，将标准节降至地面；（8）再将吊钩架提起挂在导轨上，与另一个标准节相连；（9）重复上述程序,拆除其它标准节。（二）主机拆除程
12、序1、切断电源.2、拆除吊钩及钢丝绳.3、拆除电缆线。4、拆除三块配重。（留下一块3。7吨的配重）5、拆除吊臂拉杆及吊臂（由汽车吊配合拆除）。6、拆除最后一块配重.7、拆除平衡臂拉杆及平衡臂.8、拆除塔顶.9、拆除回转支承.10、拆除顶升套架。11、拆除基础节、塔吊脚.十一、塔吊拆除技术要求1、初次顶升时，应反复试顶升三次，检查液压系统是否正常、可靠,运行是否平稳、降下一节标准节时，油缸动作需循环三次.2、顶升时，塔吊不得进行回转、起吊作业，吊运标准节时，应插入安全销。3、拆除连接销时，应防止重物坠落、杆件受力不均移动伤人.4、顶升梁与塔吊凸耳应连接可靠，才能继续顶升。5、塔式起重机吊臂重心从
13、跟部算起为18.8米（重7310Kg）06、平衡臂起吊应用四根21.5的钢丝绳.7、拆除塔尖时,吊绳应尽可能的绕过轴起吊塔尖。8、起吊回转支承时，用两条4m长的钢丝绳和一根8m钢丝绳,前部将吊索在联接销轴上，后部用二只钩环穿进鱼尾板孔中。9、基础节有两根8m钢丝绳绕在鱼尾板螺栓上起吊.10、降塔间停歇时,应插好安全销，还应加装打入四个标准节连接销，同时用吊钩吊挂标准节,使其定位.十二、塔吊拆除安全注意事项1由拆卸总负责人进行安全技术交底。2、作业人员必须集中精力、专人指挥、相互配合、确保安全。3、必须佩戴好安全防护用品.4、必须严格遵守高空作业的安全技术规程.5、高空作业中使用的工具应放置在可
14、靠的工具袋内，严禁上、下抛掷工具。6、严禁作业前喝酒或酒类饮料和嬉闹行为。十三、塔吊调试及检验、验收:1、顶升完毕后,检验、验收、检查调试所有安全装置.2、由设备料具租赁站和质安科联合对塔吊进行初检,试机，然后由广州市建委检验合格后投入使用。十四、环境与职业健康1、作业前进行专项安全技术交底，作业人员有执业资格证,操作人员必须按照本方案作业，并按厂家规定进行安装、拆卸和顶升作业。2、晚上作业时必须提供足够的灯光照明，铺灯根据现场实际情况进行开启、关闭，防止光污染并节约用电。3、工作中若出现雷暴或六级以上大风时，必须停止作业.4、塔吊安装、拆卸完毕后及时清理现场，严格按照控制油用品的使用，防止废
15、油污染环境。5、安装过程中禁止吊车超负荷作业,汽车吊支脚距边坡的距离不少于2米，并加钢板和枕木,吊装过程必须观察支脚和边坡的情况，发现异常，应立即停止作业。十五、附表：1、塔吊主要部件重表2、所需机械工具材料表1、附表1塔机主要部件重量表序号部件名称数量单位重量(kg)总重量(kg)1套架结构(含油缸、扁担梁、平台)11930o91930o92基础节1197619763回转支承(含通道、导轨)14187o44187.44塔头I11411141155F衡臂1427042706起重臂1543254327配重124008标准节26(30)99225792(29760)9塔吊自重57399o3(6136703)2、附表2：所需机具工具材料表名称规格数量单位汽车吊25T1汽车吊8T1台手拉葫芦2吨1个手拉葫芦1吨2个白棕绳2080米气割机具1套榔头16磅2个榔头
