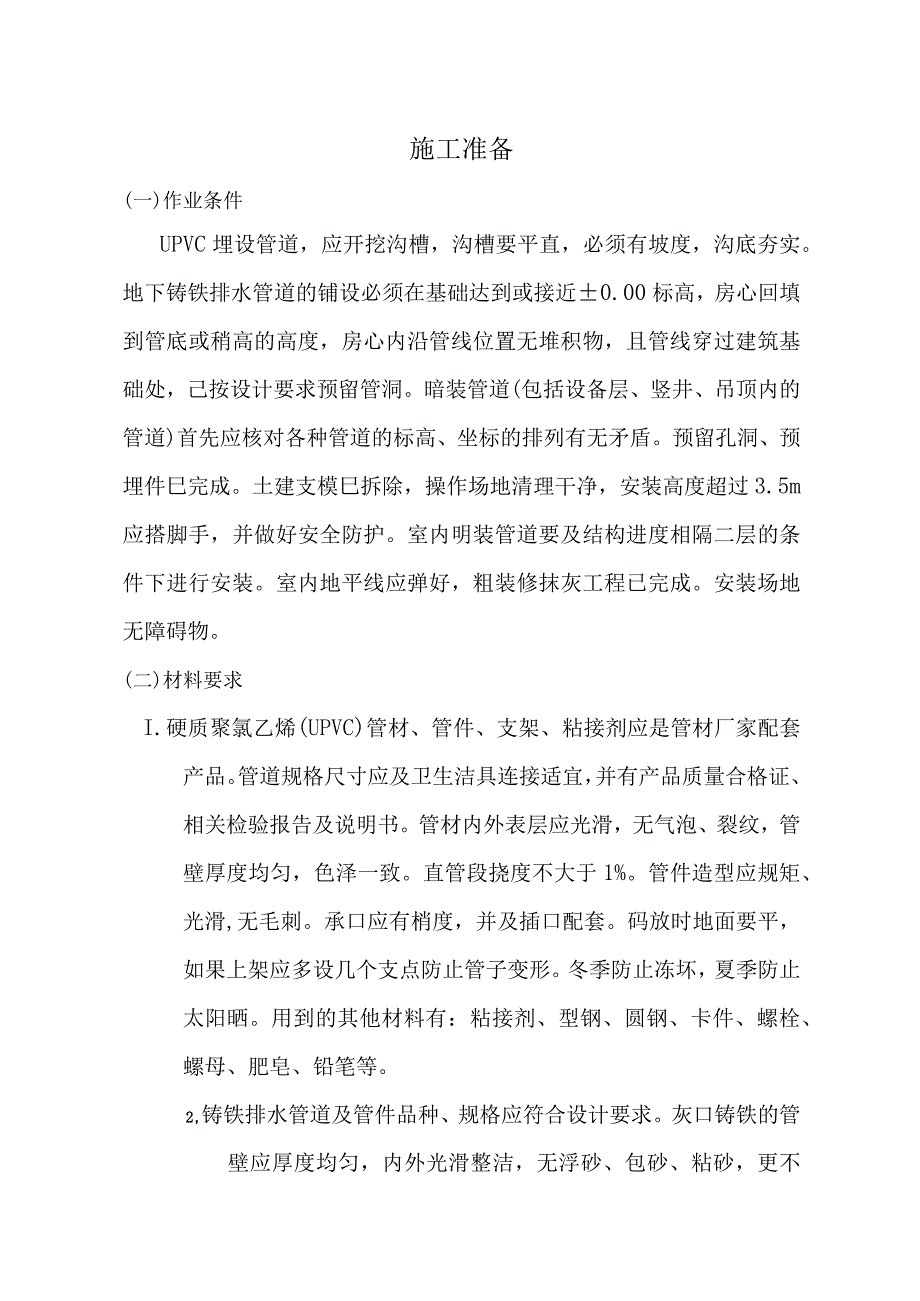

1、施工准备(一)作业条件UPVC埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近0.00标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，己按设计要求预留管洞。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件巳完成。土建支模巳拆除，操作场地清理干净，安装高度超过3.5m应搭脚手，并做好安全防护。室内明装管道要及结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。(二)材料要求I.硬质聚氯乙烯(UPVC)管材、管件、支架、

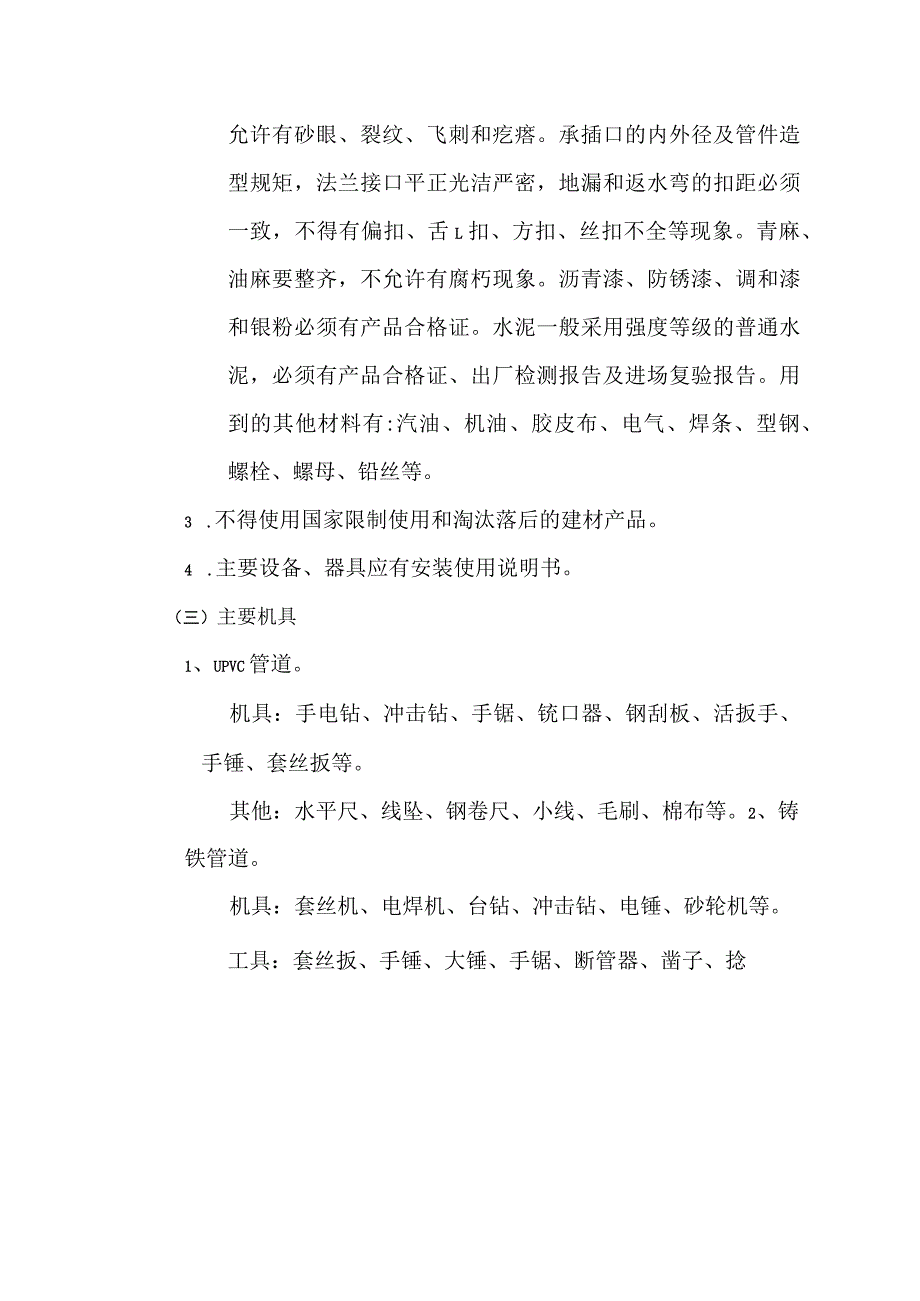

2、粘接剂应是管材厂家配套产品。管道规格尺寸应及卫生洁具连接适宜，并有产品质量合格证、相关检验报告及说明书。管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑,无毛刺。承口应有梢度，并及插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。2,铸铁排水管道及管件品种、规格应符合设计要求。灰口铸铁的管壁应厚度均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯
3、的扣距必须一致，不得有偏扣、舌L扣、方扣、丝扣不全等现象。青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必须有产品合格证。水泥一般采用强度等级的普通水泥，必须有产品合格证、出厂检测报告及进场复验报告。用到的其他材料有:汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。3 .不得使用国家限制使用和淘汰落后的建材产品。4 .主要设备、器具应有安装使用说明书。（三）主要机具1、UPVC管道。机具：手电钻、冲击钻、手锯、铳口器、钢刮板、活扳手、手锤、套丝扳等。其他：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。2、铸铁管道。机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等。工具

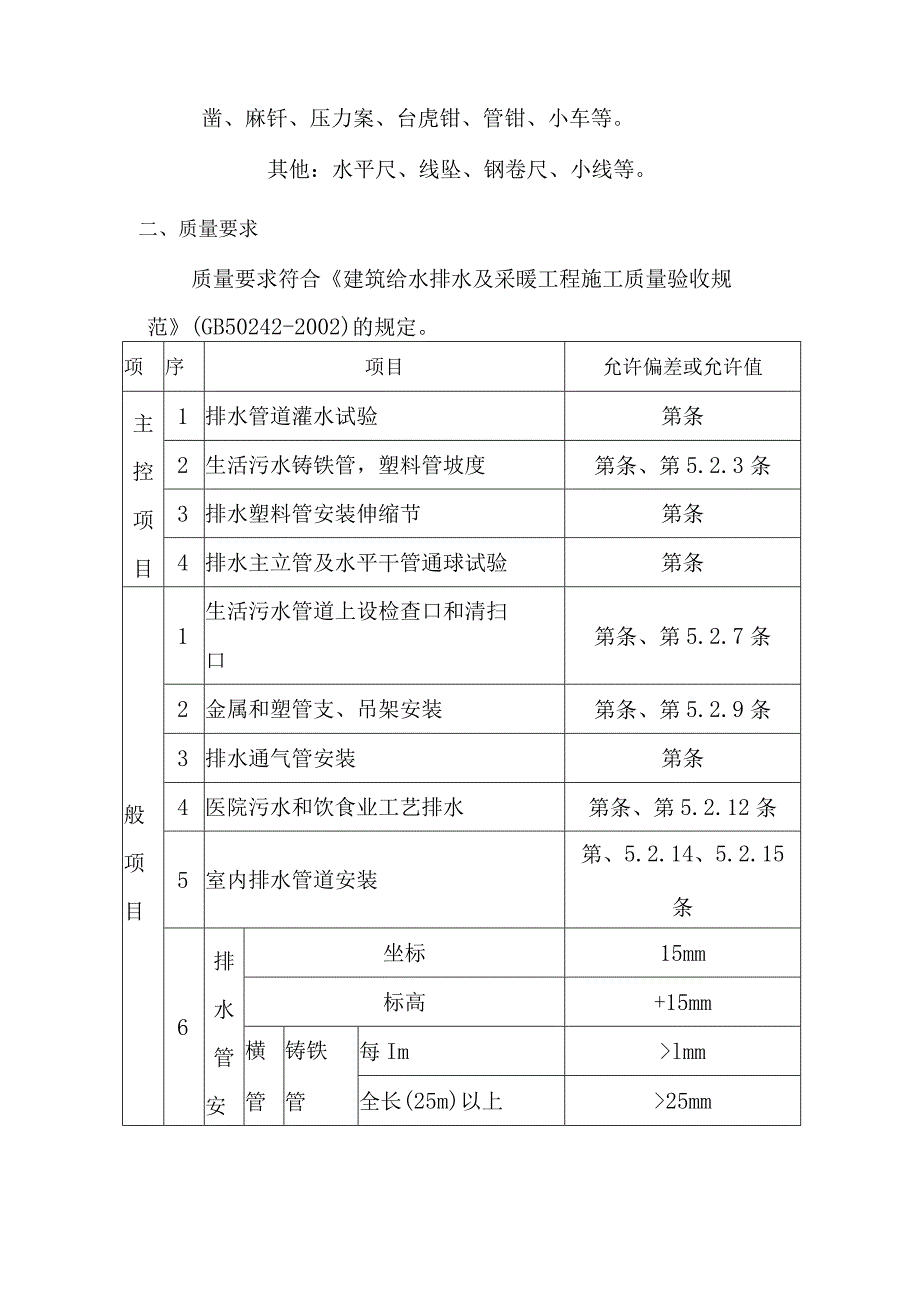

4、：套丝扳、手锤、大锤、手锯、断管器、凿子、捻凿、麻钎、压力案、台虎钳、管钳、小车等。其他：水平尺、线坠、钢卷尺、小线等。二、质量要求质量要求符合建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)的规定。项序项目允许偏差或允许值主控项目1排水管道灌水试验第条2生活污水铸铁管，塑料管坡度第条、第5.2.3条3排水塑料管安装伸缩节第条4排水主立管及水平干管通球试验第条般项目1生活污水管道上设检查口和清扫口第条、第5.2.7条2金属和塑管支、吊架安装第条、第5.2.9条3排水通气管安装第条4医院污水和饮食业工艺排水第条、第5.2.12条5室内排水管道安装第、5.2.14、5.2.15条
5、6排水管安坐标15mm标高+15mm横管铸铁管每Imlmm全长(25m)以上25mm装允许偏差.纵横方向穿曲钢管母InI管径三100mmImm管径100mm1.5mm全长（25m）以上管径W100mm才25mm管径100mm#38mm塑料管每Im1.5mm全长（25m）以上38mm钢筋混凝土管每InI3mm全长（25m）以上中75mm管垂直度铸铁管每Im3mm全长（25m）以上#15mm钢管每Inl3mm全长（25m）以上才IOnIm塑料管每InI3mm全长（25In）以上15mm三、工艺流程安装准备f预制加工f干管安装f立管安装f支管安装f卡件固定f封口堵洞f灌水试验f满水排泄试验f通球试验
6、四、操作工艺(一)安装准备认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时及设计和有关人员研究解决，办理变更洽商记录。根据设计图纸检查、核对预留孔洞大小是否正确，将管道坐标、标高位置画线定位。(二)预制加工I、UPVC管预制加工。根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铳刀或刮刀除掉断口内外飞刺，外棱铳出15。角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部分的水分、灰尘擦拭干净。如有油污需
7、用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至Imin即可粘接牢固。牢固后立即将溢处的粘接剂擦拭干净。多口粘接时应注意预留口方向。粘接剂易挥发，使用后应随时封盖，冬季施工进行粘接时，凝固时间为23mino粘接场所应通风良好，远离明火。2、铸铁管道预制加工。应每节做防腐，两端留IoOCnl不做防腐（接口用）。为了减少在安装中捻固定次口，对部分管材及管件可预先按测绘好的草图捻好灰口，并编号、码放在平坦场地，管段下面用木方子垫平垫实。捻好灰日口的预制管段，对灰口要进行养护，保持湿润。冬季要采取防冻措施，一般常温2448h
8、后方可移动，运到现场安装。（三）干管安装I、UPVC管道。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工的管段,按编号运至安装部位进行安装。各管段粘接时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀,各预留口位置准确。干管安装完成后应作闭水试验，出口应用充气橡胶堵封闭，达到不渗漏，5min内水位不下降为合格。托吊管粘牢后在按流水方向找坡度。最后将预留口封严和堵洞。地下埋设管道，根据图纸要求的坐标、标高，预留槽洞或预埋套管，而后开挖沟槽并夯实，回填时应先用细砂回填至管上皮100nlm,回填土过筛，夯实时勿碰损管道。2、铸铁管道。管道埋设：在开挖管沟或房
9、心回填到管底标高处铺设管道时，应将预制好的管段按照承口朝向来水方向，由出水日口处向室内顺序排列。开挖捻灰口用的工作坑，将预制的管段徐徐放入管沟内，封闭堵严总出水口，做好临时支撑，按施工图纸的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，将管段承插口相连。在管沟内捻灰口前，将管道调直、找正，用麻钎或薄捻凿将承插口缝隙找均匀，把麻打实，防止接口材料掉入管内，再校直、校正，管道两侧用土培好，以防捻灰口时管道移位。将水灰比为1：9的水泥捻口灰拌好后，装在灰盘内放在承插日口下部，人跨在管道上、一手填灰、一手用捻凿捣实，先填下部由下而上，边填边捣实，填满后用手锤打实，再填再打，将灰口打满打实为止
10、。捻好的灰口，用湿麻绳缠好养护或填湿润细土掩盖养护。管道铺设捻好灰口，再将立管及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。按照施工图对铺设好的管道坐标、标高及预留管口尺寸进行自检，确认准确无误。捻口经过24h后即可从预留管口处灌水做闭水试验，水满后15min再次灌满，观察5min水位不下降且各接口及管道无渗漏为合格。经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。管道系统经隐蔽验收合格后，临时封堵各预留管口，配合土建填孔、洞，按规定填回填土。托、吊管道安装：安装在管道设备层内的铸铁排水干管可根据设计要求做托、吊或砌
11、砖墩架设。安装托、吊干管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊杆尺寸，将预制好的管道托、吊牢固，并将立管预留口位置及首层卫生洁具的排水预留管口，按地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。托、吊排水干管在吊顶内者，须做闭水试验，按隐蔽工程项目办理隐检手续。管道安装防止倒坡及坡度不当，如设计无要求时，可参标准坡度最小坡度352525152012151010785坡度（。）警2100125150200序号123456排出管及立管的连接宜采用两个45弯头或弯曲半径不小于4倍管径的90弯头，否则管道容易堵塞。为防止渗漏，塑料管及铸铁管插接处用砂纸将塑料管横向打
12、磨粗糙。（四）立管安装I、UPVC管道。安装前清理场地，根据需要支撑操作平台。将已预制好的立管运到安装部位。安装立管时按设计要求安装伸缩节，无规定时将伸缩节置于三通下方（如三通在楼板上面则置于三通上方），立管穿楼板处固定，安装前首先清理上次巳预留的伸缩节，将锁母拧下，取出U型胶圈，清理杂物。复查顶板洞口是否合适。立管插入端应先画好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上层洞口内，垂直用力插至杯记为止（一般预留胀缩量为2030mm）o合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封
13、严。高层建筑排水立管宜暗设在管窿内，沿立管应设几处防堵铁幕子，比如1层、6层、12层等，防止杂物堵塞。在需要安装防火套管或阻火圈的楼层，应先将防火套管或阻火圈套在管段外，然后进行管道接口连接。管道不宜设在热源附近，当不能避免导致管道表面温度大于60。C时应采取隔热措施，立管及家用灶具边缘净距不得小于0.4m。立管设伸缩节时应符合下列规定：层高小于等于4m时排水立管和通气立管每层设一伸缩节;层高大于4m时，其数量应根据管道设计伸缩量和伸缩节允许伸缩量计算确定。立管宜每二层设一个检查口，顶层和楼层转弯时应一层设置检查口，安装高度距地面1m。管并中UPVC管离热水立管净距不小于100mnb且热水立管
14、保温。2、铸铁管道。根据施工图校对预留孔洞尺寸有无差错，如系预制混凝土楼板需剔凿楼板洞，应按位置画好标记，对准标记剔凿。如须断筋，必须征得有关土建施工人员同意，并按规定要求处理。立管检查口设置按设计要求。设计无要求时，一般首层和顶层必须有，其他层隔层设置。安装高度距地面1限安装立管应二人以上配合，一人在上层楼板上，由管洞内投下一个绳头，下面一个人将预制好的立管上半部分栓牢，上拉下托将立管下部插口插入下层管承口内。立管插入承口后，下层的人把甩口及立管检查口方向找正，检查口方向应易于操作。上层的人用木楔将管在楼板孔洞处临时卡牢，打麻、吊直、捻灰。复查立管垂直度，将立管临时固定牢固。立管安装完毕后，
15、配合土建用不低于楼板标号的混凝土将洞灌满填实，并拆除临时支架。如系高层建筑或管道井内，应按设计要求用型钢做固定支架。高层建筑考虑管道膨胀补偿，可采用法兰柔性管件，但在承插口处要留出膨胀补偿余量。高层建筑采用辅助透气管时，可采用辅助透气异型管件连接。透气管高度，从屋顶面层算起至透气帽下端，上人屋面为2000mm,非上人屋面为700m,大于本地区积雪厚度。塑料管作室外透气管易老化断裂，影响牢固性和使用寿命。透气管缩径易造成通风不畅。3、室内雨水管道安装内排水雨水管管材必须考虑承压能力，按设计要求选择。悬吊式雨水管道的敷设坡度不得小于0.005.埋地雨水管道最小坡度见表6-6o度20158654()管径(mm)5075100125150200400悬吊式雨水管道长度超过15m的应安装检查口，其问距规定如下：当管径小于或等于15OmnI时，检查口间距为不大于15m。当管径为20OnIm
