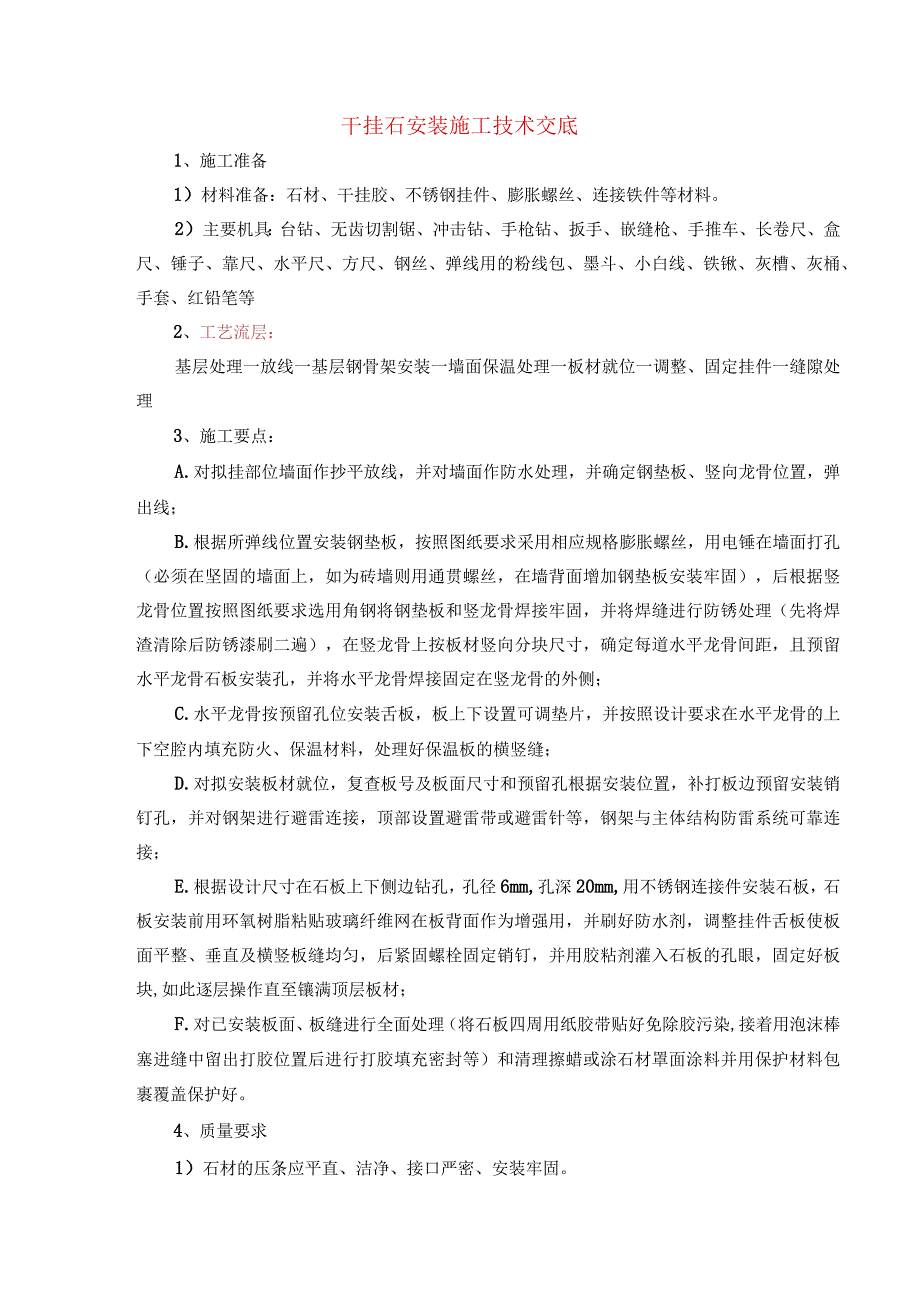

1、干挂石安装施工技术交底1、施工准备1）材料准备：石材、干挂胶、不锈钢挂件、膨胀螺丝、连接铁件等材料。2）主要机具：台钻、无齿切割锯、冲击钻、手枪钻、扳手、嵌缝枪、手推车、长卷尺、盒尺、锤子、靠尺、水平尺、方尺、钢丝、弹线用的粉线包、墨斗、小白线、铁锹、灰槽、灰桶、手套、红铅笔等2、工艺流层：基层处理一放线一基层钢骨架安装一墙面保温处理一板材就位一调整、固定挂件一缝隙处理3、施工要点：A.对拟挂部位墙面作抄平放线，并对墙面作防水处理，并确定钢垫板、竖向龙骨位置，弹出线；B.根据所弹线位置安装钢垫板，按照图纸要求采用相应规格膨胀螺丝，用电锤在墙面打孔（必须在坚固的墙面上，如为砖墙则用通贯螺丝，在墙
2、背面增加钢垫板安装牢固），后根据竖龙骨位置按照图纸要求选用角钢将钢垫板和竖龙骨焊接牢固，并将焊缝进行防锈处理（先将焊渣清除后防锈漆刷二遍），在竖龙骨上按板材竖向分块尺寸，确定每道水平龙骨间距，且预留水平龙骨石板安装孔，并将水平龙骨焊接固定在竖龙骨的外侧；C.水平龙骨按预留孔位安装舌板，板上下设置可调垫片，并按照设计要求在水平龙骨的上下空腔内填充防火、保温材料，处理好保温板的横竖缝；D.对拟安装板材就位，复查板号及板面尺寸和预留孔根据安装位置，补打板边预留安装销钉孔，并对钢架进行避雷连接，顶部设置避雷带或避雷针等，钢架与主体结构防雷系统可靠连接；E.根据设计尺寸在石板上下侧边钻孔，孔径6mm,孔

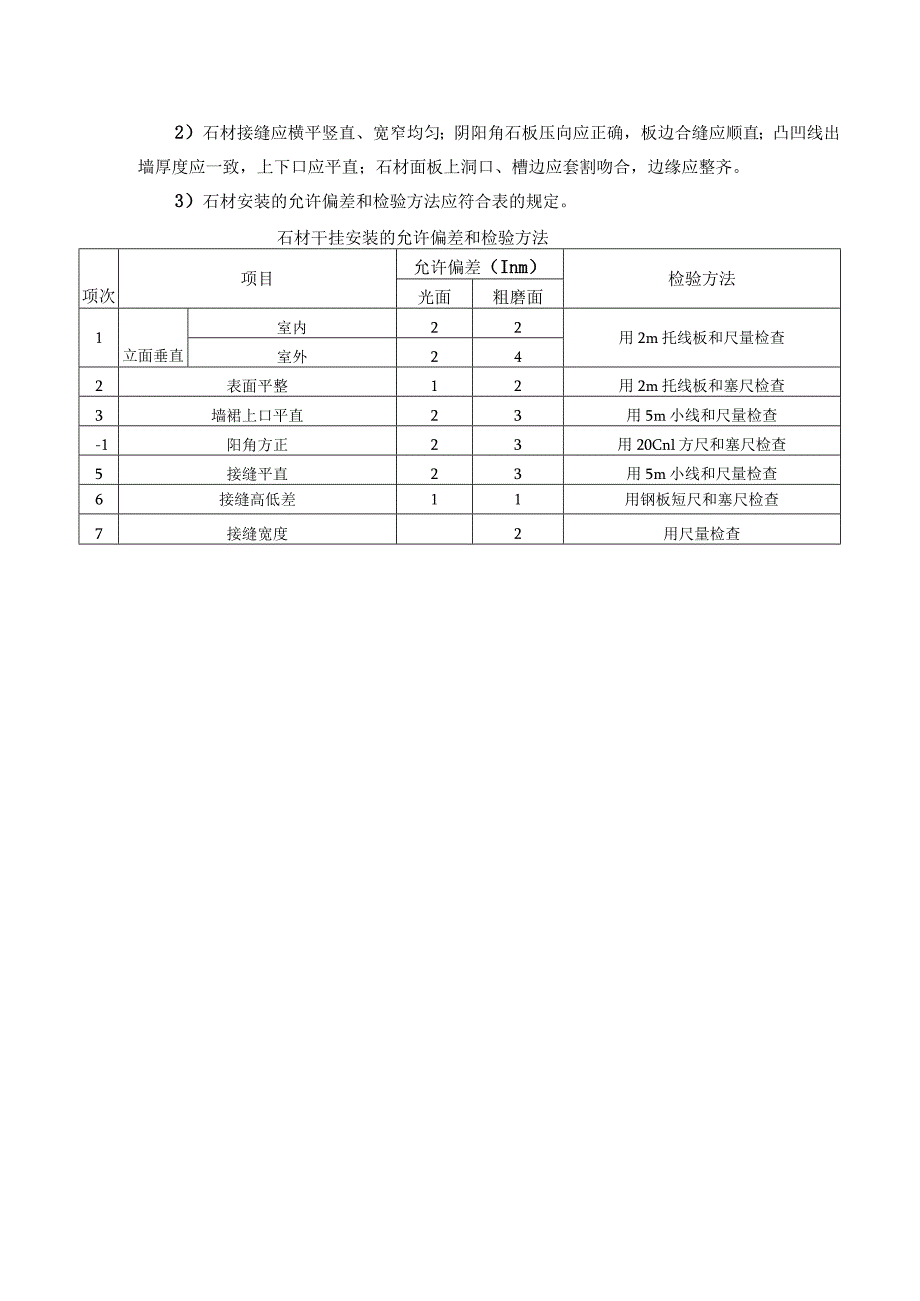

3、深20mm,用不锈钢连接件安装石板，石板安装前用环氧树脂粘贴玻璃纤维网在板背面作为增强用，并刷好防水剂，调整挂件舌板使板面平整、垂直及横竖板缝均匀，后紧固螺栓固定销钉，并用胶粘剂灌入石板的孔眼，固定好板块,如此逐层操作直至镶满顶层板材；F.对已安装板面、板缝进行全面处理（将石板四周用纸胶带贴好免除胶污染,接着用泡沫棒塞进缝中留出打胶位置后进行打胶填充密封等）和清理擦蜡或涂石材罩面涂料并用保护材料包裹覆盖保护好。4、质量要求1）石材的压条应平直、洁净、接口严密、安装牢固。2）石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。3）石材安装的允许偏差和检验方法应符合表的规定。石材干挂安装的允许偏差和检验方法项次项目允许偏差（Inm）检验方法光面粗磨面1立面垂直室内22用2m托线板和尺量检查室外242表面平整12用2m托线板和塞尺检查3墙裙上口平直23用5m小线和尺量检查-1阳角方正23用20Cnl方尺和塞尺检查5接缝平直23用5m小线和尺量检查6接缝高低差11用钢板短尺和塞尺检查7接缝宽度2用尺量检查
