1、微机保护装置常见故障问题及运行注意事项全套一、微机保护装置常见故障问题1、人机对话插件按键失灵主要原因有：L按键机械部分受运行时间的影响，接触不可靠，导致按键失灵；2、装置内部连接软线损坏，导致按键失灵；3、人机对话插件内的数字解码芯片损坏导致按键失灵。2.液晶屏显示不正常主要原因有：L液晶板损坏；2、显示芯片损坏。3、VFC板损坏损坏现象有：1.装置面板显示DAC-ERR;2、装置信号插件告警灯亮。引起此类故障的原因：LVFC插件芯片损坏；2、采样回路电容损坏；3、电源芯片损坏。4 .运行显示TV断线告警故障原因有：L快分开关未合上；2、有TV”二次断线情况发生。5 .AC变送器损坏AC变送

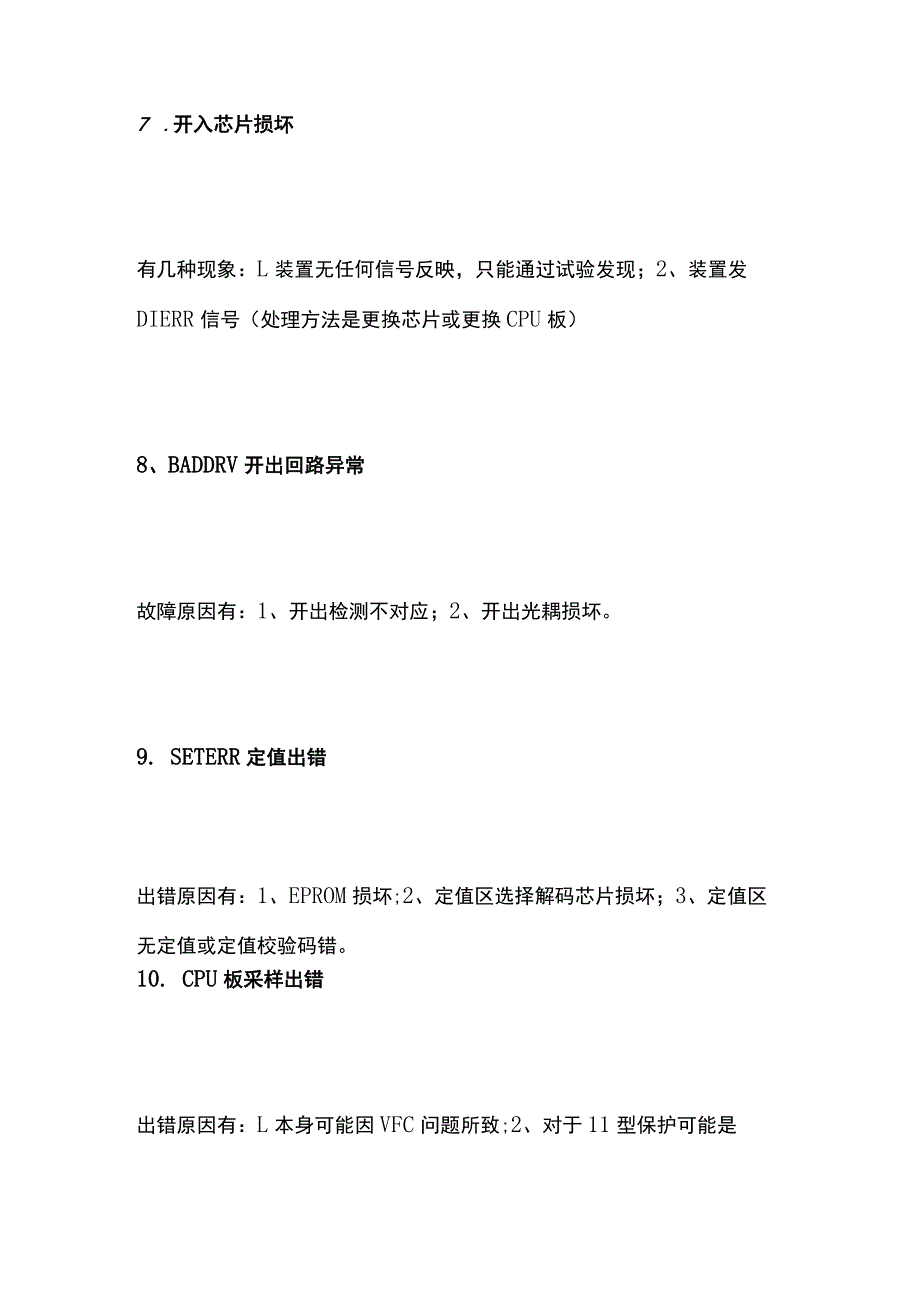

2、器损坏T殳会发TV或TA断线信号。6 .装置发ROMERR信号该情况一般是由程序芯片损坏引起的，应更换EPROM程序。7 .开入芯片损坏有几种现象：L装置无任何信号反映，只能通过试验发现；2、装置发DIERR信号（处理方法是更换芯片或更换CPU板）8、BADDRV开出回路异常故障原因有：1、开出检测不对应；2、开出光耦损坏。9. SETERR定值出错出错原因有：1、EPROM损坏;2、定值区选择解码芯片损坏；3、定值区无定值或定值校验码错。10. CPU板采样出错出错原因有：L本身可能因VFC问题所致;2、对于11型保护可能是采样芯片损坏，对于101型保护可能CPU板损坏。11. 发CPUER
3、R”信号故障原因：LDCPU芯片损坏;2、晶振损坏。12、打印机不正常工作故障原因：L打印机损坏；2、打印机接口损坏；3、输出光耦损坏。针对这些故障要注意的事项：二.微机保护装置调试注意事项:1.尽量少拔装置蒯牛，不触摸插件电路。2、装置和打印机的接地线与屏柜的接地铜接是否连接可靠，铜排是否与地网可靠连接。注意打印机用的外部交流电源，火线及零线不允许接反。3、如要使用电烙铁、示波器，必须与被测屏柜的接地回路连接在一起,并可靠接地。4、试验前应检查屏柜及装置在运输过程中是否有明显的损伤或螺丝松动，特别是TA回路的螺丝及连片不允许有丝毫的松动。5、必须校对装置CPU的程序校验码及程序形成时间。6、
4、校对装置直流额定电压、交流额定电流是否与现场实际一致。7、插件位置是否与图纸一致，插件一定要插到位，不允许接触不良。8、自开关场引入主控室的电缆应采用屏蔽电缆,屏蔽层在开关场与主控室同时接地。9、装置有问题的插件，建议更换新的。三.现场工作的安全措施：1.在任何情况下，任I可人不得对带电设备的田可部件进行操作或将外部装置连接到该带电设备上。2、金属氧化物半导体(MOS)器件开路阻抗很高,极易受到静电的损害,所以使用中务必要小心。3、调试前双手短暂地触摸一下棵露的接地金属表面，以释放聚积在人体内的静电荷。4、尽量避免用手触及插件上的任何导电部件，5、测试电路插件，应避免在地毯上、干燥环境下以及穿
5、着某些类型的衣服（如丝绸、尼龙等）作业，防止感应静电。6、所有电源的测试设备均应接地。在连接测试表笔前，应先将测试设备的接地端与电路插件相连接。同样反过来时应先拉开表笔，再拆除接地端.7、将插件从装置中拔出来后，最好将其放在导体的表面上，并使该导体经过约100ka的电阻接地。8、信号发生器、表计及示波器应带有隔离变压器，将设备同电源隔开。当使用无隔离变压器供电的测试设备时，要求都加上隔离变压器。9、使用至少有20000V灵敏度的万用表。低灵敏度表计所产生的大电流可能会烧坏静态器件。四、运行时注意事项：1.送行中应检查装置直流电源、CPU插件、信号插件上的指示灯是否指示正常。2、装置一旦发生告警
6、信号应手动按复位键使装置复位，若复位不成功应退出压板，及时汇报并通知维护人员进行处理。3、当投入有关开人量的起动压板时，装置面板应有变位显示，如果无显示应检查压板接触是否可靠或开人量光耦是否换坏，若系光耦问题,应及时通知维护人员处理。4、运行过程中应注意重合闸方式开关的投退位置，重合闸起动压板和重合闸出口压板的投退。5、运行前应检查装置面板上的定值区,必须与定值单上的定值区对应。6、运行中，不允许不按指定操作程序随意按动面板上的键盘。7、运行中不允许随意操作如下命令：开出传动命令（修改定值，固化定值、设置CPU数目、改变定值区、回改变本装置在通信网中的地址等）8、对运行人员的要求须专业（熟悉保护装置回路接线、熟悉保护面板各指示灯意义、能操作保护回路及出口回路压板、能操作保护装置的复位及动作信号复归、回管理好打印机和打印报告，防止其卡纸和报告丢失，熟悉打印信息、了解装置的现有定值、熟悉保护装置的运行环境、按时开空调器，保证微机保护装置工作在最佳环境）
