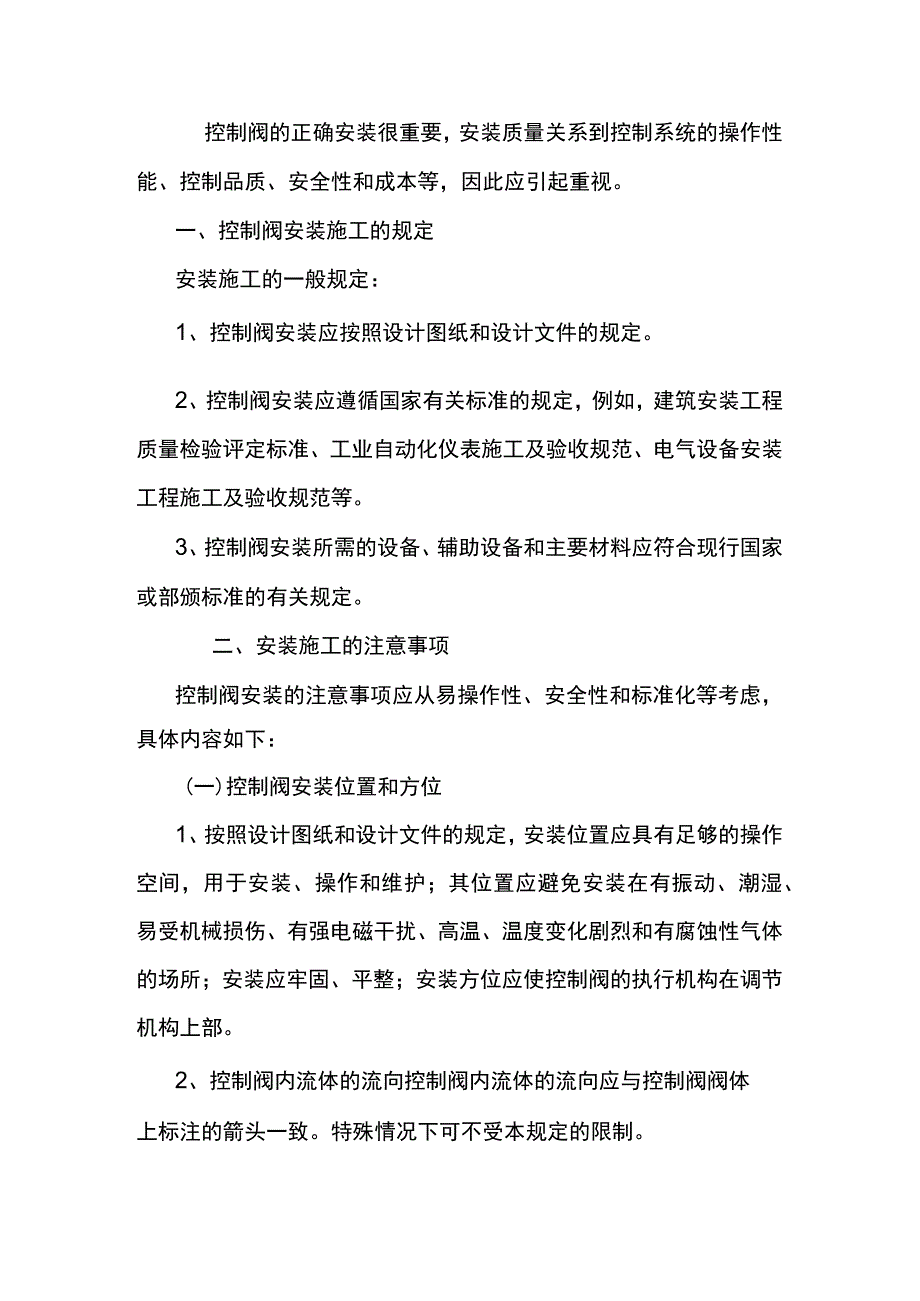

1、控制阀的正确安装很重要，安装质量关系到控制系统的操作性能、控制品质、安全性和成本等，因此应引起重视。一、控制阀安装施工的规定安装施工的一般规定：1、控制阀安装应按照设计图纸和设计文件的规定。2、控制阀安装应遵循国家有关标准的规定，例如，建筑安装工程质量检验评定标准、工业自动化仪表施工及验收规范、电气设备安装工程施工及验收规范等。3、控制阀安装所需的设备、辅助设备和主要材料应符合现行国家或部颁标准的有关规定。二、安装施工的注意事项控制阀安装的注意事项应从易操作性、安全性和标准化等考虑，具体内容如下：(一)控制阀安装位置和方位1、按照设计图纸和设计文件的规定，安装位置应具有足够的操作空间，用于安装

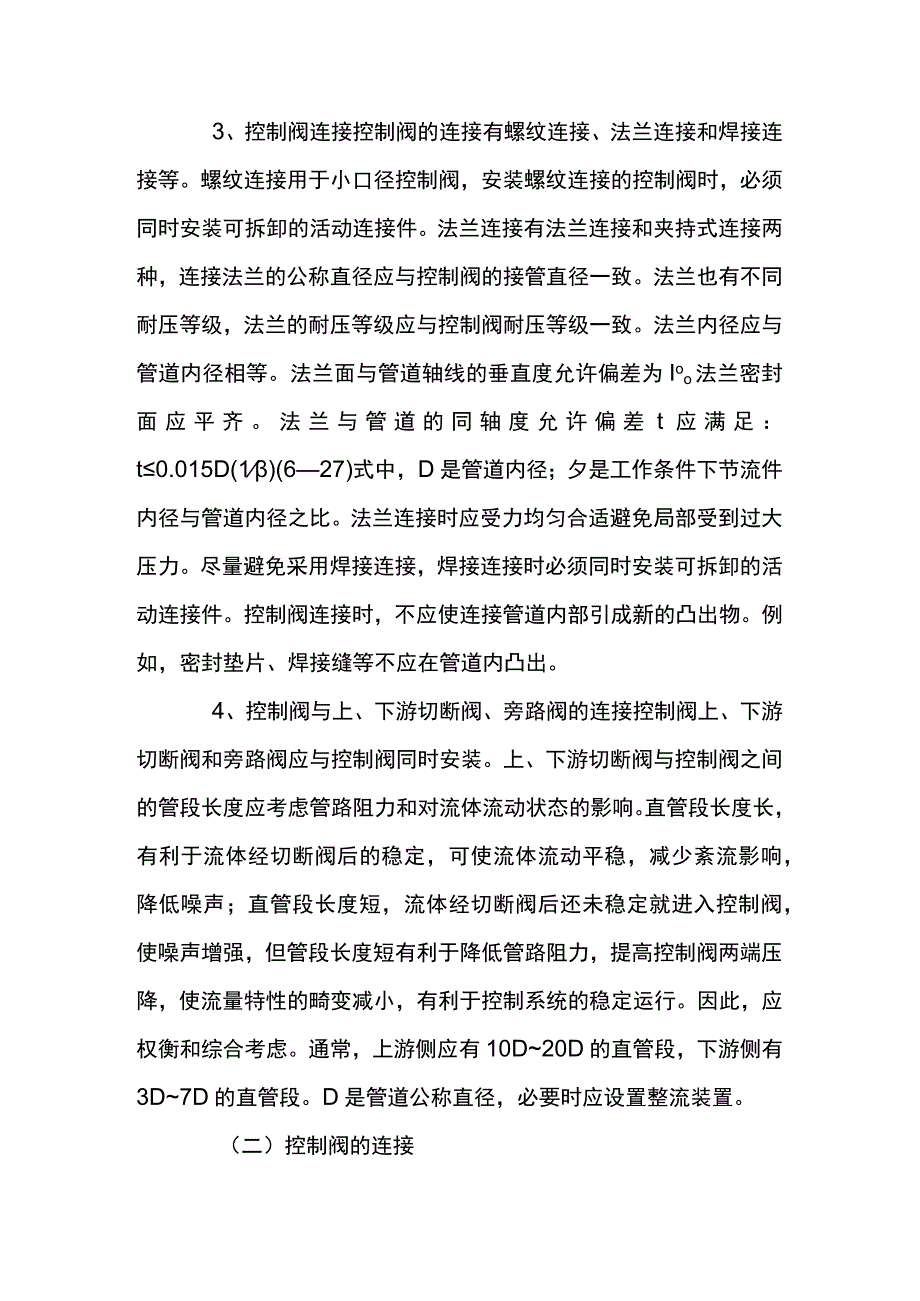

2、、操作和维护；其位置应避免安装在有振动、潮湿、易受机械损伤、有强电磁干扰、高温、温度变化剧烈和有腐蚀性气体的场所；安装应牢固、平整；安装方位应使控制阀的执行机构在调节机构上部。2、控制阀内流体的流向控制阀内流体的流向应与控制阀阀体上标注的箭头一致。特殊情况下可不受本规定的限制。3、控制阀连接控制阀的连接有螺纹连接、法兰连接和焊接连接等。螺纹连接用于小口径控制阀，安装螺纹连接的控制阀时，必须同时安装可拆卸的活动连接件。法兰连接有法兰连接和夹持式连接两种，连接法兰的公称直径应与控制阀的接管直径一致。法兰也有不同耐压等级，法兰的耐压等级应与控制阀耐压等级一致。法兰内径应与管道内径相等。法兰面与管道轴
3、线的垂直度允许偏差为Ioo法兰密封面应平齐。法兰与管道的同轴度允许偏差t应满足：t0.015D(1)(627)式中，D是管道内径；夕是工作条件下节流件内径与管道内径之比。法兰连接时应受力均匀合适避免局部受到过大压力。尽量避免采用焊接连接，焊接连接时必须同时安装可拆卸的活动连接件。控制阀连接时，不应使连接管道内部引成新的凸出物。例如，密封垫片、焊接缝等不应在管道内凸出。4、控制阀与上、下游切断阀、旁路阀的连接控制阀上、下游切断阀和旁路阀应与控制阀同时安装。上、下游切断阀与控制阀之间的管段长度应考虑管路阻力和对流体流动状态的影响。直管段长度长，有利于流体经切断阀后的稳定，可使流体流动平稳，减少紊流

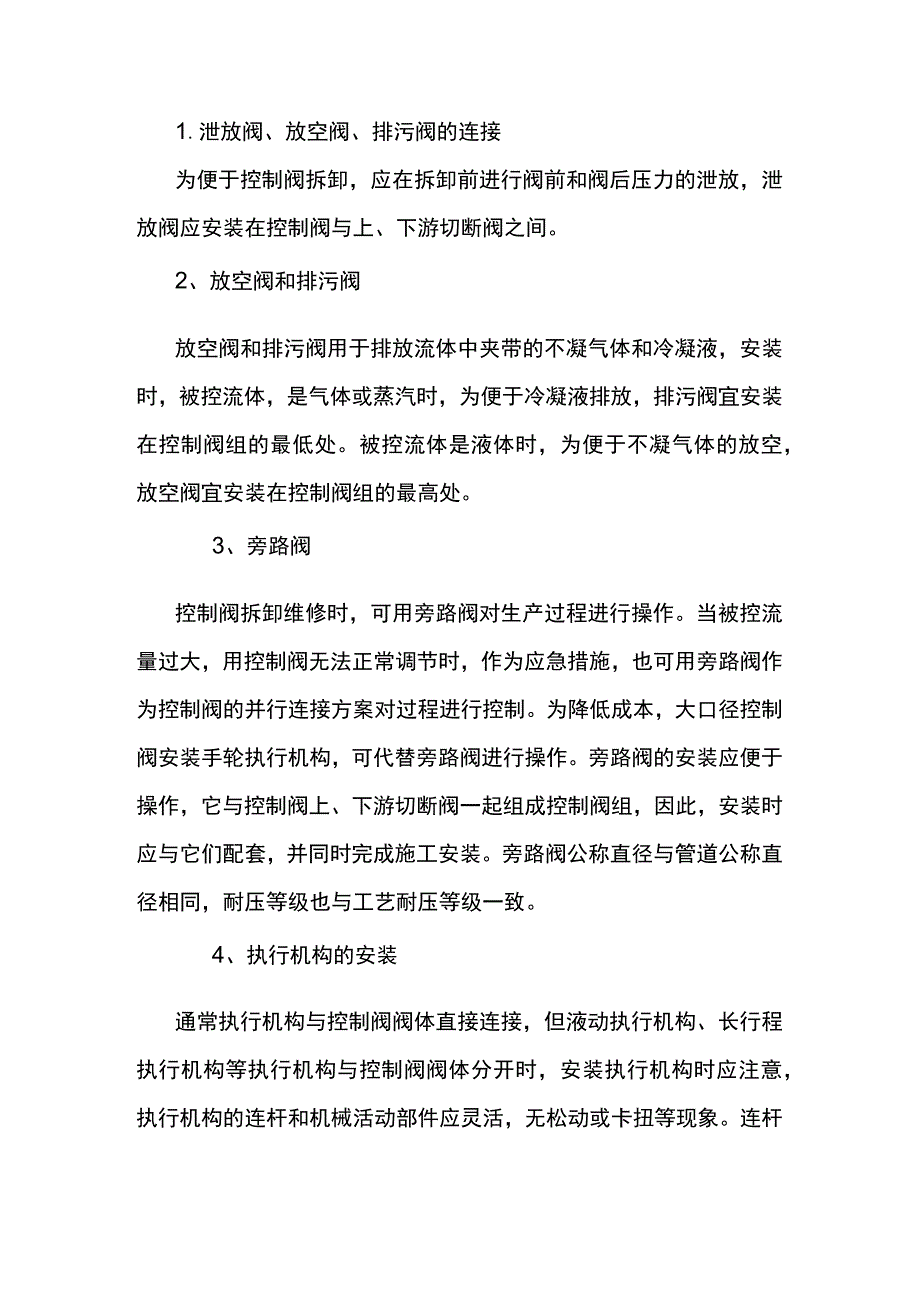

4、影响，降低噪声；直管段长度短，流体经切断阀后还未稳定就进入控制阀，使噪声增强，但管段长度短有利于降低管路阻力，提高控制阀两端压降，使流量特性的畸变减小，有利于控制系统的稳定运行。因此，应权衡和综合考虑。通常，上游侧应有10D20D的直管段，下游侧有3D7D的直管段。D是管道公称直径，必要时应设置整流装置。（二）控制阀的连接1.泄放阀、放空阀、排污阀的连接为便于控制阀拆卸，应在拆卸前进行阀前和阀后压力的泄放，泄放阀应安装在控制阀与上、下游切断阀之间。2、放空阀和排污阀放空阀和排污阀用于排放流体中夹带的不凝气体和冷凝液，安装时，被控流体，是气体或蒸汽时，为便于冷凝液排放，排污阀宜安装在控制阀组的最
5、低处。被控流体是液体时，为便于不凝气体的放空，放空阀宜安装在控制阀组的最高处。3、旁路阀控制阀拆卸维修时，可用旁路阀对生产过程进行操作。当被控流量过大，用控制阀无法正常调节时，作为应急措施，也可用旁路阀作为控制阀的并行连接方案对过程进行控制。为降低成本，大口径控制阀安装手轮执行机构，可代替旁路阀进行操作。旁路阀的安装应便于操作，它与控制阀上、下游切断阀一起组成控制阀组，因此，安装时应与它们配套，并同时完成施工安装。旁路阀公称直径与管道公称直径相同，耐压等级也与工艺耐压等级一致。4、执行机构的安装通常执行机构与控制阀阀体直接连接，但液动执行机构、长行程执行机构等执行机构与控制阀阀体分开时，安装执
6、行机构时应注意，执行机构的连杆和机械活动部件应灵活，无松动或卡扭等现象。连杆长度应在全行程范围内动作稳定、灵活可靠。当与工艺管道有热位移的控制阀阀体连接时，应保证执行机构与控制阀阀体之间相对位置保持不变。手轮执行机构有侧装和顶装两种，安装时应留有操作空间。手轮操作应灵活，没有卡死或扭转现象。应有手轮转动方向与阀开度关系的标注。限位装置应调整合适，起到保护作用。液动执行机构应低于控制器安装，如果必须高于控制器时，其高差应不超过LOm,并且应在管路集气处安装排气阀，靠近控制器处安装止逆阀或自动切断阀。5、阀门定位器的安装阀门定位器的阀位检测装置与控制阀阀杆或阀轴直接连接，因此，安装时应保证反馈信号能够正确、及时反映阀位信号和变化。通常，阀门定位器与控制阀配套供应，由制造厂完成两者的连接。当生产过程控制需要添加阀门定位器时，应保证阀门定位器阀位检测装置动作的正确、可靠和灵活。反馈杆支点的机械间隙应尽量小。阀门定位器的信号管线应正确连接，气源管线和输出管线、输入管线应标记铭牌。阀门定位器的阀位显示信号应有利于操作和维护人员观测。6、其他附件的安装其他附件包括阀位传感器、电磁阀、限位开关、继动器、电气转换器等，安装应符合产品说明书有关规定。小流量控制阀宜在上游安装过滤器。紊流严重时，应在上游侧安装整流装置。
