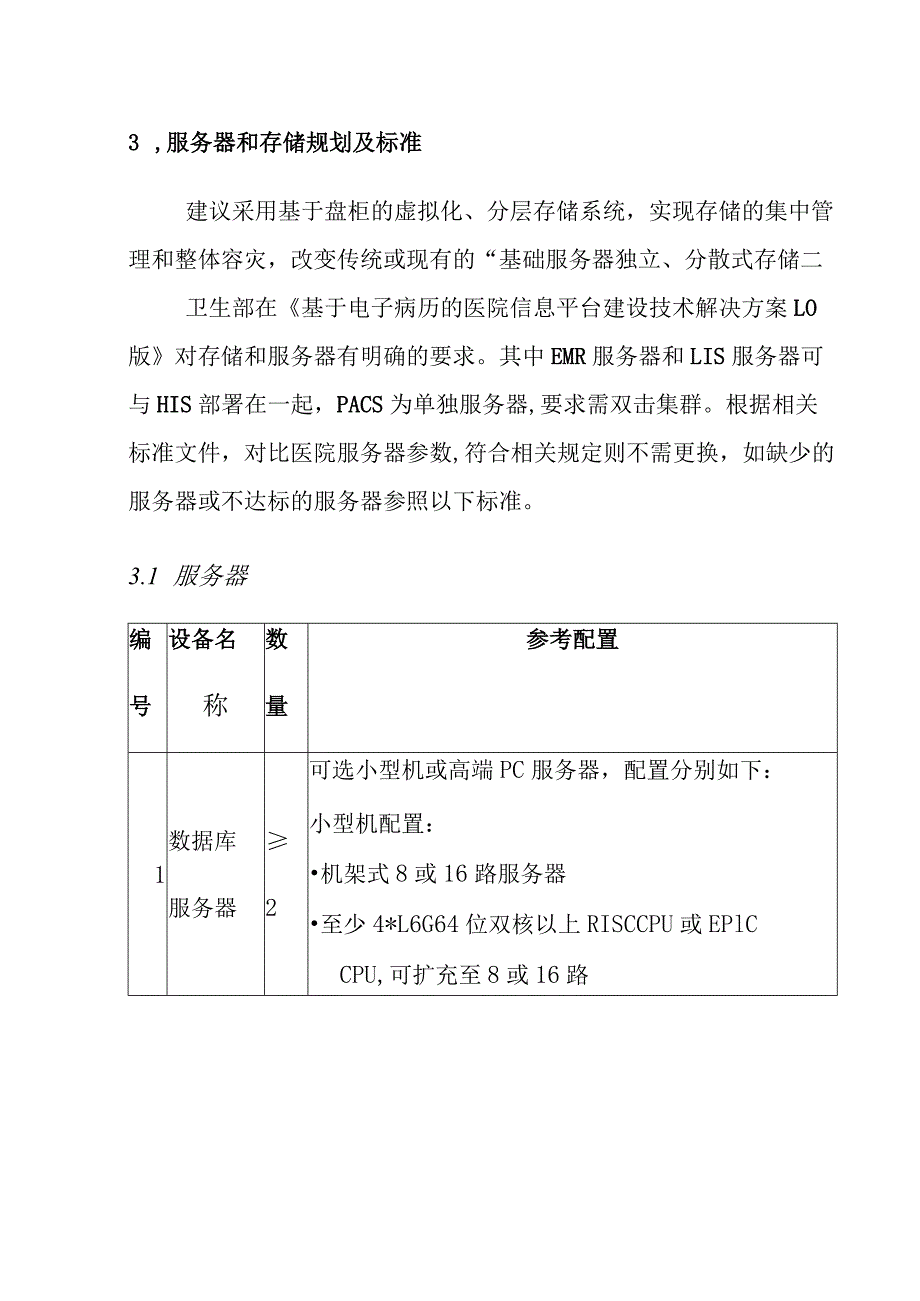

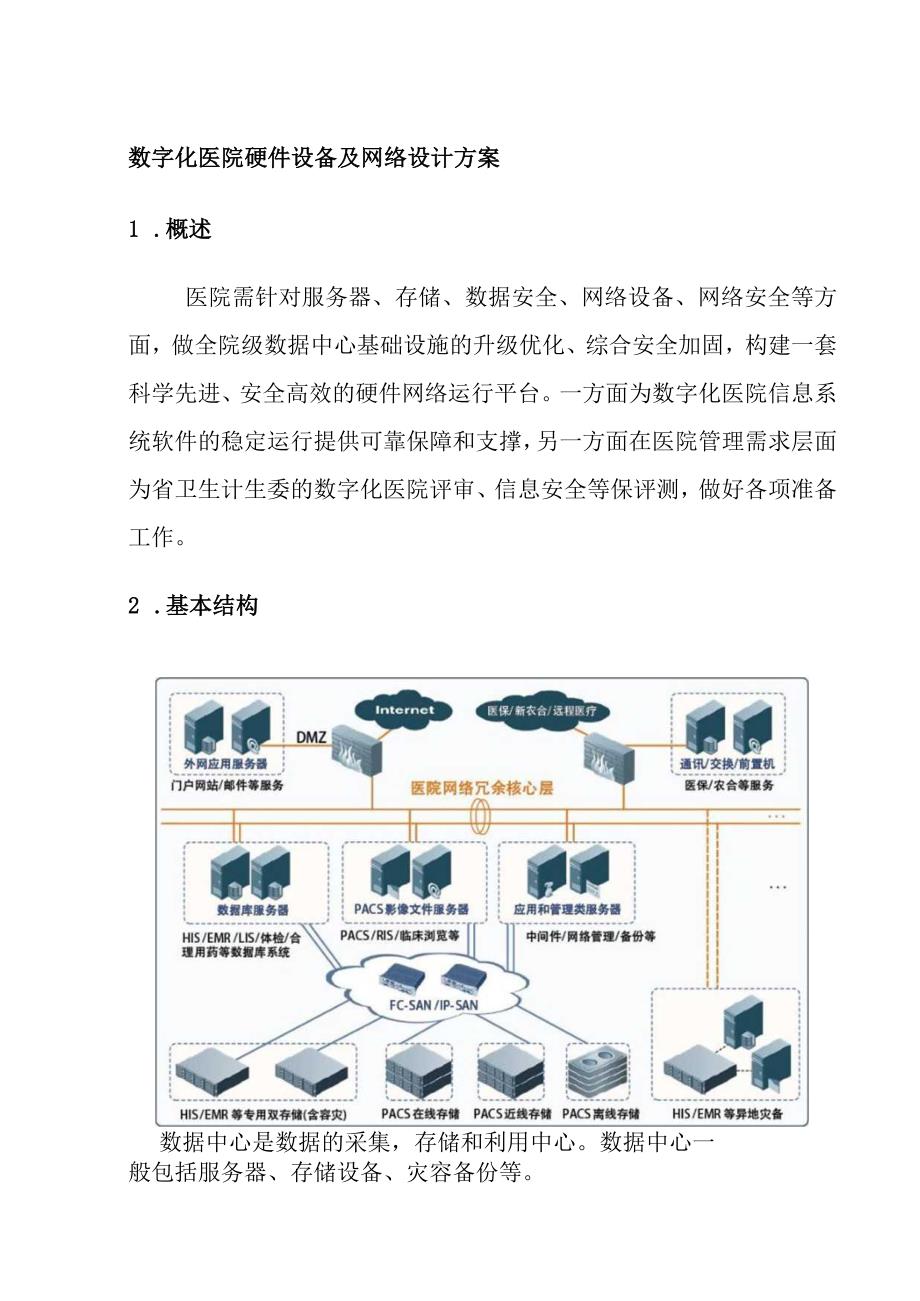

1、数字化医院硬件设备及网络设计方案1 .概述医院需针对服务器、存储、数据安全、网络设备、网络安全等方面，做全院级数据中心基础设施的升级优化、综合安全加固，构建一套科学先进、安全高效的硬件网络运行平台。一方面为数字化医院信息系统软件的稳定运行提供可靠保障和支撑，另一方面在医院管理需求层面为省卫生计生委的数字化医院评审、信息安全等保评测，做好各项准备工作。2 .基本结构数据中心是数据的采集，存储和利用中心。数据中心一般包括服务器、存储设备、灾容备份等。3 ,服务器和存储规划及标准建议采用基于盘柜的虚拟化、分层存储系统，实现存储的集中管理和整体容灾，改变传统或现有的“基础服务器独立、分散式存储二卫生部

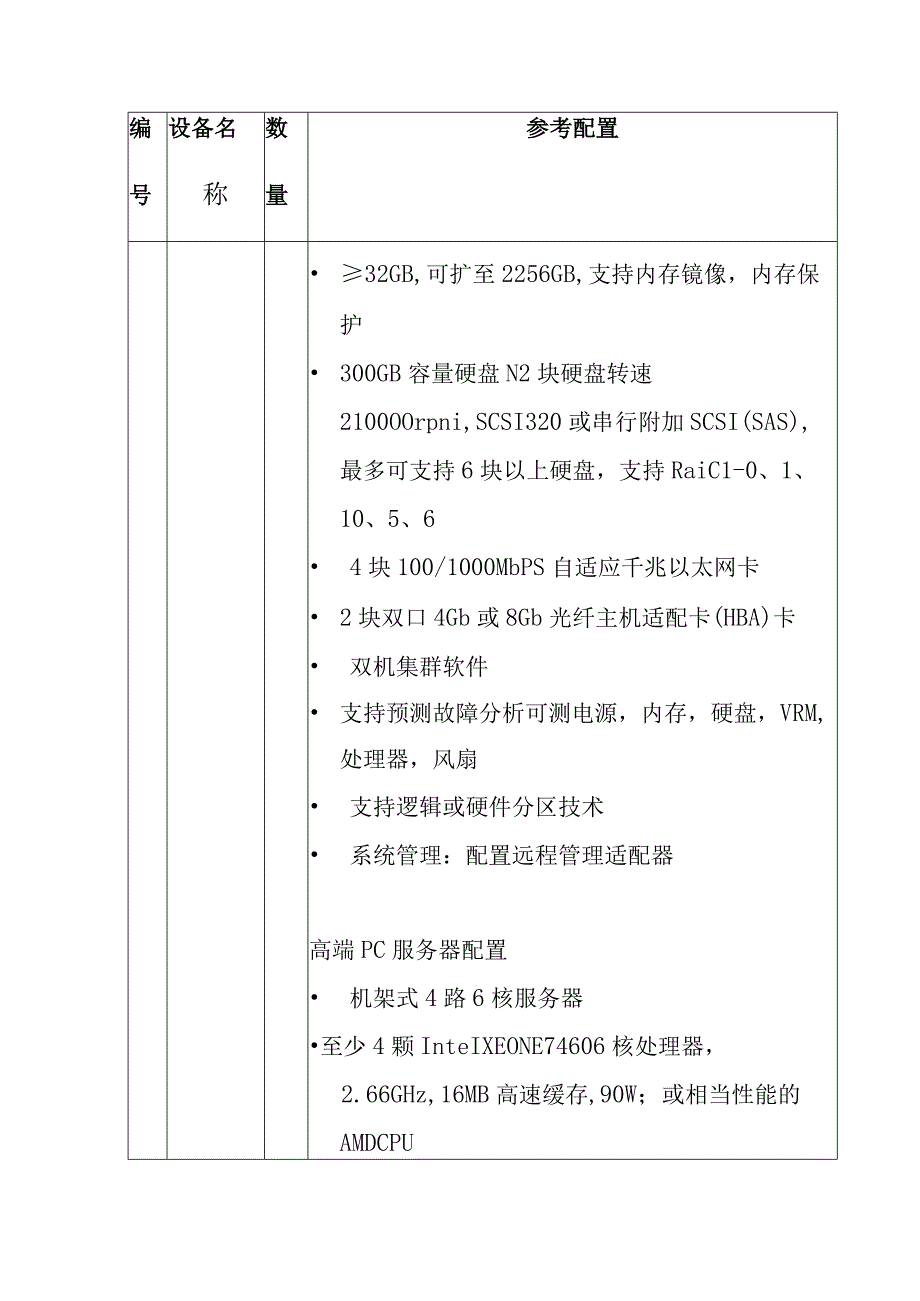

2、在基于电子病历的医院信息平台建设技术解决方案LO版对存储和服务器有明确的要求。其中EMR服务器和LIS服务器可与HIS部署在一起，PACS为单独服务器,要求需双击集群。根据相关标准文件，对比医院服务器参数,符合相关规定则不需更换，如缺少的服务器或不达标的服务器参照以下标准。3.1 服务器编号设备名称数量参考配置1数据库服务器2可选小型机或高端PC服务器，配置分别如下：小型机配置：机架式8或16路服务器至少4*L6G64位双核以上RISCCPU或EPlCCPU,可扩充至8或16路编号设备名称数量参考配置 32GB,可扩至2256GB,支持内存镜像，内存保护 300GB容量硬盘N2块硬盘转速210
3、0OOrpni,SCSI320或串行附加SCSI(SAS),最多可支持6块以上硬盘，支持RaiC1-0、1、10、5、6 4块100/1000MbPS自适应千兆以太网卡 2块双口4Gb或8Gb光纤主机适配卡(HBA)卡 双机集群软件 支持预测故障分析可测电源，内存，硬盘，VRM,处理器，风扇 支持逻辑或硬件分区技术 系统管理：配置远程管理适配器高端PC服务器配置 机架式4路6核服务器至少4颗InteIXEONE74606核处理器，2.66GHz,16MB高速缓存,90W；或相当性能的AMDCPU编号设备名称数量参考配置 232GBFBD全缓冲内存，可扩至2256GB,支持内存镜像，内存保护 3
4、00GB容量硬盘N3块硬盘转速ei5000rp,SAS接口，最多可支持5块以上硬盘，支持Raid-O1、10、5、6 4块100/1000MbPS自适应千兆以太网卡 2块双口4Gb或8Gb光纤主机适配卡（HBA）卡 双机集群软件 支持预测故障分析可测冗余电源，内存，硬盘,VRM,处理器，风扇 系统管理：配置远程管理适配器2PACS服务器2 机架式四路服务器 至少4颗INTELXEONE7440处理器，2.4G,16MB高速缓存,90W；或相当性能的AMDCPU 16GB全缓冲内存，可扩至N256GB 3颗300G15000转SAS硬盘 2*1000/100网口， 2个4Gb或8Gb光纤主机HB
5、A卡编号设备名称数量参考配置 双机集群软件 支持预测故障分析可测冗余电源，内存，硬盘,VRM,处理器，风扇 系统管理：配置远程管理适配器3WEB服务器2机架式X86两路服务器至少相当于INTELXEON四核E5530处理器，2.4G,8MB高速缓存；或相当性能的AMDCPU 28GB全缓冲DDR2内存，可扩至264GB,支持内存镜像，内存保护 300GB容量硬盘，2块，硬盘转速215000rpm,串行附加SCSl(SAS),3Gbs,最多可支持6块以上硬盘，支持Raid-0、1、10、5、6 2块1001000Mbps自适应千兆以太网卡 配齐热插拔冗余电源和风扇1个DVD-ROM 支持预测故障
6、分析可测(电源，内存，硬盘，VRM,处理器，风扇) 系统管理：配置远程管理适配器4安全认2机架式两路服务器编号设备名称数量参考配置证服务器 至少相当于INTELXEON四核E5530处理器，2.4G,8MB高速缓存；或相当性能的AMDCPU 8GB全缓冲DDR2内存，可扩至264GB,支持内存镜像，内存保护 300GB容量硬盘22块，硬盘转速215000rpm,串行附加SCSI(SAS),3Gbs,最多可支持6块以上硬盘，支持Raid-0、1、10、5、6 2块1001000Mbps自适应千兆以太网卡 配齐热插拔冗余电源和风扇1个DVD-ROM 支持预测故障分析可测(电源，内存，硬盘，VRM,
7、处理器，风扇) 系统管理：配置远程管理适配器5备份管理服务器1机架式X86两路服务器 至少相当于INTELXEON四核E54402.83G处理器22路，12MB缓存；或相当性能的AMDCPU 216GB全缓冲DDR2内存，可扩至264GB,支持内存镜像，内存保护编号设备名称数量参考配置300GB容量硬盘22块，硬盘转速215000rpm,串行附加SCSI（SAS）,3Gbs,最多可支持6块以上硬盘，支持Raid-0、1、10、5、6 2块1001000Mbps自适应千兆以太网卡 配齐热插拔冗余电源和风扇1个DVD-ROM 支持预测故障分析可测（电源，内存，硬盘，VRM,处理器，风扇） 系统管理
8、：配置远程管理适配器 1块4Gb或8Gbps光纤主机适配卡（HBA）卡6应用服务器根据需要配置 机架式X86架构两路服务器 至少2颗INTELXEONE5540处理器，2.53G,8MB高速缓存；或相当性能的AMDCPU 16GB全缓冲内存，可扩至N128GB 3颗300G15000转SAS硬盘 2*1000/100网口， 2个4Gb或8Gb光纤主机HBA卡（可选，根据实际需要确定是否配置） 双机集群软件编号设备名称数量参考配置支持预测故障分析可测冗余电源，内存，硬盘，VRM,处理器，风扇系统管理：配置远程管理适配器3.2存储设备编号设备名称数量参考配置1存储设备1 阵列控制器标配2个控制器实
9、现冗余，控制器主机接口28个光纤接口，24个iSCSI以太网接口标配2个控制器实现冗余，2个64位CPU,每个CPU主频22.2GHz,带有专用的操作系统 存储系统可无隙支持下一代IOGBiSCSI和8Gbps存储连接，并提供相应相同速率接口。 阵列高速缓存当前配置阵列高速缓存216GB编号设备名称数量参考配置断电数据保护磁盘阵列断电时，使用存储系统专有UPS,写Cache内容在电源全部丧失的情况下备份电源支持将其写入磁盘专门区域保存硬盘，支持固态硬盘SSD,支持驱动器降速当前容量配置220TB,单块磁盘转速不彳奸15000转，最大支持100TB以上，支持2048个LUN以上。 RAlD支持类
10、型支持RAlD0、1、0+1、5、6 高可用性配置热插拔冗余电源 支持操作系统支持MiCroSOftWindOWS（NT、2000、2003）、Linux、AIX、SOLARISHP-UXVMWare等多种操作系统 扩展性最大可扩展至240块或以上硬盘 兼容性同时支持固态硬盘/光纤磁盘/SATA磁盘，支持固态硬盘、FC硬盘和ATA混插的分级存储管理 配套软件阵列配置管理软件编号设备名称数量参考配置 存储系统故障诊断软件； 主机通道自动故障切换和动态负载均衡软件 数据卷动态扩容软件，扩容过程对应用透明 管理服务支持Web远程管理，提供在线报警，并支持CalI-HOnIe功能 支持基于存储系统之间
11、进行远程数据复制，可实现备份、远程容灾2磁带库可选LTO4磁带库，支持混装，至少4个LTO4驱动器盒式磁带插槽的数量N80,单带非压缩容量2800G, 光纤SAN接口 支持例行备份过程，自动为每日的备份工作装载新的磁带 可在管理软件的支持下实现智能恢复、实时监控和统计4.网络设备编设备名数参考配置号称量编号设备名称数量参考配置1路由器1 总插槽数总插槽数巳9 业务插槽数业务插槽数28 交换容量32Gbps 整机包转发能力6Mpps; 引擎、电源冗余支持1+1冗余，需要配置双交流电源 热插拔接口模块支持热插拔 主控板内存512M 接口类型支持同异步串口、EKE3、FE、GE、155MPOS155
12、MCPOS155MATMo 整机最大FE接口234个，配置需提供8个FE电口 整机最大GE接口6个，配置需提供2个GE接口 整机最大POS接口155MPOS接口数量212 链路层协议支持ATM、PPP、MP、HDLCETHERNET等链路层协议 路由协议支持RIP、OSPF、BGP-4、IS-IS等路由协议编号设备名称数量参考配置 路由表容量260万 MPLSL2VPN同时支持MartiniKompellaMPLSL2VPN MPLSL3VPN支持MPLSL3VPN,能承担P/PE设备。支持一:种跨域实现方式。 组播支持IGMP协议，支持静态组播配置，支持PIM-DM/SM、MSDPMBGP组
